Po-2双翼机下翼骨架结构三维数模

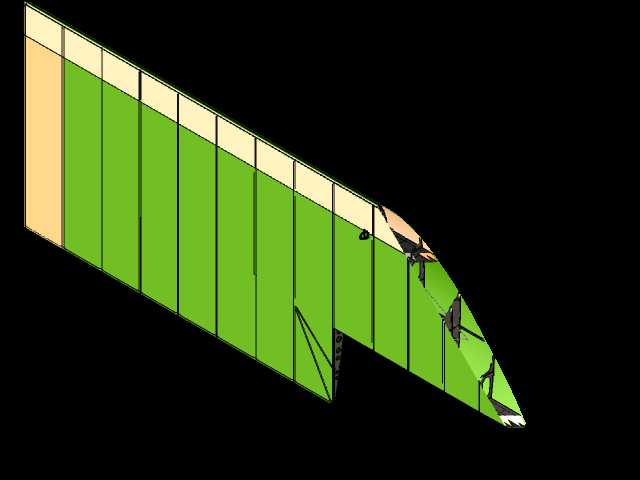

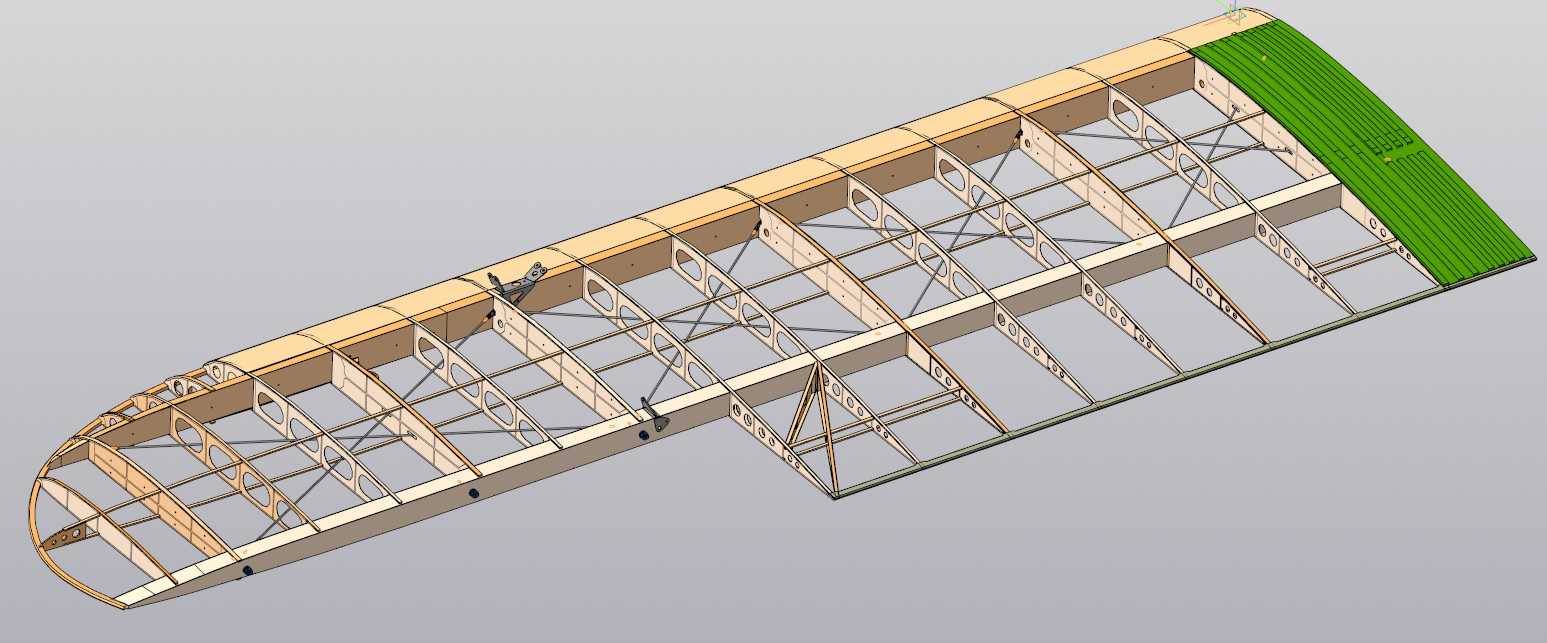

该模型还原的是Po-2双翼机的下翼完整骨架结构，这类翼面结构在轻型通用双翼机的应用场景中，承担着飞行过程中全部的气动升力传递、飞行载荷承载功能，是整机组装环节中连接机身与副翼操纵机构的核心受力构件。从结构设计逻辑来看，整个下翼采用了典型的布蒙皮双翼机承力架构，沿翼展方向布置的多段主翼梁作为核心纵向承力部件，承担飞行过程中的弯曲载荷与剪切载荷，翼梁之间通过交叉布置的张线拉杆形成空间桁架结构，能够在大幅降低结构自重的前提下，有效提升翼面整体的抗扭刚度，避免低空低速飞行过程中翼面发生扭转变形影响气动效率。垂直于翼梁方向等距排布的翼肋构件，是维持翼型气动外形的核心零件，每一片翼肋都按照对应翼展位置的翼型截面轮廓加工成型，翼肋上开设的多个减重孔，在保证构件自身结构强度的前提下尽可能降低了结构重量，同时也为翼内的操纵拉杆、燃油管路等机载构件预留了安装穿行空间。翼梢位置的绿色段为翼尖整流结构，该部分的外形曲率经过优化，能够降低翼尖涡流带来的诱导阻力，提升低速飞行状态下的升阻比，适配Po-2机型低空低速作业的飞行特性。从安装边界来看，该下翼的根部设计有与机身接头匹配的连接耳片结构，耳片上的安装孔位精度直接决定了机翼的安装角与上反角参数，装配过程中需要通过工装定位保证翼面与机身的相对位置精度，避免出现安装角偏差导致的飞行姿态异常。翼面后缘预留了副翼的安装铰接位，铰接支座与翼梁直接连接，能够将副翼偏转产生的操纵力矩直接传递到主承力结构上，保证操纵响应的及时性。这类骨架结构的设计思路，完全贴合早期轻型双翼机的制造工艺特性，所有骨架构件均可以通过薄壁木料切割、金属型材弯折加工成型，不需要复杂的大型加工设备，在野外作业场景下也能快速完成损伤构件的更换维修，适配Po-2机型作为农用作业、通讯联络、初级教练使用时的复杂外场使用环境。在结构强度校核层面，整个翼面的载荷传递路径非常清晰：飞行过程中蒙皮承受的气动载荷首先传递到相邻的翼肋构件上，翼肋将分散的气动载荷汇总后传递到纵向布置的主翼梁，翼梁再通过根部连接接头将全部载荷传递到机身主承力框，张线结构则在这个过程中承担分散扭矩、约束翼梁变形的作用，避免大载荷下翼梁发生侧向失稳。模型完整还原了每一个翼肋的轮廓形状、翼梁的分段连接结构、张线的固定点位以及翼尖整流段的外形细节，能够直接用于航空科普教具制作、复古航模设计参考、老旧机型修复的结构测绘参考，也可以作为轻型低速飞机翼面结构设计的教学案例，帮助结构设计从业者理解桁架式翼面的载荷传递逻辑与轻量化设计思路。在实际装机应用中，这类下翼结构的维护性设计也十分突出，所有张线都带有松紧调节机构，地勤人员可以在地面定期检查张线张紧度，调整翼面的预紧力，补偿长期使用过程中木质构件形变带来的结构间隙，保证翼面的外形精度始终符合气动设计要求。翼肋上预留的管线穿行空间，能够在不破坏主承力结构的前提下完成机载线路、管路的布设与检修，不需要对翼面主体结构进行二次加工，降低了外场维护的作业难度。
