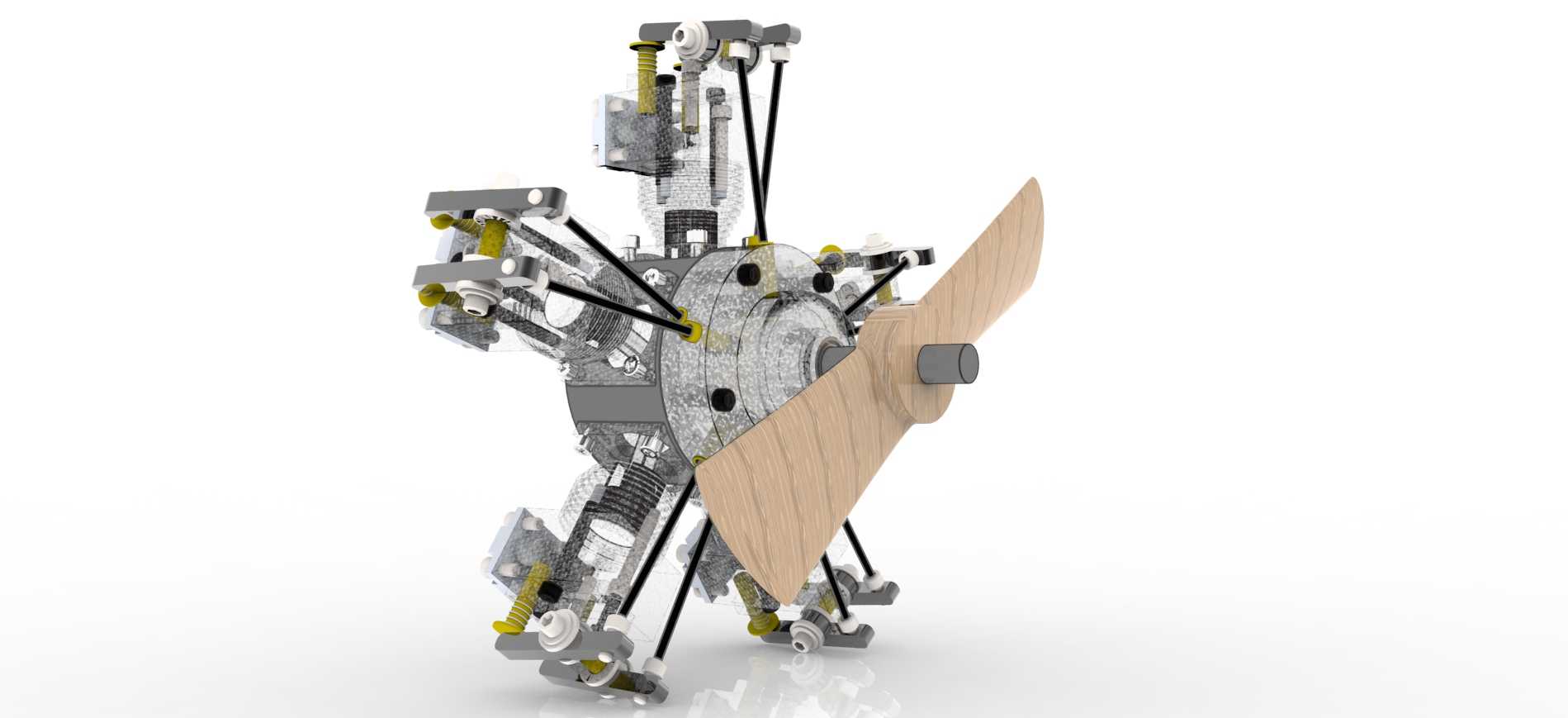

五缸星型航空活塞动力装置结构

该径向排布的五缸动力装置，核心应用场景聚焦轻型通航飞行器、航模试验平台以及小型航空动力验证场景，区别于直列、V型气缸排布的动力结构，星型径向布局的核心优势在于曲轴长度大幅缩短，整机结构紧凑性更强，同等排量下的整机自重更低，非常适合对动力重量比要求严苛的航空类应用场景。从实际用途来看，这类五缸径向发动机既可以作为轻型载人超轻型飞机的主动力输出单元，也可等比例缩放后作为大比例航模的动力核心，部分改装场景下也可作为小型固定翼无人机的动力源，依靠稳定的低速大扭矩输出特性，匹配木质螺旋桨时可以在较低转速下获得足够的推进拉力，适配低空低速飞行器的飞行工况需求。

从功能特性层面拆解，该动力装置采用五缸沿曲轴中心径向均匀排布的结构，每一个气缸独立完成进气、压缩、做功、排气的四冲程循环，相邻气缸的做功行程间隔均匀，曲轴运转的平顺性优于同缸数的直列排布结构，不需要额外加装大质量平衡轴即可抵消大部分往复惯性力。外露的推杆与摇臂结构组成了侧置凸轮轴驱动的顶置气门配气机构，这类结构在早期航空活塞发动机上应用广泛，结构可靠性高，维护时不需要拆解气缸盖即可调整气门间隙，适配野外复杂场景下的快速检修需求。前端直接安装的木质螺旋桨通过锥面配合与曲轴输出端锁紧，动力传递路径短，没有额外的减速机构损耗，动力输出直接作用于推进端，传动效率更高。

从设计思路层面分析，该结构的核心设计逻辑围绕航空动力的核心需求展开：首先是重量控制，径向排布的气缸共用一个曲轴箱，省去了直列发动机的长缸体结构，曲轴的支撑跨度更小，可以采用更小直径的曲轴材质满足强度要求，同时五个气缸的散热面直接暴露在迎面气流中，飞行时的自然风冷即可满足散热需求，不需要额外加装水冷系统的散热器、管路、冷却液等额外负重，进一步降低整机自重。其次是可靠性设计，每缸独立的点火、供油结构在单缸出现故障时，剩余气缸依然可以维持动力输出，保障飞行场景下的动力安全，外露的管路与结构件也便于快速排查故障点。另外，星型结构的整机径向尺寸虽然较大，但轴向尺寸极短，安装时可以大幅缩短飞行器机头段的长度，优化整机的重心布局，降低机身结构的配平难度。

关于外形尺寸与安装边界，该动力装置的核心安装基准为曲轴箱后端的安装法兰，法兰上预留的螺栓孔位匹配通用航空发动机的安装支架间距，安装时需要保证曲轴中心与飞行器机身轴线重合，偏差控制在0.1mm以内避免运转时出现额外振动。整机径向最大尺寸为五个气缸外端所构成的圆周直径，安装时需要预留足够的气缸散热间隙，保证迎面气流可以顺畅流过每一个气缸的散热鳍片，避免出现局部过热问题。轴向安装尺寸从曲轴箱后端安装面到螺旋桨前端面的距离较短，设计机头整流罩时只需要覆盖气缸与曲轴箱的衔接部位即可，不需要预留过长的整流罩空间。螺旋桨的安装位需要匹配螺旋桨的中心孔尺寸，锁紧螺母的拧紧力矩需要符合设计规范，避免高速运转时螺旋桨出现松动。另外，外露的推杆、摇臂等运动部件在安装时需要预留足够的运动间隙，避免与整流罩、安装支架等固定部件出现运动干涉，所有管路的排布需要沿气缸间隙走线，固定点设置在气缸散热鳍片的预留位置，避免管路在振动下出现磨损渗漏。

从结构细节来看，每个气缸的活塞通过连杆与曲轴的曲柄销连接，五根连杆采用主副连杆结构，其中一根主连杆直接连接曲柄销，其余四根副连杆通过铰接销连接在主连杆的大端凸缘上，这类结构可以保证五个活塞的行程一致，同时避免多连杆在曲柄销处出现安装干涉。曲轴采用单支撑结构，后端通过轴承支撑在曲轴箱上，前端直接输出动力连接螺旋桨，结构简单且转动惯量控制合理，油门响应速度更快。气缸头的进排气门通过摇臂驱动，凸轮轴布置在曲轴箱内部，通过齿轮与曲轴连接，传动比为2:1，匹配四冲程发动机的配气正时需求，齿轮传动的结构可靠性远高于皮带、链条传动，适合航空动力高可靠性的使用要求。
