双柱式力学性能测试试验台结构设计

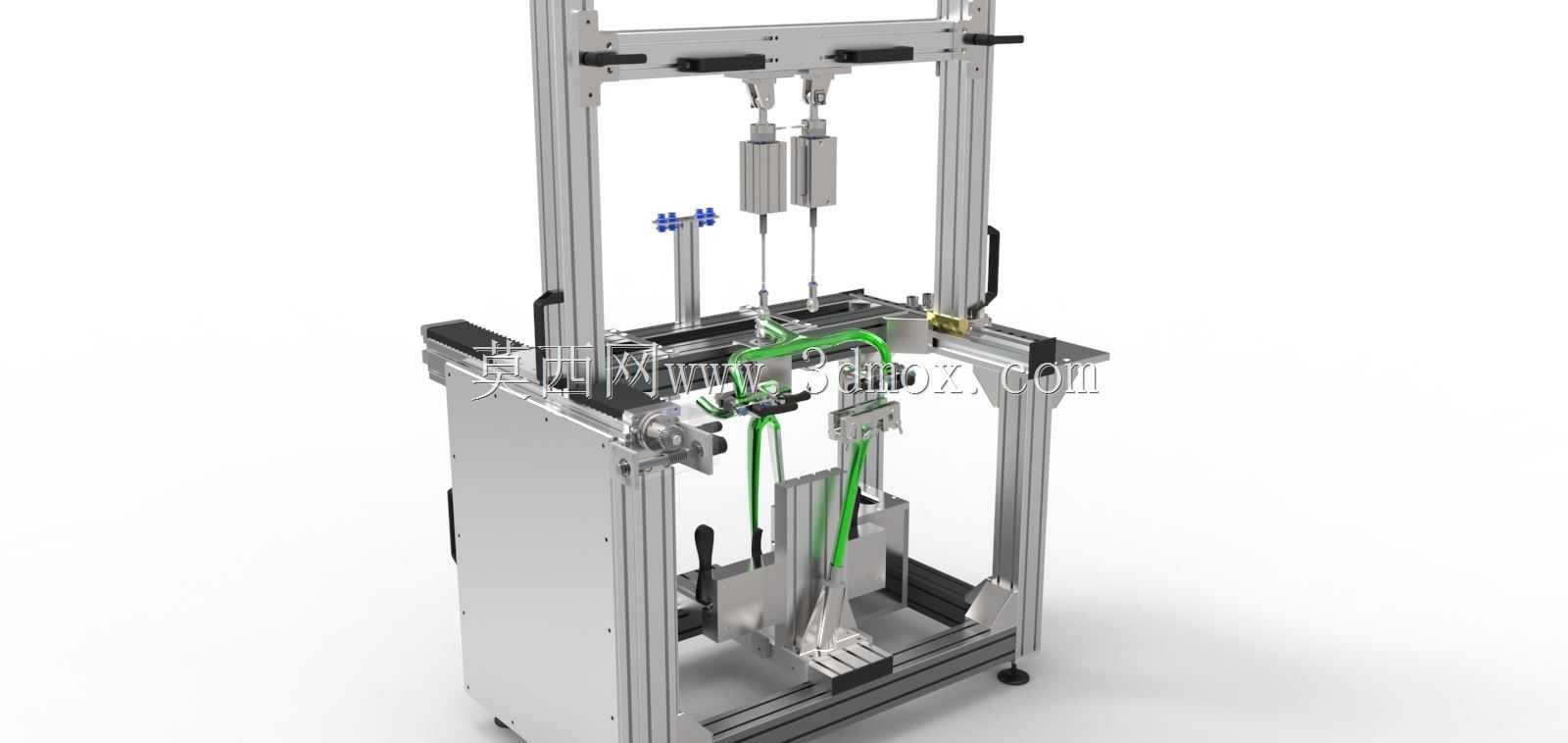

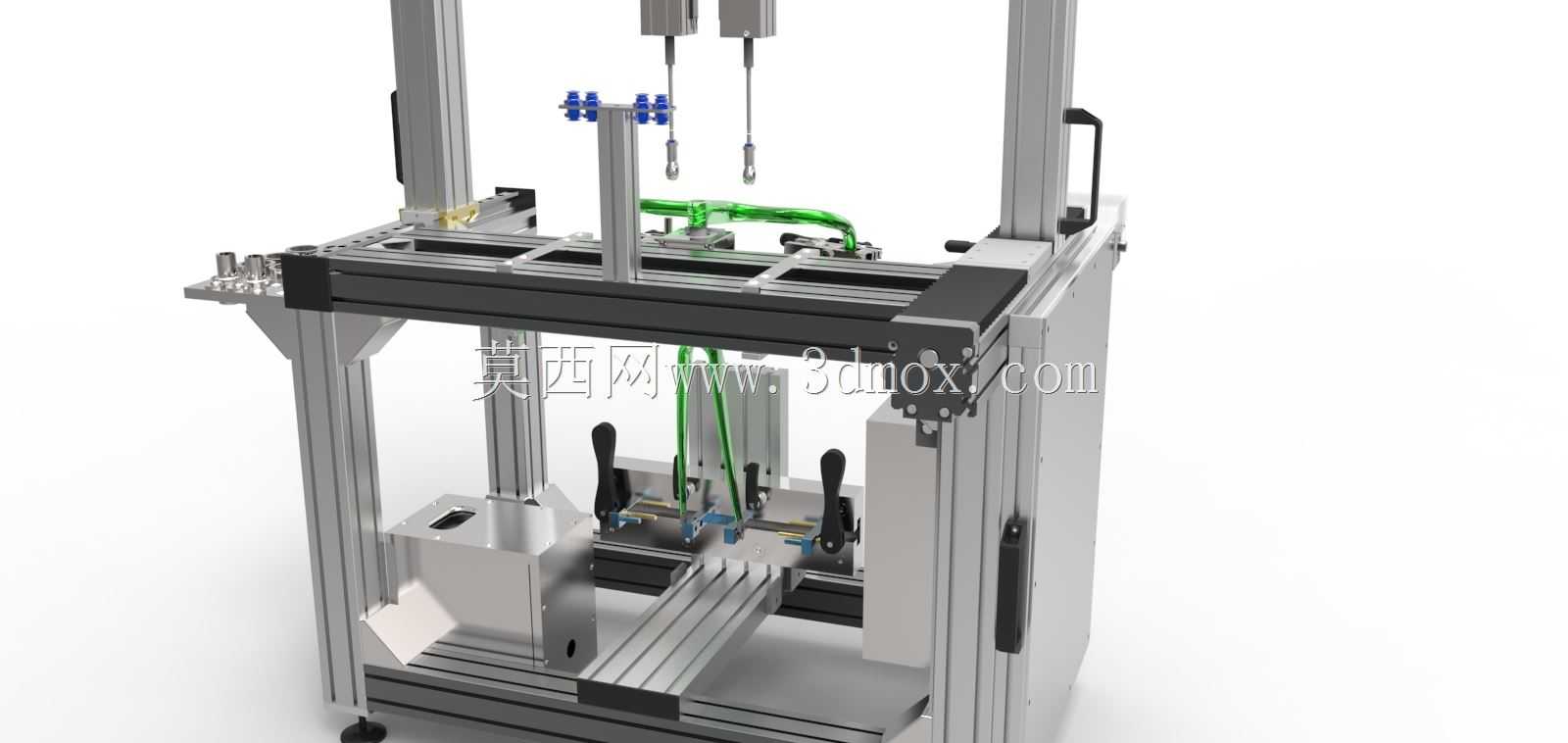

该双柱式试验台主要面向材料、零部件的力学性能验证场景，常见于五金制品、橡塑构件、小型汽车零部件的疲劳测试、拉压载荷验证环节，适配实验室、企业质检部门的常规性能检测需求，可完成定载荷往复加载、静态力值保持、形变量同步检测等测试工序。从结构布局来看，设备采用铝型材搭建双立柱承载框架，这类框架的优势在于装配调整灵活，可根据被测件的尺寸范围快速调整横梁的安装高度，无需额外加工定制安装孔位，框架底部采用加厚钣金柜体作为基座，既可以容纳电气控制元件、气动管路组件，也能通过底部的可调脚杯完成设备水平校准，抵消安装地面的平整度误差，保证加载过程中设备整体的稳定性，避免机架晃动影响测试数据的准确性。上部加载单元采用双输出轴的加载结构，搭配气动执行元件作为动力源，相比液压加载方案，气动方案的响应速度更快，维护成本更低，适合小载荷、高频次的测试场景，加载端配备可快换的夹具接口，可根据被测件的装夹需求更换平口夹具、抱箍夹具、插销式夹具，适配不同外形构件的装夹需求，夹具的装夹端面做了防滑滚花处理，避免加载过程中被测件出现滑移，导致测试数据失真。下部的工件定位工装采用可调式定位结构，设置了多组可滑移的定位挡块与压紧组件，可根据被测件的外形尺寸调整定位位置，定位基准面做了平面度处理，保证被测件安装后与加载轴的同轴度误差控制在允许范围内，避免加载过程中出现侧向分力，损坏加载元件或导致被测件非正常断裂。设备的管路走线采用拖链与内置线槽结合的布置方式，气动管路沿铝型材的内置槽道布置，活动部位的管路采用拖链防护，避免往复加载过程中管路出现弯折磨损，延长管路的使用寿命，同时外露的管路做了分色处理，不同压力回路的管路采用不同颜色标识，方便后期维护时快速区分回路。操作侧设置了可调整的安全防护拉手与急停按钮安装位，操作人员在装夹工件时可通过拉手固定横梁位置，避免横梁意外滑落，设备运行过程中若出现异常可第一时间触发急停，切断动力源输出。从安装边界来看，设备整体宽度控制在800mm范围内，深度控制在700mm，高度在1500mm左右，不需要过大的安装空间，常规的实验室工作台面或者独立的设备放置区均可安装，设备总重量控制在合理范围，不需要额外做地基加固处理，适合中小型企业的质检车间、高校实验室的场地条件。设计过程中重点考虑了加载过程的力值传导路径，双立柱的受力点做了加强块设计，避免长期加载导致铝型材出现局部变形，横梁与立柱的连接采用高强度T型螺栓搭配锁紧手柄，既保证连接的刚性，也方便快速调整位置，加载元件的安装座做了浮动设计，可自动补偿小范围的同轴度误差，避免加载轴出现卡滞。设备预留了传感器安装位，可在加载端加装力值传感器、位移传感器，实时采集测试过程中的力值变化与形变量数据，适配自动化测试的数据采集需求，柜体侧面预留了电气接口与气路接口，可快速对接工厂的气源与供电系统，不需要额外改造管线。
