带流场应力分析的铝合金穿孔板结构

这类带规则排布通孔的圆形穿孔板，多应用在流体管路的整流、均布环节，常见于水处理设备的布水装置、化工流体输送的稳流段、换热设备的流体分配腔出口位置，核心作用是将入口处流速不均的流体，通过板上通孔的节流、导流作用，在板后形成流速均匀的流场，避免局部流速过高冲蚀下游构件，同时自身需要承受流体流经时产生的压差载荷，因此结构强度与孔位排布的合理性直接影响整套流体系统的运行稳定性。

从结构设计逻辑来看，这块穿孔板采用多圈环形排布的通孔设计，中心预留单孔，向外逐圈增加孔位数量，这种排布方式是为了匹配圆形管路截面的流速分布特性——通常管路中心区域流体流速高、动压大，外圈区域流速低、静压高，通过不同圈数的孔位密度、孔径匹配，让不同径向位置的流体通流面积与当地流速适配，减少流体经过孔板后的涡流区，降低整体流阻。建模过程中首先确定板的外圆边界，要匹配对应安装管路的法兰内径，安装边预留足够的密封压紧宽度，避免安装后出现边缘泄漏；板厚的选取结合铝合金材料的屈服强度，以及模拟得到的板面最大压力值来确定，保证在额定工作压差下，板面最大应力低于材料许用应力，同时预留足够的安全余量，避免长期承压出现蠕变变形。

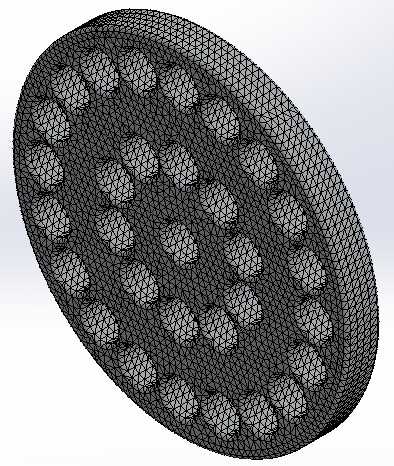

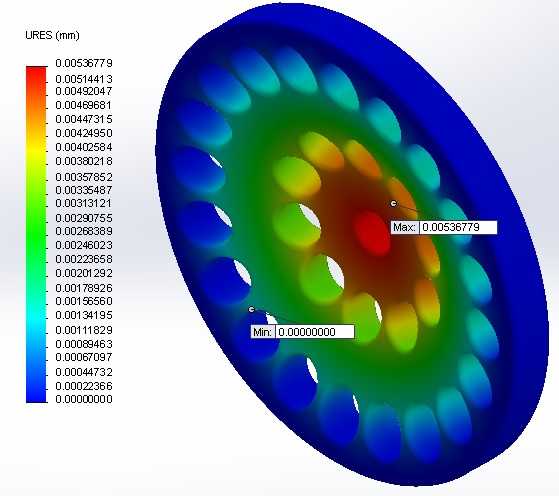

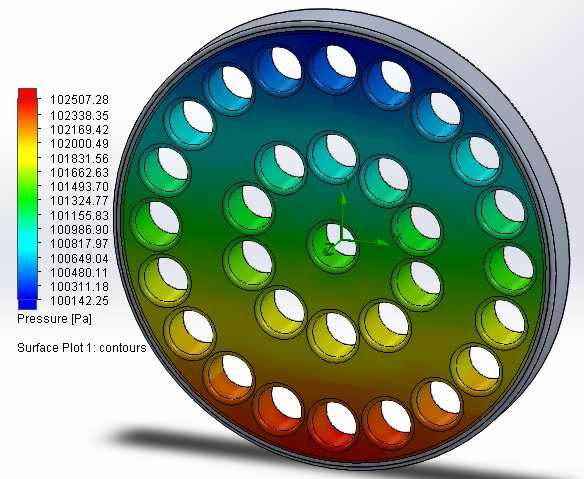

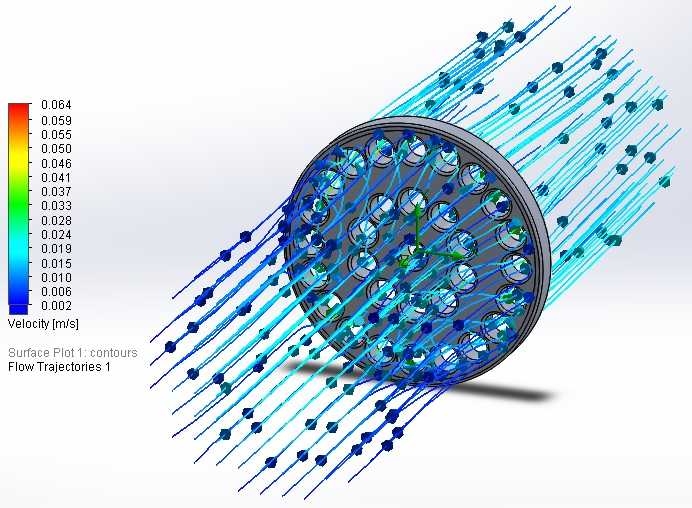

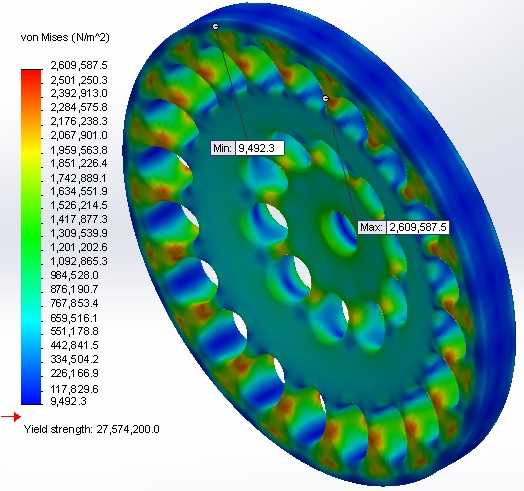

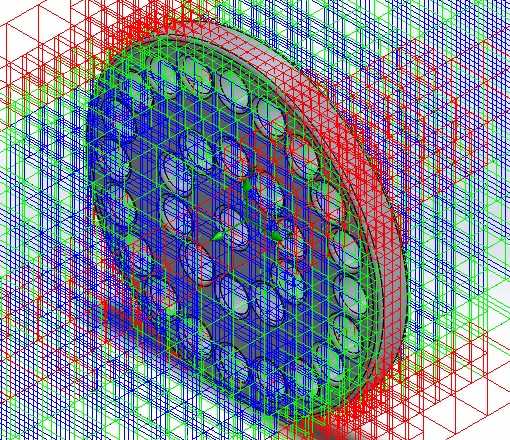

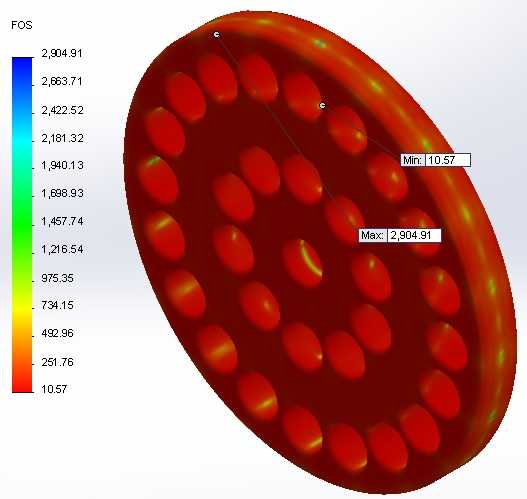

做流固耦合分析的时候，入口给定对应工况的质量流量边界，出口设置实际工作环境的背压，流体域覆盖板前稳流段、板身通孔区域、板后整流段，先计算流体域的压力场分布，得到板面不同位置的实际承压值，从压力云图可以看到板的下部区域压力最高，向上沿圆周方向压力逐步降低，这是因为模拟中考虑了流体重力对静压分布的影响，和实际立式安装的管路内流场分布一致。将流体压力载荷映射到结构力学分析的板件网格上，约束板的外圆安装边的全部自由度，模拟法兰压紧后的固定状态，计算得到板件的应力分布与变形量，结果显示最大应力出现在最外圈孔的孔边位置，这也是多孔承压构件的典型应力集中区域，设计时可以对孔边做微小的倒圆角处理，降低应力集中系数，提升构件的疲劳寿命。

实际选型应用中，这类穿孔板的安装边界需要匹配对接法兰的螺栓孔分布，板的外圆直径要小于法兰密封面的内径，厚度要满足法兰密封槽的深度要求，避免安装后密封垫压合不实；如果应用在有腐蚀的流体工况中，还需要在铝合金基材表面做对应的阳极氧化处理，提升耐蚀性。孔位的排布精度会直接影响整流效果，建模时需要保证每个通孔的轴线与板面垂直，孔壁无拔模斜度，避免流体经过时产生偏流；不同工况下的通孔孔径、开孔率需要根据实际的流量、允许压降参数调整，不能直接套用固定参数，比如需要低压降的工况可以适当增大开孔率，需要更好整流效果的工况可以适当减小单孔直径、增加孔位数量，同时要校核开孔削弱后的板件强度，避免承压能力不足。
