带透明按键帽的自锁式按钮开关结构

这类带透明按键帽的自锁式按钮开关，是低压控制回路里用量极大的基础元器件，日常能在小型家电控制板、桌面式测试仪器面板、工业手持操作终端、DIY电子制作套件里见到它的身影，核心作用是通过单次按压完成回路通断状态的切换，自锁结构能让开关在撤去按压力后保持当前的通断状态，不需要持续施加外力维持，和无锁的复位开关形成明确的功能区分。

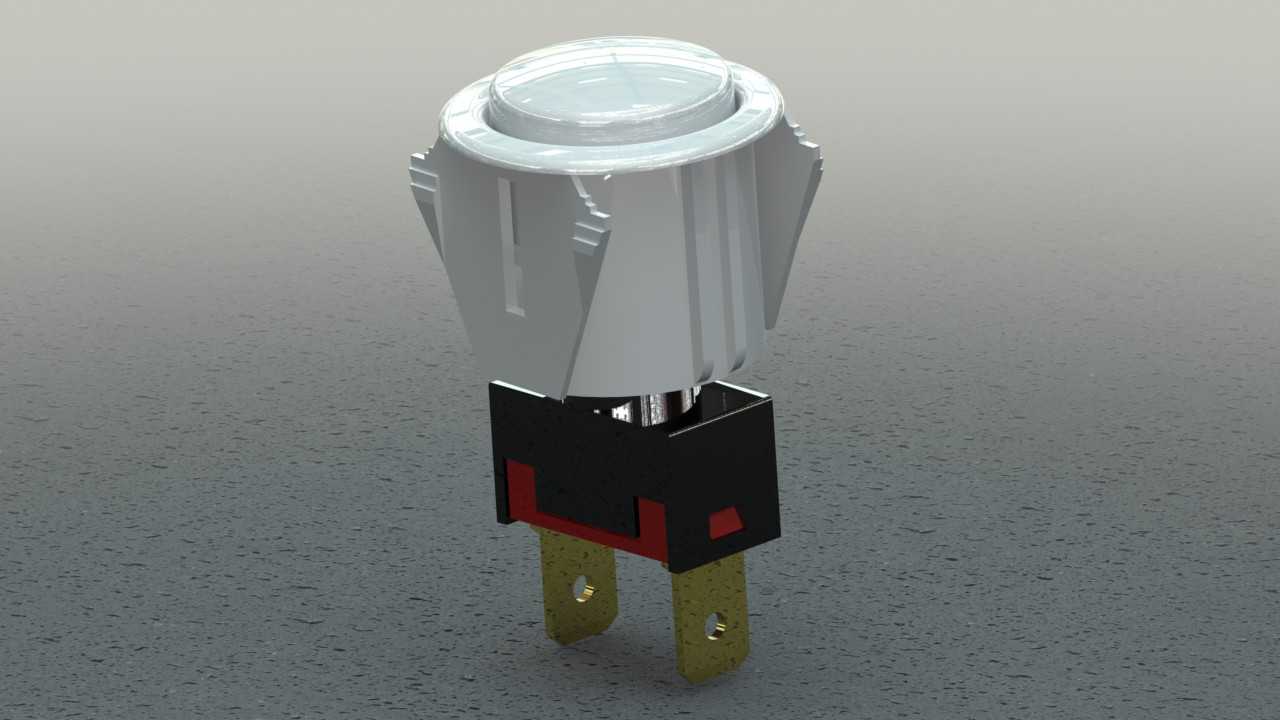

从结构设计逻辑来看，整个开关分为三个功能段，最上方的半透明按键帽采用卡扣式装配，和下方的塑料基座配合时预留了0.2-0.3mm的轴向活动间隙，既保证按压动作顺畅无卡滞，也能避免间隙过大导致按键晃动产生异响；按键帽做半透明设计，一方面是可以在基座内部加装贴片指示灯时，让光线透过按键帽均匀散出，方便操作人员在光线不足的场景下识别开关状态，另一方面半透明PC材质的表面硬度足够，日常频繁按压不容易产生明显的划痕，长期使用也不会因为手指摩擦导致表面发乌影响观感。中间的基座段做了多道轴向的加强筋和侧方卡扣结构，这些卡扣是用来和设备面板做卡装固定的，适配的面板开孔直径常规为16mm，安装时不需要额外加装螺母，直接将开关从面板正面推入开孔，侧方的弹性卡扣就会自动卡在面板背面，安装效率比螺纹固定式的按钮高很多，适合批量装配的生产线使用；基座上的加强筋一方面是提升塑料壳体的结构强度，避免按压时壳体受力开裂，另一方面也能在插入面板开孔时起到导向定位的作用，保证开关安装后和面板保持垂直，不会出现歪斜的情况。下方的触点基座采用耐温的黑色电木材质，内部集成了自锁弹簧、导电触点、锁止机构，两个插片式接线端子从基座底部伸出，端子采用黄铜镀锡工艺，厚度为0.8mm，适配常规的6.3mm规格快插端子，接线时不需要焊接，直接将导线端的冷压端子插在接线片上就能完成连接，大幅降低现场接线的工时；触点部分采用银合金材质，额定负载下可以承受5A以内的交流电流通断，接触电阻控制在50毫欧以内，长期使用也不会因为触点氧化导致接触不良。

做三维建模的时候，要特别注意几个配合尺寸的公差控制：按键帽和基座的滑动配合公差要选H8/f7的间隙配合，既不能太松导致按键晃荡，也不能太紧导致按压卡涩；侧方的安装卡扣要做15度的导入斜角，卡扣的伸出量要比面板厚度大0.5mm，保证卡装到位后有足够的扣合量，不会因为面板震动导致开关松脱；底部的两个接线端子的中心距要严格控制在10mm，和常用的PCB板安装孔位匹配，既可以用在面板飞线接线的场景，也可以直接插焊在PCB板上做板载开关使用。

实际选型应用的时候，要注意这类开关的使用环境温度范围在-20℃到85℃之间，不适合用在有强腐蚀气体、长期高湿度的户外场景，在普通室内的工控设备、消费电子类产品里使用，机械寿命可以达到1万次以上的按压循环，完全能满足常规设备的全生命周期使用需求。设计设备面板的时候，要注意开关本体伸入设备内部的长度尺寸，从面板表面到接线端子最底端的总长度大概在28mm左右，要预留足够的内部空间，避免开关尾部和设备内部的PCB板、其他元器件产生干涉，同时接线端子的下方要预留至少10mm的走线空间，方便快插端子的装配和后期维护拆换。
