立式伺服配套蜗轮蜗杆变速箱结构设计

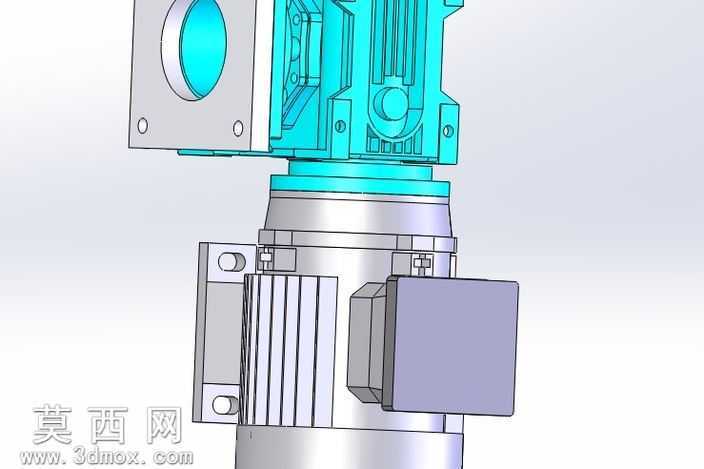

本作品为立式安装的伺服电机配套蜗轮蜗杆变速箱三维建模成果，建模过程依托SolidWorks平台完成，采用自底向上的装配建模思路，先逐一完成各个核心零件的参数化建模，再按照实际装配约束关系完成整体组装，全程严格遵循机械传动设计的公差配合规范，保证各部件的装配干涉量为零，可直接用于后续的工程图导出、运动仿真验证等工作。在零件建模环节，针对上部的蜗轮蜗杆传动腔体，采用拉伸、切除、旋转等基础特征命令构建腔体外壳，对安装定位孔、轴承配合位等关键结构做了精确的尺寸约束，还原了法兰安装面的定位销孔、螺栓过孔的实际排布，保证安装对接的尺寸精度；针对下部的伺服电机连接段，准确还原了电机输出轴的对接法兰、接线盒的外置结构、壳体的散热筋造型，散热筋采用线性阵列特征完成，既保证造型规整，也还原了实际铸件的工艺特征。材质与渲染环节，针对不同部件做了差异化的材质赋予：变速箱上部的传动腔体外壳采用青蓝色涂装工业金属材质，模拟实际设备的防护漆质感，金属表面添加了细微的颗粒粗糙度，还原铸件喷漆后的真实触感；下部的伺服电机壳体采用银灰色磨砂金属材质，对接法兰部分采用亮面金属材质区分，接线盒盖板采用哑光灰塑料材质，渲染过程中添加了柔和的环境光源，调整了材质的反射、折射参数，让整体模型的光影层次清晰，各个结构的边界辨识度高，能够直观展现设备的外观形态与结构布局。结构设计上，该变速箱采用蜗轮蜗杆传动结构，可实现大传动比的动力减速传输，同时具备自锁特性，适配伺服电机的高精度动力输出场景，立式安装的结构布局可大幅缩减设备的横向安装空间，上部的输出法兰可直接对接负载设备，下部的连接结构可与标准伺服电机快速对接，整体结构紧凑，传动环节的支撑位均预留了轴承安装空间，密封位预留了密封圈安装槽，完全符合实际工业变速箱的设计逻辑，可作为传动方案设计、设备选型参考、教学演示的数字化模型使用。建模过程中对各个传动部件的配合关系做了校验，保证蜗杆与蜗轮的啮合间隙符合设计要求，输出轴与输入轴的同轴度、平行度公差均控制在合理范围内，装配体中保留了各个零件的完整参数，可根据实际使用需求调整传动比、安装尺寸等参数，快速衍生出不同规格的同系列变速箱模型。
