工业赛事纪念立体奖牌浮雕造型设计

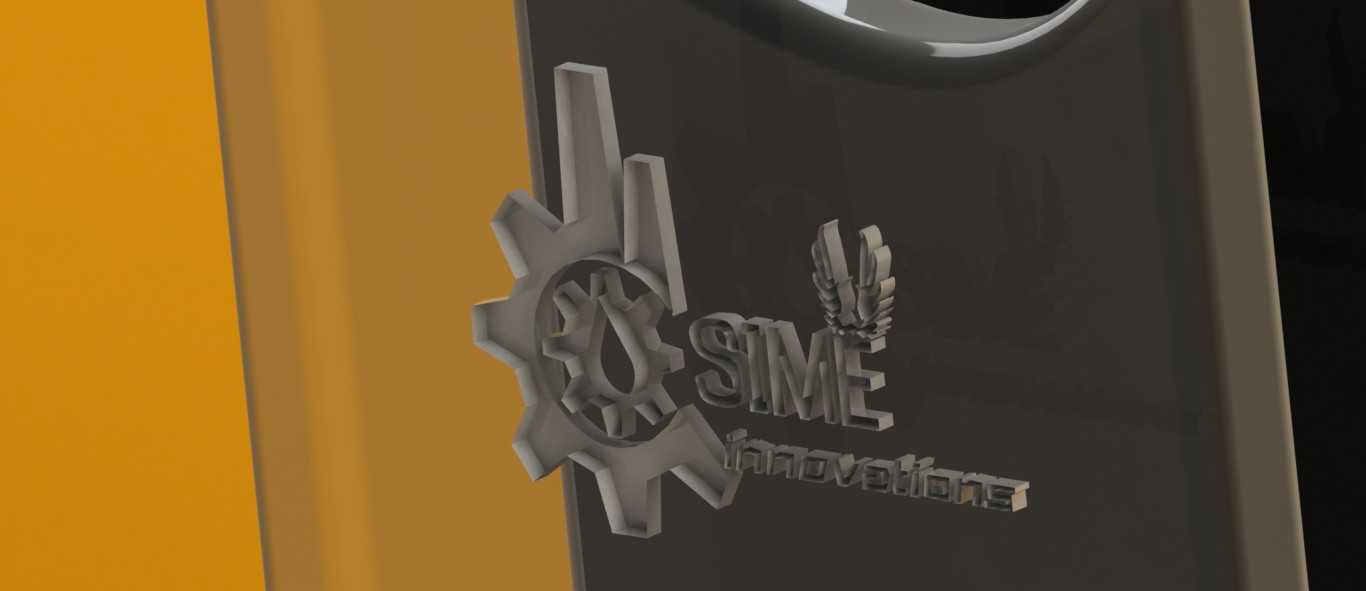

这款立体奖牌造型的设计，最初的需求来自工业领域技能赛事的颁奖场景，区别于常规平面冲压奖牌，整体采用立体浮雕结构，将工业领域辨识度极高的齿轮、油滴元素与赛事标识做一体化融合，适配工业类技能竞赛、行业创新评选、企业内部技术比武等多个颁奖场景，既可以作为颁奖环节的荣誉载体，也可作为桌面纪念摆件长期陈列。从结构设计层面来看，整体采用矩形板状基底，基底边缘做了微小的圆角过渡，避免锐边造成的划伤风险，基底厚度控制在8mm左右，既保证了手持时的分量感，也不会因为过厚导致整体重量超标，单块成品重量控制在150g上下，适配常规颁奖环节的手持递送、获奖者手持展示的使用需求。基底正面的浮雕元素做了分层设计，最左侧的齿轮造型采用半凸起结构，凸起高度为3mm，齿轮的齿形轮廓采用标准渐开线齿形做等比例缩小，齿顶、齿根位置都做了R0.5的圆角处理，避免浮雕尖角在后续加工、运输过程中出现磕碰掉渣的问题；齿轮中心嵌入油滴造型，和齿轮轮廓做无缝衔接，对应工业制造领域润滑、传动的核心属性，强化工业赛事的专属辨识度。齿轮右侧的赛事字母标识采用更高一层的浮雕结构，凸起高度为5mm，字母笔画的边缘做了15度的拔模斜度，不管是采用CNC精雕加工、3D打印成型还是压铸开模生产，都能顺利脱模，不会出现笔画卡模、缺损的问题；字母下方的创新主题文字同样采用3mm凸起高度，和左侧齿轮的浮雕高度保持一致，形成视觉上的层次错落，避免所有元素处于同一平面导致的视觉平淡感。最右侧的羽翼造型浮雕和字母标识做同高度处理，羽翼的纹理采用渐变式凸起，从靠近字母侧的5mm高度逐步过渡到边缘的1mm高度，模拟羽翼的轻薄质感，和左侧硬朗的齿轮元素形成刚柔对比，平衡整体视觉效果。从安装与陈列的适配性来看，基底背部预留了两个直径3mm、深度2mm的定位孔，孔距为60mm，既可以搭配支架做桌面立式陈列，也可以通过挂钉做墙面挂载，适配不同的陈列场景需求。背部整体做平面磨平处理，平面度控制在0.1mm以内，保证立式摆放时不会出现晃动、倾斜的问题。在设计过程中，特意规避了常规奖牌常见的细弱结构，所有浮雕元素的最小壁厚都控制在1.5mm以上，不管是采用金属压铸、亚克力雕刻还是树脂3D打印工艺，都不会出现结构断裂、填充不足的工艺缺陷；不同浮雕高度的衔接位置都做了平滑的斜面过渡，没有直角陡变结构，减少加工过程中的刀具磨损，也降低后续表面喷涂、电镀工艺的处理难度。从实际使用场景的适配来看，这款造型除了作为赛事奖牌使用，也可以通过调整表面的文字、标识内容，适配企业周年纪念、项目竣工纪念、员工荣誉表彰等多个场景，齿轮元素可以根据不同行业属性替换为对应行业的典型零件造型，整体结构框架不需要做大幅调整，具备较强的衍生适配能力。手持握持的位置特意避开了高凸起的浮雕区域，基底侧边做了0.8mm的圆角打磨，长时间手持也不会出现硌手的问题；整体外轮廓尺寸控制在120mm*80mm的范围内，和常规证件、证书的尺寸比例协调，搭配荣誉证书一同递送时不会出现尺寸突兀的问题。表面处理工艺的适配性上，浮雕的高低差设计刚好适配喷砂、抛光、电镀分色的工艺需求，齿轮、文字区域可以做亮面抛光处理，基底平面做哑光喷砂处理，通过表面质感的差异进一步强化视觉层次，不需要额外做色彩涂装就能呈现较好的视觉效果，降低批量生产的工艺成本。
