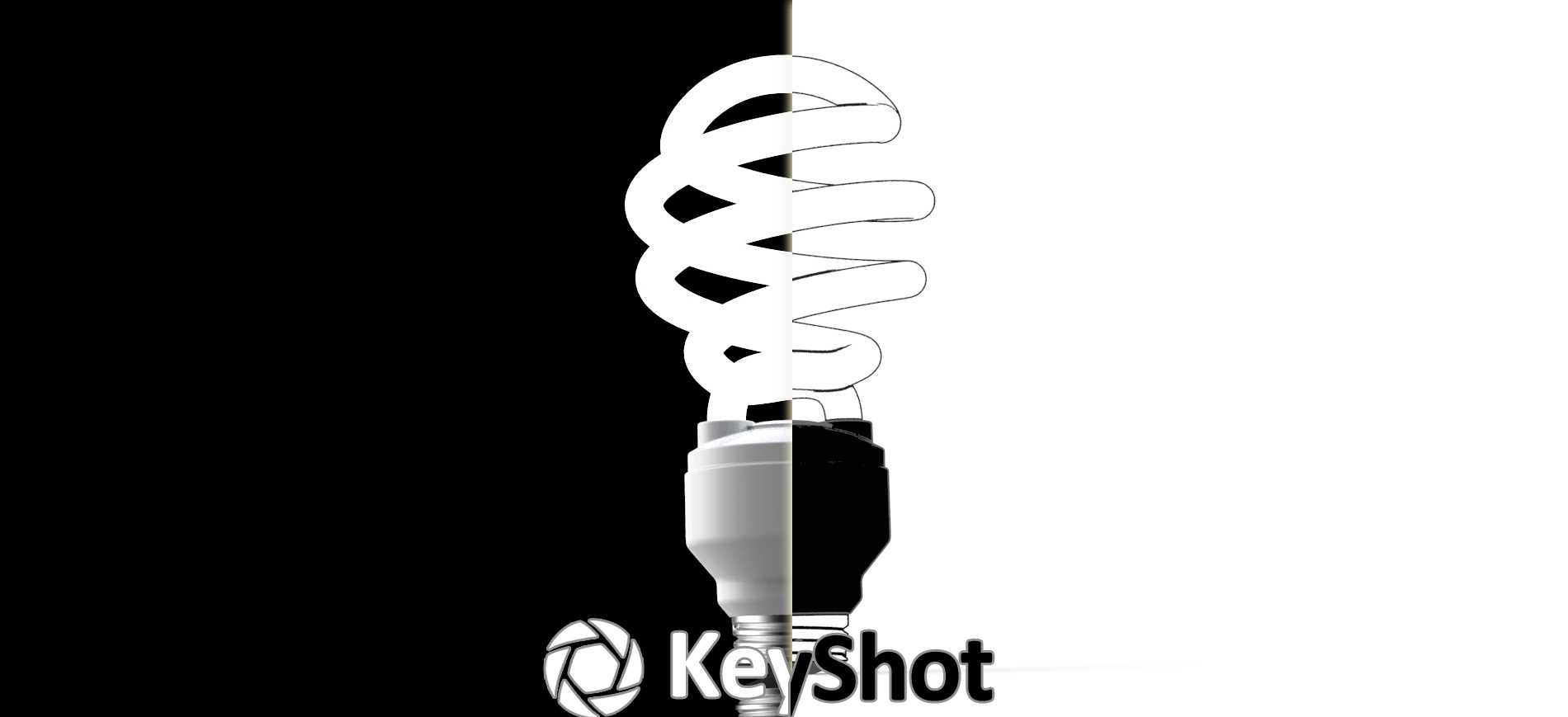

螺旋节能荧光灯结构三维设计模型

日常民用与商用场景里的紧凑型荧光灯，核心是在有限外形尺寸内实现更高光效，同时匹配通用灯座的安装边界，这款螺旋结构的荧光灯模型，完整还原了产品从灯管弯折成型到灯头装配的全结构细节。做这类照明产品的结构设计时，最先要卡的是安装边界，也就是通用E27螺口灯头的配合尺寸，螺口的外径、螺纹牙距、顶端触点的突出高度都要严格适配市面通用灯座，不能出现拧入卡顿、接触不良的问题，灯头与灯管塑壳的配合段要做止口结构，保证装配后同轴度偏差控制在合理范围，避免装灯后出现歪斜。

螺旋灯管的弯折曲率是设计里的核心考量，不同于U型管的直线排布，螺旋结构能在更小的投影面积内排布更长的放电管段，在不增大整灯外径的前提下提升功率与光通量，建模时要注意灯管弯折处的圆弧过渡，不能出现曲率过小的折角，否则实际生产时玻璃管弯折过程容易出现壁厚不均、甚至开裂漏汽的问题，同时螺旋的升角要匹配灯管管径，保证相邻管段之间留有足够的散热间隙，避免工作时管温过高影响荧光粉寿命与整灯光效。

从实际应用场景来看，这类紧凑型荧光灯多用于家庭室内照明、办公场所顶灯、商用店铺筒灯替换，所以外形的最大外径要控制在常规灯罩的容纳尺寸内，整灯的总长度也要适配不同深度的灯座安装腔，不能出现灯罩盖不上、灯体长过多外露的问题。灯体内部的镇流器安装腔要预留足够的空间，同时要考虑镇流器工作时的散热，塑壳上的散热槽位置要避开用户可触碰的区域，同时保证空气对流路径顺畅，避免热量堆积在灯头位置导致螺口处温度过高，烫坏灯座的绝缘部件。

设计过程中还要兼顾装配工艺性，灯管与塑壳的固定要采用耐高温的阻燃胶黏剂，配合定位卡槽保证灯管与塑壳的同轴度，避免运输过程中灯管晃动出现松脱；灯头与塑壳的连接采用铆压结构，建模时要预留铆压的变形余量，保证铆接后灯头不会出现转动、脱落的问题。螺旋灯管的末端电极引出线要顺着螺旋内侧排布到灯头位置，走线槽要做圆滑过渡，避免尖锐边角割破导线绝缘层造成短路隐患。

从结构强度角度考虑，灯管玻璃的壁厚要均匀，螺旋根部与塑壳连接的位置要做局部加强的包覆结构，因为这个位置是整灯受力的薄弱点，安装拧动灯头时如果受力不当，容易出现灯管根部断裂的问题，包覆的阻燃塑材要延伸到螺旋起始段10mm左右的位置，分散拧装时的传递应力。另外整灯的重量分布要尽量靠近灯头侧，降低装灯后对灯座的悬臂弯矩，避免长期使用后灯座簧片变形出现接触不良。

做这类民用照明产品的三维建模，不能只追求外观的曲面顺滑，更要把实际生产装配、安装使用里的工程约束全部融入结构细节里，比如螺口的公差配合、灯管弯折的工艺可行性、散热间隙的预留、绝缘距离的保证、受力薄弱点的加强，这些细节才是模型能落地用于实际生产的核心，而不是单纯的外观造型复刻。
