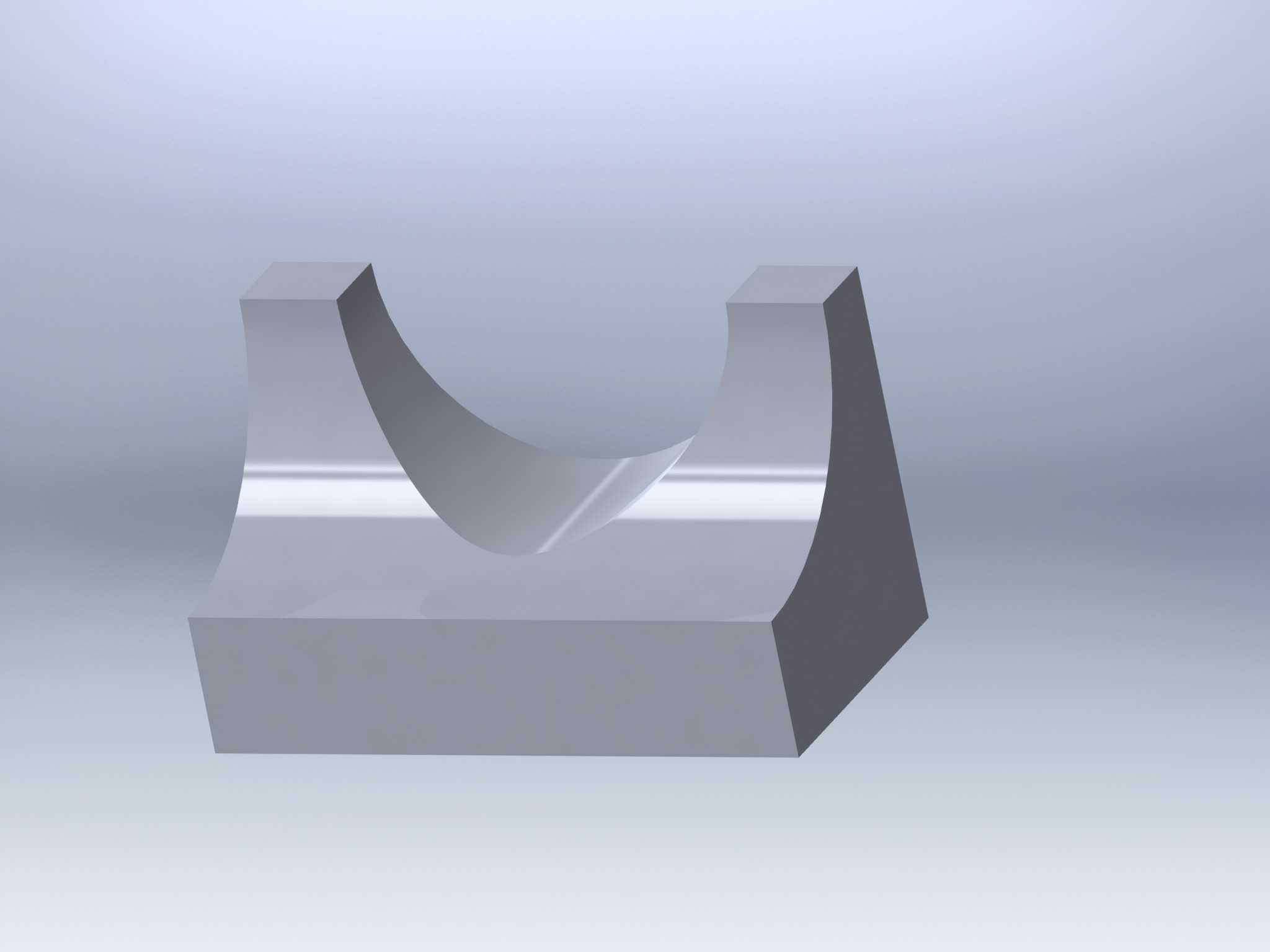

带圆弧凹槽的金属支撑基座结构

这类带内凹圆弧面的块状支撑构件，在工业传动、物料承托场景中应用十分广泛，最常见的部署位置是输送线的辊筒端部承托、长轴类工件的辅助支撑工位，也可作为小型工装夹具的定位基座使用。构件整体为方块式基体结构，两侧保留完整的竖直安装立面，底部为全平面设计，能够直接贴合设备安装台面完成固定，无需额外加工适配的安装底座，可大幅降低现场装配的调整工作量。中间的内凹圆弧面是核心功能面，圆弧的曲率半径完全匹配所承托的圆柱类构件外径，当圆柱辊、传动轴这类零件放置在凹槽内时，弧面能够形成均匀的面接触支撑，相比V型槽的线接触形式，可有效降低接触应力，避免长期承托过程中对圆柱件表面造成压痕损伤，尤其适合对表面精度要求较高的抛光辊、精密光轴的支撑场景。

从设计逻辑来看，这类构件的外形尺寸完全围绕安装边界与承托载荷确定，基体的整体宽度需要大于所承托圆柱件的直径，保证两侧的支撑立边有足够的厚度承受径向载荷，不会在长期受力后出现侧边变形；圆弧槽的深度控制在圆柱件半径的1/3到2/3区间，深度过浅会导致圆柱件放置后稳定性不足，受侧向力时容易脱出，深度过深则会增加圆柱件安装就位时的对位难度，也不利于日常维护时的构件拆卸。基体的四个边角做了小尺寸的倒角处理，并非出于外观考量，而是为了消除机加工过程中产生的锐边毛刺，避免装配作业时划伤操作人员，同时也能减少安装过程中边角与相邻构件发生磕碰干涉的概率。

在实际选型适配时，需要重点核对圆弧面的中心高度与安装面的尺寸公差，中心高度直接决定了被承托构件的轴线高度，若公差过大会导致多组支撑座排布时出现轴线高低差，引发辊筒转动卡滞、轴类件弯曲变形等问题；安装面的平面度要求控制在合理范围内，保证基座与安装台面贴合紧密，避免锁紧固定螺栓时基座出现翘曲，导致圆弧面的形位公差超差。两侧的竖直立面可作为安装定位的基准面，装配时可通过百分表打表校正立面的直线度，快速完成整排支撑座的对齐作业，相比逐座测量圆弧中心的方式，能大幅缩短设备安装调试的周期。

这类构件通常采用整块金属坯料铣削加工成型，圆弧面部分可通过数控铣床的圆弧插补功能一次加工成型，能够保证弧面的轮廓度精度，表面粗糙度可根据使用场景调整，用于普通输送线承托时可达到一般机加工粗糙度要求，用于精密轴类支撑时则需要对弧面进行精铣甚至磨削处理，降低接触面的摩擦系数，减少圆柱件转动时的磨损。基体上可根据安装需求加工沉头螺栓孔，固定螺栓完全沉入基体内部，不会突出表面干涉被承托构件的转动，也避免了螺栓外露积尘、沾染切削液导致的锈蚀问题。在一些有耐腐蚀要求的工况下，还可对构件表面进行发黑、镀锌处理，提升潮湿环境下的使用寿命，无需频繁更换支撑构件。
