工程院校纪念徽章立体造型设计

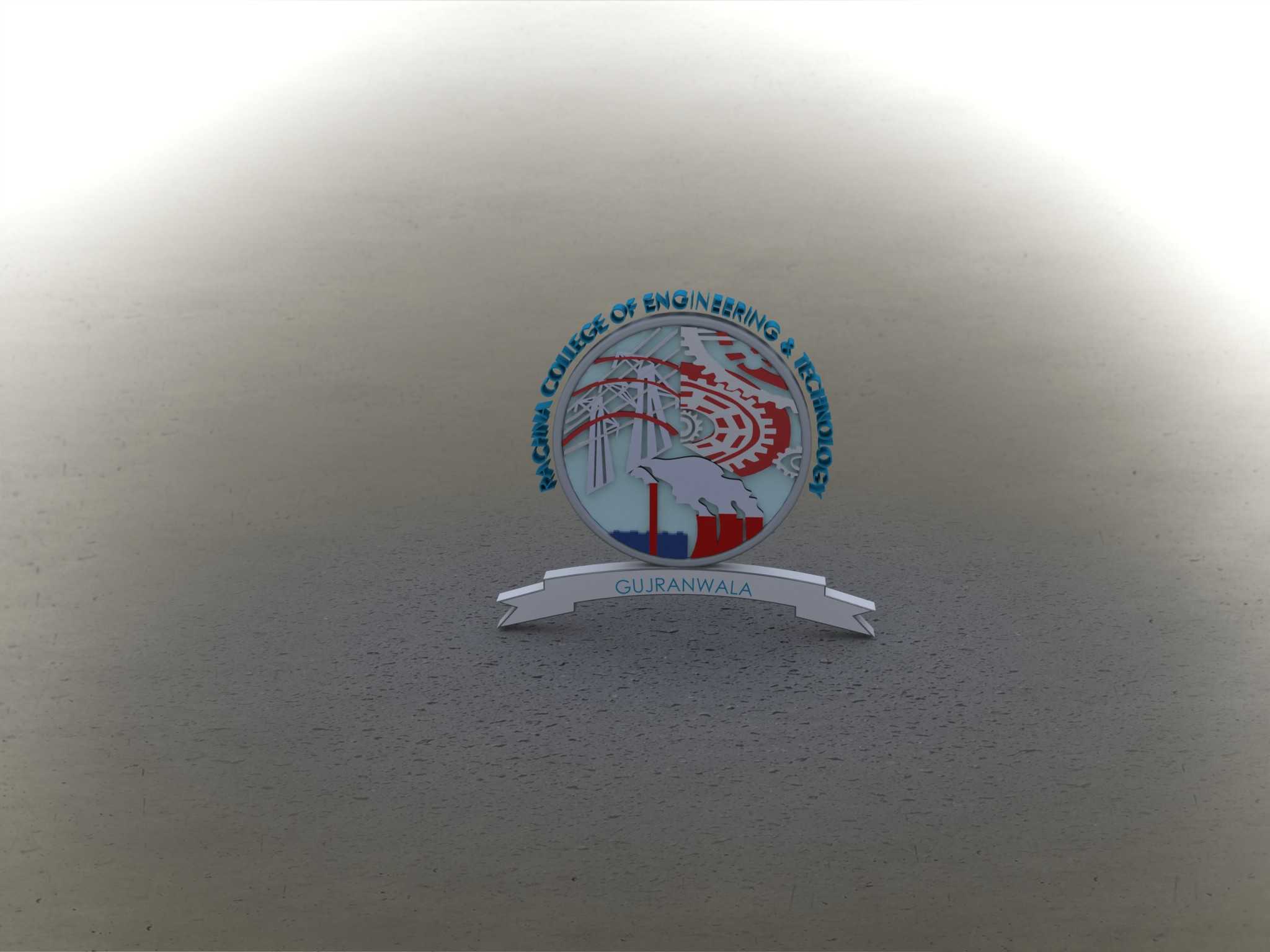

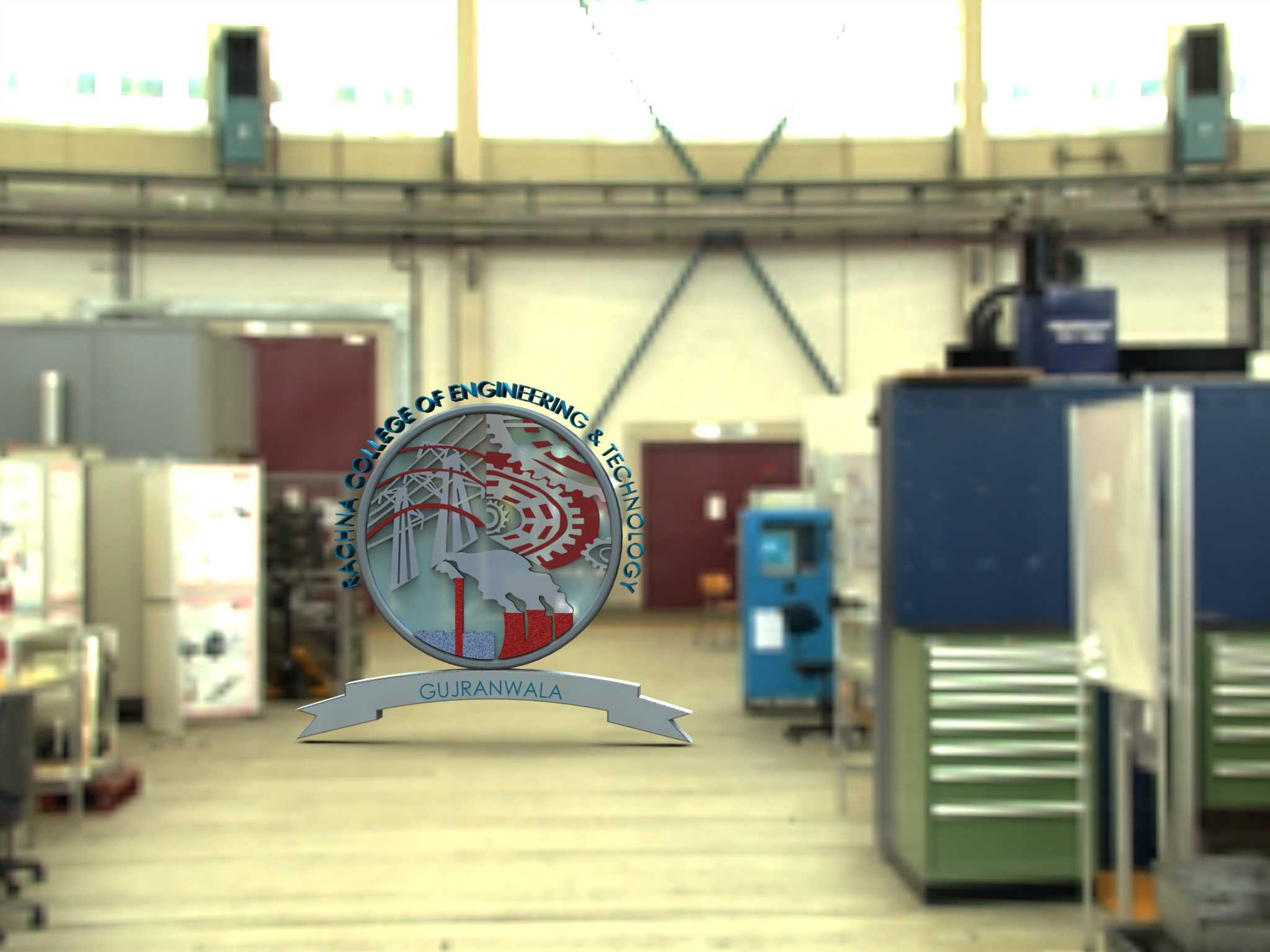

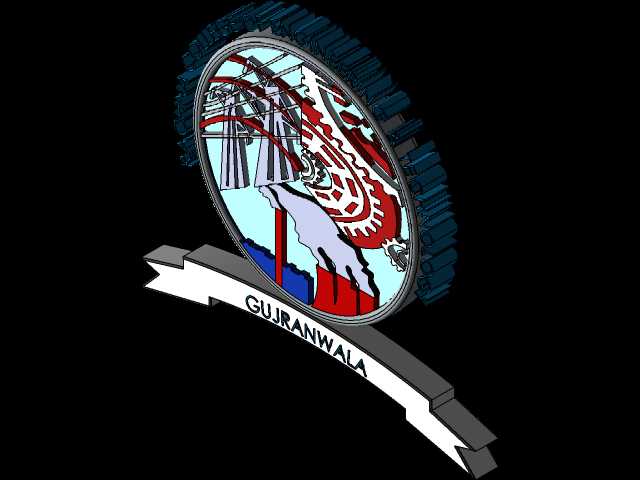

这类立体徽章标识的三维建模，常应用于院校文化展示、工程实训成果陈列、校企合作纪念场景，也可作为文创产品开发的结构原型，适配金属压铸、3D打印、树脂翻模等多种加工工艺路线。从结构设计层面看，整体采用圆形主徽搭配底部绶带托的经典徽章构型，主徽外圈做环形凸起边框，边框内侧预留文字蚀刻的下沉槽位，槽深控制在0.3-0.5mm区间，既保证填漆工艺的附着余量，又避免文字笔画过深导致的积漆溢边问题。主徽内部的图案采用分层浮雕设计，最底层为平整基准面，中层做工程元素的浅浮雕结构，包括齿轮轮廓、输电塔造型、轨道线条这类对应工程学科属性的图案，浮雕起位高度控制在0.8-1.2mm，边缘做0.1mm的圆角过渡，防止压铸成型时出现尖角塌边、脱模卡滞的问题；上层做主题图案的高浮雕结构，比如标识内的动物造型、旗帜元素，最高凸起高度不超过2mm，保证整体徽章的厚度控制在3mm以内，符合佩戴类徽章的重量与厚度边界。底部的绶带托结构采用弧形弯折造型，弯折半径匹配主徽底部的圆弧曲率，衔接处做0.2mm的倒角过渡，避免装配时出现明显拼接缝隙，绶带表面预留文字雕刻的平面区域，区域内的下沉深度与外圈文字槽保持一致，统一后续表面处理的工艺参数。建模过程中需要重点关注不同浮雕层的拔模角度，所有垂直于基准面的侧壁都设置1.5°-2°的拔模斜度，面向脱模方向的凸起结构做圆角处理，背向脱模方向的凹槽结构控制深度不超过宽度的1/2，防止模具加工时出现刀具干涉、成型时出现填充不满的缺陷。从安装适配角度看，徽章背部预留两个直径1.2mm的焊脚柱位，柱位中心距根据常规徽章别针的安装尺寸设定为15mm，柱高2mm，端部做0.2mm的倒角，方便别针底座的压装固定；如果是做桌面陈列款，可在背部预留M3的螺纹孔位，孔深2.5mm，适配常规的金属展示支架安装需求。表面质感的设计上，不同结构区域做差异化的粗糙度设定，外圈边框、绶带边缘这类高亮区域设置Ra0.8的抛光面参数，内部浮雕的基准面设置Ra3.2的喷砂面参数，图案填充区域预留哑光漆的附着面，通过不同表面质感的层次差，强化标识的视觉识别度。在结构校验环节，需要重点核算整体的重量分布，采用锌合金压铸材质时整体重量控制在15g以内，避免佩戴时出现衣物拉扯变形的问题；所有凸起结构的根部做R0.3的圆角加强，防止日常使用中出现磕碰掉角的情况；镂空区域的最小宽度不小于1mm，保证压铸时铝液或者锌液的流动填充顺畅，避免出现冷隔、缺料的成型缺陷。这类标识模型的建模逻辑，核心是在还原视觉设计效果的前提下，充分兼顾后续加工的工艺可行性，不能单纯追求视觉效果做超出工艺能力的超薄结构、超深凹槽，要在造型还原度和加工良率之间找到平衡，比如内部图案的最小线条宽度不小于0.3mm，保证蚀刻或者压铸时能够完整成型，不会出现线条糊连、断缺的问题。
