多工位凸模级进冲压模具结构设计

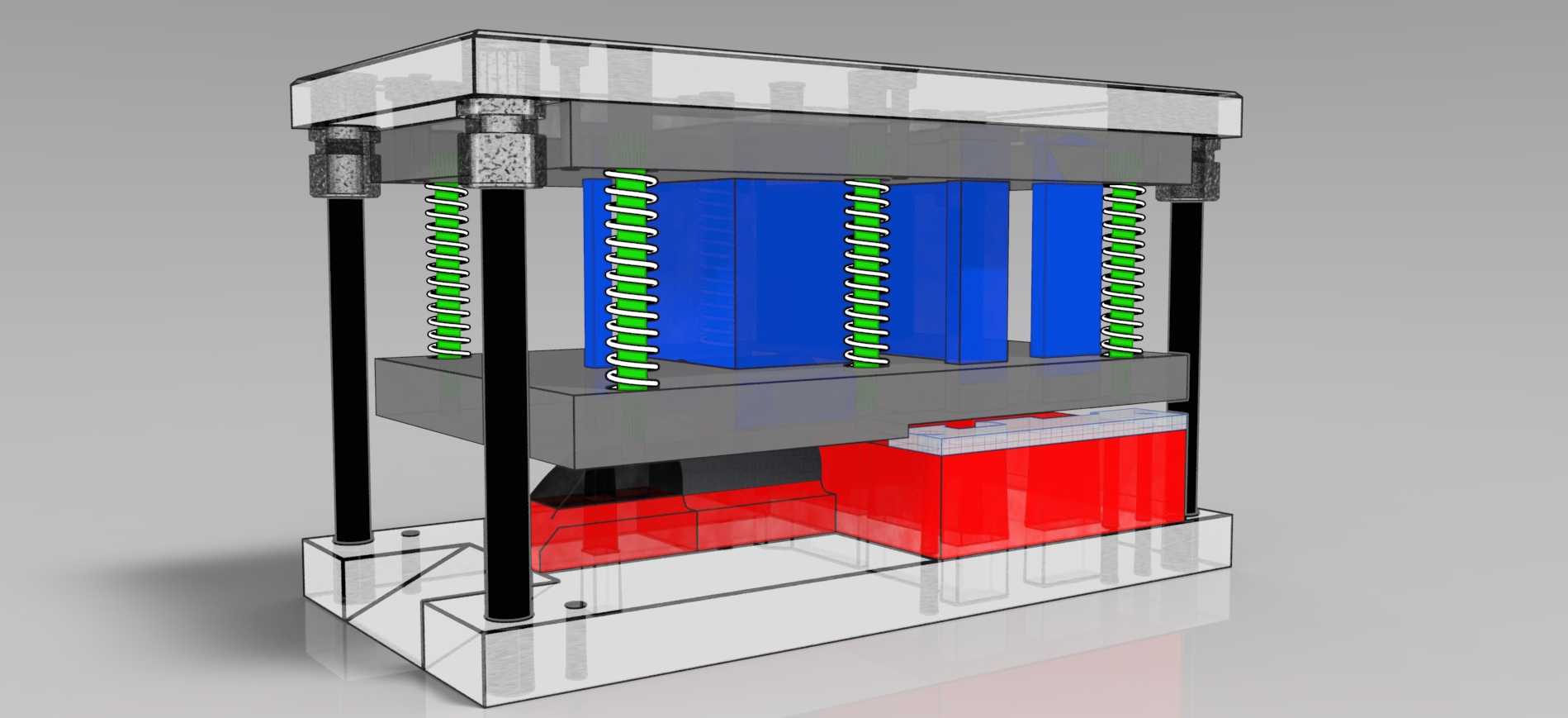

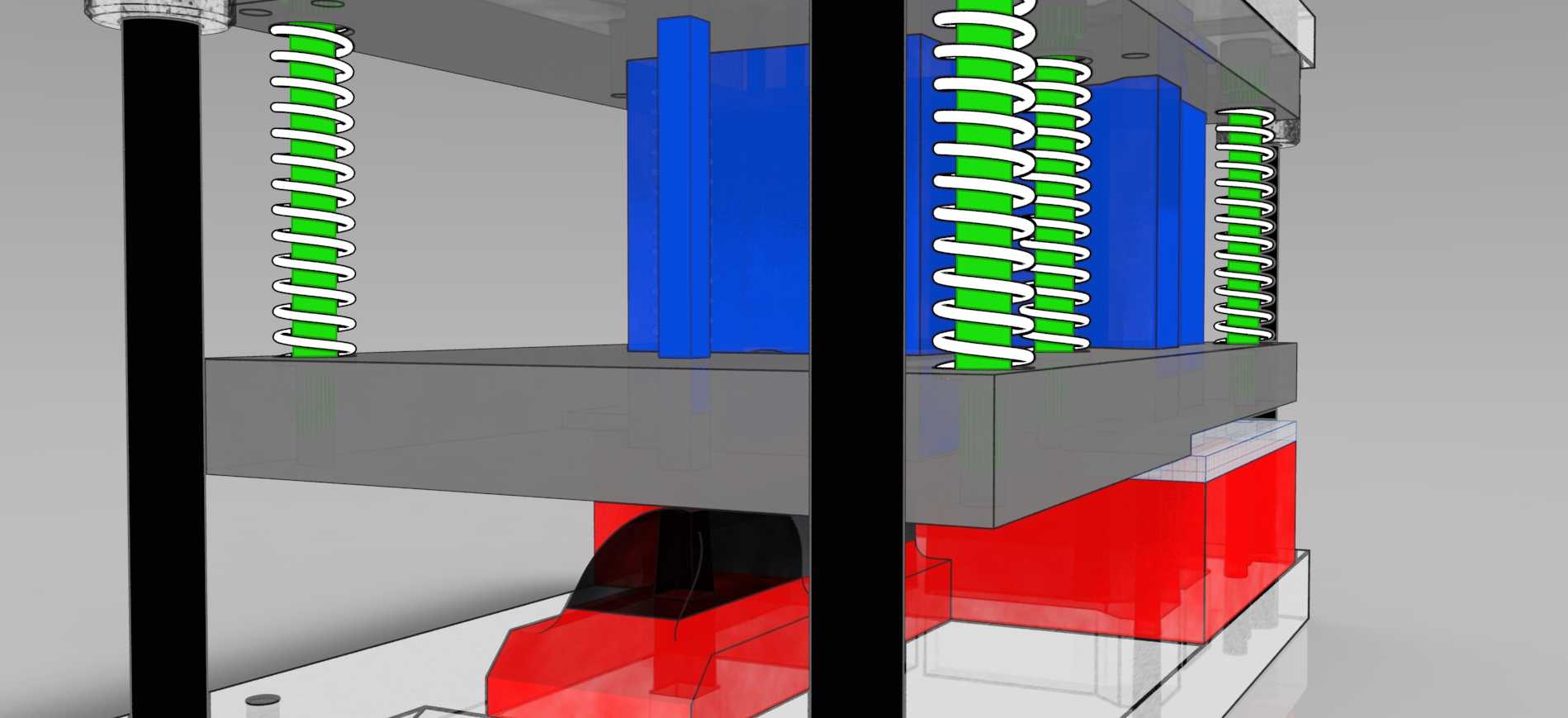

这套级进冲压结构主要面向连续冲压产线的多工序同步加工场景，适配薄板金属件的批量冲制需求，可在单次冲床行程内完成冲裁、折弯、成型等多道工序，无需工件在不同工位间反复装夹，能大幅提升中小尺寸冲压件的生产效率，常见于五金配件、汽车结构小件、家电金属构件的量产环节。整套模架采用标准三板式结构布局，上下模座通过导柱实现精准导向，导柱与导套的配合间隙控制在微米级，可抵消冲床滑块运行过程中的微小偏移，保证凸模与凹模的对中精度，避免啃模、毛刺超差等常见冲压缺陷。复位弹簧均匀布置在凸模固定板与卸料板之间，弹簧预压量经过严格核算，开模状态下卸料板可保持稳定的初始位置，合模过程中卸料板先于凸模接触料带，将料带牢牢压在凹模表面，防止冲裁过程中料带翘曲移位，开模时又能及时将箍在凸模上的料带卸下，避免带料问题影响连续送料。凸模部分采用快换式安装结构，单个凸模磨损后可单独拆卸更换，无需拆解整套模架，能大幅减少产线停机维护时间，凸模与固定板的配合采用小间隙过渡配合，兼顾装配精度与拆卸便利性，刃口部分预留了足够的修磨余量，可满足多次刃磨后仍能正常冲压的使用需求。凹模采用镶拼式结构设计，不同工位的凹模镶块单独加工、装配，局部工位磨损或损坏时可单独更换对应镶块，降低模具维护成本，同时镶块的加工精度更容易控制，可保证各工位的形位公差满足设计要求。模架的安装边界完全适配常规开式压力机的工作台尺寸，上下模座的安装槽、压板孔位置与通用冲床的装夹规格匹配，无需额外制作过渡连接板即可直接装夹上机，模架闭合高度、开模行程经过参数匹配，可适配多数公称压力在对应吨位区间的普通冲床与高速冲床。料带的导向定位设置在凹模两侧，采用导正销与侧刃组合的定位方式，侧刃先冲切出料带的定位基准边，后续工位通过导正销插入料带上的预冲定位孔实现精准步距定位，步距误差可控制在0.02mm以内，保证各工位加工位置的一致性，避免出现孔位偏移、成型错位等质量问题。整套结构的卸料力、冲裁力、弹簧预压力均经过力学核算，弹簧的选型与布置数量匹配对应冲压材料的厚度与抗剪强度，不会出现卸料力不足导致的带料问题，也不会因弹簧压力过大造成凸模受力异常磨损。上下模座采用铸铁材质加工，具备足够的刚性与减震性能，可承受连续冲压过程中的交变载荷，减少模架变形对冲压精度的影响，导柱导套采用耐磨合金材质，表面经过硬化处理，长期运行下的磨损量极小，可保证模具的长期使用寿命。在实际生产场景中，这套结构可适配0.5-3mm厚度的冷轧钢板、镀锌板、铝板等常见冲压材料，通过更换对应凸凹模镶块，即可快速切换不同工件的生产，具备较强的通用性，适合多品种、中小批量的冲压件生产场景，也可通过加装自动送料机构实现无人化连续冲压生产，进一步提升生产效率，降低人工操作的安全风险。
