轻量化四旋翼飞行载具结构设计方案

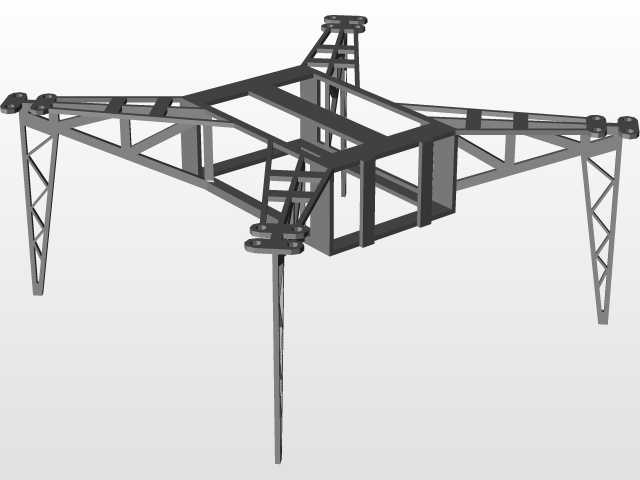

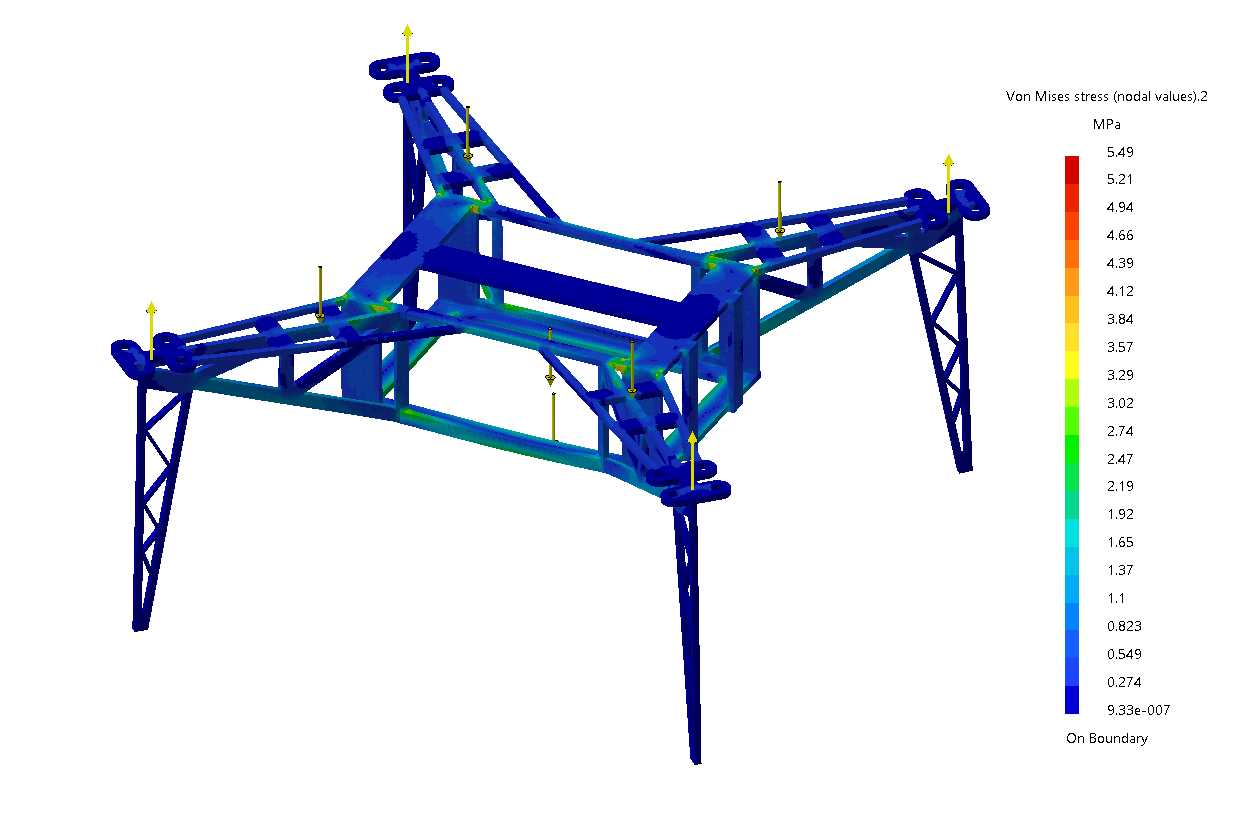

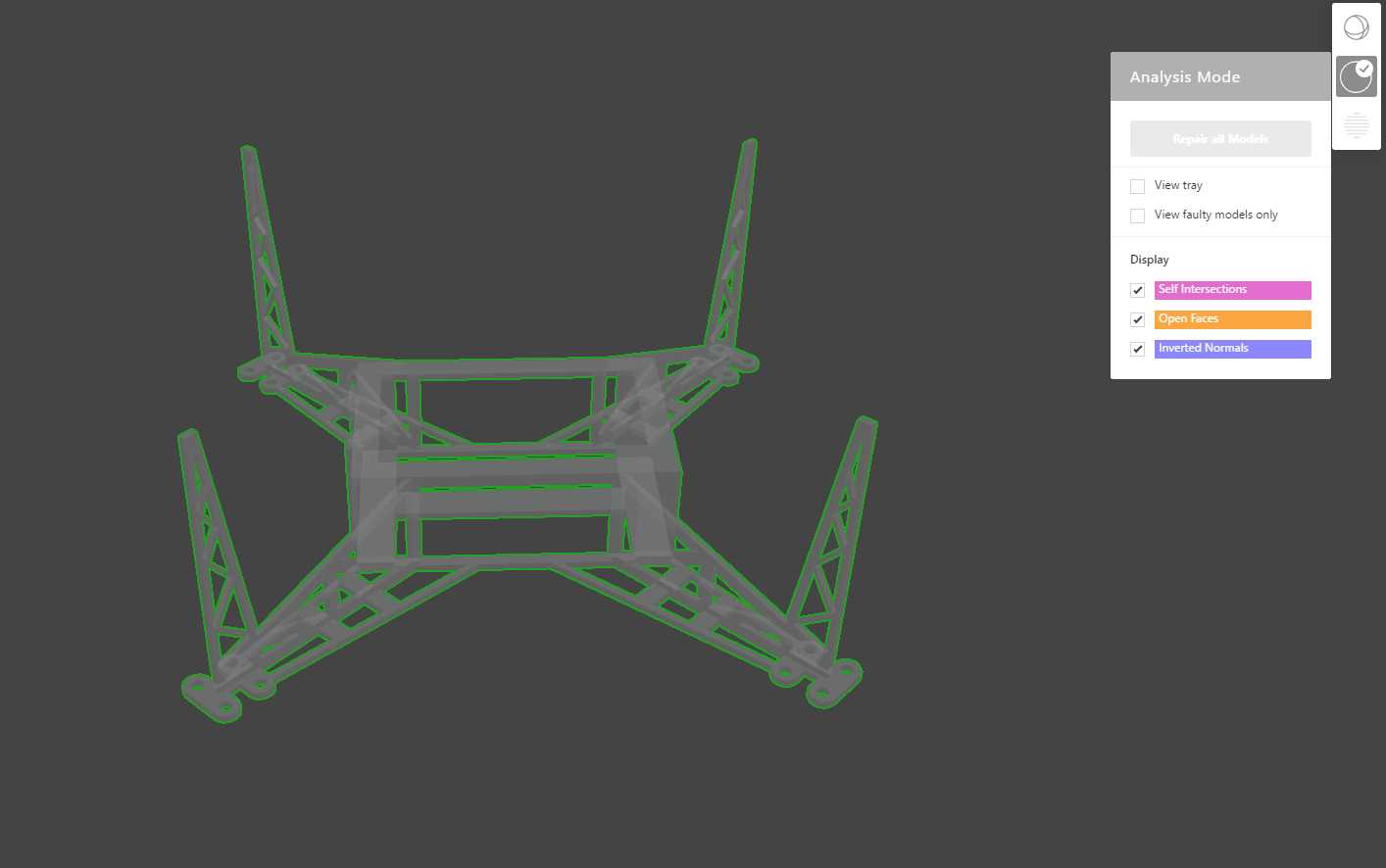

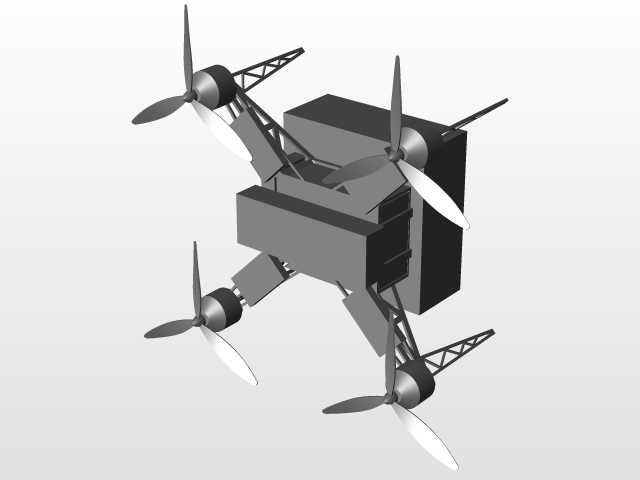

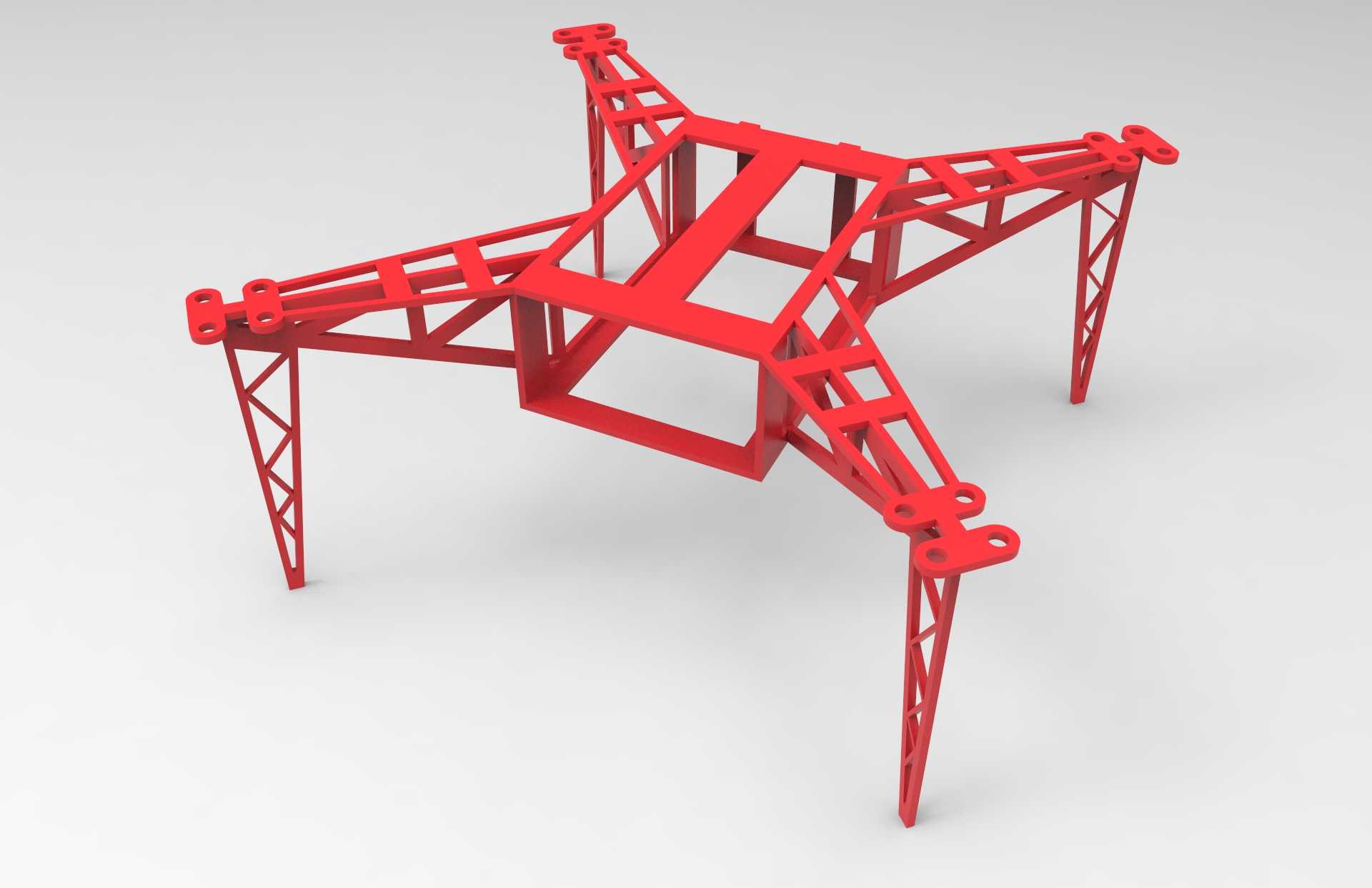

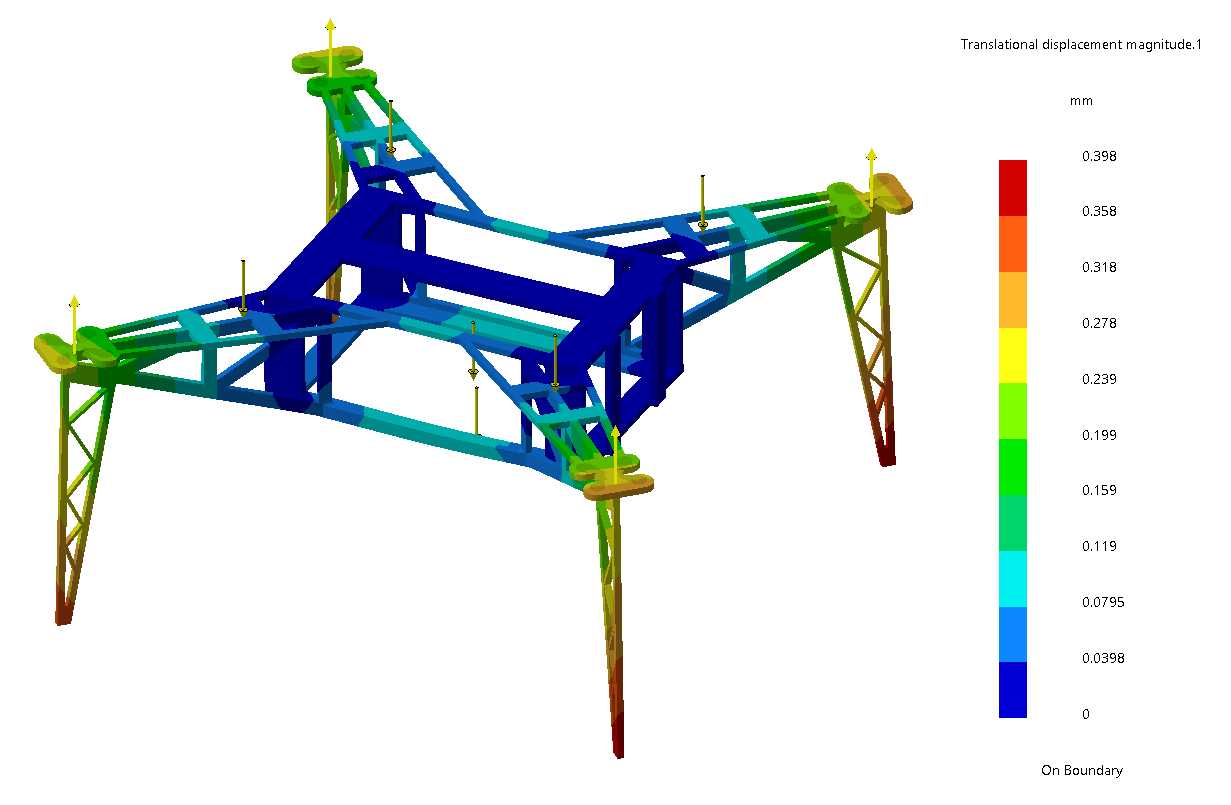

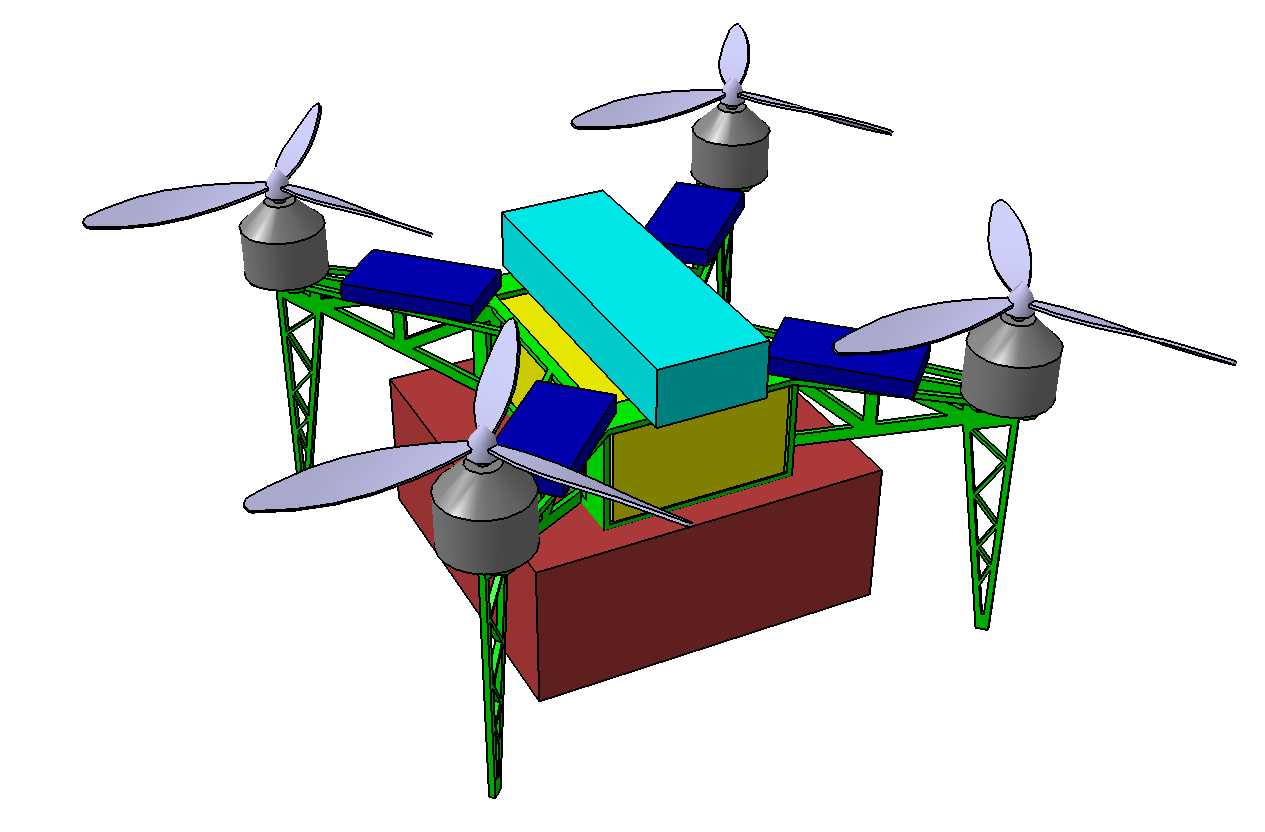

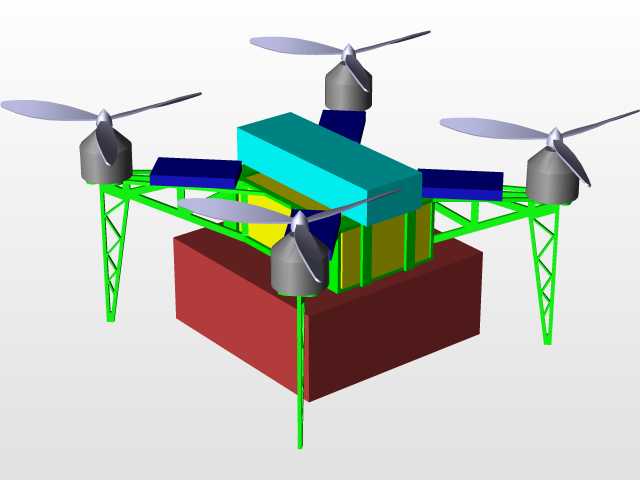

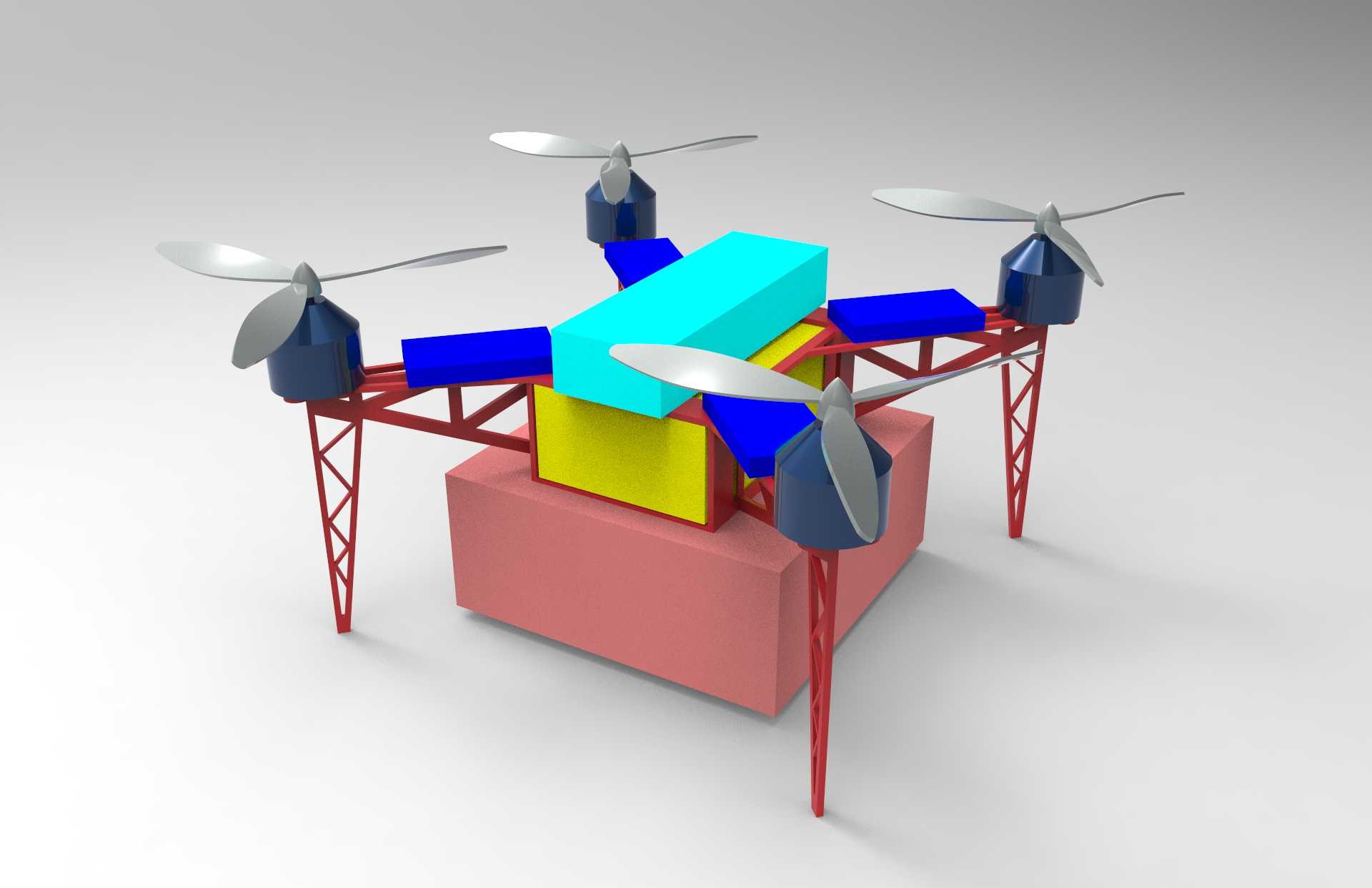

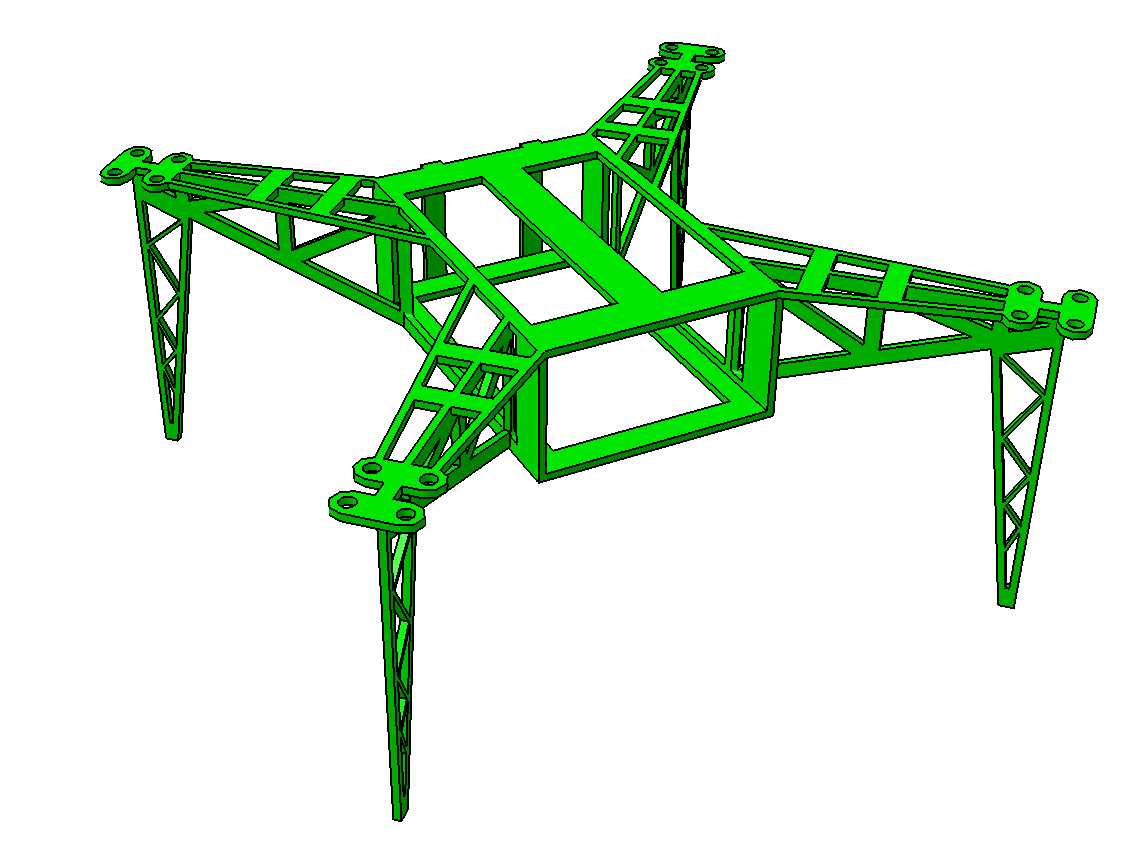

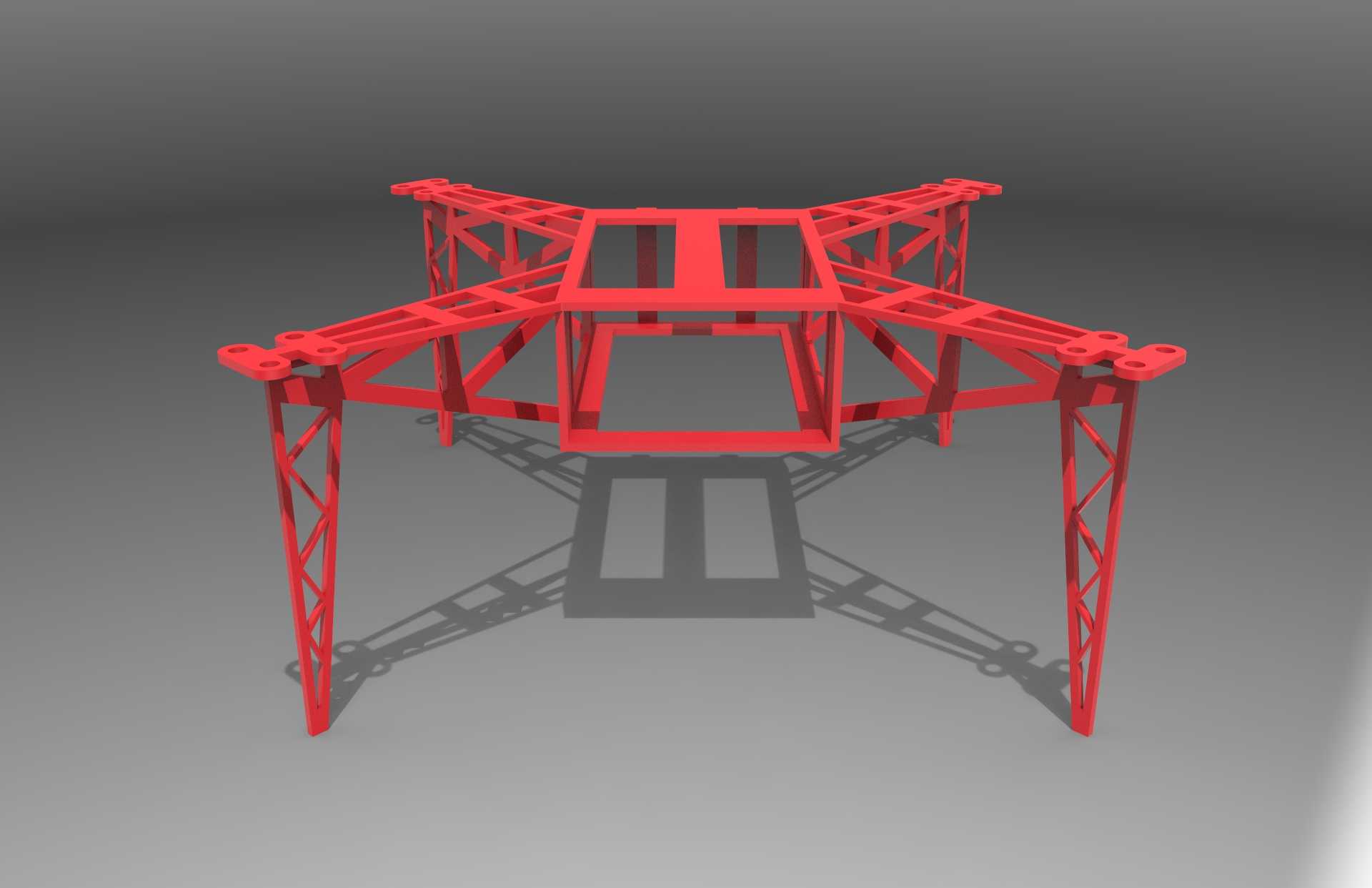

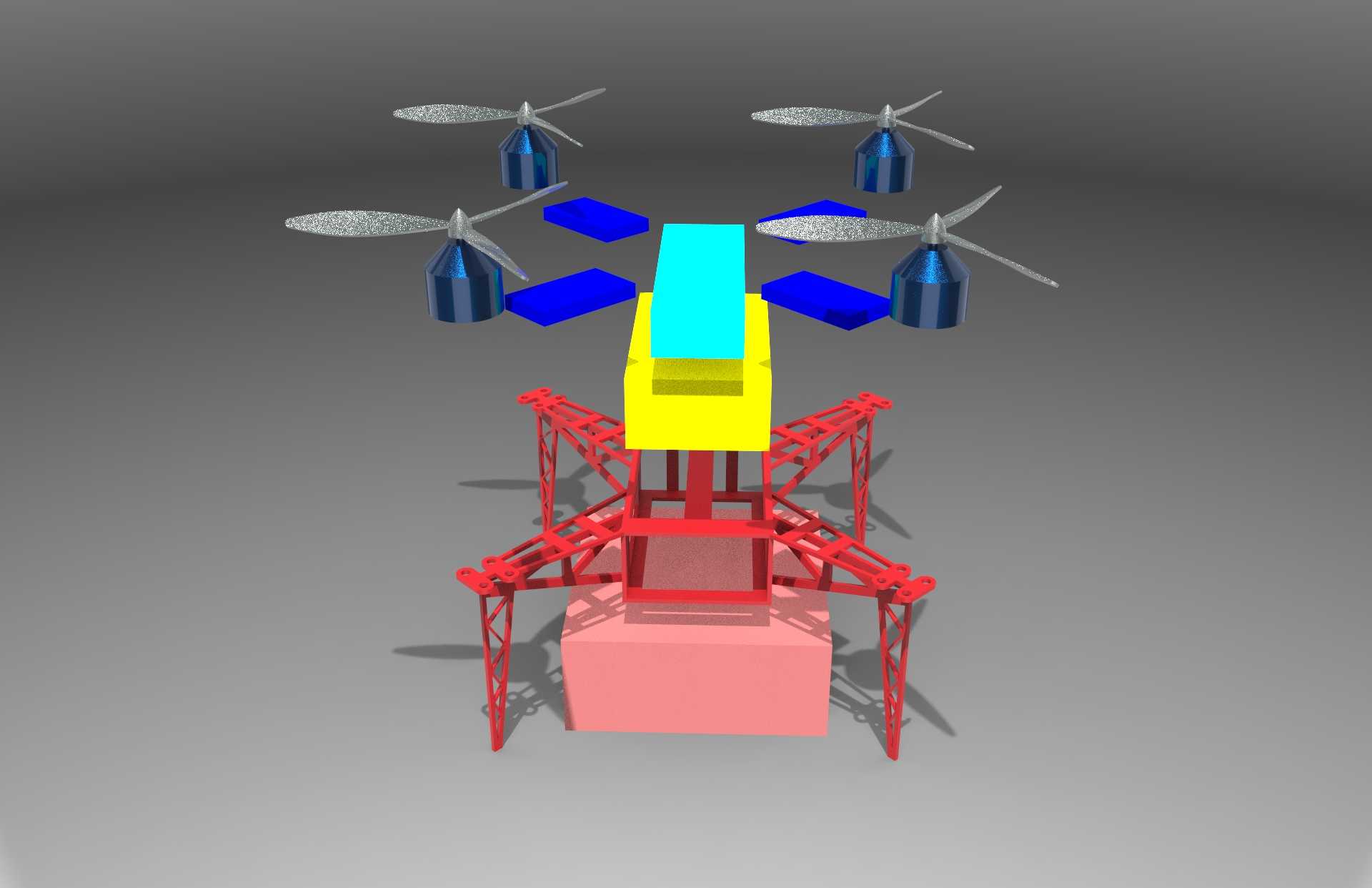

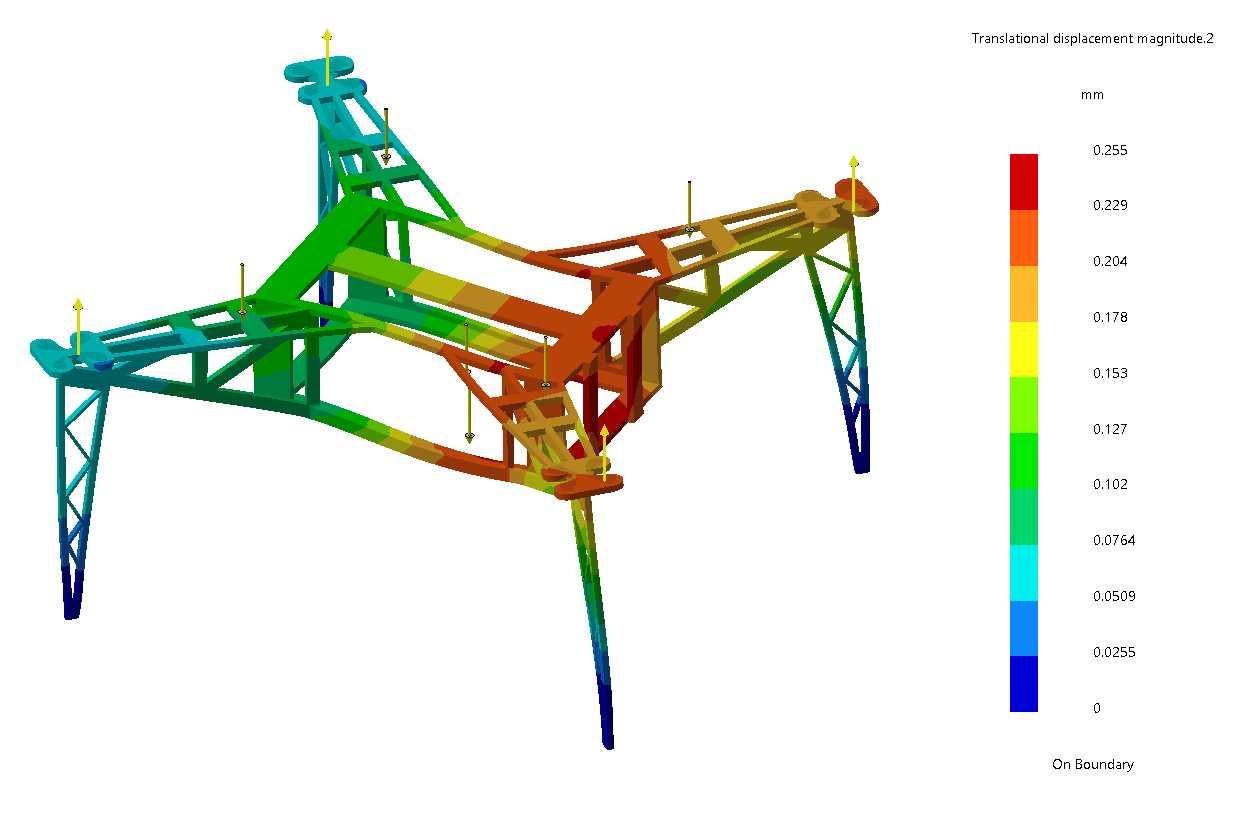

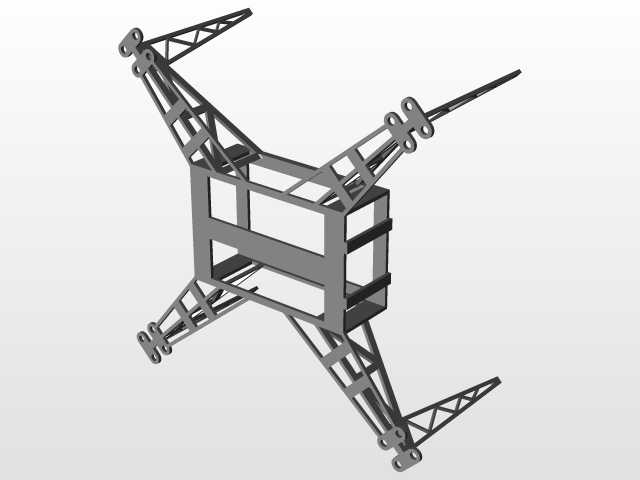

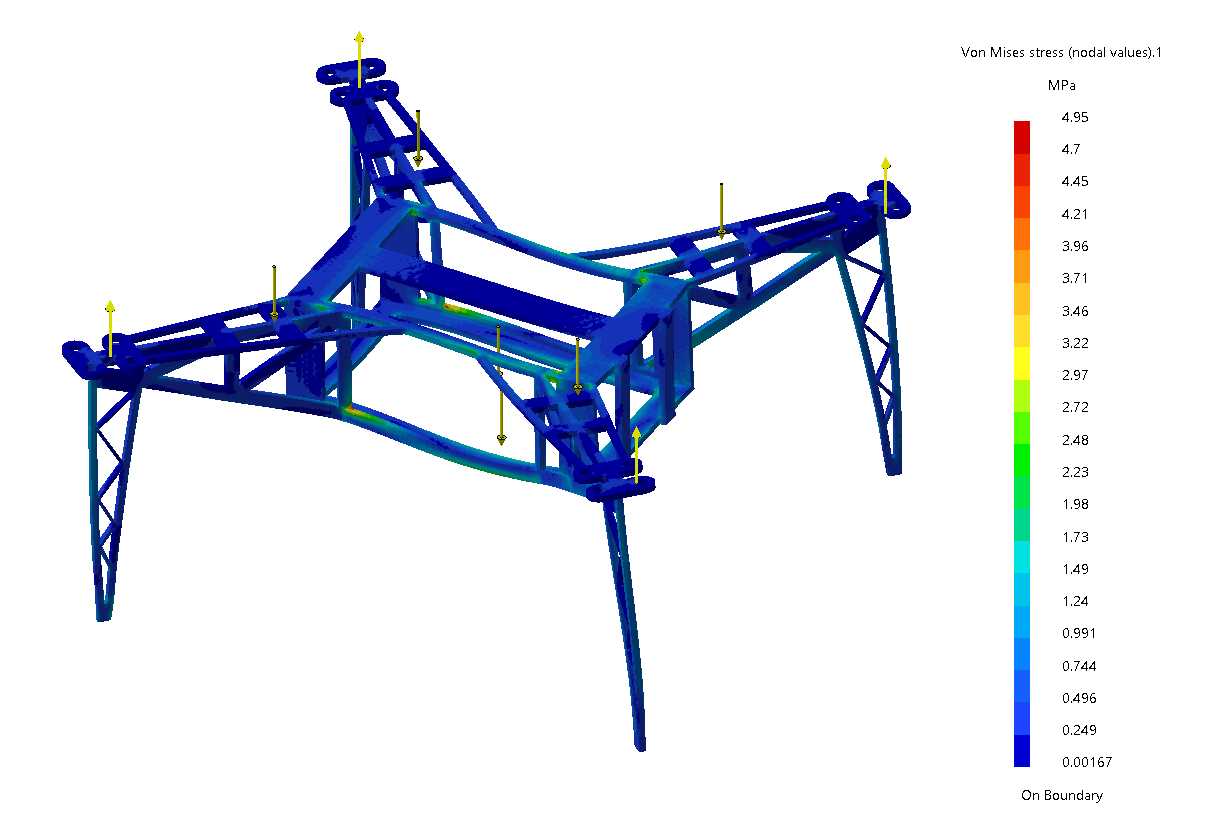

这款四旋翼结构的设计核心围绕小载荷低空作业场景展开，可适配航拍巡检、小型物资投送、环境数据采集等常见民用无人飞行器应用需求，整体结构优先兼顾减重与打印成型可行性，适配小尺寸桌面级增材制造设备的加工能力，降低原型件的制作门槛。从结构布局来看，采用十字型机架作为核心承载框架，四个机臂沿中心对称分布，每个机臂末端预留电机安装位，可适配常用的小型外转子无刷电机，安装孔位采用通用间距设计，无需额外转接件即可完成动力单元的固定，机臂与中心承载区采用一体化桁架结构，替代传统的板件拼接形式，在减少连接紧固件数量的同时，提升整体结构的抗扭刚度，避免飞行过程中机臂产生谐振影响飞行稳定性。中心区域采用分层承载设计，最上层预留飞控、电调等电子设备的安装空间，中层设置电池固定位，可根据载荷需求匹配不同容量的锂聚合物电池，电池位采用绑带固定形式，兼容不同尺寸的电池规格，降低电池更换的操作难度；下层预留有效载荷安装面，可根据作业需求挂载小型摄像头、气体传感器或者轻量物资容器，安装面预留通用安装孔矩阵，无需二次打孔即可完成不同功能载荷的快速换装。起落架采用细长桁架式支腿结构，四个支腿沿机架底部对称分布，支腿截面采用三角形镂空设计，在保证竖直方向支撑强度的前提下，尽可能降低结构自重，同时支腿的高度预留足够的离地间隙，避免下层挂载的载荷在起降过程中与地面发生磕碰，支腿末端预留防滑脚垫安装位，可粘贴橡胶脚垫提升起降时的摩擦力，适配硬质平地、草坪等不同起降场地。设计过程中针对各部件的受力边界做了针对性优化，动力单元产生的拉力通过机臂桁架结构直接传导至中心承载区，布线沿机臂内部的预留线槽布置，避免线材外露在飞行过程中被螺旋桨剐蹭，同时线槽的走线设计可减少飞行过程中的风阻。结构重量控制是本次设计的核心考量点，在粘接工艺的辅助下，各部件的连接强度可满足飞行工况的受力要求，优化过程中针对最小受力面做了壁厚减薄处理，经受力校核，在额定载荷下结构的形变余量控制在安全范围内，不会出现结构失稳的问题；针对增材制造的成型特性，所有结构的悬空角度均控制在可自支撑范围内，减少打印过程中支撑材料的使用，降低后处理的工作量，同时避免支撑去除过程中对结构强度造成损伤。各部件的安装边界做了公差预留，电机、电调、电池等标准件的安装位均适配通用配件的尺寸公差，组装时无需额外打磨修配即可完成装配，机架整体的重心落在中心轴线上，组装后无需额外做过多的重心配平即可满足飞行的基础平衡要求。在静载荷工况下，机架可承受额定起飞重量下的静载荷冲击，起降过程中支腿可吸收部分冲击能量，避免冲击力直接传导至中心的电子设备区域；飞行过程中机臂的刚度可抵消电机转动产生的高频振动，减少振动对飞控传感器的干扰，提升飞行姿态的稳定性。
