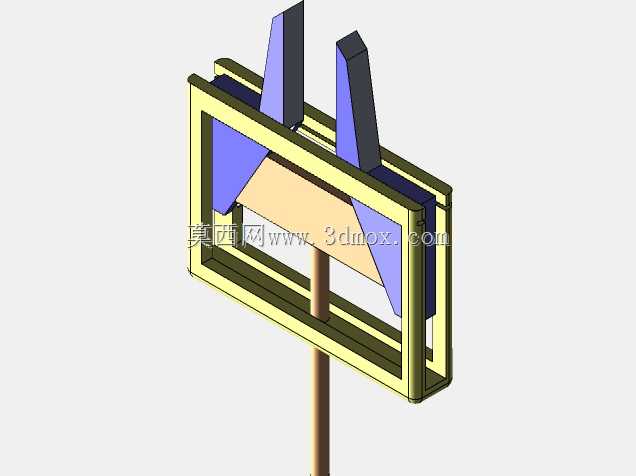

平行夹取式双指机械夹持手爪结构

这款夹持手爪属于工业机器人末端执行器范畴，主要适配轻载搬运、分拣工位的作业需求，常见于3C电子零部件上下料、小型注塑件取件、实验室样件转移这类对夹持行程要求适中、夹持力不需要过大的场景，区别于重载液压夹持手爪，它的结构更紧凑，动作响应速度更快，适配桌面级小型机械臂的安装负载上限。从实际功能来看，它采用双指平行夹取的动作逻辑，两个夹指沿固定导轨做同步对向开合运动，相比摆转式夹爪，它的夹持中心点不会随开合行程变化，在抓取规则方形、矩形工件时不需要额外补偿夹指摆转带来的位置偏移，对视觉引导定位的适配性更好，能减少工位调试时的坐标标定工作量。设计思路上，整个手爪采用框架式承载结构，外围的矩形框体作为夹指运动的承载基座，夹指的滑动副直接集成在框体的内侧导向槽内，不需要额外加装独立直线导轨零件，既压缩了整体结构的厚度尺寸，也减少了装配时的同轴度调整环节，夹指的驱动端预留了标准安装接口，可以根据实际工位的动力配置选择微型气缸、伺服电缸或者电磁铁作为动力输入源，不需要改动主体框架结构就能完成动力单元的替换。外形尺寸方面，手爪主体的矩形框架长宽比控制在1.4:1左右，整体厚度不超过夹指闭合状态下总宽度的三分之一，安装端采用单杆式连接结构，杆部直径适配常规小型机械臂的末端法兰安装孔位，安装边界上，夹指完全张开时的最大行程能覆盖常规60mm宽度以内的工件夹持需求，夹指的工作面预留了防滑垫安装槽，可以根据被抓取工件的材质更换橡胶、聚氨酯或者金属防滑齿面，避免夹伤工件表面或者出现夹持打滑的情况。结构细节上，两个夹指的背部设计有同步联动的楔形槽结构，配合中间的楔形驱动块就能实现单动力输入下的双指同步开合，不需要额外加装齿轮齿条同步机构，减少了运动副的数量，也降低了日常维护时的润滑点位，整个手爪的运动部件没有外露的线缆或者管路，在有少量粉尘、切削液飞溅的工位也能稳定运行，不会因为杂物进入运动副出现卡滞问题。夹指的造型采用上窄下宽的楔形结构，在伸入狭窄空间取件时，夹指上端的窄边能更容易避开周边的工装干涉，下端的宽面则能保证和工件有足够的接触面积，降低夹持时的接触面压强，避免薄壁工件被夹变形。在实际工位适配时，这款手爪的安装杆长度可以根据机械臂的工作高度做截短调整，不需要重新加工主体结构，框架侧面预留的螺纹孔可以加装接近开关，用来检测夹指的开合到位状态，方便接入设备的PLC控制系统实现夹取动作的闭环反馈，相比市面上的标准集成夹爪，它的结构拆解更简单，零件加工难度低，大部分结构件采用常规铝合金铣削就能完成加工，不需要特殊的工艺处理，适合小批量设备改造时的自制适配，也能作为机械设计教学中夹持机构的教学演示结构，帮助初学者理解平行夹爪的运动原理和结构设计逻辑。
