小型立式数控铣床结构设计方案

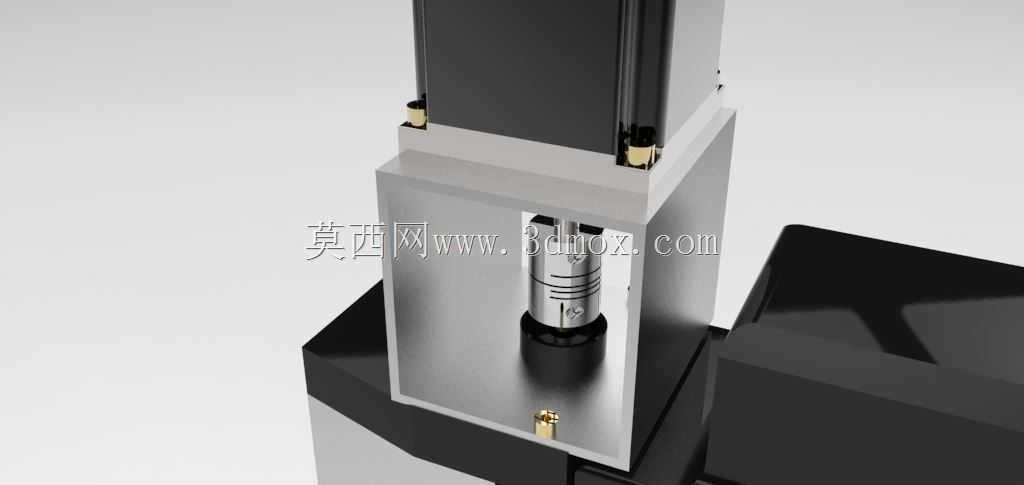

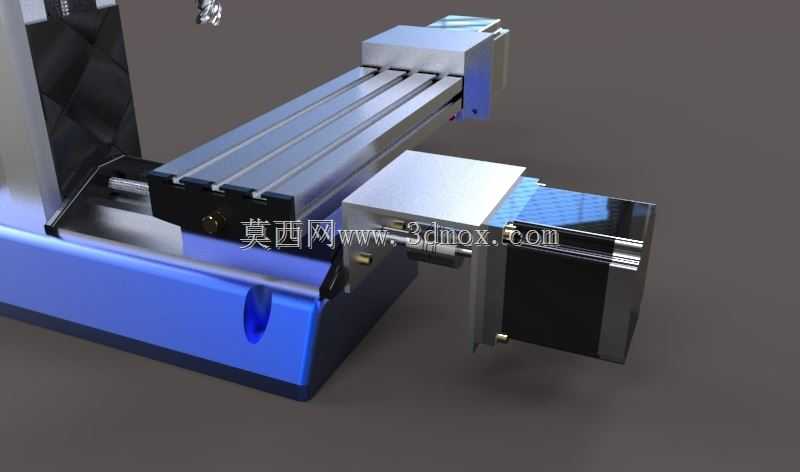

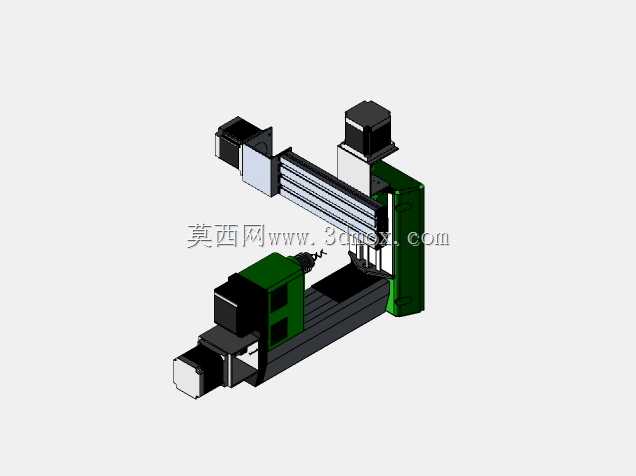

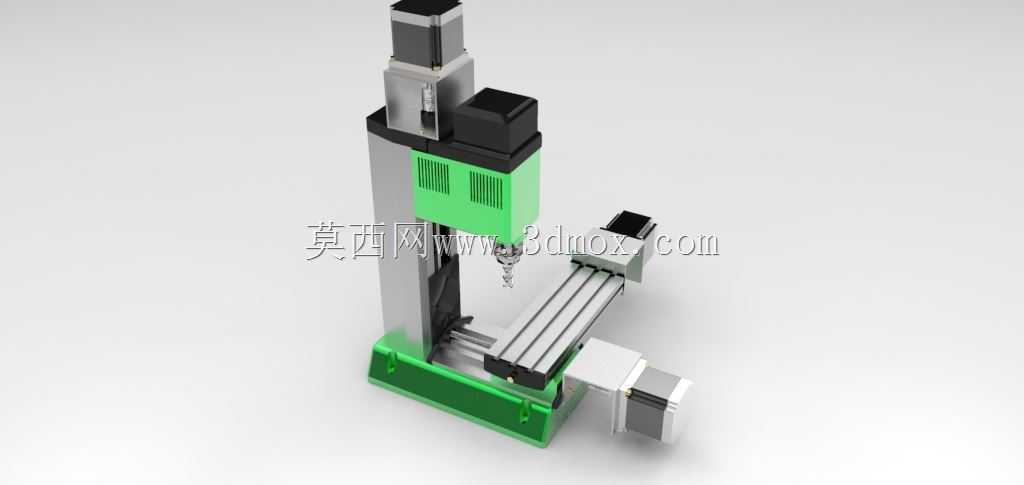

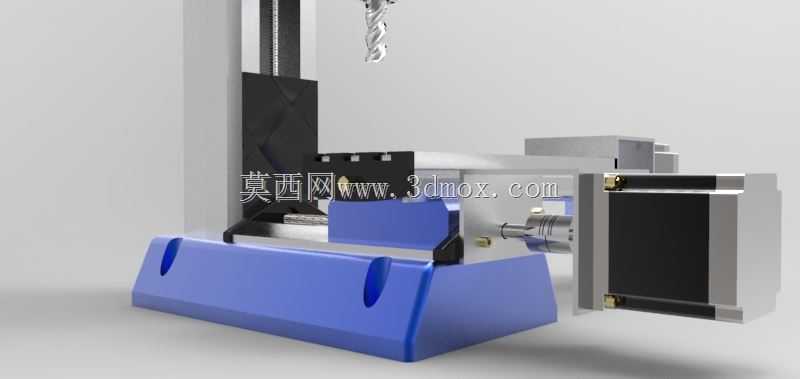

这款小型立式数控加工设备的结构设计，核心面向小尺寸零件的精密加工场景，适配教学实训、小型工坊零件打样、精密五金小批量加工等实际使用需求，整体结构采用立式龙门布局，床身底座为整体式铸造结构设计，底部预留了四个水平调节安装孔位，可直接固定在标准重型工作台上，安装时需保证底座平面水平度误差不超过0.02mm每米，避免长期运行导致导轨磨损不均。设备的Z轴传动单元布置在立式立柱正面，采用线性导轨搭配滚珠丝杠的传动组合，主轴单元安装在Z轴滑台上，主轴电机采用伺服直驱结构，可实现高转速下的稳定切削，适配铝件、铜件、工程塑料等软质金属及非金属材料的铣削、钻孔、攻丝加工，也可针对小型钢件进行轻负荷切削作业。X轴传动单元布置在底座上方的工作台下方，Y轴传动单元集成在X轴滑台之上，三个运动轴的行程均针对小型零件加工做了优化，不会出现大行程机床加工小零件时的空行程浪费问题，各轴的行程限位均采用硬限位加软限位的双重防护设计，硬限位为安装在导轨两端的聚氨酯缓冲块搭配行程触发开关，软限位则通过控制系统的坐标参数设置实现，避免超程运行导致的传动部件损坏。从结构设计思路来看，这款设备优先保证了小空间下的刚性表现，立柱与底座的连接面采用大面积贴合加定位销的固定方式，减少连接部位的装配间隙，主轴箱的壳体采用加强筋结构设计，在控制整体重量的前提下提升壳体的抗振性能，避免切削过程中出现振刀影响加工表面质量。设备的走线全部采用拖链内置布置，X、Y、Z三个轴的动力线、信号线均收纳在对应轴的工程塑料拖链内，拖链的弯曲半径满足线缆最小弯曲半径要求，长期往复运动不会出现线缆折损问题，各轴的伺服电机均布置在传动丝杠的端部，通过联轴器直接连接丝杠，减少中间传动环节的背隙，装配时可通过调整电机安装座的位置保证丝杠与电机轴的同轴度，同轴度误差需控制在0.01mm以内，降低运行过程中的噪音和传动损耗。工作台面采用T型槽设计，可搭配通用夹具、组合夹具实现不同形状小零件的装夹，T型槽的尺寸适配标准小型机床夹具，无需定制专用夹具即可完成大部分常规零件的装夹作业，工作台边缘预留了切削液回流槽，可搭配小型切削液循环系统实现湿式加工，减少刀具磨损提升加工精度。设备的整体外形尺寸紧凑，占地面积不足0.5平方米，可放置在常规工作台上使用，不需要单独做设备基础，整体重量控制在合理范围，便于小型工坊、教学实验室的场地布置，各运动轴的导轨均配备了刮屑板，可阻挡加工过程中产生的切屑进入导轨接触面，延长导轨的维护周期，日常维护仅需定期按照润滑周期给导轨和丝杠加注润滑脂即可，不需要复杂的维护操作。在实际加工场景中，这款设备可完成小型零件的平面铣削、轮廓铣削、钻孔、铰孔、攻丝等常规机加工工序，加工精度可满足IT7级精度要求，适配小型精密零件的打样和小批量生产需求，比如小型传动零件、仪器仪表结构件、模型零件等产品的加工，相比大型数控铣床，这款设备的能耗更低，操作门槛更低，适合小批量多品种的柔性加工场景，也可作为数控加工教学的实训设备，帮助学员理解数控铣床的结构组成和运动原理。设计过程中针对各部件的装配顺序做了优化，所有零部件均可从外部完成装配和拆卸，后期更换易损件时不需要大规模拆解设备，比如主轴更换、丝杠更换等维护操作，仅需拆除对应部位的防护盖板即可完成，降低了后期的维护成本，各传动部位的密封均采用耐油橡胶密封件，可阻挡切削液和切屑进入传动部件内部，保证传动系统的长期稳定运行。
