多层折叠式金属五金工具箱三维设计

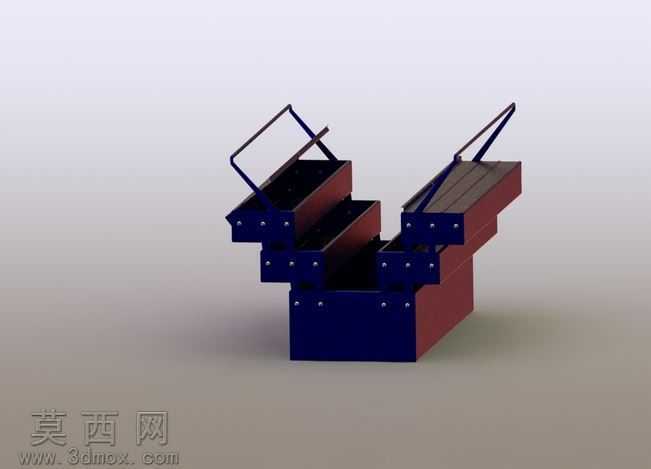

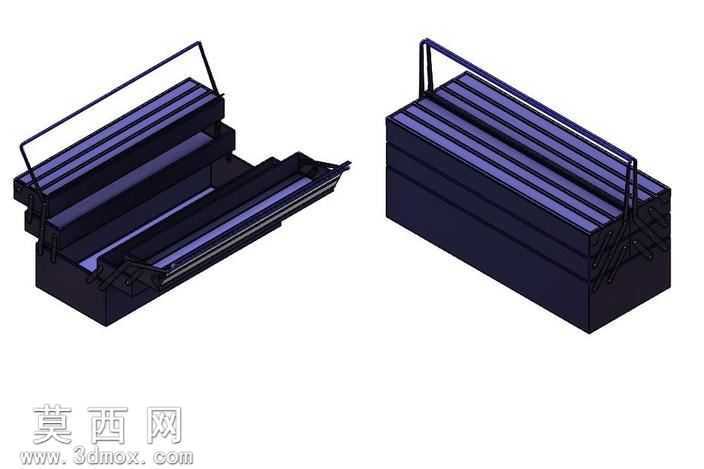

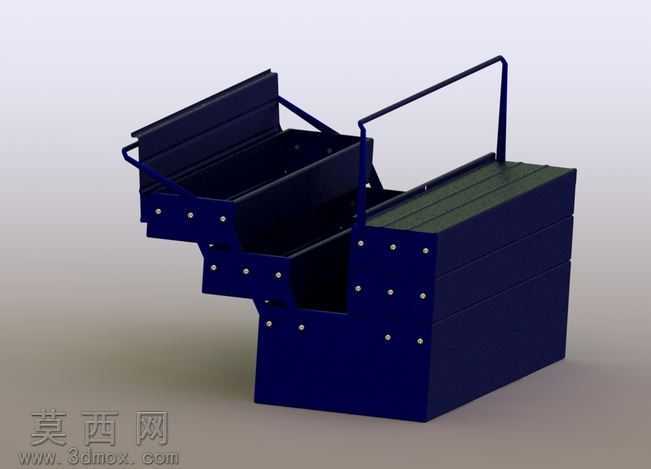

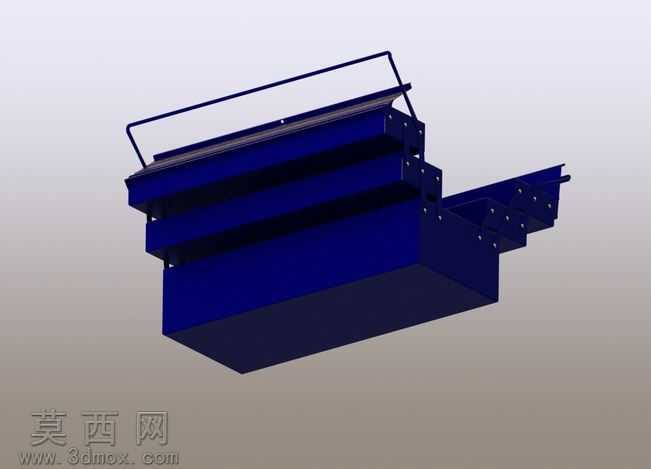

本作品为多层折叠式金属五金工具箱的三维设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，全程遵循钣金加工的工艺逻辑，对每一处板材折弯、铰接点位、卡扣结构都做了精准的尺寸约束，确保模型可直接对接钣金下料、折弯成型的实际生产流程。渲染阶段采用哑光深紫金属材质模拟箱体的冷轧钢板基材，搭配金属磨砂质感的顶部提手，还原工业级五金工具的真实触感，通过等轴测视角同时呈现箱体闭合与完全展开两种状态，清晰展示结构的运动逻辑。结构设计上采用经典的多段连杆铰接折叠方案，闭合状态下为规整长方体，三层储物槽完全收纳于外框内部，侧边的联动连杆在提手抬起时自动锁止，避免搬运过程中箱体意外展开；展开时三层储物槽随连杆运动逐层抬升错开，每一层储物槽都设置有独立的分隔条，可对不同规格的扳手、螺丝刀、量具等五金工具做分类收纳，最下层的加深槽体可放置体积较大的电动工具配件，整体结构的铰接间隙经过反复调整，既保证折叠展开的动作顺滑无卡滞，又不会出现结构松垮晃动的问题。设计思路围绕五金从业者的实际使用需求展开，摒弃多余的装饰性结构，全部以功能性为核心导向，顶部的一体式弧形提手做了圆角过渡处理，提升长时间搬运的握持舒适度，箱体边缘全部做折弯卷边处理，避免锋利的板材切口划伤使用者，整体结构紧凑、收纳容量大，兼顾便携性与分类储物的实用性，可作为五金工具收纳产品开发、钣金结构教学的参考模型。
