电脑CPU散热排气多叶片风扇结构

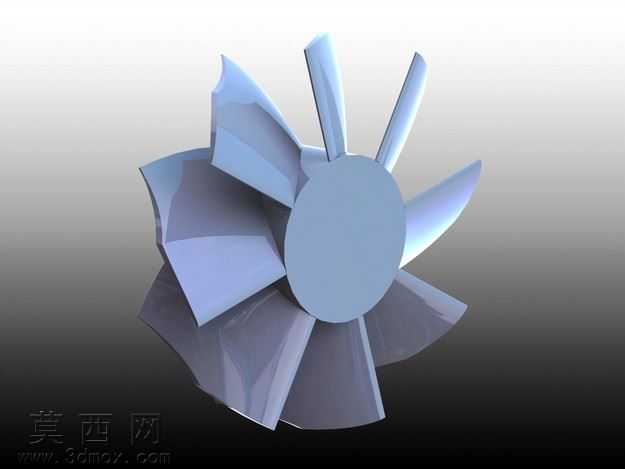

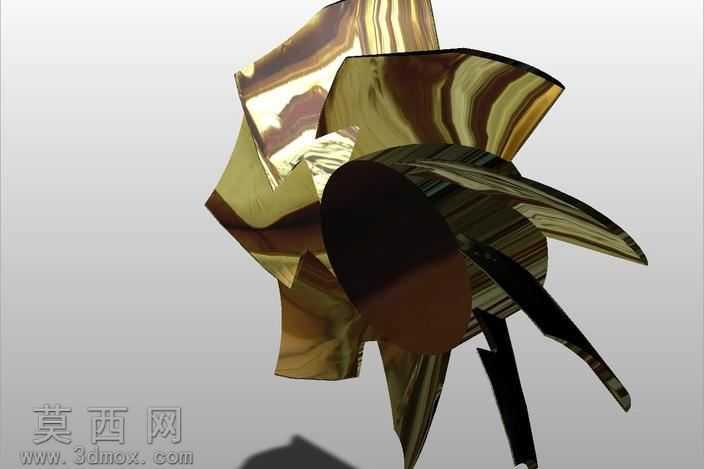

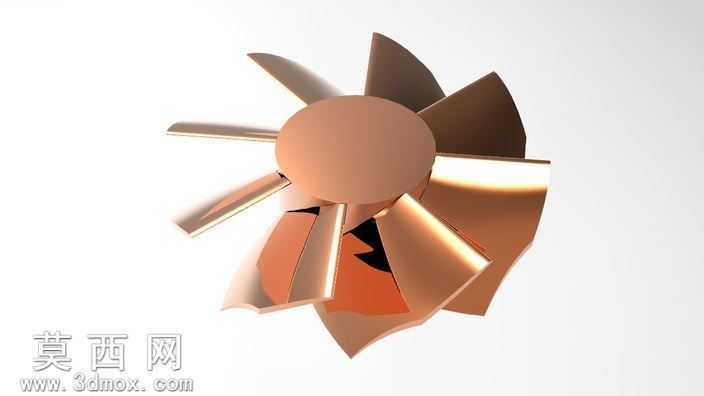

本作品为适配电脑CPU散热场景的排气风扇三维模型，建模阶段围绕CPU狭小安装空间的散热需求展开结构设计，首先确定多叶片错位排布的核心构型，区别于常规轴流风扇的单层等距叶片设计，采用双层交错式叶片布局，在SolidWorks中通过草图绘制单个叶片的翼型截面，沿中心轮毂做圆周阵列后调整上下层叶片的偏转角度，上层叶片侧重引导气流垂直下压覆盖CPU核心区域，下层叶片侧重将换热后的热流快速向机箱外侧导出，避免热流在CPU鳍片区域形成紊流滞留。建模过程中对叶片边缘做了微小的圆弧倒角处理，既还原真实注塑件的工艺特征，也能在渲染阶段避免尖锐边缘产生的生硬反光，轮毂部分采用中心带定位凸台的圆柱结构，预留了与风扇电机转轴配合的安装孔位，孔位公差按照常规微型散热电机的装配标准设定，保证模型可直接用于后续的装配干涉检查。材质渲染阶段，整体风扇主体采用哑光银灰色ABS工程塑料材质，调整材质的粗糙度参数模拟注塑成型后的细腻磨砂质感，叶片表面添加极细微的颗粒纹理还原真实产品的表面处理效果，轮毂中心的圆形区域采用略深的金属灰色材质，区分转轴压盖与叶片主体的材质差异，场景搭建采用浅灰渐变背景，布置三点式柔光光源，主光源从斜上方45度照射，突出叶片层叠的立体结构与曲面弧度，辅助光源从侧方补光消除叶片间隙的死黑区域，背光源勾勒风扇整体轮廓避免模型与背景融合。结构设计上充分考虑CPU散热的气流特性，每片叶片的扭转角度从根部到叶尖做渐变处理，根部扭转角度更大保证轮毂附近的气流推送能力，叶尖角度平缓降低旋转时的风切噪音，叶片与轮毂的连接位置做了加厚过渡处理，模拟真实产品的加强筋结构，避免长期高速旋转出现叶片断裂的问题，整体模型无多余冗余特征，所有曲面均做了连续性检查，不存在破面、重叠面等问题，可直接导出为STEP、IGES等通用格式用于结构仿真、3D打印验证或者散热方案演示，能够直观展示CPU排气风扇的双层叶片气流组织逻辑，为电脑散热系统的方案优化提供直观的三维参考。
