快拆式带手轮管夹锁紧机构设计

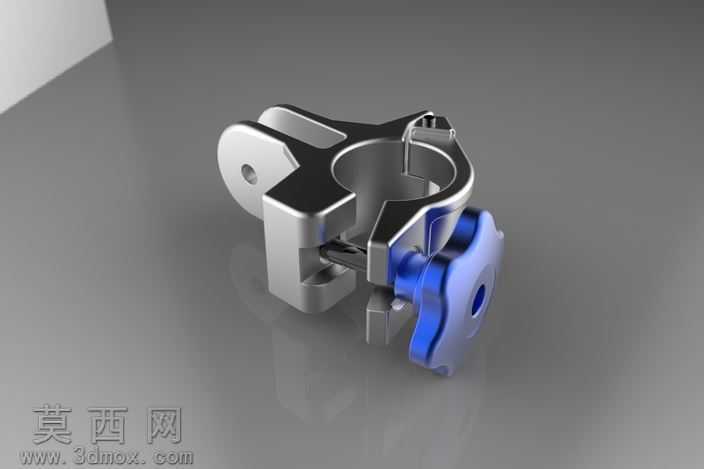

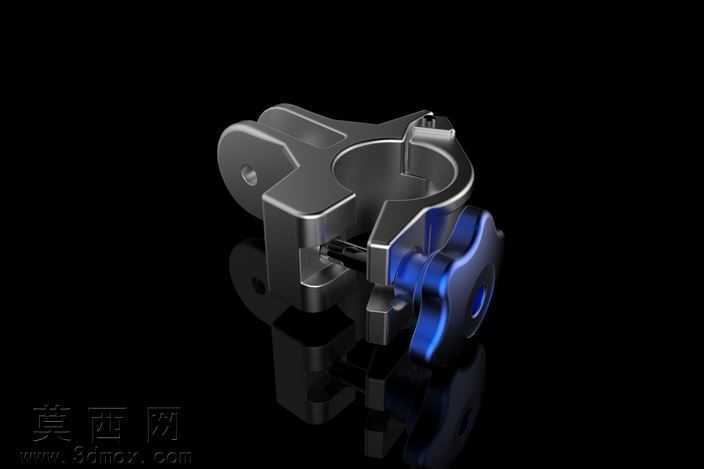

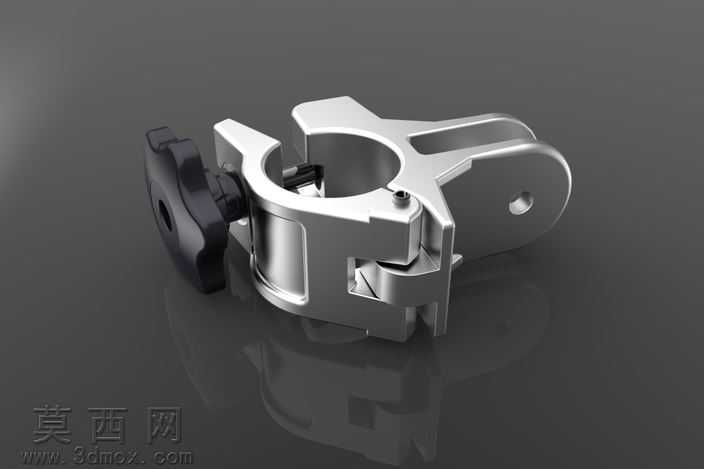

本作品为快拆式带手轮管夹锁紧机构的三维建模成果，建模过程中严格遵循机械加工的公差配合规范，对每一处结构细节都进行了精准还原。首先从整体功能需求出发，该机构主要用于圆管类构件的快速装夹与锁紧，因此主体采用环抱式夹座结构，建模时先绘制夹座的环形夹持内腔轮廓，通过拉伸、切除等基础特征构建夹座的主体框架，再对夹座的开合铰接部位进行细节处理，预留出销轴的装配间隙，保证夹座可以顺畅开合以适配对应管径的管件。夹座两侧的连接耳部位做了加厚处理，建模时通过圆角过渡消除应力集中隐患，同时在耳片上预留出锁紧螺杆的穿装孔位，保证螺杆装配后不会出现卡滞。手轮部分采用符合人体工学的蝶形造型，建模时通过多段曲面放样构建手轮的握持轮廓，边缘做圆弧倒角处理，提升手动操作时的握持舒适度，手轮中心预留与锁紧螺杆配合的螺纹孔，建模时按照标准公制螺纹的参数进行特征绘制，保证螺纹配合的传动精度。材质渲染阶段，夹座主体赋予金属哑光镀铬材质，还原金属零件的磨砂金属质感，调整反射参数让金属表面呈现出柔和的环境反光，避免过度反光造成的视觉失真；手轮部分赋予蓝色工程塑料材质，添加细微的磨砂纹理，模拟工业级塑料旋钮的真实触感，销轴与螺杆部分赋予亮面不锈钢材质，通过材质差异清晰区分不同功能的零件，让整体装配关系一目了然。结构设计上采用偏心快拆与螺纹锁紧结合的思路，既可以通过手轮旋转实现常规的螺纹锁紧，也能通过扳动手轮实现快速开合，无需完全拧下螺母即可完成管件的装拆，大幅提升装夹效率。夹座的夹持内腔做了微幅的弧度优化，保证与圆管外壁的贴合面积最大化，提升锁紧后的摩擦力，避免装夹后出现打滑移位的问题。铰接部位的销轴采用间隙配合设计，既保证开合动作顺畅，又不会出现过大的旷量，整体结构紧凑无冗余设计，所有零件都具备实际加工可行性，没有无法落地的异形结构，可直接用于工装夹具、管线固定、设备机架连接等场景的结构参考。
