辊形钣金冲压生产线输送承载装置

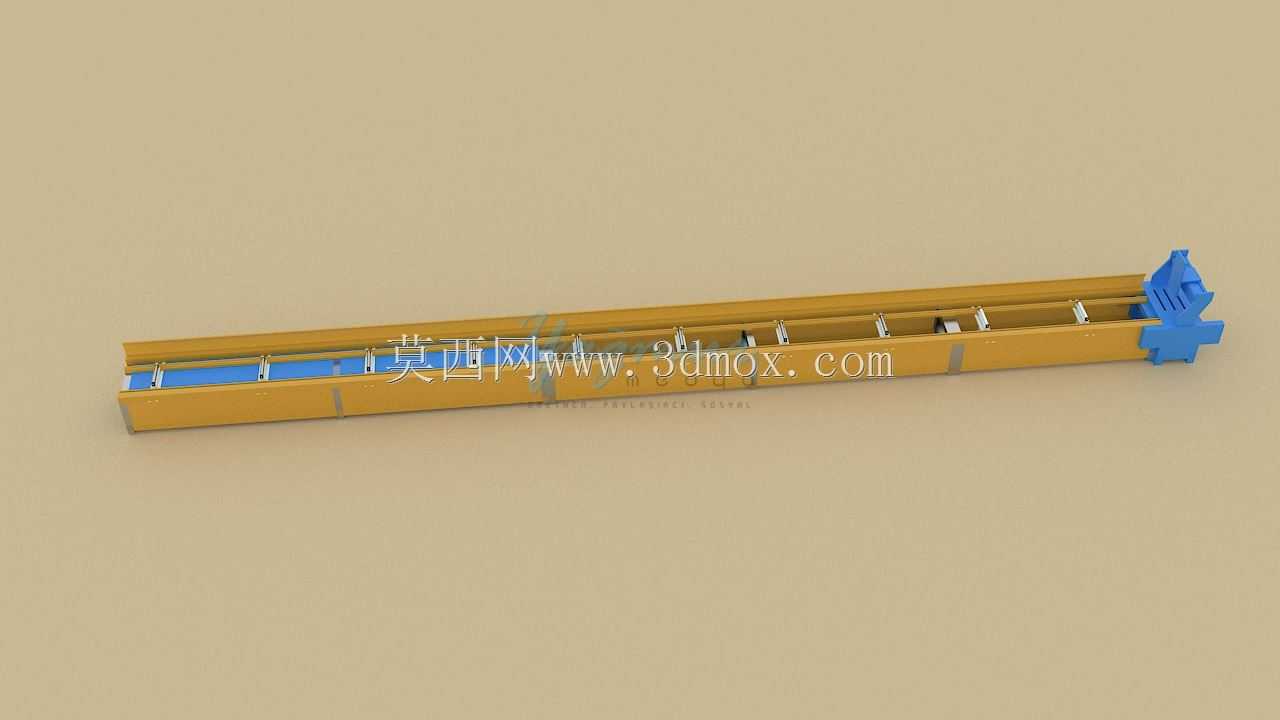

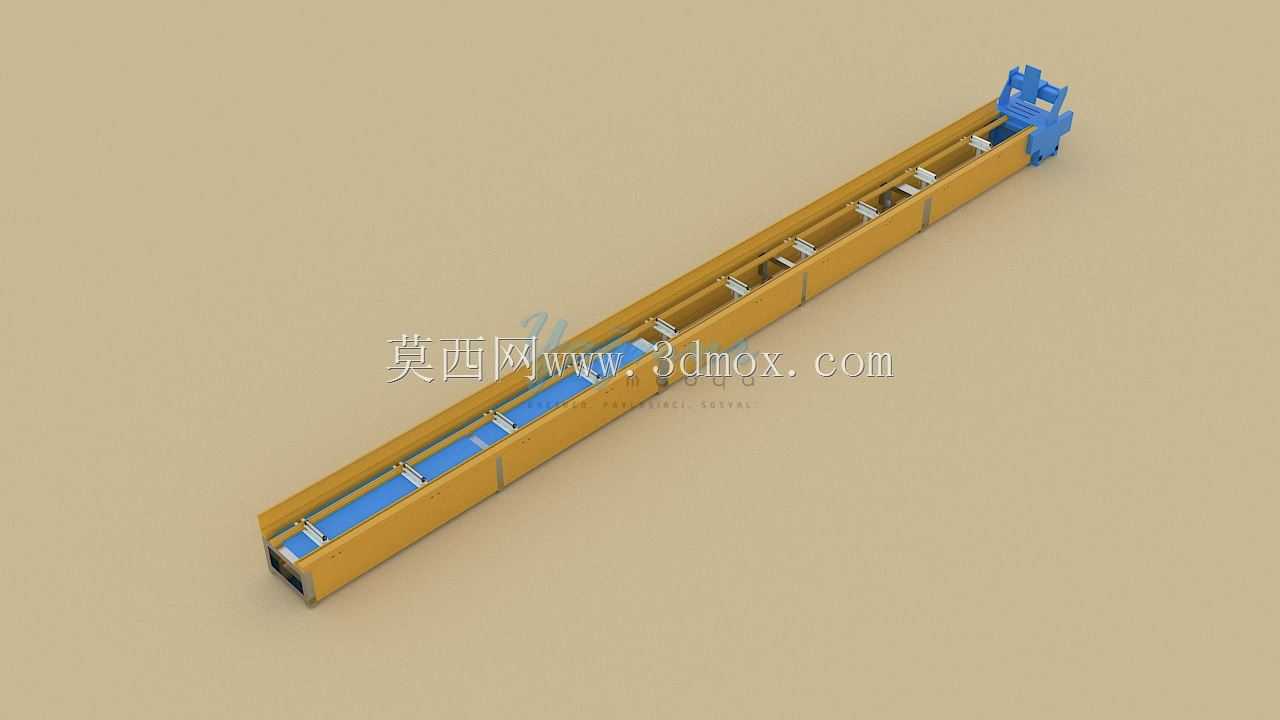

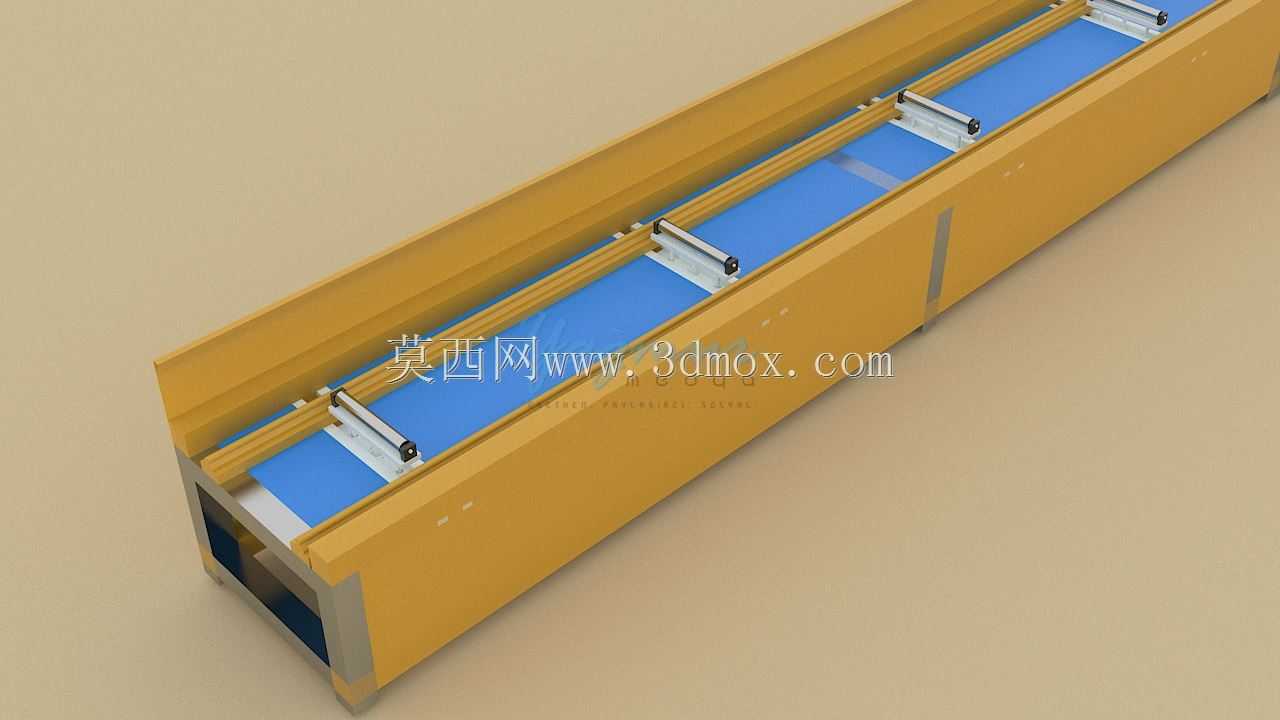

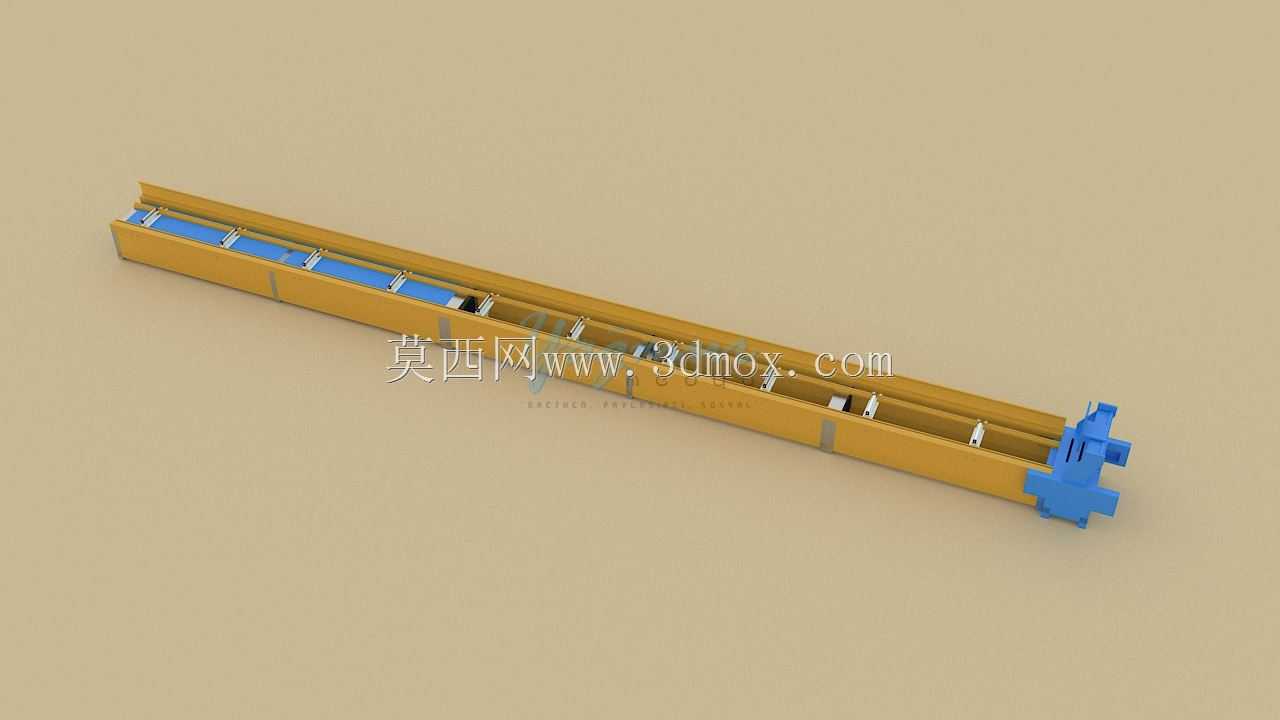

　　在钣金冲压连续生产场景中，这类长条形辊形承载装置是串联多工位冲压工序的核心衔接部件，主要承担板料在各冲压工位间的精准输送、定位承托功能，适配厚度0.8-3mm的冷轧钢板、镀锌板等常用钣金原材料的连续冲压作业，可覆盖家电外壳钣金件、汽车结构加强件、电气柜安装板等多类冲压件的生产线配套需求。从结构设计逻辑来看，装置主体采用分段式铝型材拼接作为主承载梁，整体长度可根据生产线工位排布灵活调整，单段标准梁长度控制在1200mm，拼接处采用嵌入式定位销配合螺栓锁紧，保证整体直线度公差控制在0.2mm/m以内，避免长距离输送过程中板料出现偏移卡滞。主承载梁内侧沿长度方向等距布置多组浮动托辊，托辊表面包覆聚氨酯防滑层，托辊安装座采用腰型孔固定，

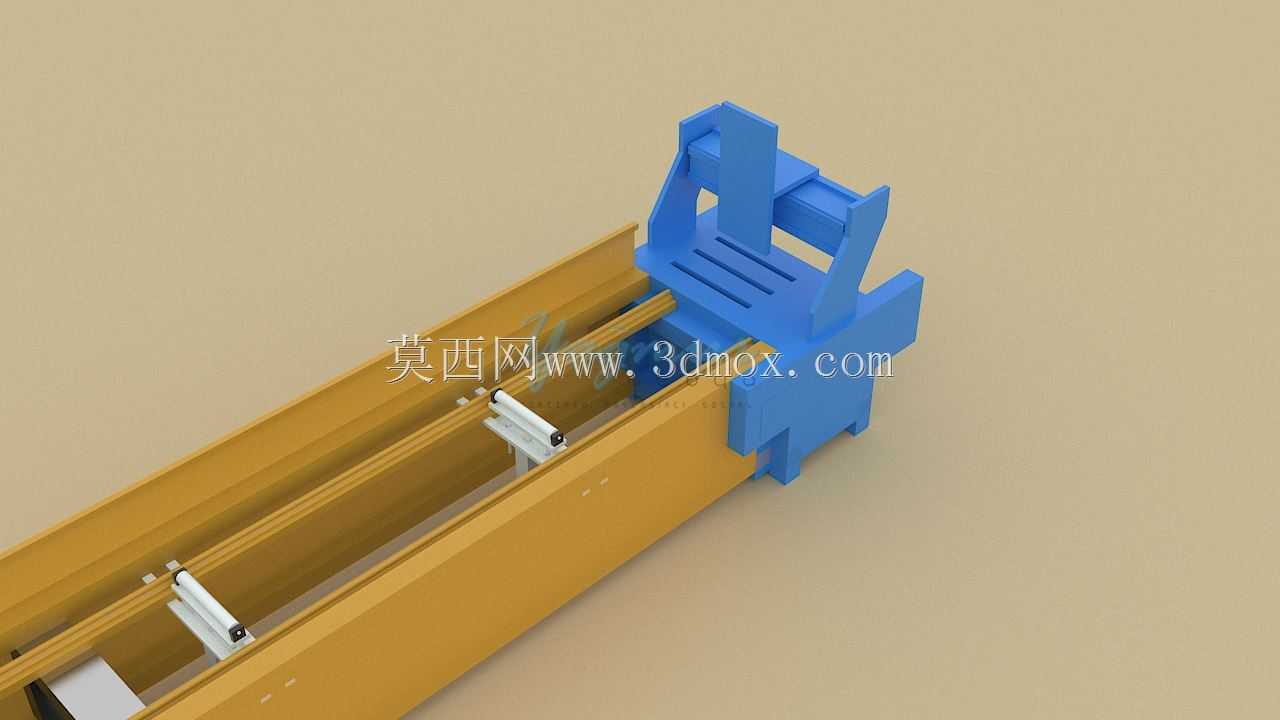

　　可根据输送板料的宽度调整左右托辊的间距，调整范围覆盖200-800mm，适配不同幅宽的钣金原料输送需求。装置末端设置的蓝色快换对接结构，是整线衔接的关键设计，该结构采用卡扣式快装接口，可直接与冲压设备的出料端、下一组输送单元或者废料收集机构对接，对接定位精度可达0.1mm，无需现场配焊或者二次打孔，大幅缩短产线安装调试的周期。从安装边界来看，装置主体宽度控制在150mm，安装基面距离地面的标准高度为850mm，可通过底部的可调支撑脚进行±50mm的高度微调，适配不同型号冲压设备的出料口高度差；主承载梁侧面预留有传感器安装槽，可直接安装光电位置传感器、到位检测开关，无需额外焊接安装支架，传感器布线可沿型材内部的走线槽布置，

　　避免生产过程中线缆被板料剐蹭破损。在实际运行过程中，托辊组采用无动力随动设计，依靠前端送料机构的推力带动板料滑移，托辊的转动阻力控制在0.5N以内，不会对薄板料的输送造成额外阻力导致板料变形；梁体上间隔设置的弹性压块，可在板料输送到位后提供向下的预紧力，避免冲压过程中板料出现蹿动，保证冲压尺寸的一致性，压块的压紧力可通过顶部的调节螺钉进行调整，适配不同厚度板料的压紧需求，不会因为压力过大导致薄板表面出现压痕。考虑到冲压车间的多粉尘、多油污工况，所有转动部件均采用密封式深沟球轴承，无需日常频繁注油维护，轴承座外侧设置有防尘挡圈，可阻挡冲压碎屑、切削液进入轴承内部，延长部件的使用寿命；主承载梁表面采用硬质阳极氧化处理，

　　表面硬度达到HV400以上，可抵御板料输送过程中的剐蹭磨损，同时表面的氧化层具备一定的耐油污腐蚀能力，日常清理仅需擦拭即可去除表面附着的冲压油、金属碎屑。在产线布局适配性上，该装置既可以单段使用作为单台压力机的出料承托结构，也可以多段拼接组成长达数十米的连续冲压输送线，拼接时仅需将相邻两段的对接卡扣卡合后锁紧侧面的固定螺钉即可，拼接处的托辊间距与标准段保持一致，不会出现输送断点；装置底部的支撑脚采用万向调节结构，可适应车间地面不平整的安装条件，保证整段装置的水平度误差控制在允许范围内，避免板料输送过程中出现单侧跑偏的问题。针对异形钣金件的输送需求，托辊的安装位置还可以进行非等距调整，在板料存在异形凸起的位置对应调整托辊间距，避免托辊与板料的成型部位发生干涉，保证成型后的钣金件在输送过程中不会被托辊挤压变形。
