立式冲孔生产作业机械结构设计

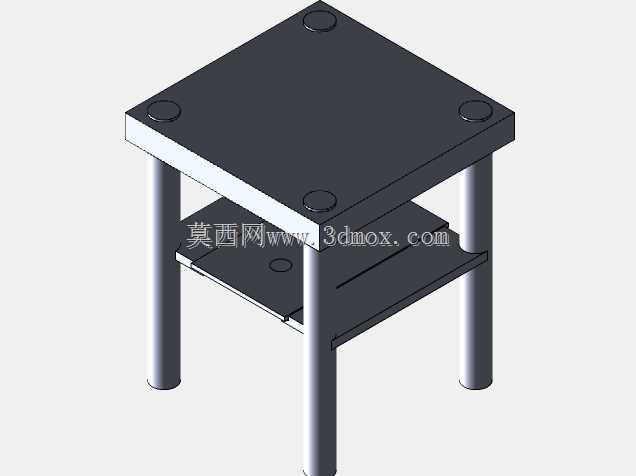

在五金零部件批量加工、钣金件成型的生产场景中，冲孔工序是决定工件孔位精度、边缘成型质量的核心环节，这类立式冲孔作业机械的设计，首先要匹配车间常规工位的安装边界，整体采用四柱式支撑框架结构，四根导向立柱沿设备四角垂直布置，上下两端分别连接顶部冲压驱动安装板与底部工件承托工作台，框架整体的横向占用尺寸适配常规1.2米宽度的生产线工位预留空间，纵向高度控制在操作人员无需登高即可完成上下料作业的范围，底部工作台预留标准T型槽安装位，可直接固定在车间预制的设备安装地基上，也可搭配减震垫铁放置在硬化地面，适配不同车间的布局条件。

从实际用途来看，该设备主要针对薄金属板材、小型型材的冲孔加工作业，可完成单孔直冲、多孔位顺序冲压的工艺动作，相比传统手动冲孔工装，其冲压动作的同轴度由导向立柱与滑动衬套的配合精度保证，冲头下行过程中不会出现偏摆，能有效避免孔位边缘撕裂、冲头崩损的问题，在五金配件厂、钣金加工车间的小批量多品种生产场景中，可快速更换对应规格的冲头与下模，完成不同孔径、不同孔位的工件加工，无需对设备主体结构做大规模调整。

功能特性上，该结构设计阶段就完成了全流程的运动仿真验证，冲头的下行行程、冲压速度、回程复位的动作逻辑都经过运动学分析校核，冲压驱动组件安装在顶部安装板的中心位置，动力输出轴与冲头安装座刚性连接，滑动座沿四根立柱做垂直直线运动，配合位置限位结构，可精准控制冲头的下止点位置，保证冲孔深度的一致性，设备的工作台面设置了可调节的工件定位挡块，操作人员放置工件时可快速对齐定位基准，减少重复找正的辅助时间，框架的立柱采用空心圆钢结构，在保证结构刚性的前提下降低设备整体自重，滑动配合面预留润滑脂加注通道，日常维护时可直接加注润滑脂减少运动磨损。

设计思路上，整个结构优先保证冲压过程的结构稳定性，四柱式的框架布局让冲压反作用力均匀分散到四根立柱上，不会出现单侧受力变形的问题，相比单臂式冲孔结构，其冲压过程的形变更小，能承受更大的冲压载荷，冲头安装座采用快换式结构设计，更换冲头时只需松开锁紧螺钉即可完成拆装，无需拆卸周边的防护或导向部件，设备的下部预留了废料收集空间，冲孔产生的边角废料可直接通过下模的落料孔落入下方的收集盒，无需额外清理工作台面的废料，在运动仿真过程中，对整个冲压周期的动作时序做了优化，冲头下行接触工件前的阶段采用较快的空程速度，接触工件冲压阶段保持稳定的匀速进给，回程阶段快速复位，在保证冲压质量的前提下缩短单工序的作业周期。

从安装边界来看，设备的外接动力接口、操作按钮的布置位置都符合常规冲压设备的人机工程要求，操作按钮设置在工作台前方的两侧位置，操作人员双手同时触发按钮设备才会启动冲压动作，避免误操作带来的安全风险，设备的整体外轮廓没有突出的尖锐结构，所有框架连接处都做了圆角过渡，安装时周边预留0.5米的维护空间即可满足日常检修、模具更换的操作需求，不需要额外占用过大的车间面积，底部的安装孔位采用通用的间距设计，可适配车间现有冲压设备的地基安装尺寸，替换老旧设备时无需重新浇筑地基，降低产线升级的改造成本。

在结构细节处理上，导向立柱与滑动衬套的配合公差经过反复校核，既保证滑动过程顺畅无卡滞，又不会出现过大的配合间隙导致冲头偏摆，顶部驱动安装板做了加强筋结构设计，承受冲压反作用力时不会出现中部下凹的变形，工作台面采用加厚钢板加工，长期承受冲压冲击也不会出现表面凹陷，整个设备的结构没有冗余的设计部件，所有构件都承担对应的结构功能，既控制了整体制造成本，也减少了后期故障点的数量，适合中小加工企业的日常冲孔生产使用。
