凸轮同步控制调整框机械结构设计

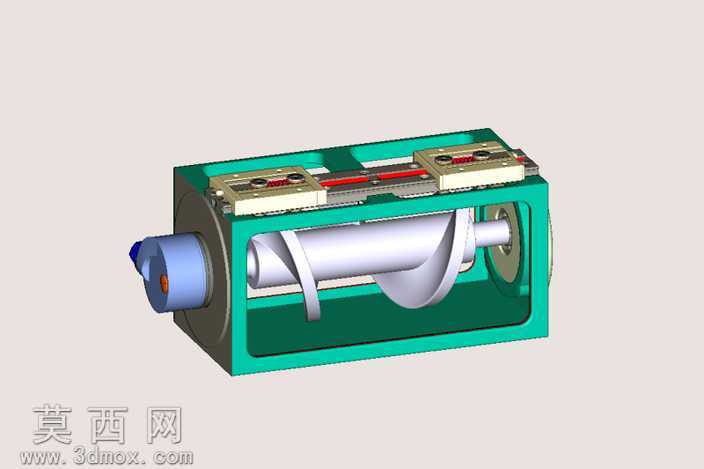

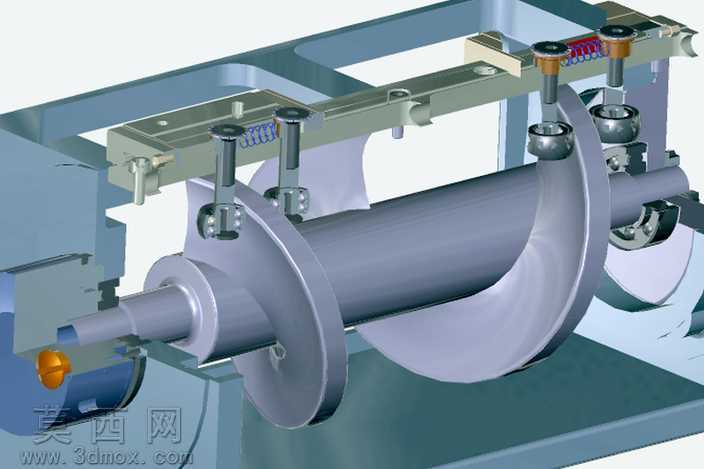

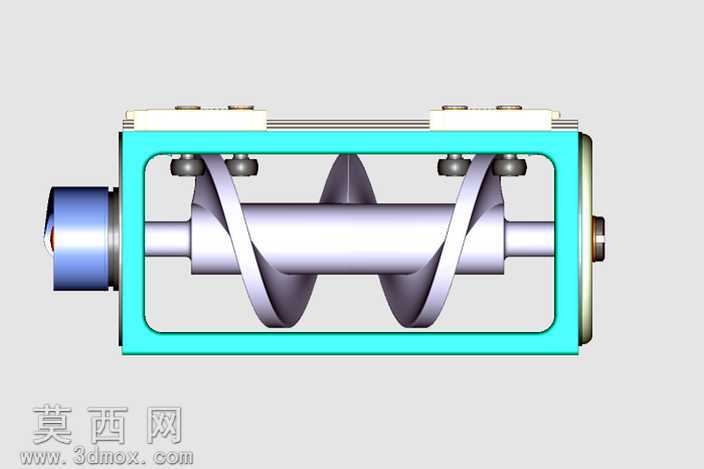

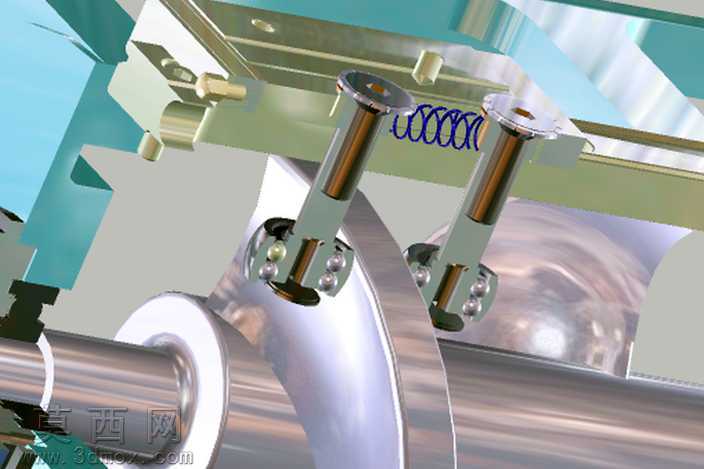

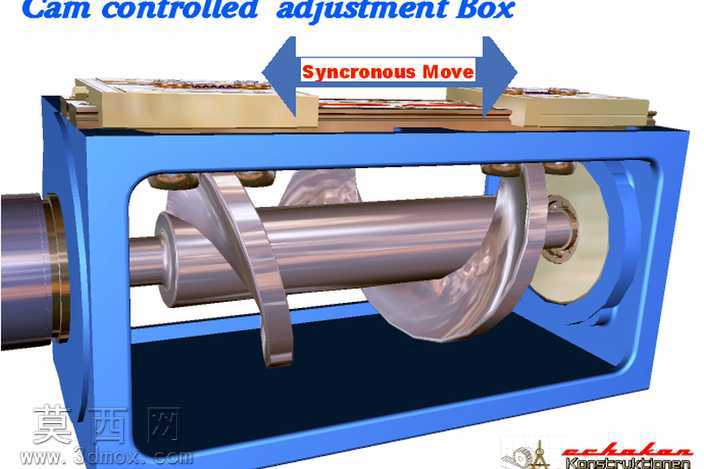

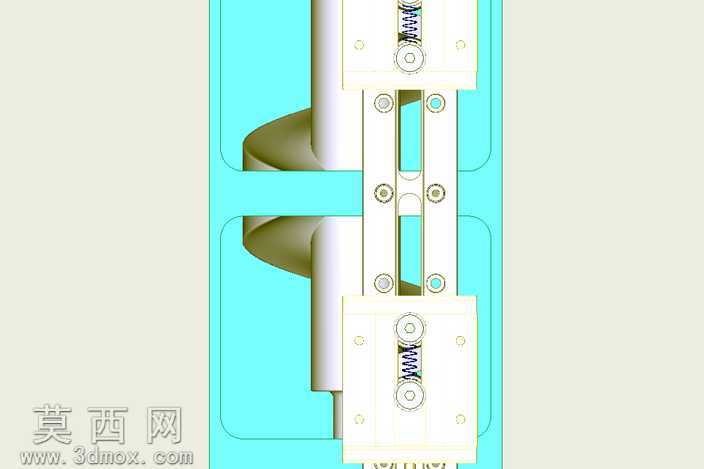

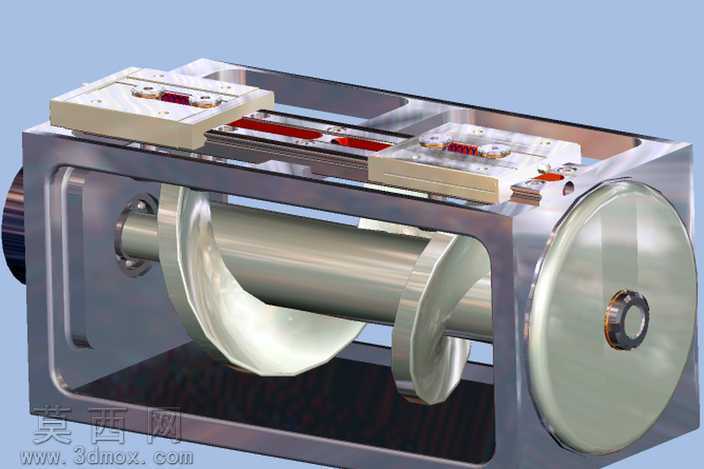

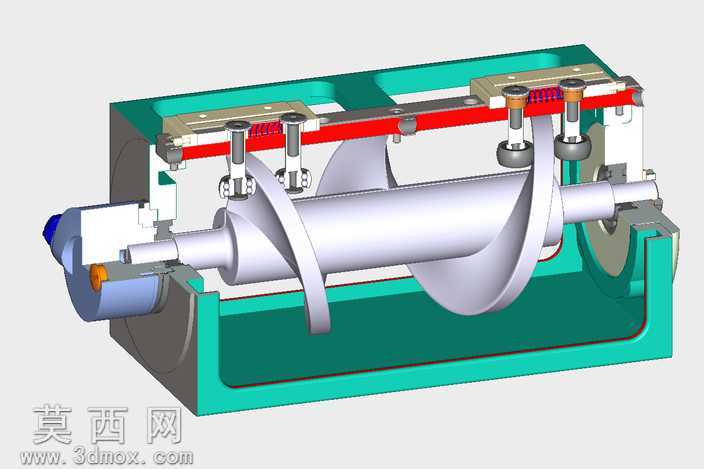

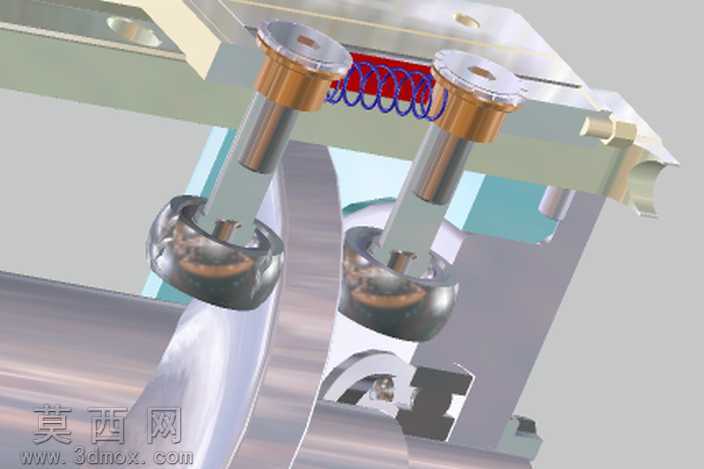

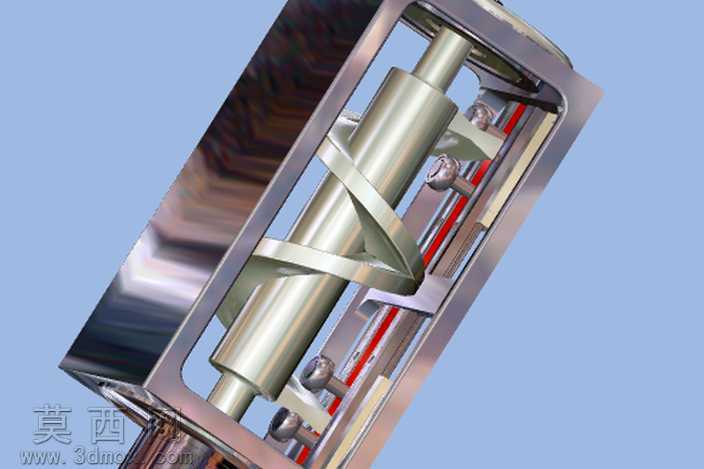

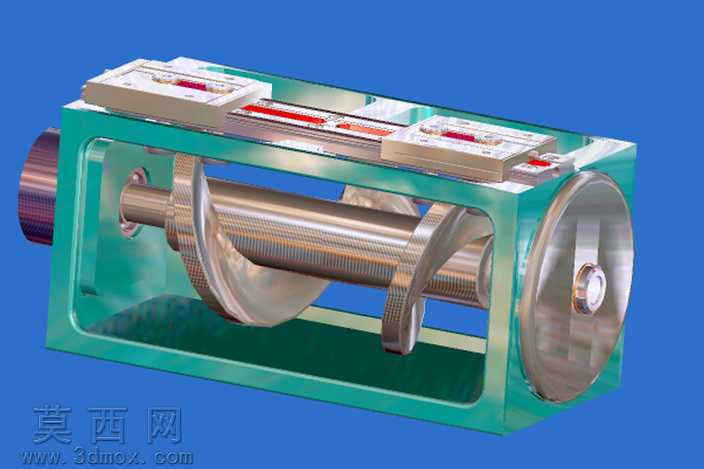

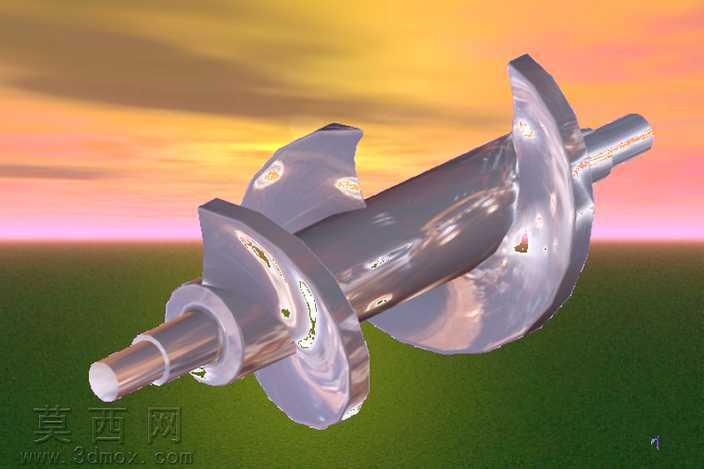

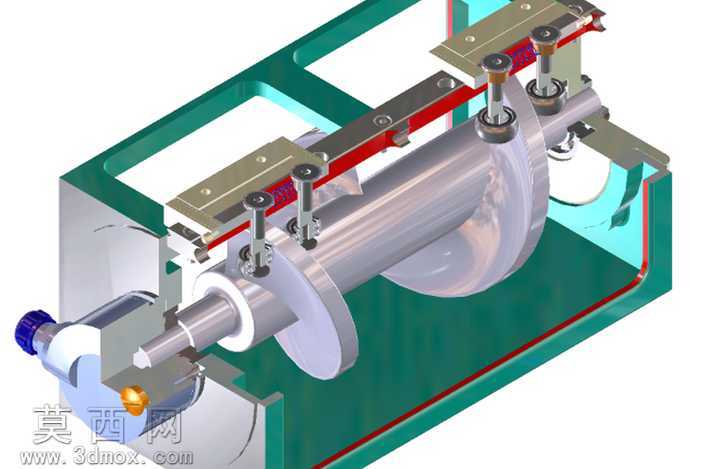

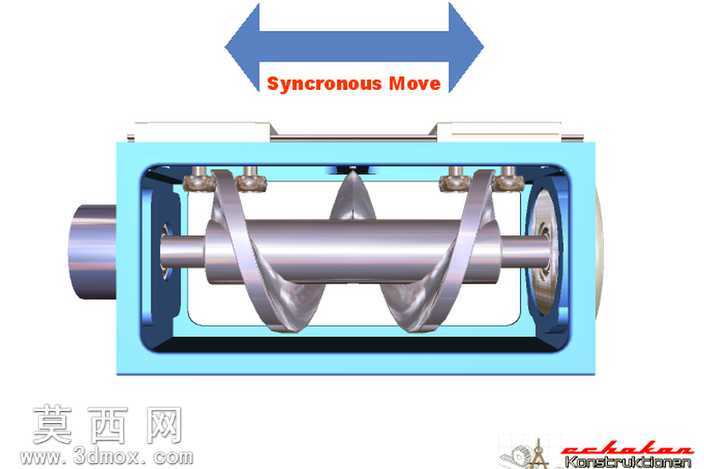

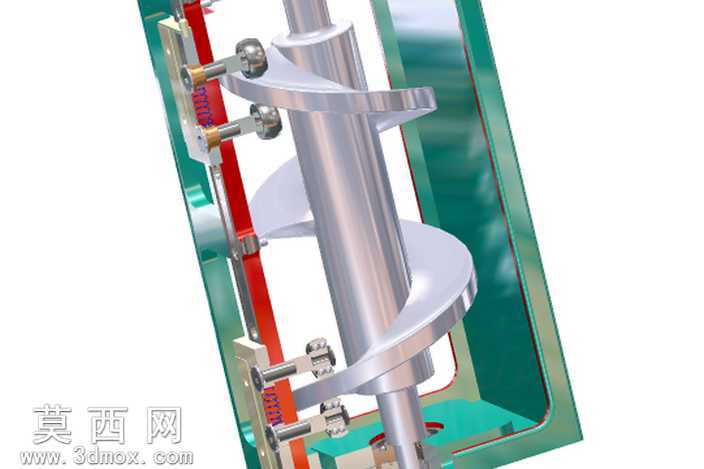

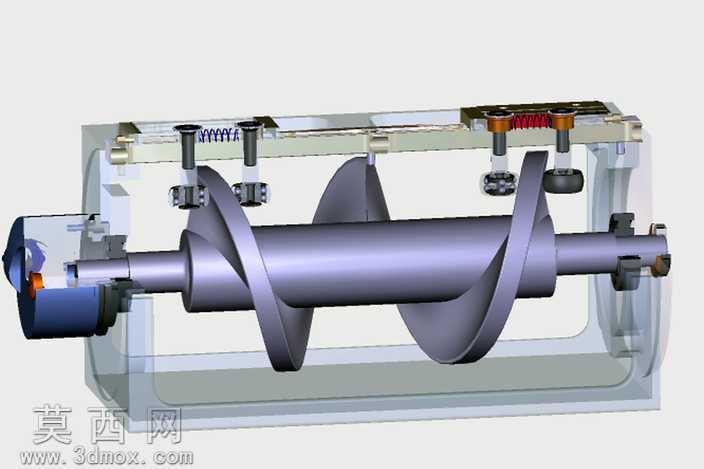

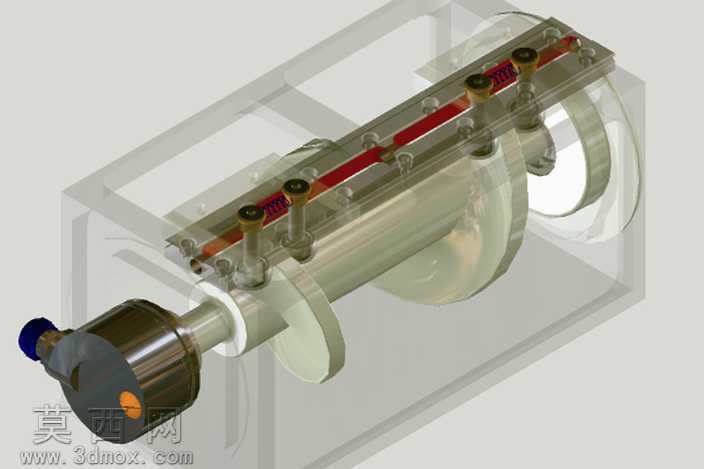

本作品为凸轮控制调整框的三维建模设计，整体采用框式承载结构作为主体支撑，建模过程中对各零部件的装配公差、配合间隙进行了严谨的参数化设定，确保虚拟装配状态下各运动部件无干涉、运动路径顺滑。外观渲染阶段，针对不同材质部件做了差异化的材质表现：框体主体采用青绿色金属漆材质，还原工业设备常用的防护涂装质感，表面添加细微的磨砂颗粒与环境反射效果，避免塑料感失真；内部的凸轮轴、传动轮等金属传动部件，采用抛光不锈钢材质，通过调整金属粗糙度、反射强度与高光参数，还原机加工金属件的亮面质感与切削纹理细节；顶部安装的控制模块则采用哑光工程塑料材质，搭配局部的红色标识色块，模拟工业控制元件的真实外观。结构设计上，核心采用双曲面凸轮同轴布置的方案，两根凸轮随主轴同步转动，可将主轴的旋转运动转化为预设轨迹的往复直线运动，实现对顶部两个控制模块的同步位置调整，搭配端部的旋转编码器组件，可实时采集主轴的转动角度、转速数据，为闭环控制提供精准的位置反馈，保证调整动作的精度与同步性。设计思路围绕工业场景下的同步调整需求展开，框体采用一体化的围合式结构，既为内部传动部件提供封闭防护，避免粉尘、碎屑进入传动副造成磨损，又通过两侧的端盖结构实现主轴的径向定位，保证长轴传动的同轴度，减少转动过程中的径向跳动。建模时对凸轮的轮廓曲线做了精准的参数化绘制，根据预设的从动件运动行程、运动规律推导凸轮轮廓的坐标点，确保从动件的运动速度、加速度符合设计要求，避免刚性冲击与柔性冲击，提升机构运行的平稳性与使用寿命。各连接部位的紧固件、定位销都做了等比例还原，保证模型的装配完整性，渲染时采用蓝色纯色背景突出主体结构，通过多角度布光展现内部传动结构的层次关系，清晰呈现凸轮与轴、框体与端盖、控制模块与从动件之间的装配关系，直观展示该调整机构的工作原理与结构特点。
