手动杠杆式板材切割压紧夹具结构

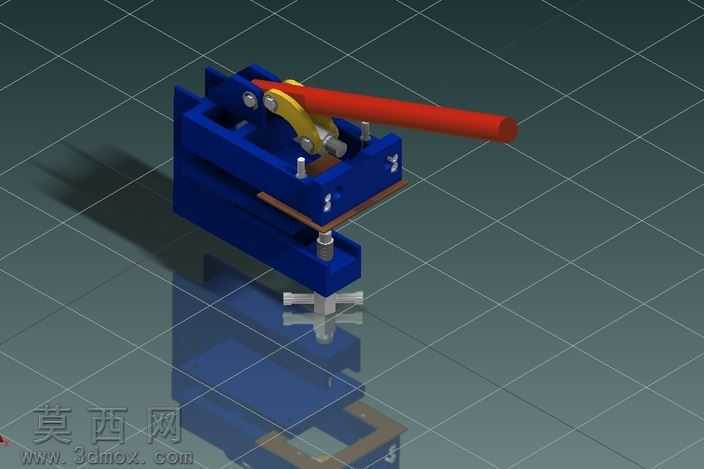

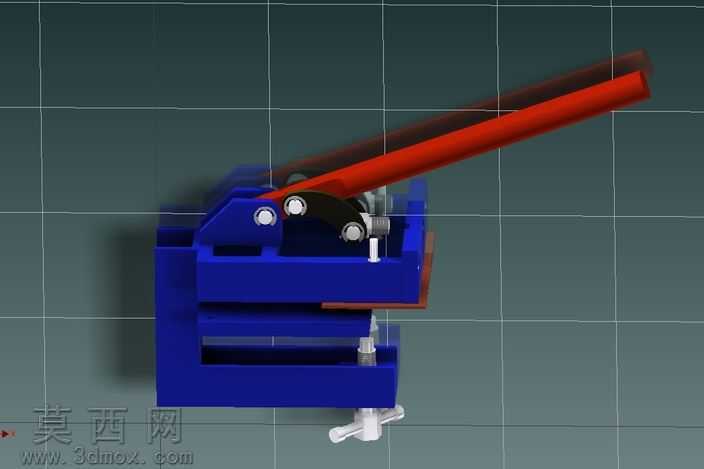

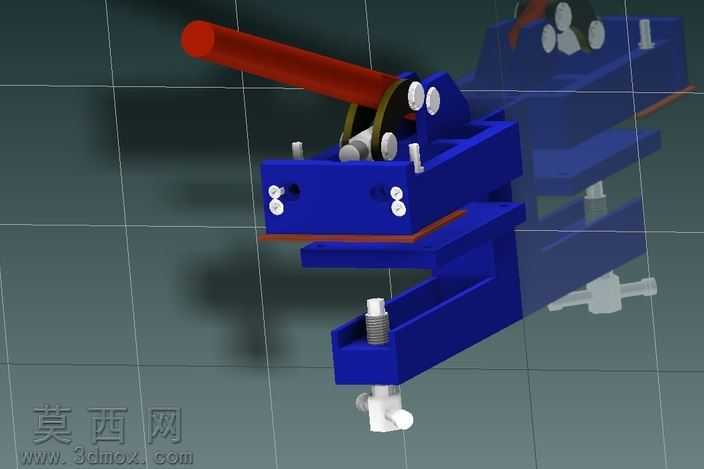

本作品为手动杠杆式板材切割压紧夹具，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工公差配合标准，对每一个零部件的尺寸、装配关系进行精准约束，确保整体结构无干涉、可实现预期的机械动作。渲染阶段采用工业产品常用的材质表现方案，主体夹座部分赋予深蓝色哑光金属漆材质，还原铸铁或钢制机架的厚重质感，表面添加细微的磨砂纹理与环境反射效果，避免塑料感；操作杠杆手柄赋予亮红色哑光工程塑料材质，与蓝色主体形成强烈视觉区分，符合工业操作件的安全色设计规范；铰接传动的肘节部件赋予亮黄色金属镀锌材质，突出运动部件的视觉辨识度；底部调节螺杆、铰接销轴等标准件赋予不锈钢金属材质，添加轻微的拉丝纹理与高光反射，还原金属加工件的真实质感；待压紧的板材赋予棕色酚醛层压板材质，表面添加细微的层压纹理，模拟常用切割垫板的材质特征。结构设计上采用经典的肘节杠杆压紧原理，通过红色长手柄的扳动，带动黄色铰接肘杆组完成过死点锁紧动作，可快速实现对下方板材的压紧与释放，压紧力稳定可靠，操作省力便捷；夹座主体采用框架式焊接结构设计，具备足够的结构刚性，可承受切割作业时的侧向力与振动；底部设置十字形调节手轮与螺杆结构，可根据待加工板材的厚度调整压紧行程，适配不同厚度的板材装夹需求；铰接位置均采用销轴连接，装配间隙控制在合理范围，保证机构动作顺畅无卡滞，同时具备足够的铰接强度。设计思路围绕小型板材切割作业的实际装夹需求展开，摒弃复杂的气动、液压驱动方案，采用纯手动机械结构，无需外接动力源，成本低廉、维护简便，适合小型加工场景、手工DIY作业、教学实训场景使用，整体结构紧凑，操作逻辑简单，无需专业培训即可快速上手，压紧状态下依靠肘节机构的死点特性实现自锁，即使受到振动也不会意外松脱，具备足够的作业安全性，可有效固定待切割板材，避免切割过程中板材移位导致的加工精度问题或安全隐患。
