1/4英寸单声道面板安装音频插孔模型

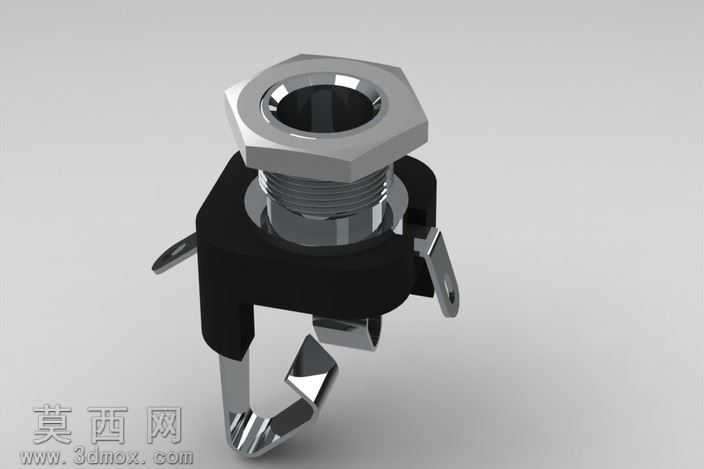

本模型为1/4英寸单声道面板安装型音频插孔，采用SolidWorks进行全参数化三维建模，完整还原了实物的全部结构细节。建模过程中首先依据实物测绘尺寸，从前端金属插接套筒开始绘制，通过旋转凸台命令生成带外螺纹的金属基座，搭配六角锁紧螺母的结构，精准还原了面板安装的固定形式，螺纹特征采用装饰螺纹线结合实体扫描的方式制作，既保证了视觉真实度也控制了模型整体面数。中部的绝缘基座采用黑色工程塑料材质，建模时通过拉伸凸台结合圆角命令还原了基座的方正外形与边缘倒角，同时预留了三个引脚的安装定位槽。下方的弹性接触引脚采用金属弹片结构，分别对应信号端与接地端，建模时通过钣金模块的基体法兰、边线法兰命令制作，还原了弹片的弯折弧度与接触端的圆弧造型，保证插接时的接触弹性结构还原准确。模型完成后在KeyShot中进行渲染，金属部件分别赋予了镀镍金属与镀锌钢板材质，调整了金属表面的粗糙度与反射参数，还原金属件的哑光金属质感；绝缘基座赋予黑色酚醛塑料材质，添加了细微的表面颗粒纹理提升真实感；场景采用柔和的三点布光，主光从侧上方打亮插孔的插接端面，辅光补全暗部细节，背光勾勒金属部件的轮廓边缘，最终渲染图清晰展现了插孔的整体结构与各部件的装配关系。设计过程中严格遵循实物的装配逻辑，各部件之间保留了合理的装配间隙，螺纹与螺母的配合尺寸、弹片与基座的卡接结构都完全参照实物设计，可直接用于音频设备的结构设计参考、装配干涉检查以及产品展示使用，模型结构完整无破面，各特征参数可编辑调整，方便后续根据不同安装需求修改尺寸参数。
