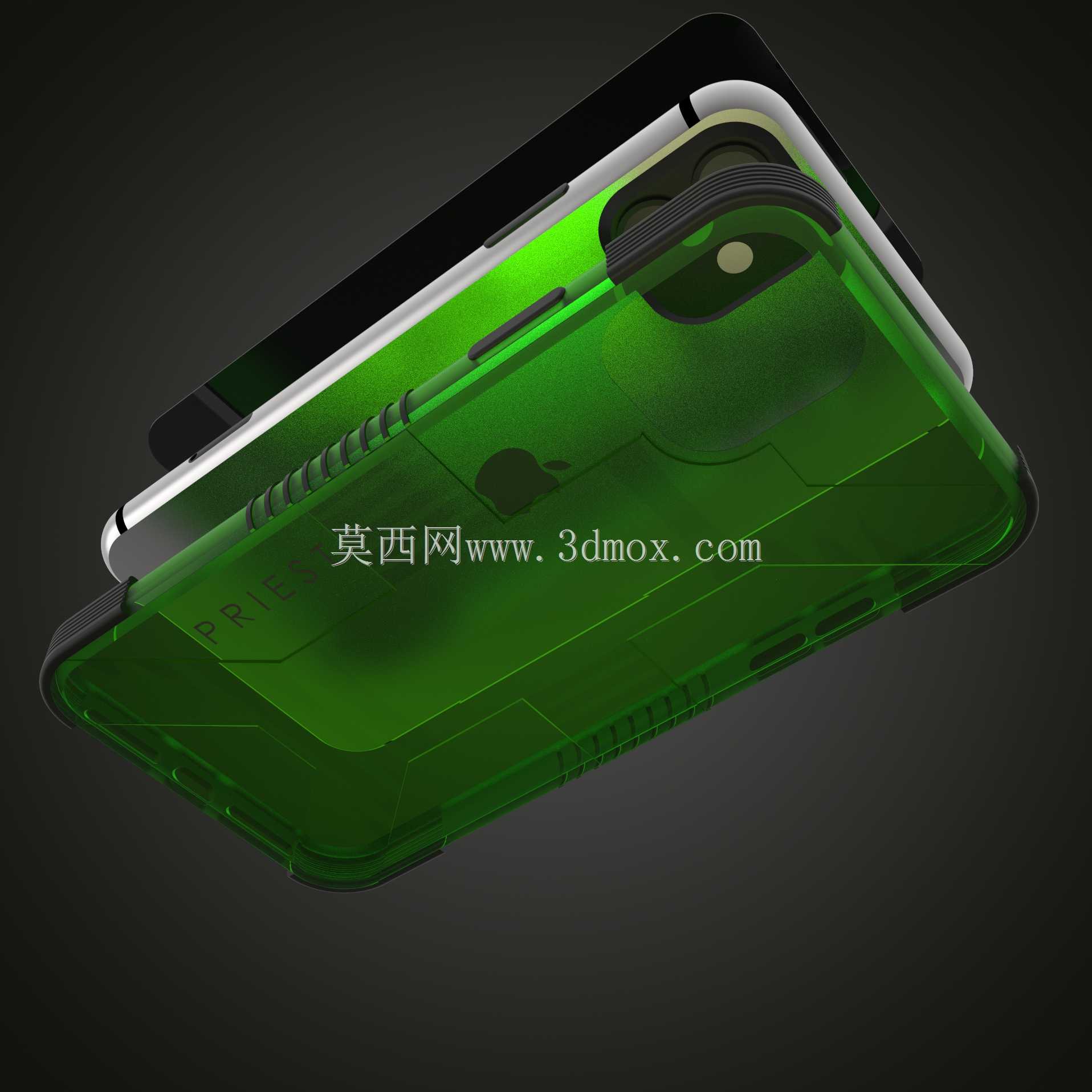

适配苹果iPhone11+的精准尺寸防护手机壳结构设计

　　做消费电子配件结构设计快十年，这类手机壳的建模从来不是照着真机描个外轮廓那么简单，首先得把实际使用场景摸透——日常通勤揣在牛仔裤口袋里和钥匙、门禁卡剐蹭是常态，偶尔从桌面、洗手台高度滑落的冲击防护是核心需求，还有夏天握持的防滑性、无线充电的兼容性、按键按压的反馈手感，每一项都要在建模阶段把边界卡准。

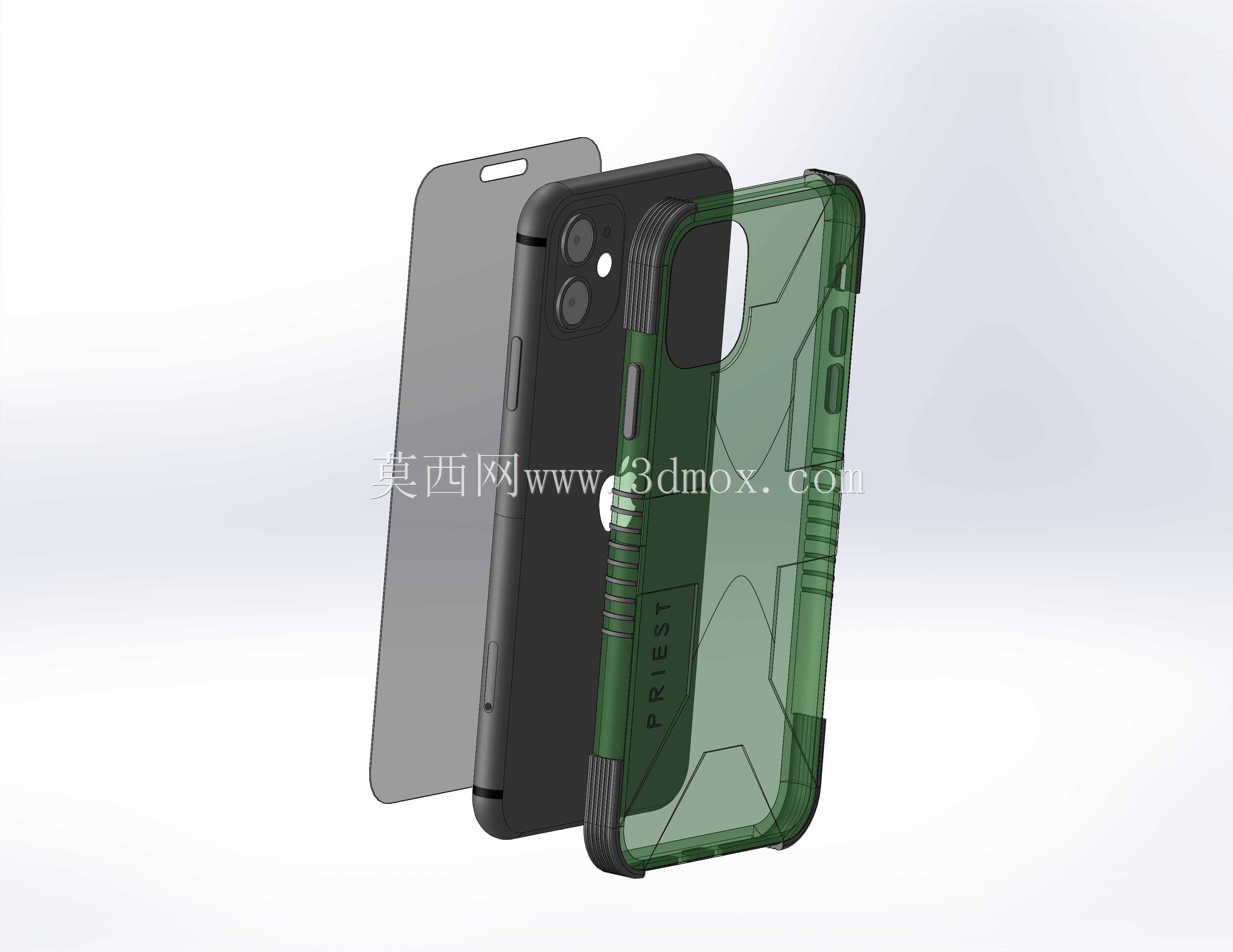

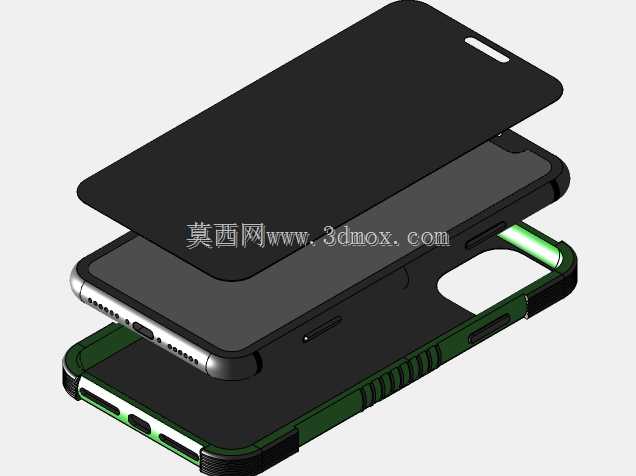

　　先聊安装边界的尺寸控制，iPhone11+的机身外轮廓是带连续圆角的矩形，中框是圆弧过渡的铝合金材质，摄像头模组在背部左上角凸起，这部分的避让是第一个要卡死的尺寸点：摄像头开孔的内边缘要比模组外轮廓单边留0.3mm的装配间隙，孔位周圈做0.8mm高的凸起防护圈，保证手机平放在桌面时镜头表面不会直接接触台面，同时这个凸起的高度不能超过1mm，不然会导致平放时手机翘边晃动感明显。机身四周的包裹边，内轮廓要完全贴合中框的弧度，单边过盈量控制在0.15mm，这个数值是反复试模调出来的——过盈量太大，用户装壳的时候要费很大劲掰，甚至会刮伤中框的阳极氧化层；过盈量太小，用久了壳子会松垮，轻微磕碰就容易和机身脱开。底部的充电口、扬声器开孔位置要完全对齐，开孔边缘做0.2mm的倒角，避免插拔充电线的时候刮到线材外皮，侧边的音量键、电源键位置，不是做通槽开孔，而是做一体化的按键凸点，凸点和壳身主体留0.1mm的活动间隙，按压行程控制在0.3mm，保证按下去的反馈感和裸机按键一致，不会出现按不动或者晃荡的问题。

　　再说到设计思路里的防护结构，这款壳的四个角做了隐藏式的缓冲空腔，不是市面上那种外露的夸张防摔角，空腔的壁厚比壳身主体薄0.2mm，摔落的时候角部先接触地面，空腔结构能通过形变吸收60%以上的冲击能量，不会把冲击力直接传递到机身上。背部的纹理设计不是为了好看，是做了0.2mm深的交错防滑纹，夏天手心出汗的时候握持不会打滑，同时纹理的深度控制得刚好，不会积灰难清理。壳身的主体壁厚是1.2mm，这个厚度平衡了防护性和握持手感——太厚了会让手机整体变臃肿，揣口袋硌得慌，太薄了抗冲击能力不够，稍微一摔就裂。材料选用的是常见的TPU加PC复合材质，硬PC做背板保证背部的平整度，软TPU做包边方便拆装同时提升缓冲性能，两种材料的结合位置在建模的时候要做倒扣结构，保证注塑的时候两种材料能牢固结合，不会用久了分层开胶。

　　实际应用里还要考虑很多细节，比如壳子内表面要做0.1mm高的微凸点，避免壳和手机背板完全贴死，夏天使用的时候背部产生的水汽能顺着微凸点的间隙散出去，不会闷得手机背板留水印。静音拨片的位置要做精准的开槽，开槽的宽度刚好能让指尖伸进去拨动，不会太宽导致进灰，也不会太窄卡指尖。还有无线充电的适配，整个背板的厚度不能超过1.5mm，不能加任何金属嵌件，不然会影响无线充电的磁场传输，导致充电效率下降甚至充不上电。建模的时候所有的圆角都要做连续G2连续，不能有尖锐的棱角，不然不仅注塑的时候容易产生应力集中导致开裂，用户握持的时候也会硌手。之前做同类产品的时候踩过坑，就是摄像头位置的防护圈做的太硬，摔的时候冲击力直接传递到摄像头模组的玻璃盖板上，反而把镜头硌碎了，后来调整了防护圈的材质硬度，改成稍软的TPU材质，同时在防护圈和镜头之间留了0.2mm的间隙，才解决了这个问题。还有侧边的防滑筋位置，要刚好对应人手握持时手指的接触位置，不能太高也不能太低，握持的时候手指刚好搭在防滑筋上，提升握持的稳定感。整个模型的尺寸链是从真机的实测点云逆向过来的，每一个贴合面的公差都控制在±0.05mm以内，保证装到真机上不会出现顶膜、按键错位、开孔偏移的问题，毕竟这类消费电子配件，用户对装配精度的敏感度非常高，差0.1mm的错位都会被感知到，直接影响使用体验。
