军用防护涂层版三星Galaxy S5结构设计

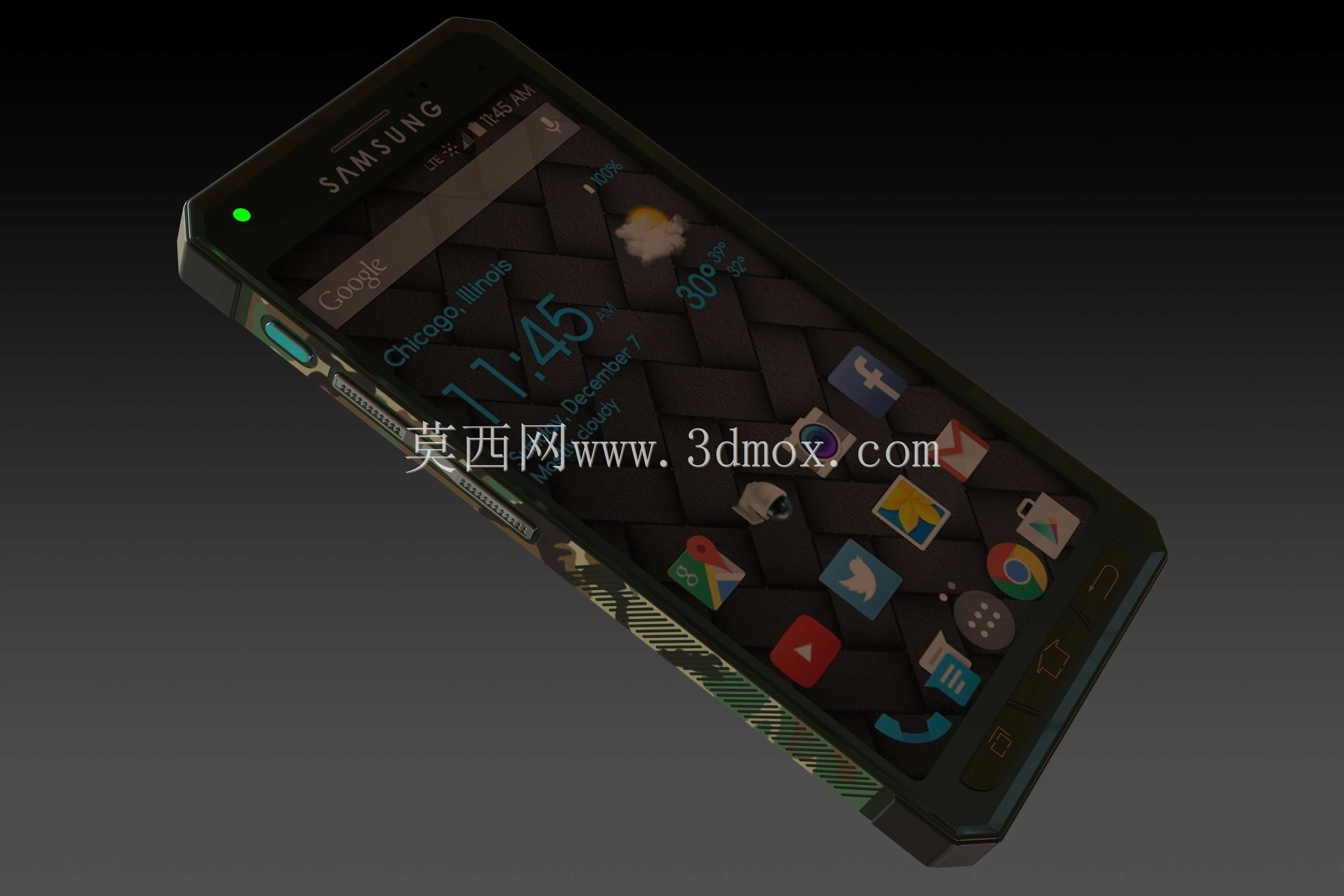

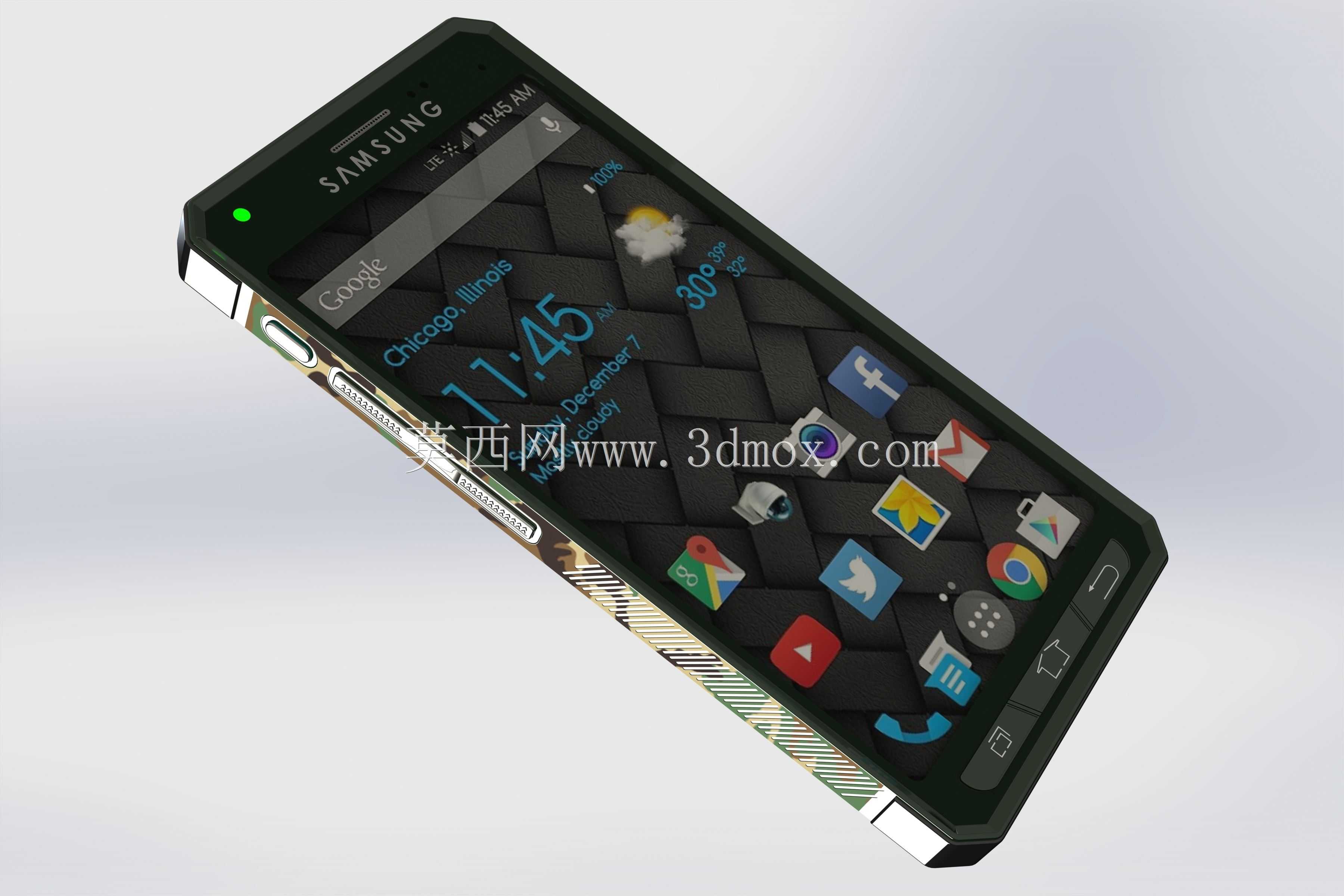

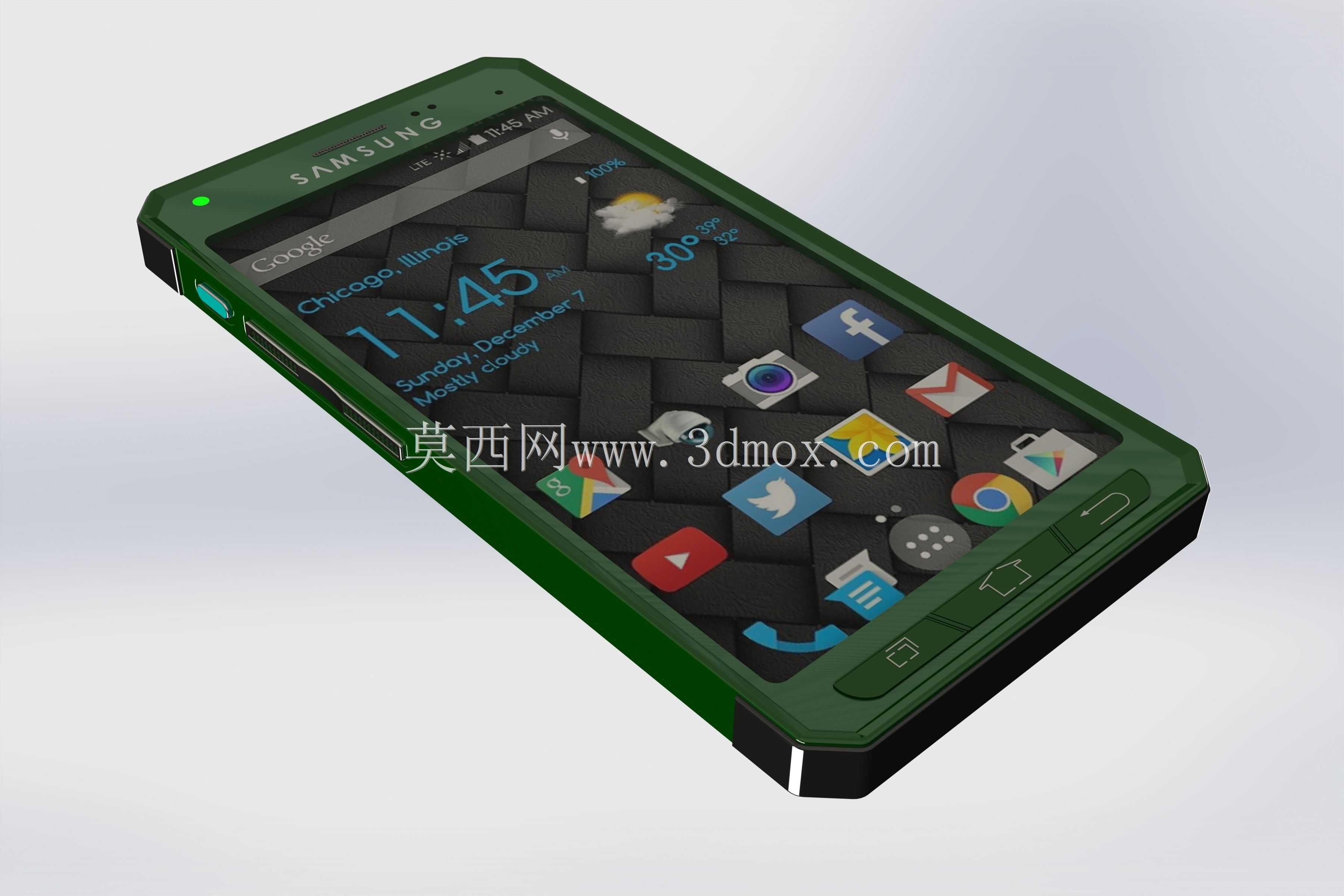

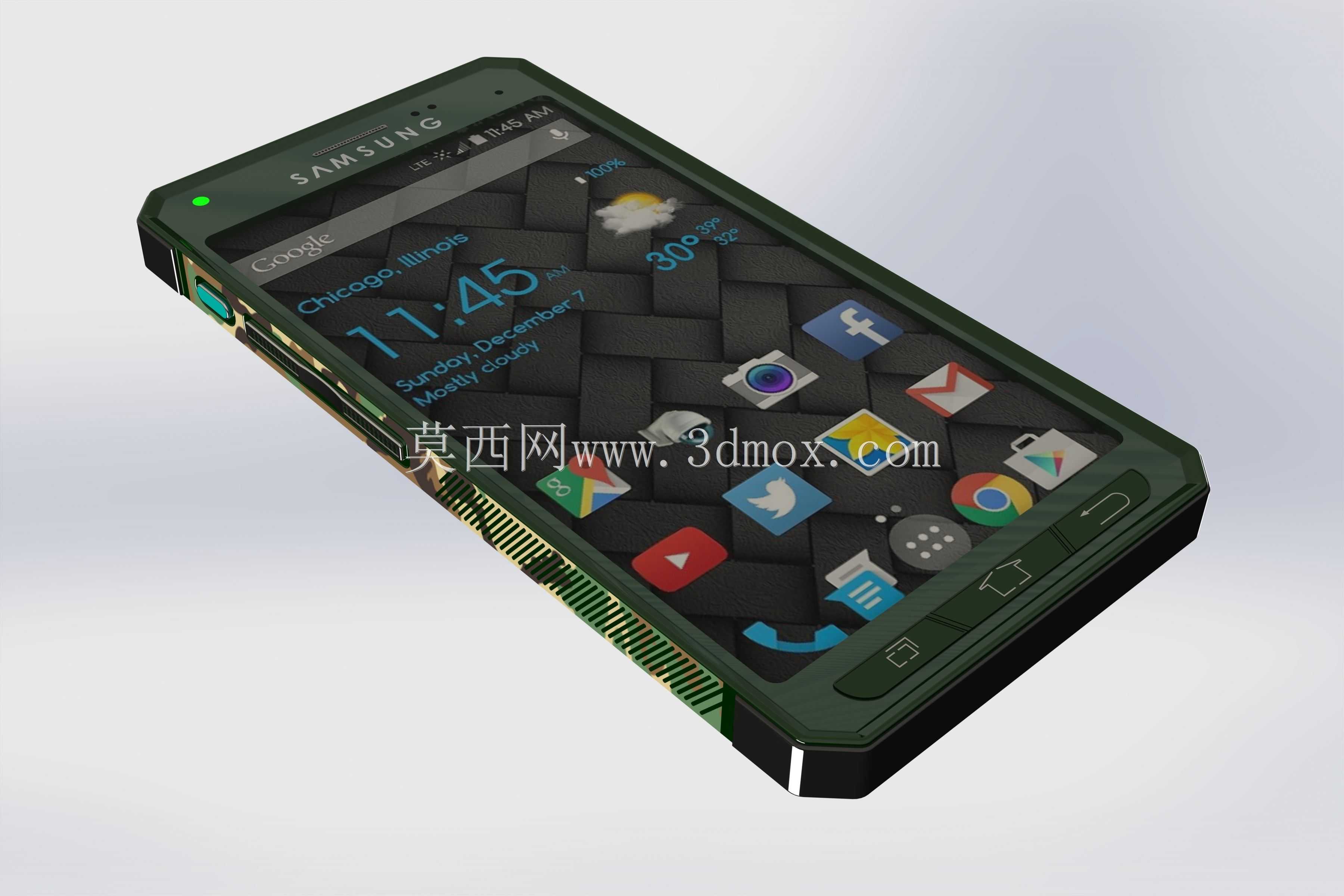

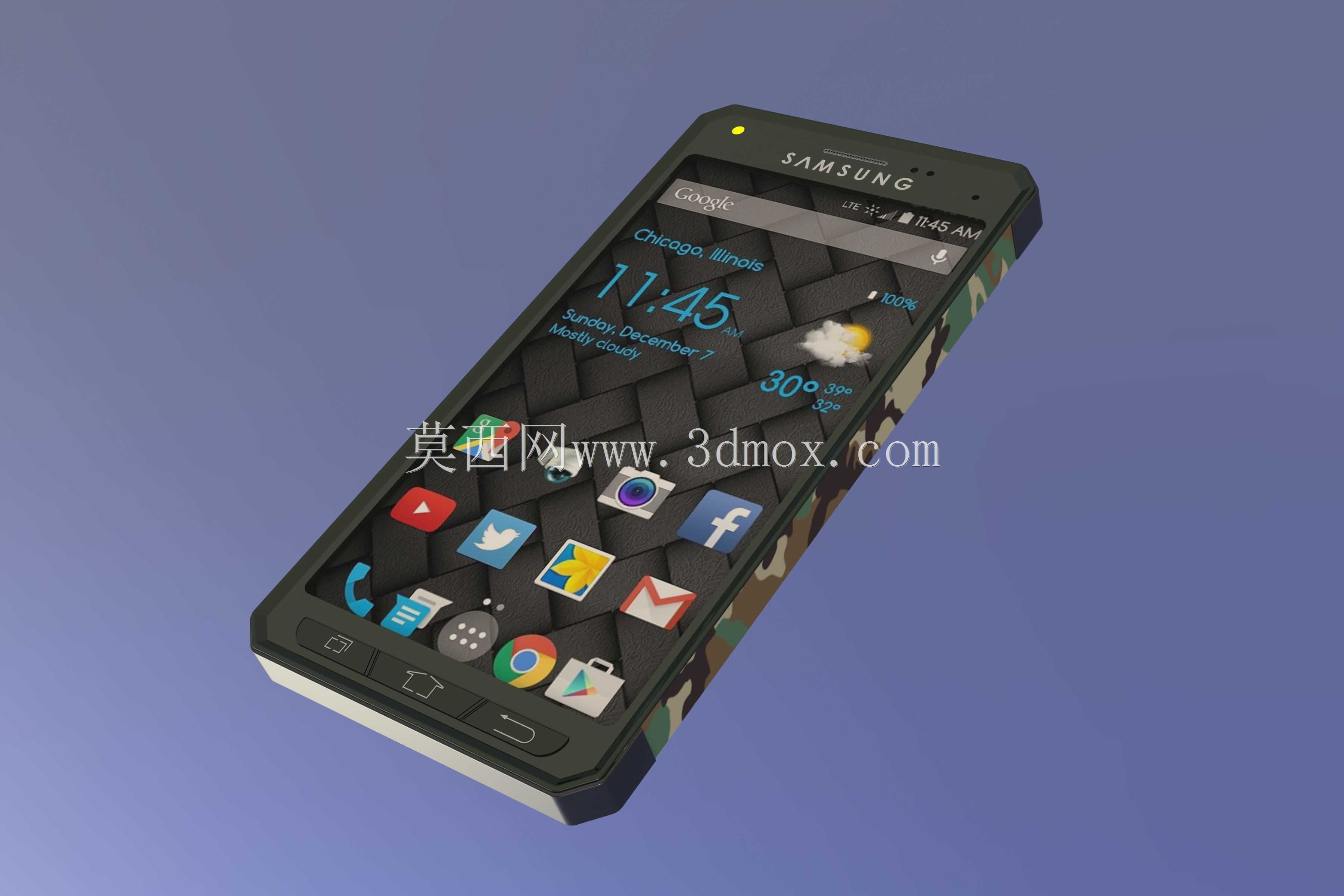

　　这款带军用防护涂层的三星Galaxy S5三维结构，核心面向野外作业、战术通讯、极端环境作业场景下的手持通讯终端需求，区别于消费级民用手机的结构设计逻辑，整体围绕抗冲击、防刮蹭、复杂环境握持稳定性做针对性优化。从结构分层来看，整机在原Galaxy S5的基础尺寸边界上做了防护结构拓展，原机的中框金属骨架外侧增加了一体化硬质防护包边，包边采用带防滑纹理的硬质工程塑料材质，表面做军用哑光涂层处理，既避免高反光环境下的镜面反射暴露位置，也能提升戴手套操作时的摩擦系数，防止湿滑、带油污工况下设备脱手。屏幕区域的防护结构做了0.8mm的高出屏幕表面的凸起边框，当设备正面朝下跌落时，边框先接触接触面，避免屏幕玻璃直接承受冲击载荷，

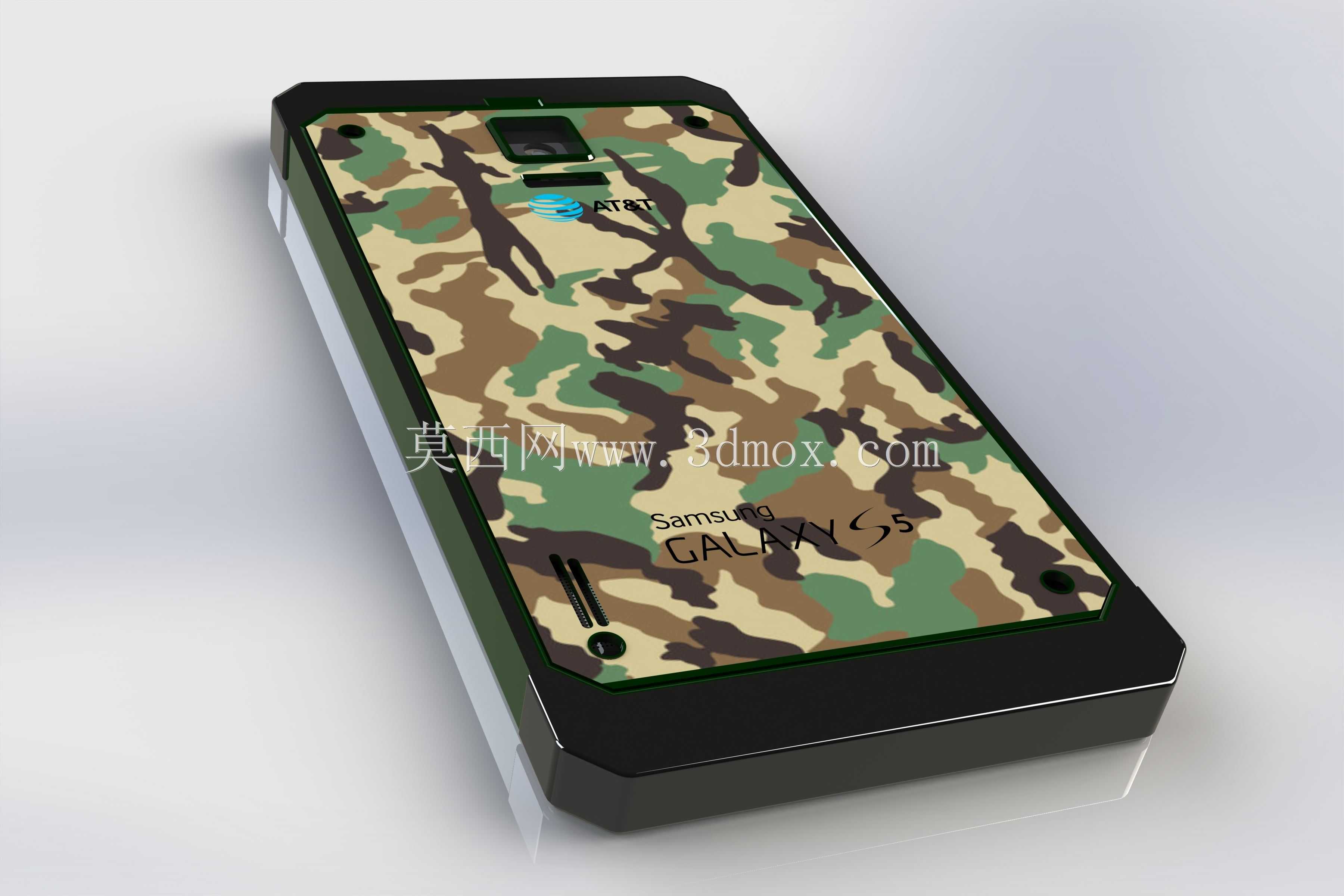

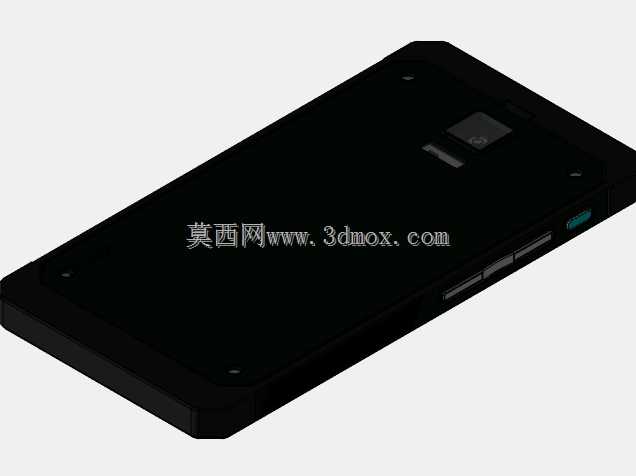

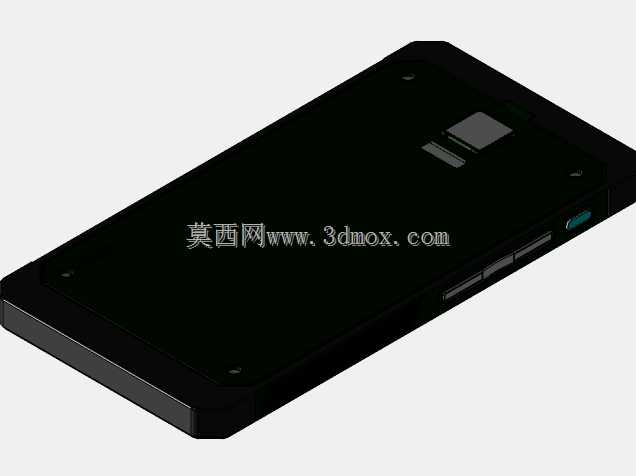

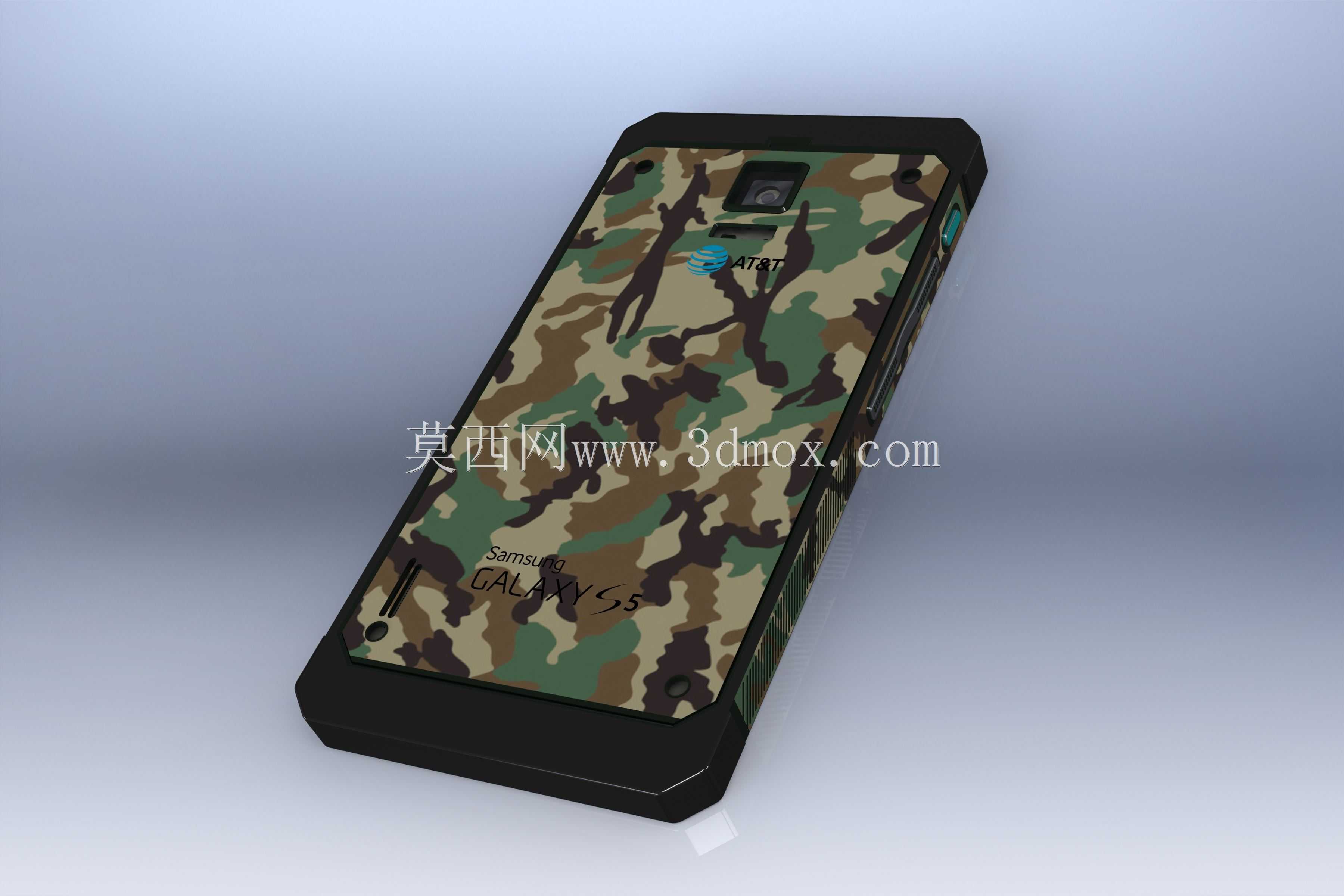

　　边框内侧预留了缓冲泡棉的安装槽位，可根据使用场景更换不同硬度的缓冲垫层，适配不同跌落高度的防护需求。机身侧面的按键区域全部做了密封结构预留，原机的物理按键外侧覆盖一体化的柔性防护胶层，胶层和中框防护包边采用二次注塑工艺结合，不存在装配缝隙，可满足短时间浸水、沙尘环境下的按键操作可靠性，接口区域的防护盖结构和中框做了连体式设计，避免防护盖丢失的问题，防护盖内侧的密封凸筋和机身接口的凹槽精准匹配，扣合后可达到IP67级的密封防护要求。背部的电池仓区域，防护结构做了双层锁扣设计，相比原机的单卡扣结构，锁扣的扣合量增加了1.2mm，即使在剧烈振动、冲击工况下也不会出现电池仓意外脱开的问题，背部表面做了交错的编织纹理设计，

　　除了提升握持摩擦力之外，纹理的凹槽结构还能在设备表面沾水时快速导走液体，避免水膜覆盖导致的握持打滑。从设计思路上看，这款防护改装结构没有改动原机的内部主板、电池、屏幕的安装定位，所有的防护结构都是基于原机的外形尺寸做外挂式适配，安装时不需要拆解原机的核心部件，只需要将防护中框、前后防护层通过卡扣结构固定在原机外侧即可，整体改装完成后的整机厚度比原机增加2.3mm，宽度增加3.1mm，长度增加2.7mm，仍然可以适配常规的战术腰带手机套、车载支架的安装尺寸边界，不会因为加装防护结构导致原有配套装具无法使用。机身顶部的指示灯位置做了导光结构预留，导光柱采用磨砂PC材质，既可以让指示灯的光线均匀透出，也不会产生强光直射的问题，

　　适合夜间战术场景下的状态查看，避免光线过强暴露位置。机身底部的扬声器出声孔做了错位迷宫结构，外部的沙尘、液体不会直接进入扬声器腔体，同时不会明显影响声音的传播效率，迷宫结构的拐角处预留了防尘网的安装槽，可定期更换防尘网避免出声孔堵塞。在结构强度校核层面，防护包边的四个角位置做了加厚的缓冲空腔设计，空腔内部可填充缓冲硅胶，跌落时角部的冲击能量会被缓冲材料吸收，传递到原机机身的冲击载荷可降低60%以上，有效避免角部跌落导致的屏幕碎裂、内部主板元器件脱焊问题。侧边的防护结构上预留了挂绳孔的安装位，挂绳孔采用金属嵌件注塑，可承受15kg以上的拉力，满足野外作业时将设备挂在战术背心、背包肩带上的使用需求，避免行动过程中设备掉落遗失。整体结构的所有转角位置都做了R2以上的圆角处理，没有尖锐的棱角，避免在剧烈运动过程中棱角划伤使用者，也能减少棱角位置磕碰导致的结构破损。涂层选用的是哑光耐磨的军用风格涂层，表面硬度达到2H以上，日常使用中的钥匙、砂石摩擦不会在表面留下明显划痕，涂层的耐紫外线性能经过优化，长期在户外强光照射下也不会出现掉色、涂层脱落的问题，适合长期野外部署的使用场景。
