板载式VGA视频接口连接器三维数模

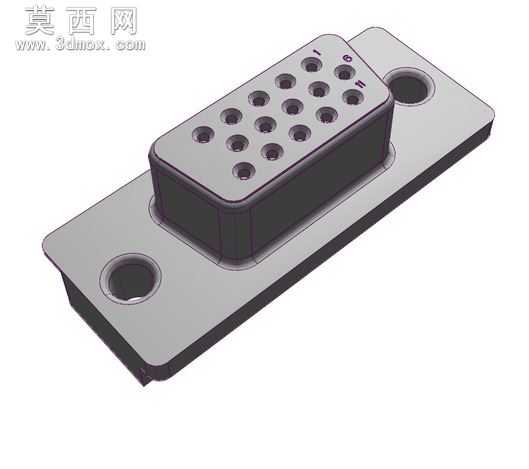

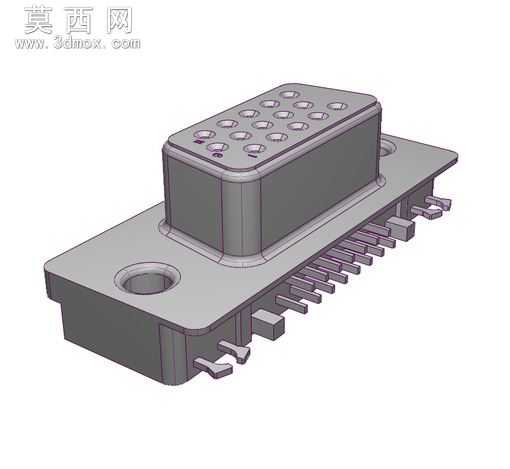

本模型为板载安装式VGA视频接口连接器，建模过程严格参照行业通用D-sub15接口连接器的实际生产尺寸进行1:1还原，整体采用实体建模与曲面建模结合的方式完成，完整复现了连接器的所有结构细节。模型主体分为金属安装法兰与绝缘胶芯两大部分，金属法兰部分采用带圆角的矩形薄板结构，两侧对称设计有用于螺丝固定的沉头安装孔，孔位尺寸与标准M2.5固定螺丝完全匹配，法兰边缘做了细微的倒角处理，还原真实五金冲压件的工艺特征，金属材质渲染采用哑光镀镍质感，表面添加细微的磨砂纹理，还原实际连接器金属外壳的真实触感。绝缘胶芯部分为凸起的梯形台结构，严格按照VGA接口三排五列共15个针孔的排布规律设计，每个针孔都做了内凹的沉孔结构，孔位间距完全符合VGA接口的行业规范，胶芯表面做了细微的脱模斜度处理，还原注塑件的生产工艺特征，胶芯材质采用黑色哑光阻燃塑料质感，表面添加轻微的颗粒纹理，与真实连接器的塑胶外壳质感一致。建模过程中对所有的棱边都做了符合实际生产的圆角处理，不存在尖锐的直角结构，金属法兰与绝缘胶芯的装配位置做了精准的定位配合，胶芯嵌入法兰的卡槽结构完全还原，保证装配关系与实际产品一致。模型整体结构完整，无多余的碎面与冗余特征，所有特征参数均可编辑，可直接用于电子设备结构设计的装配干涉检查、产品展示渲染、接插件选型参考等场景，能够帮助结构设计人员快速完成视频接口部分的布局设计，减少重复建模的工作量，也可用于电子类教学演示中讲解VGA接口的结构组成与连接原理。
