ABB IRB4400工业机械臂三维设计作品

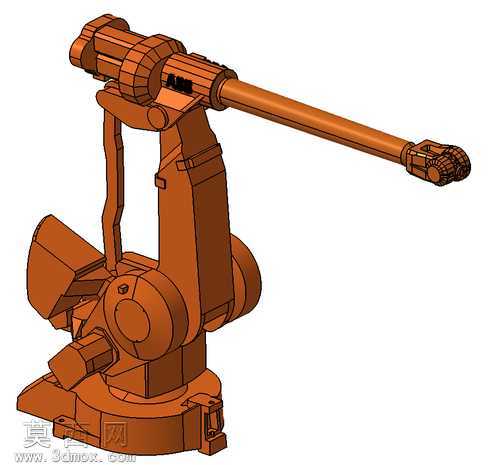

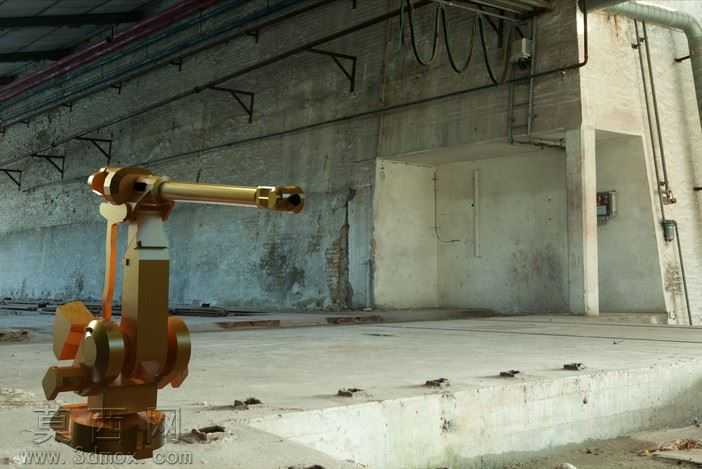

本作品为IRB4400型工业机械臂的三维建模设计，整体建模过程严格参考实体工业机器人的结构比例完成，首先通过对机械臂各组成部分的结构拆解，将整体划分为底座回转机构、大臂支撑结构、小臂传动结构、末端执行器连接法兰四个核心模块，在三维建模软件中逐一对每个模块进行特征构建。底座部分还原了实体设备的安装固定结构、回转支撑座的轮廓造型，对底座表面的接线端口、安装定位凸台都做了精细化的特征还原，保证结构尺寸与实体设备的比例完全一致。大臂部分建模时重点还原了关节处的铰接结构、驱动电机的外置壳体造型，对大臂内部的走线槽预留结构也做了对应呈现，保证大臂与底座、小臂的连接位置完全匹配装配逻辑。小臂部分采用长悬臂的结构建模，还原了小臂内部的传动杆布局空间，对小臂与大臂连接的关节转轴、末端的法兰安装面都做了精准的尺寸约束，保证各关节的活动范围符合实体机械臂的运动参数。材质渲染阶段，整体采用工业设备常用的橘红色哑光漆面材质，对关节处的转轴、连接螺栓部分赋予金属哑光材质，底座部分的安装面做了轻微的磨砂质感处理，还原实体工业设备的真实视觉效果。建模过程中对所有装配接触面都做了公差预留的结构设计，每个关节的旋转轴位置都设置了对应的装配基准，保证模型可以直接导入装配环境完成运动仿真的搭建，整体模型的结构完整度覆盖了实体机械臂的所有外部特征，既可以作为工业自动化场景的展示素材，也可以作为机械臂结构学习的参考模型，帮助使用者快速理解多关节工业机器人的结构组成与装配逻辑。
