标准网格底座金属仓储料架设计

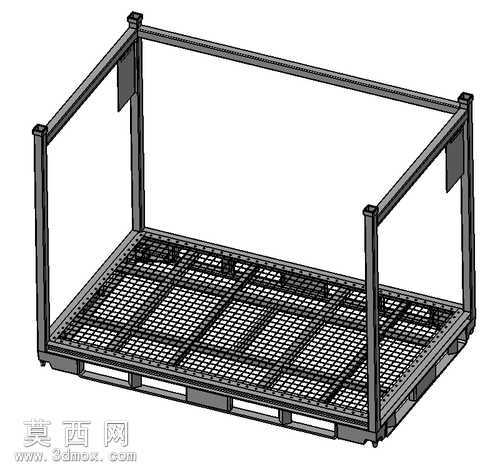

本作品为标准型金属仓储料架三维建模成果，建模过程严格遵循仓储物流器具的通用设计规范，整体采用框架式结构设计，首先通过三维软件搭建主体轮廓：四根竖向方管立柱作为主要承重支撑，立柱顶端设置堆叠定位结构，可实现多个料架垂直堆垛，充分利用仓储垂直空间，立柱侧边加装竖向挡板，避免存放货物从侧面滑落。底部承载平台采用网格状焊接结构，以等距排布的金属条纵横交错焊接成型，网格间隙经过合理测算，既保证承载强度，又能实现沥水、通风的效果，适配仓储、生产环节中零件、半成品的周转存放需求，底部预留标准叉车进叉位，可兼容常规手动液压叉车、电动叉车的搬运作业，无需额外辅助工装即可完成转运。建模过程中对各连接节点做了精细化处理，立柱与底部框架采用满焊连接的结构设计，在三维软件中还原了焊接处的衔接细节，保证结构受力传递合理，避免应力集中导致的结构变形。材质渲染阶段，整体赋予哑光金属钢材材质，还原仓储器具常用的喷塑表面处理质感，网格部分做了镂空通透效果处理，清晰展现网格结构的疏密排布，立柱与底部框架的棱角处做了微小的圆角过渡处理，还原实际生产中的去毛刺工艺细节，避免尖锐边角带来的操作安全隐患。设计思路上，该料架主打通用性与耐用性，整体结构无易损可拆卸部件，整体焊接成型结构具备更高的结构强度，可适配多行业的仓储周转需求，空载状态下可互相套叠存放，减少空载时的仓储空间占用，网格底座的设计相比整板底座重量更轻，同时减少灰尘、杂物在架体底部的堆积，便于日常仓储场景的清洁维护，立柱的尺寸经过标准化设计，可适配常规尺寸的仓储货物存放，也可根据实际使用需求在立柱间加装分隔配件，实现不同规格货物的分类存放，整体建模比例精准，各部件的尺寸匹配度高，可直接用于生产前的结构验证、仓储方案的布局模拟使用。
