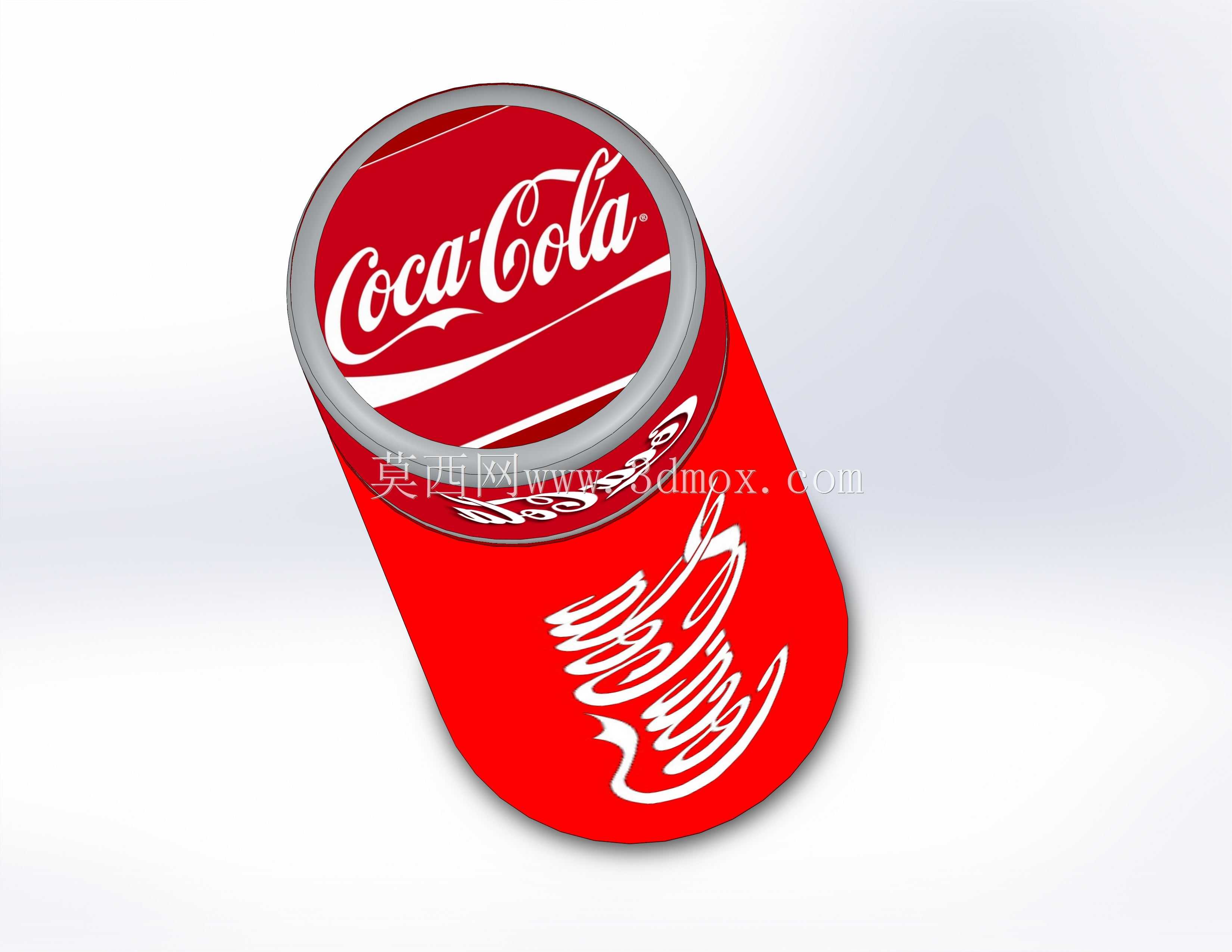

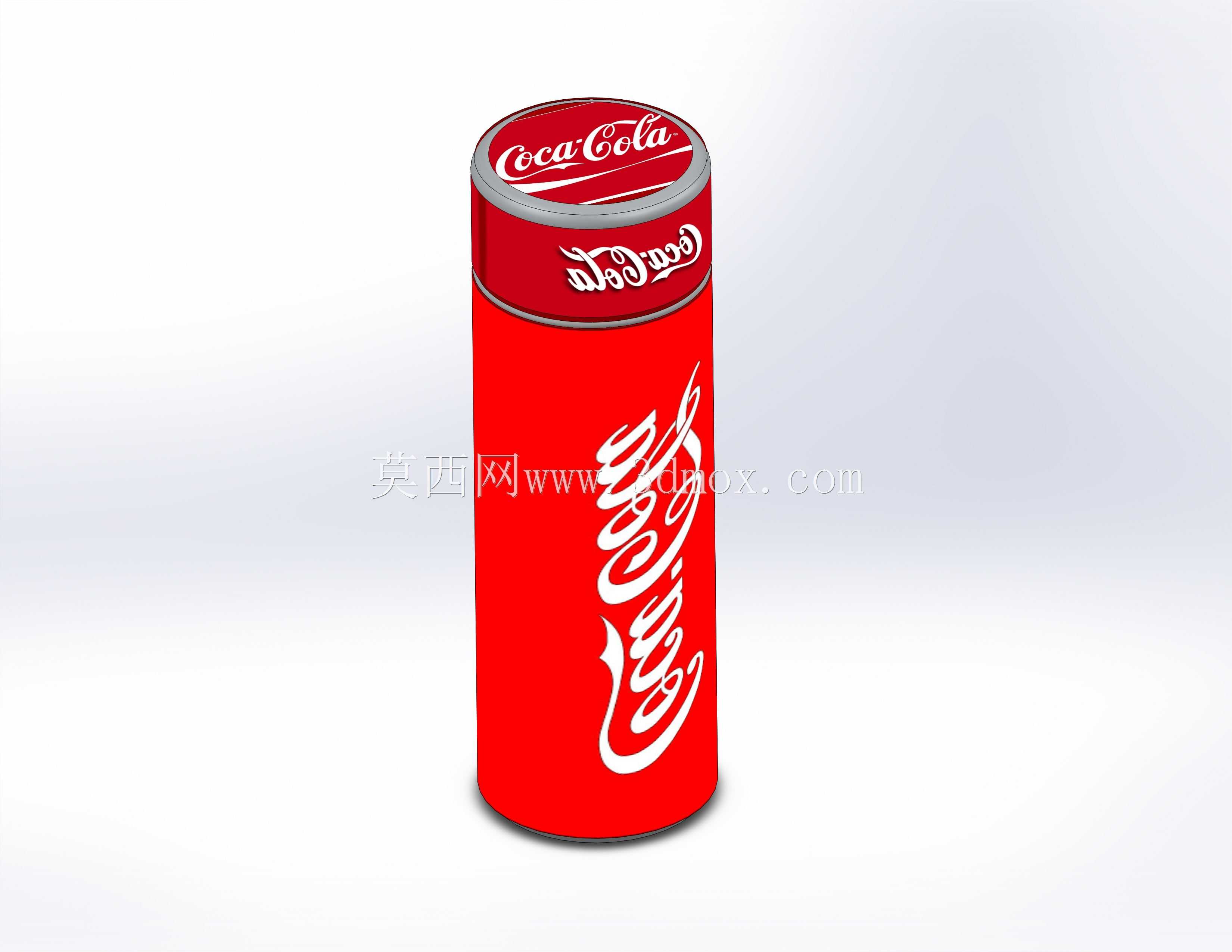

可口可乐圆柱金属包装容器三维造型

　　日常快消品的包装结构设计中，金属饮料罐体是量产规模极大的一类薄壁容器，这类圆柱罐体的三维建模，核心要兼顾薄壁成型工艺、外观贴装精度与结构强度的平衡，并非简单的圆柱拉伸就能满足量产需求。先从实际应用场景来看，这类罐体主要用于碳酸饮料的密封盛装，需要承受内部碳酸析出带来的持续内压，同时要适配自动化灌装生产线的输送、封盖、贴标、堆垛全流程工序，建模过程中每一处尺寸边界都要对应产线的工装适配要求。

　　从结构功能特性来看，罐体采用等直径薄壁圆柱构型，主体壁厚控制在量产常用的0.12-0.2mm区间，既可以最大化利用仓储与运输的堆叠空间，圆柱构型的环向受力均匀特性也能更好承受内部气压，避免罐体出现鼓胀变形。罐口采用标准的缩颈卷边结构，要匹配标准铝制易拉盖的卷封尺寸，卷边部位的圆角、叠层间隙都要在建模中精准还原，这部分直接关系到封盖后的密封性能，一旦尺寸偏差超过0.1mm，量产中就容易出现漏液、封盖脱落的问题。罐底采用内凹的球面拱底结构，并非平底设计，这处结构一方面可以增强罐体底部的抗内压能力，减少运输过程中底部磕碰变形的概率，另一方面内凹结构可以在堆叠时让上层罐体的罐顶嵌入下层罐底的凹槽内，提升堆垛的稳定性，避免运输过程中出现滑垛。

　　建模过程中的设计思路，要先从罐体的成型工艺倒推结构细节：罐体主体采用薄板冲压拉伸成型，所以建模时主体圆柱面要保证无突变曲率，避免拉伸过程中出现应力集中导致板材开裂；罐身的贴花区域要预留平整的圆柱面区间，避开上下的缩颈、卷边部位，保证印刷贴标的平整度，避免图案出现拉伸变形。外观的品牌标识贴花要和罐身曲面做完全的贴合映射，还原印刷后的实际视觉效果，这部分对于包装设计的方案验证十分重要，可以在开模前就确认图案在曲面罐体上的呈现效果，减少打样调整的次数。

　　关于外形尺寸与安装边界，这类常规容量的可乐罐总高控制在115mm左右，主体圆柱直径66mm，罐口缩颈后的直径52mm，这些尺寸都要适配现有自动化灌装线的导板间距、封盖头尺寸、贴标辊的包覆范围，建模时要严格控制各段的同轴度，整体同轴度公差要控制在0.2mm以内，否则在高速灌装线上会出现卡罐、偏盖的问题。罐身的过渡圆角都要做R0.5以上的圆滑处理，避免薄板冲压过程中出现应力集中，同时也能减少运输过程中相邻罐体的磕碰划伤。另外建模时要考虑罐体的堆叠适配，罐顶的卷边外径要和罐底的内凹直径做间隙配合，单边预留0.2mm的装配间隙，保证堆叠时可以顺畅嵌入，同时不会出现过大的晃动量。

　　很多新手在做这类罐体建模时，容易忽略薄壁结构的工艺细节，只做外观曲面的拉伸，忽略卷边、拱底的结构特征，这样的模型无法用于后续的结构验证、工艺仿真，也不能直接对接开模流程。完整的罐体模型需要把每一处薄壁的厚度、卷边的叠层结构、过渡圆角都精准还原，才能用于包装结构的强度仿真、灌装线的干涉检查、贴标效果的前置验证，帮助设计人员在虚拟环境中完成大部分的验证工作，减少实物打样的迭代次数，缩短包装开发的周期。
