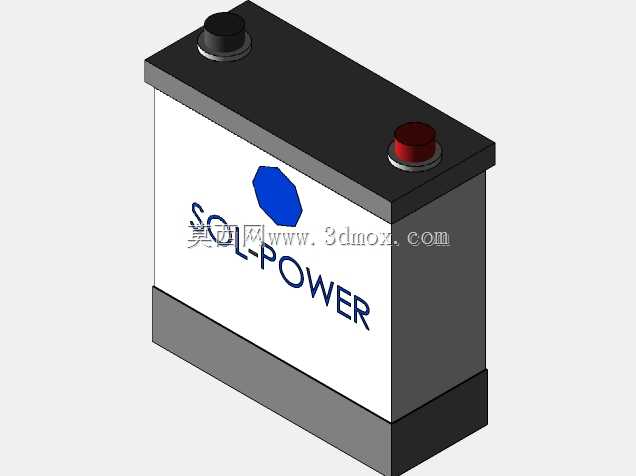

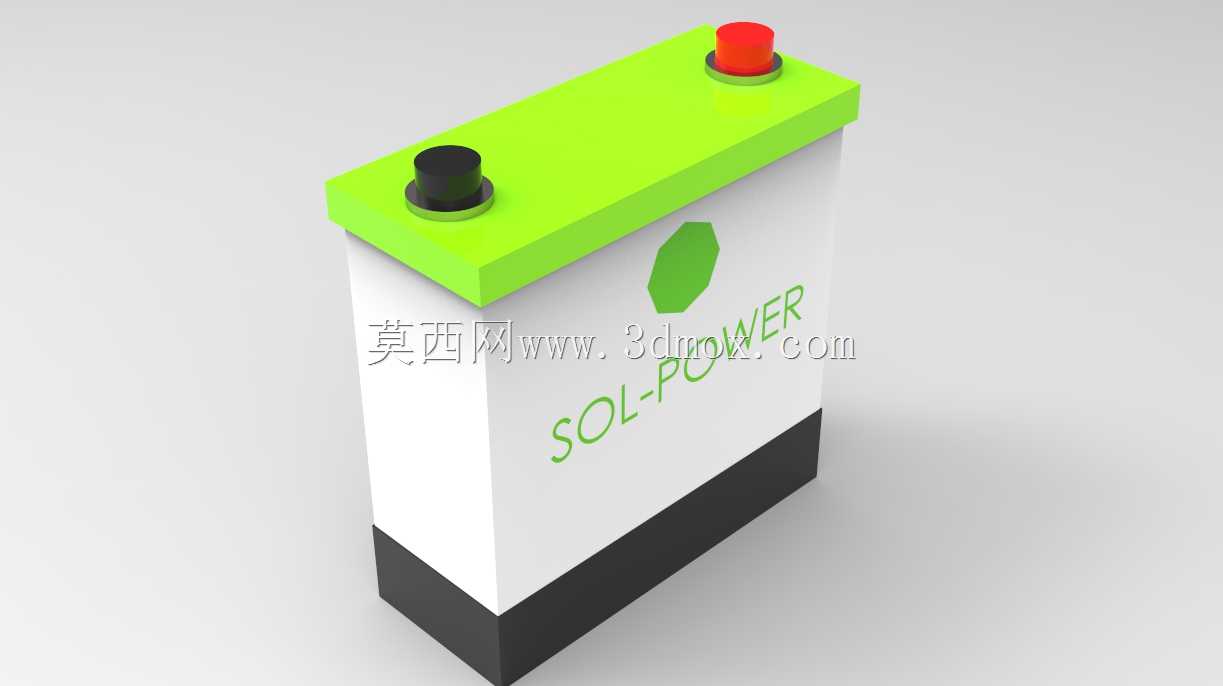

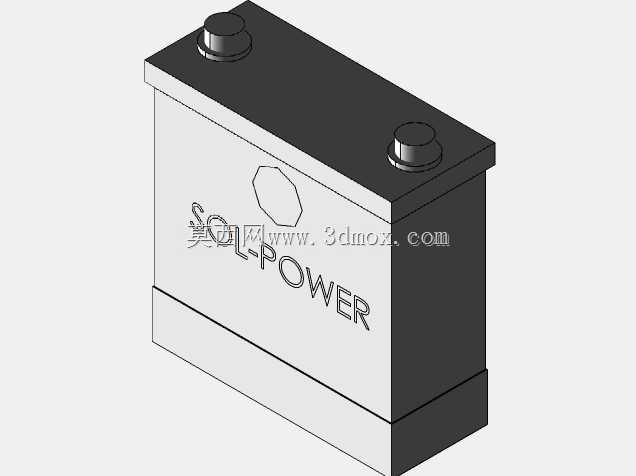

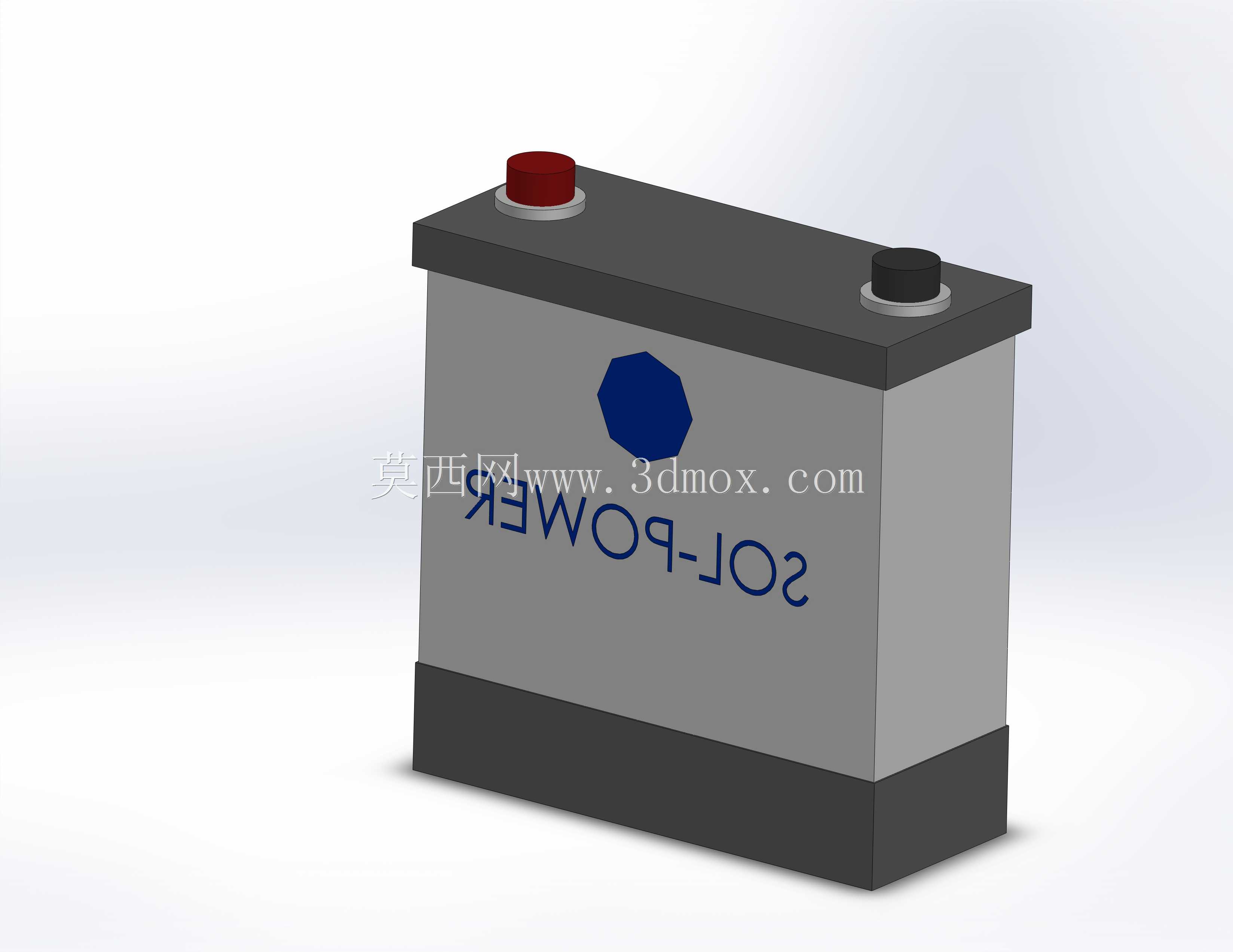

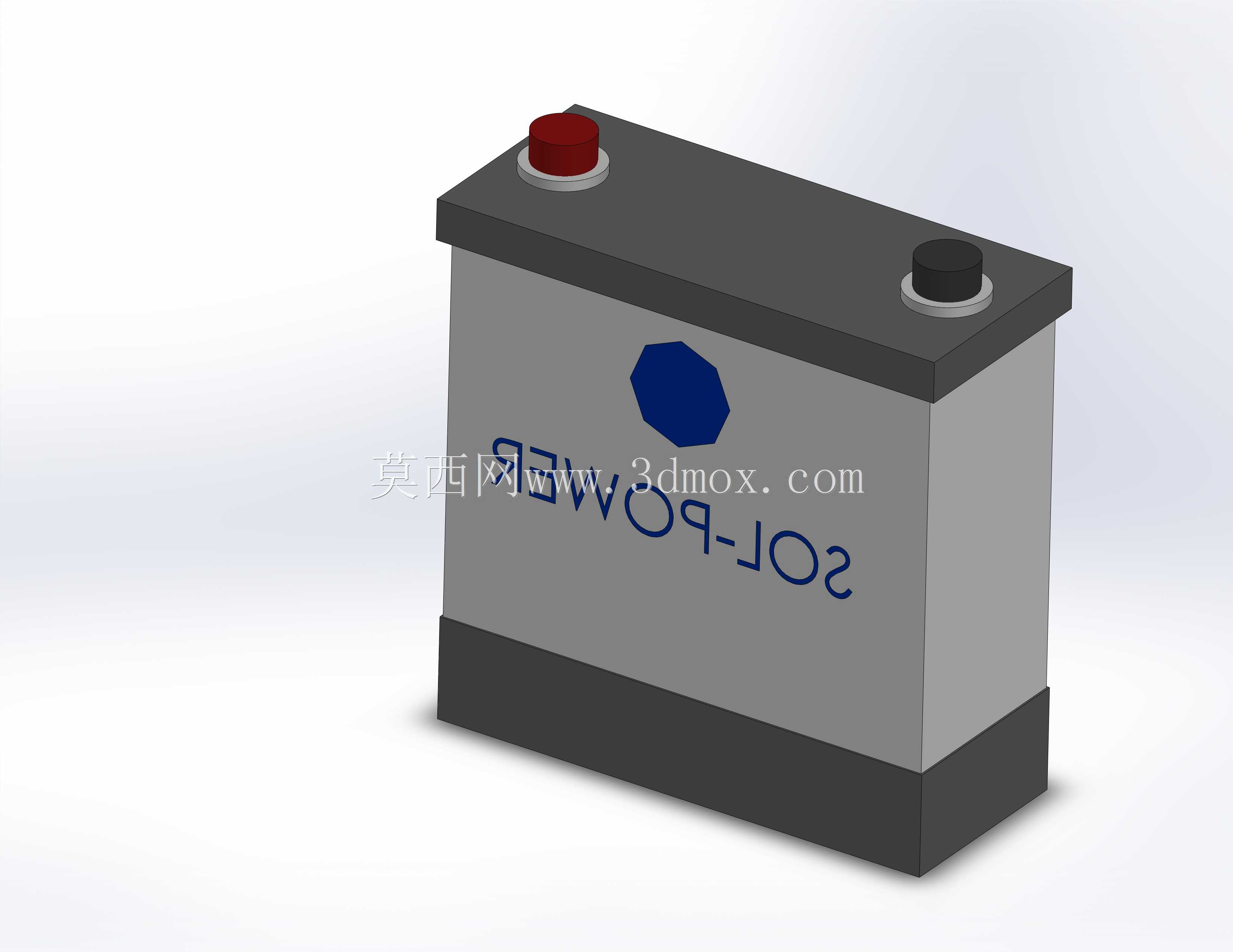

光伏储能用铅酸结构太阳能充电电池

　　在分布式光伏离网供电系统的搭建环节里，储能单元的结构适配性往往决定了整套系统的安装效率与后期运维便捷度，这款太阳能充电电池的三维结构设计，正是瞄准户用光伏、小型离网光伏电站、户外光伏供电监测点位的实际安装需求完成的。从实际应用场景来看，这类储能电池常被部署在户外光伏支架侧、设备舱内部、农户院墙旁的防雨箱内，部分野外光伏监测点位还会将其与光伏控制器、逆变模块集成在同一个户外机柜里，这就要求电池的外形结构必须兼顾安装固定的便利性、接线端子的防护冗余，以及与周边配套元器件的空间避让。

　　从功能特性上看，这款电池的结构设计完全围绕光伏储能的充放电特性做了适配：顶部两个极性端子采用凸起式柱形结构，红色正极、黑色负极的色彩区分完全符合电工操作的识别规范，端子根部做了加高的绝缘基座，既可以避免接线时金属工具误触造成的极间短路，也能在配套接线端子压接后，预留足够的绝缘护套安装空间，防止户外高湿、凝露环境下的绝缘性能下降。电池上盖采用亮面高强度工程塑料材质，边缘做了微凸的止口结构，与壳体装配后可以形成可靠的密封压合面，配合壳体底部的加厚承托结构，能够满足户外IP54级别的基础防护要求，阻挡日常扬尘、喷淋雨水进入壳体内部腐蚀极群。

　　设计思路上，这款模型没有做多余的异形曲面处理，整体采用规整的长方体切角结构，首先是考虑到光伏储能场景下的批量堆叠安装需求——规整的直角外形可以让多块电池在电池架内紧密排布，最大化利用机柜或电池仓的内部空间，壳体侧面预留的平直安装面，既可以贴附参数标识铭牌，也能适配通用的电池固定压条，不需要为特定安装场景单独定制固定夹具。壳体正面的标识区域做了微凹的沉台设计，粘贴标识后不会因为搬运、安装过程中的剐蹭造成标识磨损脱落，上盖的边缘做了小尺寸的圆弧过渡，避免安装搬运时尖锐边角划伤操作人员，也能减少应力集中造成的上盖开裂问题。

　　从安装边界与尺寸适配角度来说，这款电池的整体高度控制在常规户外电池仓的单层容纳范围内，端子顶部到电池底部的总高度预留了接线端子弯曲、接线走线的空间，不会出现仓盖关闭后挤压线缆的问题；电池的宽度与深度尺寸匹配通用12V铅酸储能电池的安装架卡槽尺寸，可以直接替换同容量等级的常规储能电池，不需要改造原有安装支架。底部的加厚底座不仅提升了壳体放置的稳定性，还预留了可选的脚轮安装螺孔位置，针对大容量、大重量的型号，可以加装小型脚轮方便现场移位调整，不需要额外配置搬运工具。

　　在结构细节的处理上，两个极柱的中心距经过了严格的尺寸校核，匹配市面上通用的光伏储能电池连接片规格，安装时不需要额外裁剪、定制连接铜排，降低现场施工的物料准备难度。上盖与壳体的配合面预留了密封胶条的安装槽位，量产装配时可以嵌入发泡橡胶密封胶条，进一步提升户外环境下的密封性能，壳体侧面的下部位置预留了可选的排气阀安装位，针对阀控式密封结构的型号，可以直接安装单向排气阀，释放充电过程中产生的微量气体，避免壳体内部压力异常升高。

　　不同于消费类电子设备使用的小型电池，光伏储能场景下的电池往往需要在无人值守的环境下长期运行，这款结构设计在所有易受力、易老化的位置都做了结构加强：极柱根部的绝缘基座加厚了2mm的壁厚，避免长期接线应力造成的基座开裂；壳体的四个竖直棱边做了内置的加强筋结构，在不增加壳体整体壁厚、控制产品重量的前提下，提升了壳体的抗挤压、抗冲击性能，即使在运输、安装过程中发生轻微磕碰，也不会出现壳体破裂漏液的问题。整体结构没有采用复杂的卡扣连接，上盖与壳体采用螺丝紧固的方式，后期运维需要开盖检修时，只需要拆卸周边的紧固螺丝即可，不需要破坏卡扣结构，降低了运维过程中的部件损坏概率。
