桌面式定滑轮重物牵引演示结构

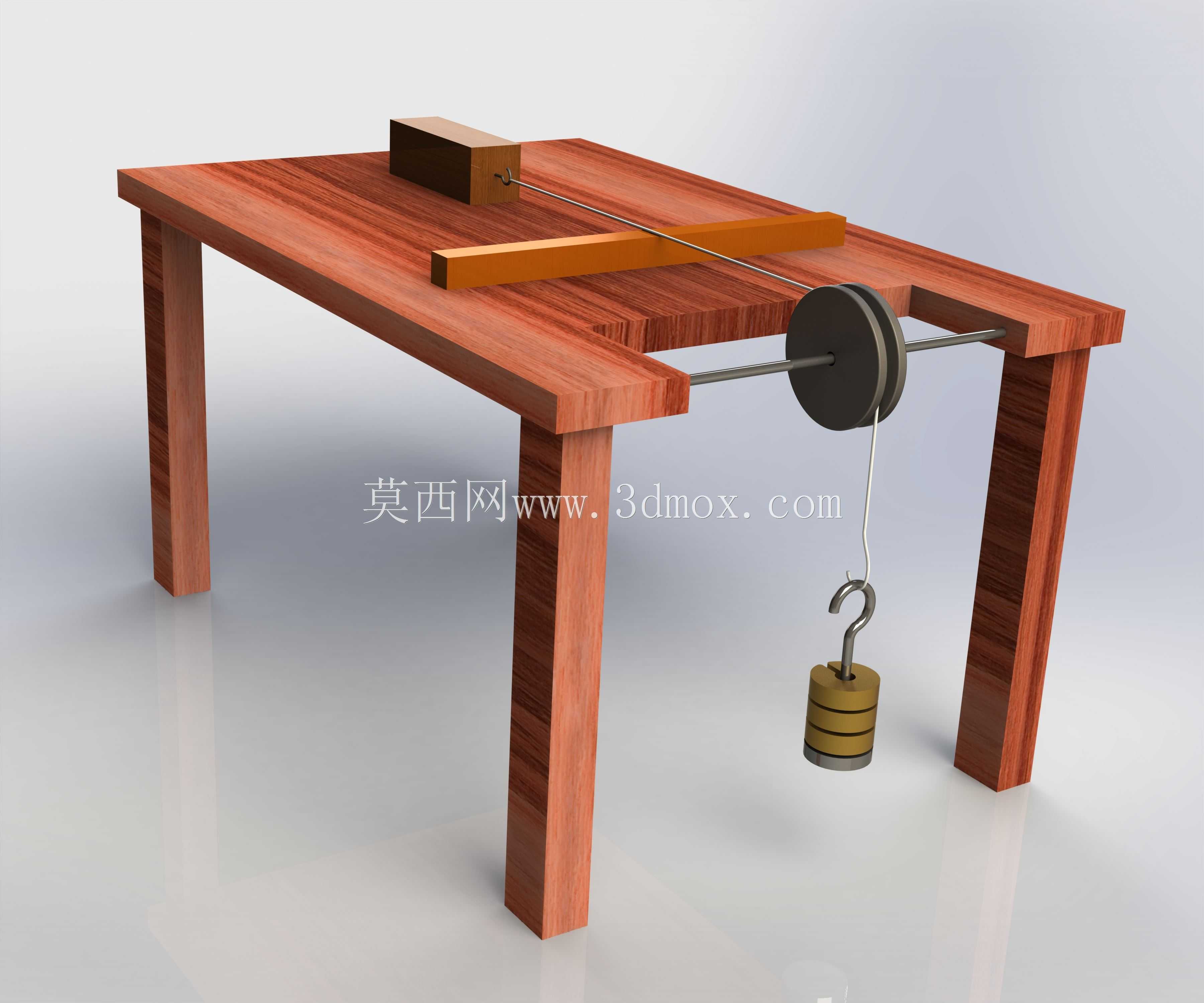

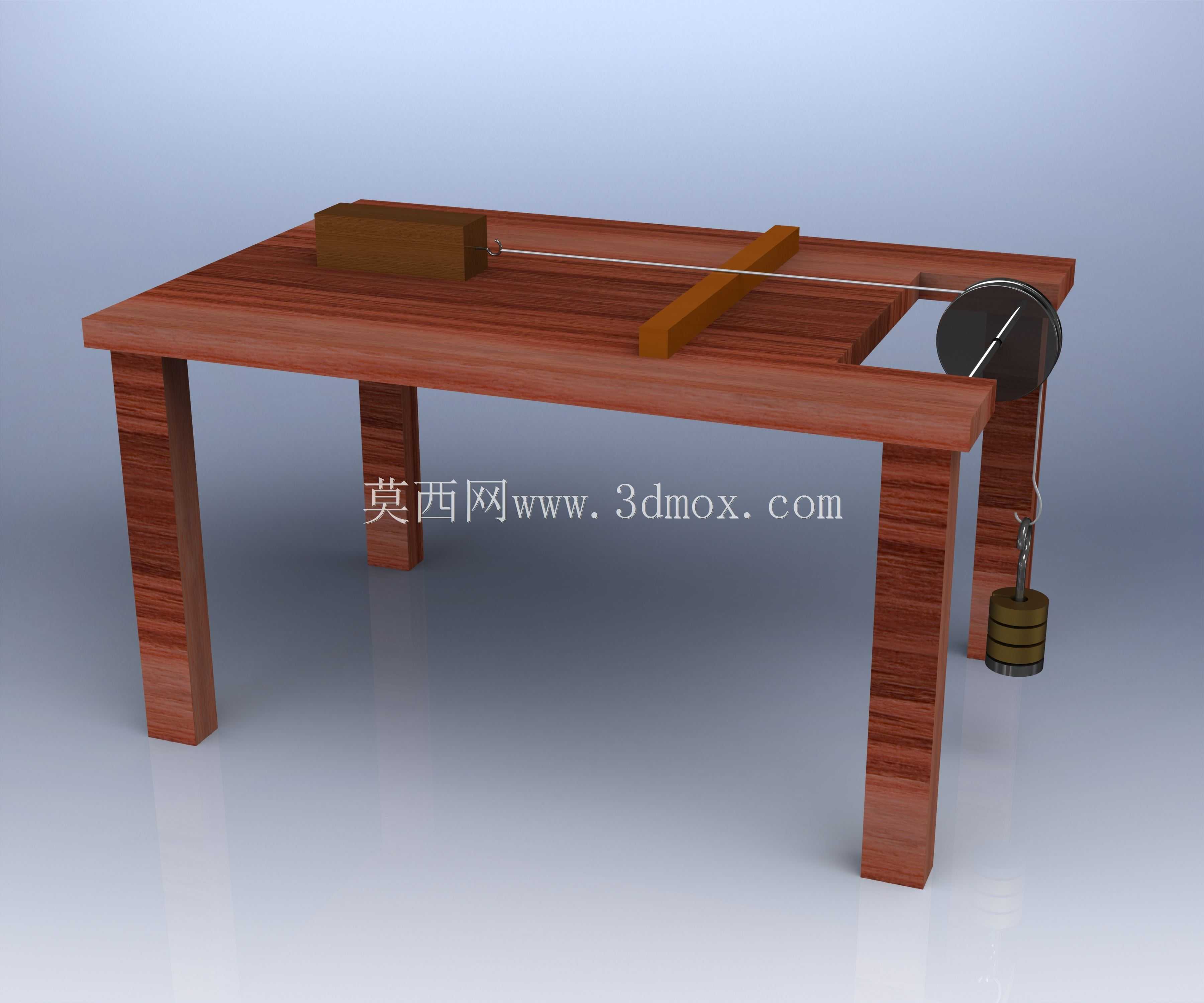

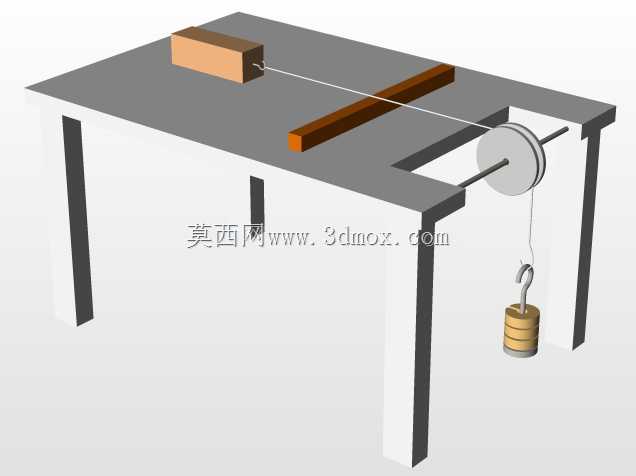

这套结构主要面向中学物理力学实验、基础机械原理教学场景搭建，也可作为小型工位轻载物料水平牵引的简易参考结构，核心是通过定滑轮改变绳索施力方向，实现水平放置工件的牵拉移位，无需复杂的传动组件就能直观展示力的方向转换逻辑。从实际使用场景来看，这类结构常出现在基础力学实验室的演示工位上，搭配不同重量的配重块，可以直观演示定滑轮不省力但可改变力方向的特性，也能用于验证滑动摩擦力与正压力、接触面粗糙度的对应关系，学生可以通过调整配重重量，观察桌面上滑块的运动状态变化，记录不同工况下的临界牵引力数值。结构整体依托木质工作台作为安装载体，工作台采用四条方柱式支腿支撑，台面为整板式实木结构，边缘做直角过渡处理，支腿与台面采用榫接加胶接的固定方式，保证台面放置重物时的整体稳定性，不会因为牵拉绳索产生的反作用力出现台面偏移或晃动。定滑轮组件安装在工作台右侧端面的居中位置，滑轮支架通过沉头螺钉固定在台面上，滑轮轮槽与台面保持平行对齐，绳索从台面上的滑块连接端出发，沿台面水平延伸绕过定滑轮后垂直向下，末端悬挂配重块，绳索全程保持张紧状态，避免出现松脱打滑的问题。台面上设置了两个木质限位挡块，一个为长方体固定挡块，放置在滑块初始位置的后侧，用于限定滑块的初始停靠位置，另一个为长条式挡块，沿绳索牵拉方向平行放置在绳索一侧，避免滑块在牵拉过程中出现侧向偏移，保证运动轨迹始终沿绳索方向直线行进。设计过程中优先考虑了结构的易拆装性，所有木质构件都采用标准矩形截面加工，没有复杂的曲面造型，加工时只需要通过锯切、打磨就能完成构件制作，定滑轮采用标准件直接采购，不需要单独定制轮体与支架，整体搭建成本低，组装难度小，普通实验室工作人员不需要专业加工设备就能完成整套结构的组装调试。安装边界方面，工作台整体高度适配常规实验操作台的站立操作高度，台面长度满足滑块1米左右的有效滑动行程，宽度控制在0.6米以内，不会占用过多实验室桌面空间，定滑轮的伸出长度控制在5厘米以内，避免突出部分磕碰过往人员，配重块的悬挂位置距离支腿外侧保留10厘米以上的安全间隙，防止配重升降过程中与支腿产生剐蹭。功能特性上，这套结构没有设置复杂的锁止或阻尼组件，完全依靠配重重力提供稳定的牵引力，牵引力大小可以通过增减配重块的数量直接调整，绳索采用低延伸率的尼龙编织绳，牵拉过程中形变量小，力的传递延迟低，滑块底面做平整打磨处理，与木质台面的接触面摩擦系数稳定，重复实验时的数据一致性较好。在小型工位的实际应用延伸中，这套结构可以替换为金属台面与金属支架，搭配更粗的钢丝绳与承载能力更强的定滑轮，用于工位上小型工件的水平移位，比如装配工位上的零件盒牵拉、轻型工装的位置调整，不需要额外配置气动或电动牵引组件，依靠重力就能实现稳定的牵拉动作，结构故障率极低，日常只需要定期检查绳索磨损情况、在滑轮转轴处加注少量润滑脂就能长期使用。设计时特意没有设置多余的装饰性构件，所有部件都服务于力的传递与运动导向功能，挡块的位置可以根据实验或使用需求沿台面自由调整，不需要额外打孔固定，依靠木质接触面的摩擦力就能保持位置稳定，调整时只需要手动移动挡块到目标位置即可，操作十分便捷。滑轮的轮槽深度做了加深处理，绳索在牵拉过程中不会从轮槽中脱出，即使牵拉速度出现小幅波动，绳索也能保持在轮槽中心位置，不会出现跳绳卡滞的问题，配重块采用叠片式结构，每片重量固定，增减配重时不需要拆卸绳索，直接从配重挂钩上增减配重片就能完成牵引力调整，适配不同重量滑块的牵拉需求。
