水平牵引式定滑轮传动结构

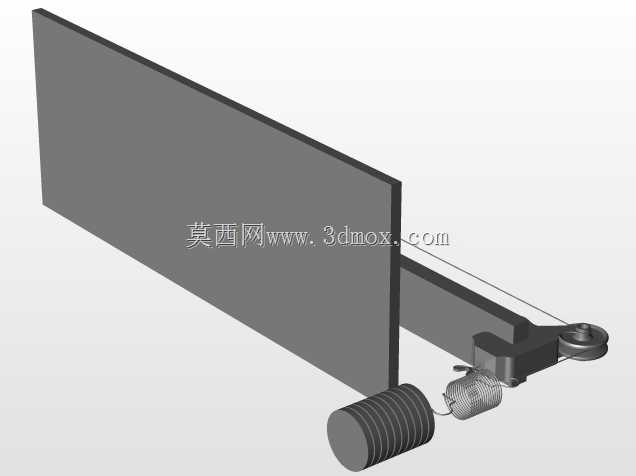

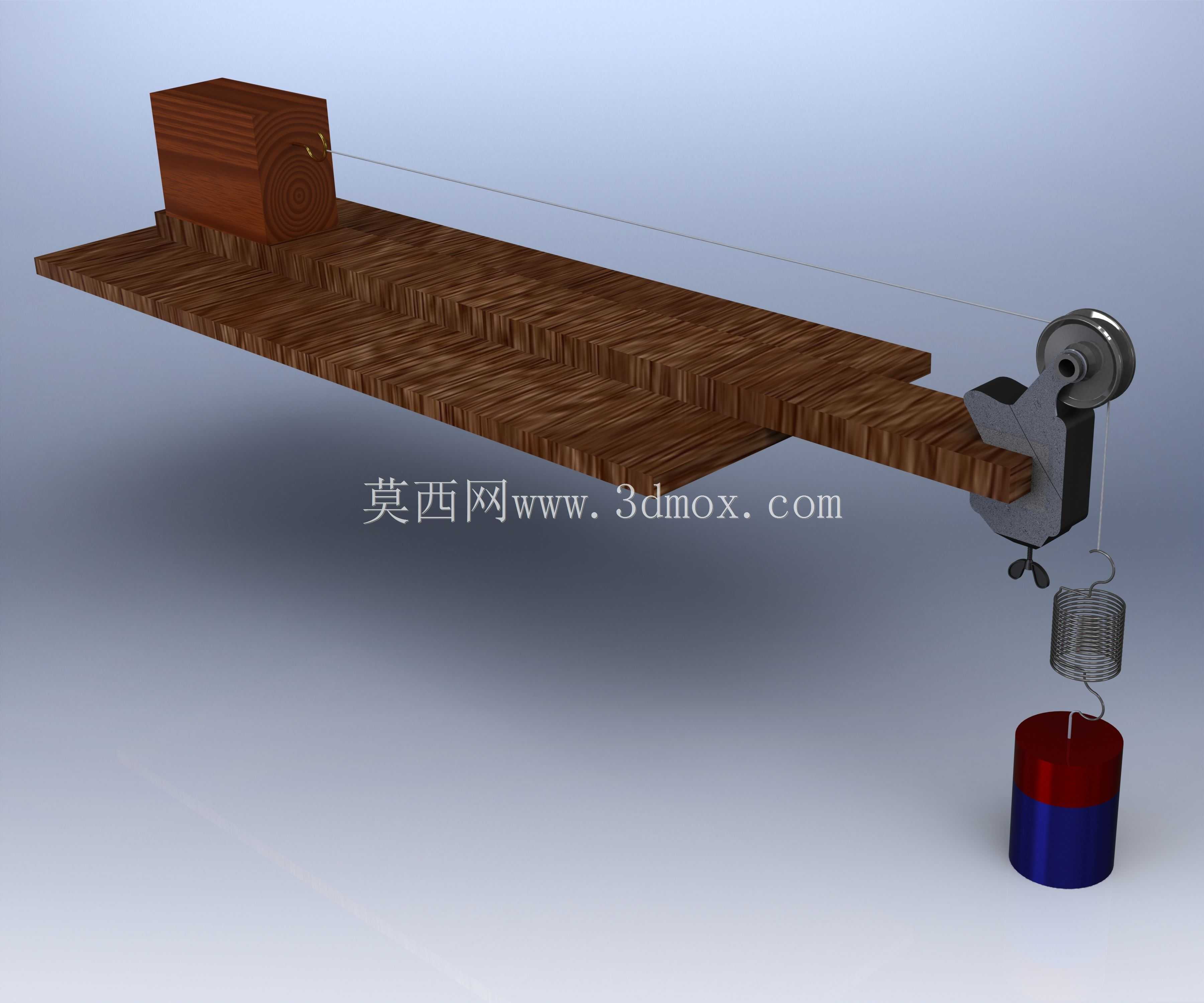

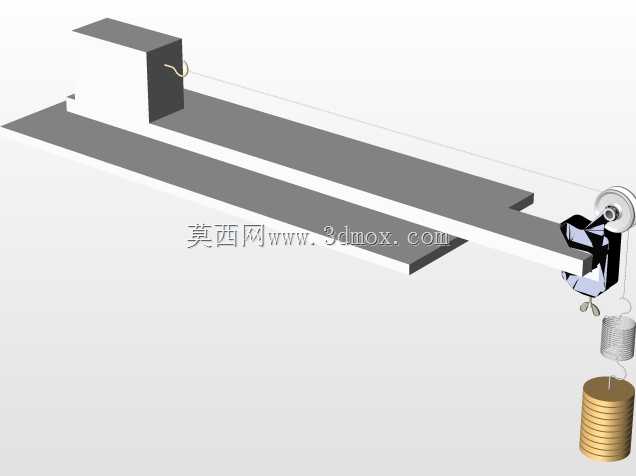

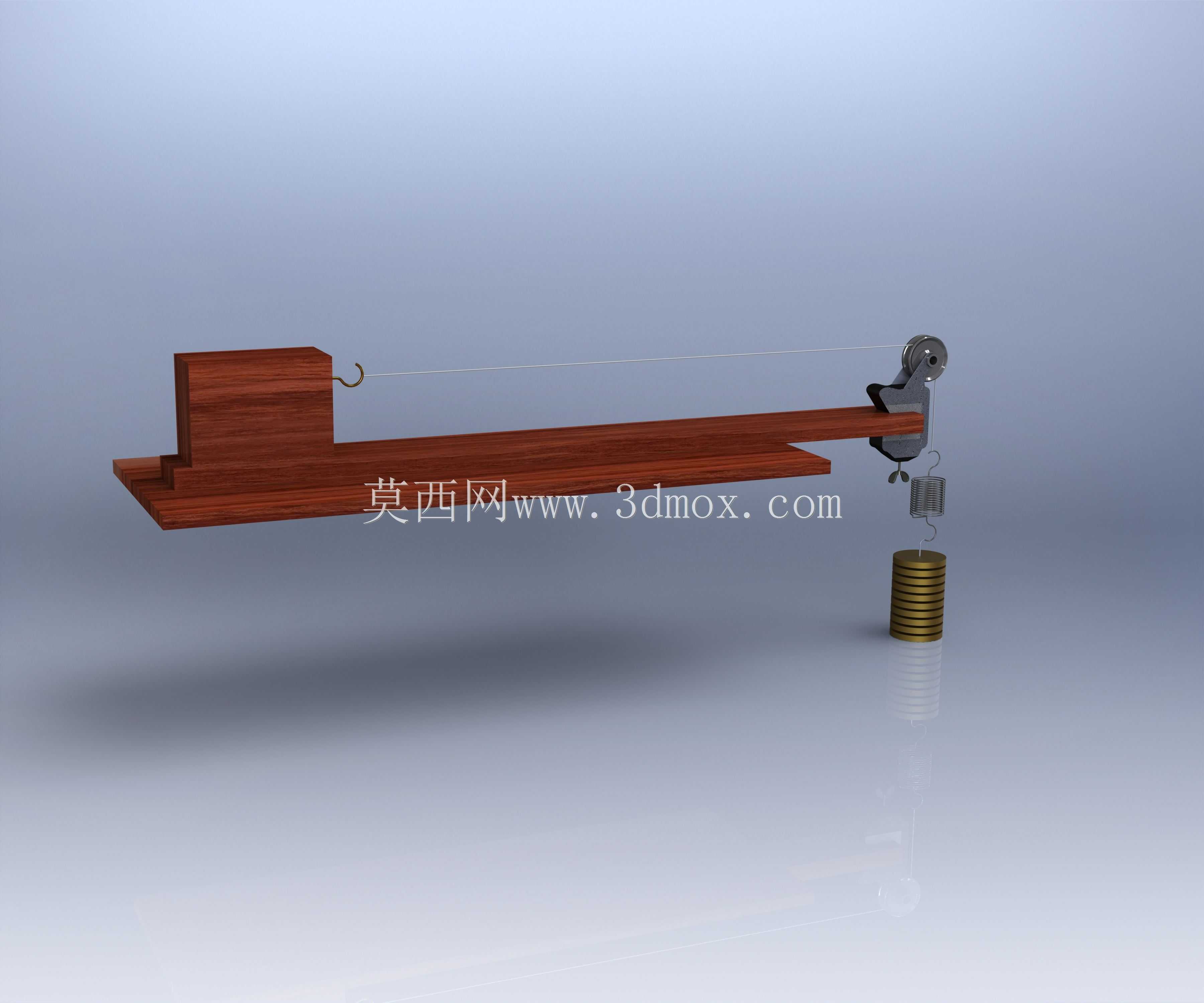

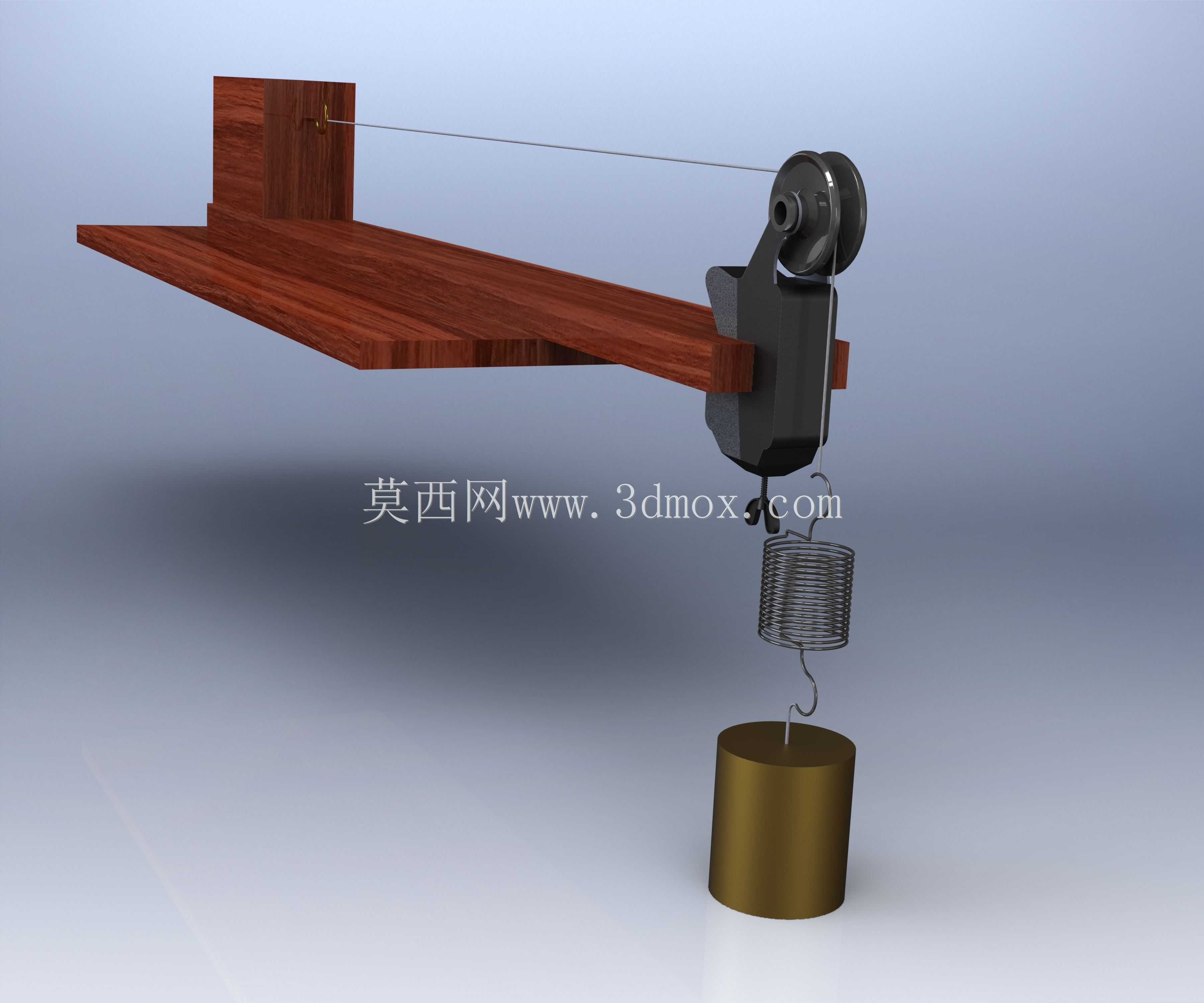

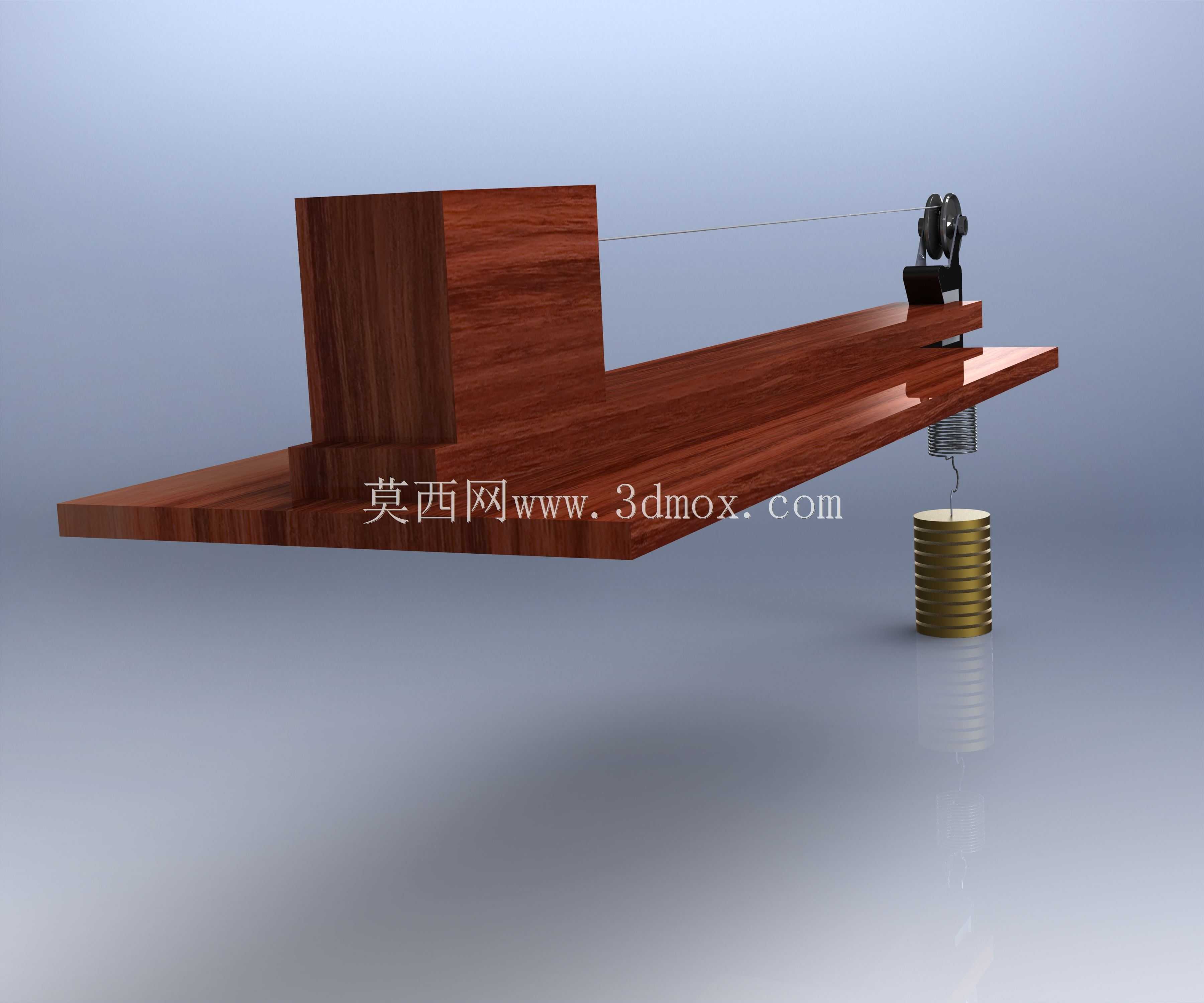

　　这套水平牵引式滑轮结构，常被用于中学物理力学演示实验台搭建、小型物料水平拖拽工位的动力传导环节，也可作为轻载直线牵引设备的基础传动单元参考。从结构组成来看，整套装置以层压木质安装基板作为承载基座，基板一端固定带挂钩的木质挡块，用于挂载弹簧类弹性蓄能元件，另一端伸出悬臂式支架，支架上装配定滑轮组，滑轮轮槽内嵌配牵引绳，绳体一端连接挡块侧的弹性元件，另一端绕过滑轮后垂直向下挂载配重块，通过配重的重力提供稳定的水平牵引力。

　　设计过程中优先考虑了牵引方向的稳定性，定滑轮的安装座采用L型折弯结构，通过两枚紧固件固定在基板端部，滑轮的轮槽中心高度与基板上表面的牵引绳走向完全齐平，避免绳体出现上下偏斜带来的分力损耗，保证水平方向牵引力的传递精度。基板采用双层叠合的木质结构，既保证了整体的平面度，也为挡块、滑轮支架的安装提供足够的螺纹啮合深度，无需额外预埋螺母即可实现可靠固定，适合教学场景下的快速拆装调整。

　　功能特性上，这套结构可通过更换不同重量的配重块、不同刚度的弹簧，实现不同大小牵引力的输出，配合皮带轮类传动副还可拓展为旋转-直线复合传动演示单元；蝶形螺母的应用让挡块位置调整无需额外工具，手动即可旋松螺母沿基板上的滑槽滑动挡块，调整弹簧的初始预紧长度，适配不同行程的牵引需求。从安装边界来看，整套结构的水平长度适配常规实验台的台面深度，基板宽度控制在单组实验装置的合理占用范围内，垂直方向上滑轮顶端高度低于常规实验台的防护挡板高度，配重块的下落行程预留了足够的安全距离，避免配重块坠落至台面以下造成干涉。

　　实际应用中，这类结构除教学演示外，还可用于小型电子元器件的引脚拉力测试工位，通过定滑轮将砝码的重力转化为水平方向的标准拉力，无需额外配置拉力传感器即可实现定量的拉力加载；也可作为小型自动化设备的料仓推送辅助机构，利用配重的恒定拉力实现料盘的持续进给，相比气缸推送结构成本更低、推力更稳定，无气源需求。建模过程中对滑轮的轮槽弧度、绳体的绕接路径都做了精准还原，弹簧的有效圈数、自由长度参数符合常规轻载牵引弹簧的选型范围，蝶形螺母的蝶翼尺寸、螺纹规格匹配常用的M4紧固件标准，木质基板的层压纹理、安装孔位的位置公差都按照实际教具的加工精度做了设定，可直接用于教具生产的结构参考，也可作为力学仿真分析的基础模型，验证不同牵引速度、不同配重下绳体的张力变化、弹簧的形变特性。
