法兰连接式手动截止型止回阀结构

在工业流体输送管路系统中，这类带手动调节结构的法兰式止回阀，常被部署在给排水、化工介质输送、暖通循环水等管路的关键节点，核心作用是避免管路内介质反向倒流，同时可通过顶部手轮实现管路通断的手动控制，兼顾止回与截断的双重功能。从实际工况适配来看，该阀采用法兰连接形式，两端法兰均布螺栓通孔，安装时可与同压力等级的管路法兰直接对接，密封面贴合后通过螺栓预紧力实现端面密封，相比螺纹连接的阀件，法兰结构更适配中高压、大管径的管路场景，安装后同轴度更容易保证，后期检修拆卸也无需大范围转动管路，现场维护效率更高。

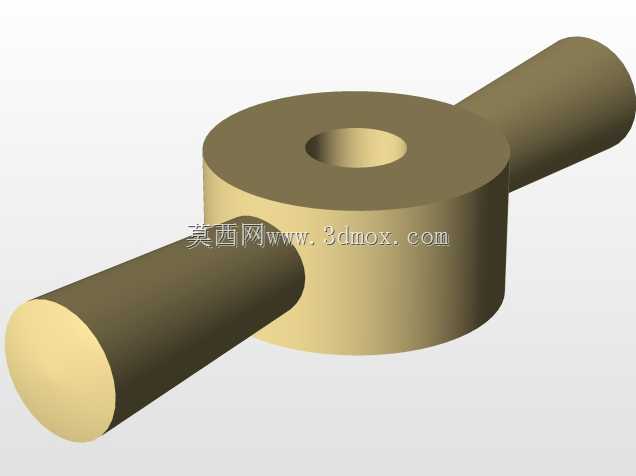

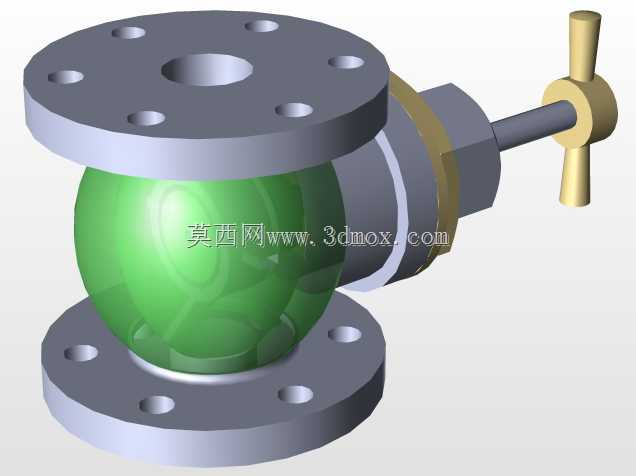

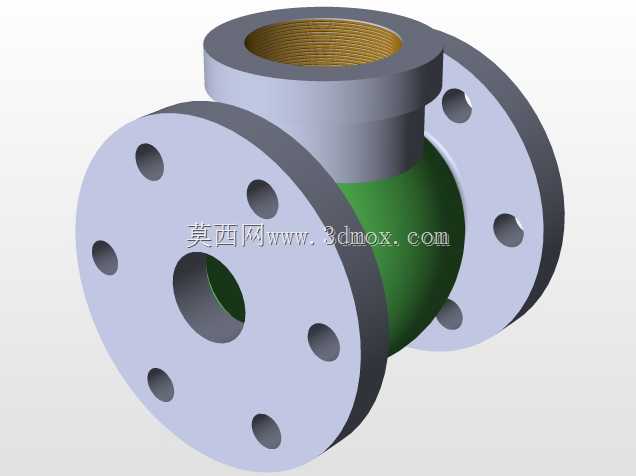

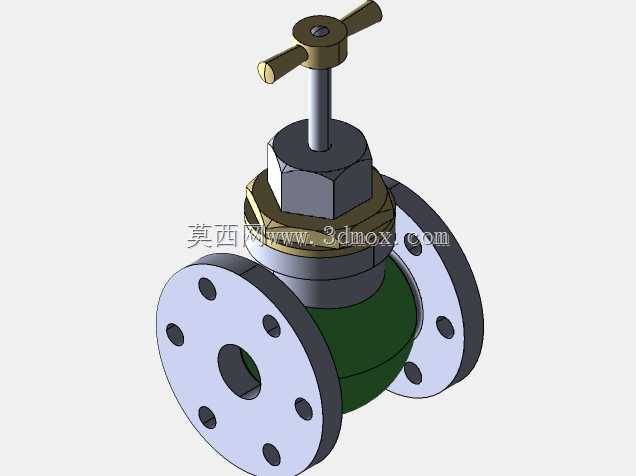

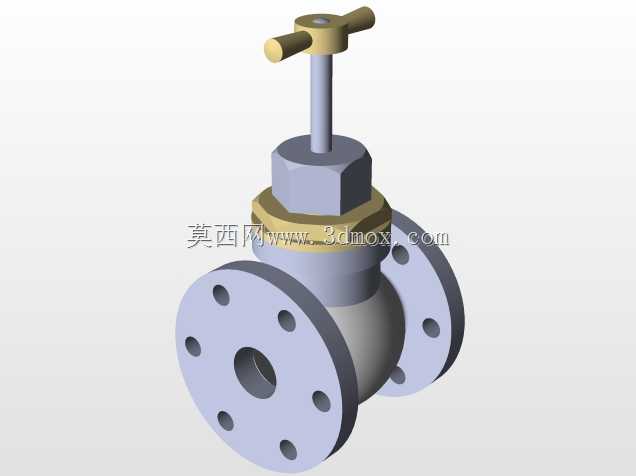

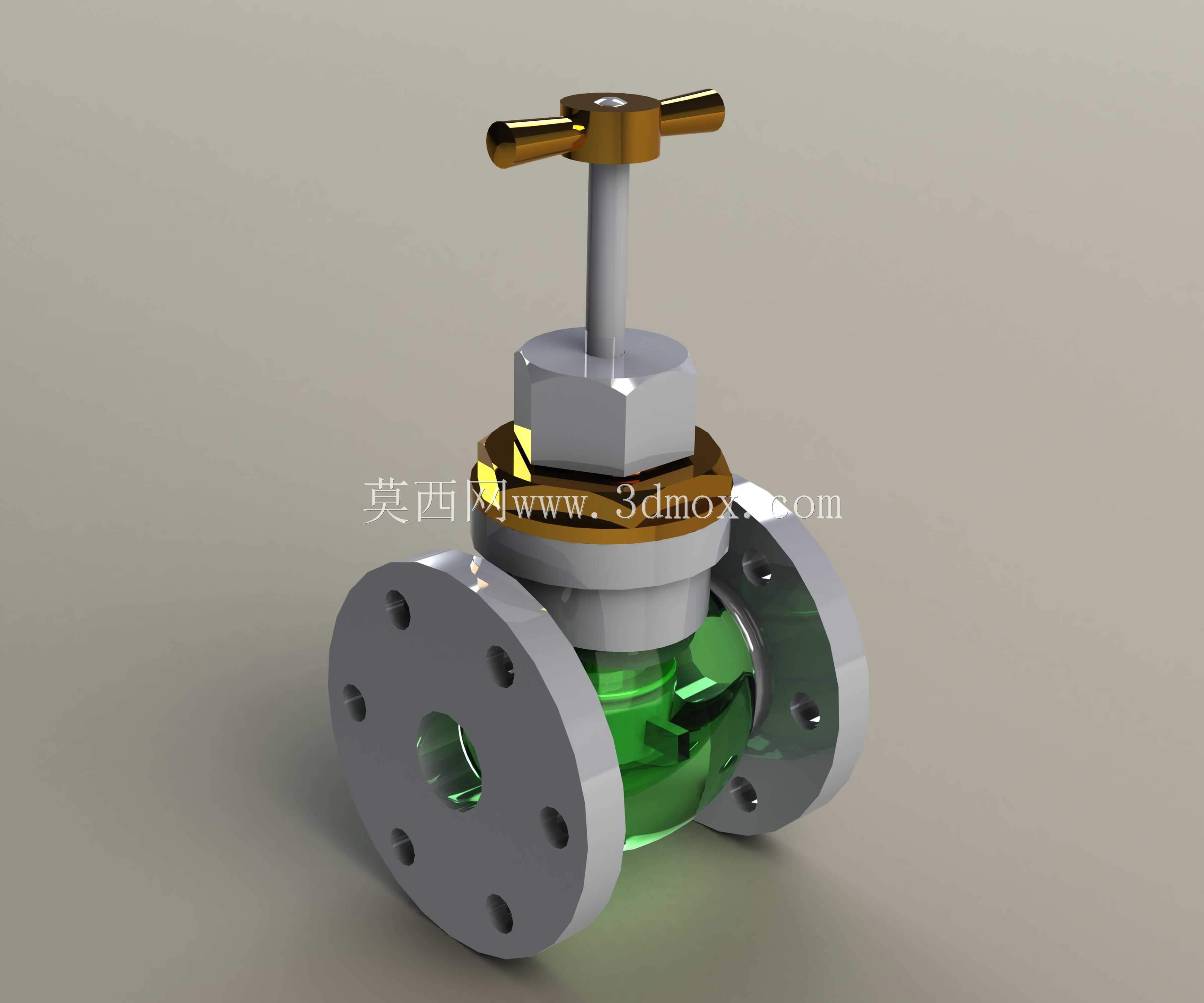

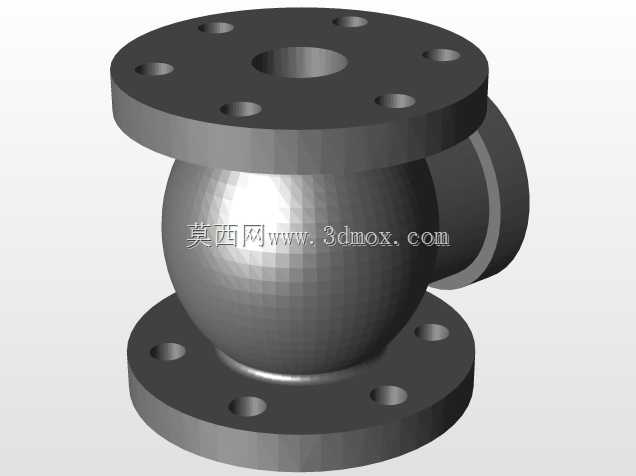

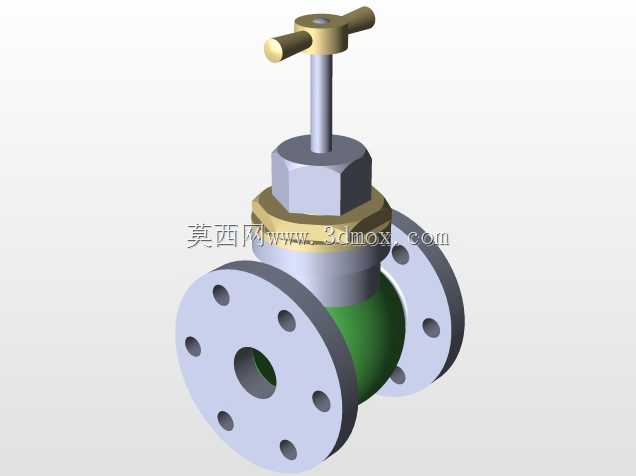

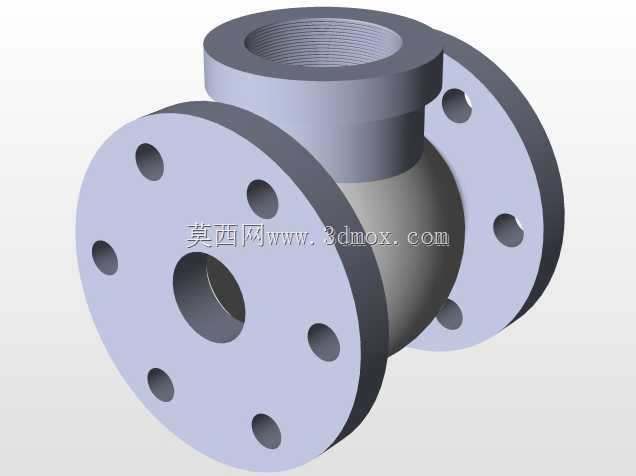

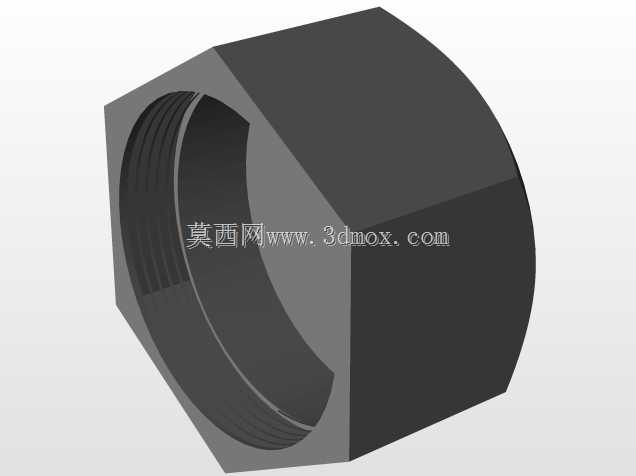

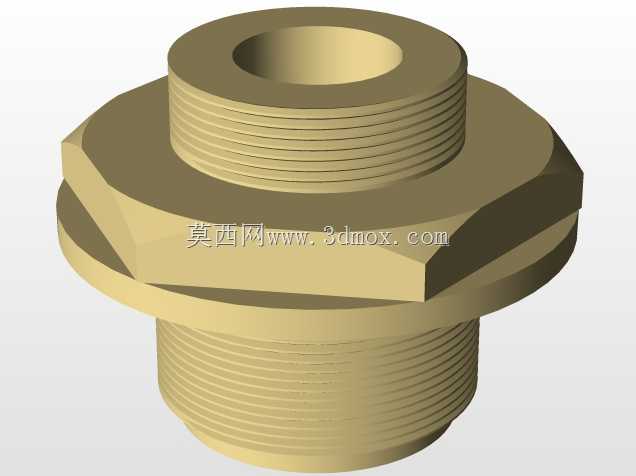

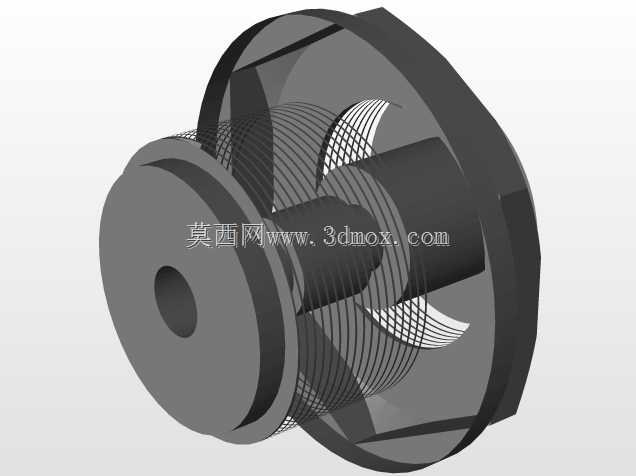

从结构设计逻辑来看，该阀的主体分为阀体、阀杆、阀芯、手轮、密封压盖几个核心部分，阀体采用三通式腔体结构，介质从一端法兰进入后，经过内部阀芯组件从另一端法兰流出，透明可视化的阀芯腔体可直观观察内部介质流动状态与阀芯启闭位置，在教学演示、样机验证阶段能快速判断阀件动作是否顺畅。顶部的T型手轮通过阀杆与内部阀芯连接，手轮与阀杆的连接部位做了防转限位，转动手轮时阀杆沿轴向做升降运动，带动阀芯实现通路的开启与关闭，阀杆穿出阀体的部位设置了多层密封填料与压盖结构，通过压盖的预紧力挤压填料实现阀杆部位的动密封，避免介质从阀杆间隙泄漏。

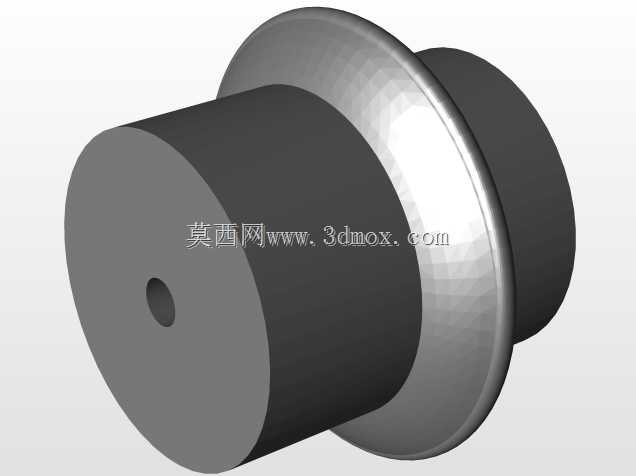

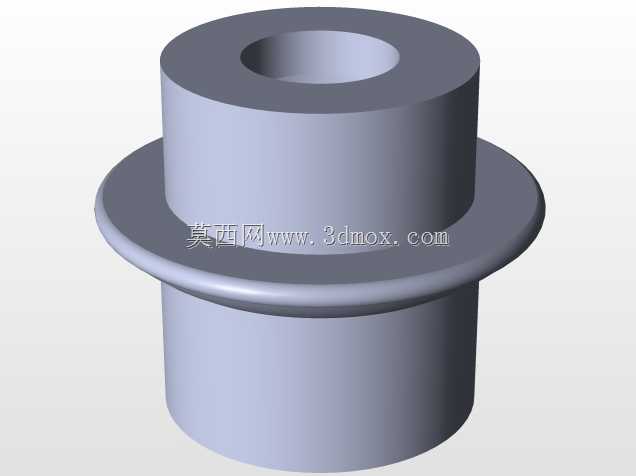

设计过程中，首先要确定的是公称通径与公称压力参数，这两个参数直接决定了法兰的外径、螺栓孔分布圆直径、螺栓孔数量与孔径，同时也决定了阀体壁厚的最小取值，避免承压时出现阀体变形或开裂。阀芯的密封面角度需要与阀座密封面精准匹配，通常采用锥面密封结构，相比平面密封，锥面密封在相同压紧力下能获得更高的密封比压，截断介质时的密封可靠性更强，同时阀芯的导向结构要保证升降过程中无卡滞，导向间隙控制在合理范围，既要避免间隙过大导致阀芯偏斜密封失效，也要避免间隙过小在介质温度变化时出现热胀卡阻。

安装边界方面，该阀在管路布置时需要预留足够的手轮操作空间，手轮顶部到周边障碍物的距离要满足单手或双手操作的转动空间需求，同时阀件两端要预留法兰对接的螺栓安装与紧固空间，避免螺栓无法穿入或紧固工具无操作空间。手轮的操作高度通常设置在距离操作面1.2米左右的位置，如果安装位置过高，需要考虑加装操作链轮或延伸杆，避免现场操作困难。介质流向需要与阀体上的标识方向一致，虽然止回结构本身具备防倒流能力，但反向安装会导致手动截断功能失效，同时介质长期反向冲击阀芯会缩短密封件的使用寿命。

从功能特性来看，该阀的止回结构在正常正向流动时，介质压力推动阀芯开启，介质可顺利通过，当管路出现压力波动或泵组停机导致介质反向流动时，反向介质压力会推动阀芯快速落座，自动切断通路，避免反向介质对上游设备造成水锤冲击，比如在水泵出口位置安装这类阀件，可有效避免停泵时介质倒流导致水泵反转，保护水泵叶轮与密封结构。顶部的手动调节结构可在设备检修、管路维护时手动关闭阀件，切断上下游介质通路，无需额外在管路上加装独立的截断阀，减少管路的连接节点，降低整体泄漏风险。

建模过程中，各部件的配合公差需要重点关注，法兰密封面的平面度、阀杆与填料压盖的配合间隙、阀芯与阀座的同轴度都是影响最终使用性能的关键尺寸，比如法兰密封面如果平面度超差，即使螺栓预紧力足够，也会出现端面渗漏的问题；阀杆与填料的间隙过大，会导致介质沿阀杆泄漏，间隙过小则会导致阀杆转动阻力过大，操作手感沉重。内部流道的设计要尽量做圆滑过渡，减少介质流动时的阻力损失，避免流道内出现直角凸起导致介质湍流，降低管路的输送效率，同时减少介质对阀体内壁的冲刷磨损，延长阀件的整体使用寿命。
