小型手动内螺纹直通球阀结构设计

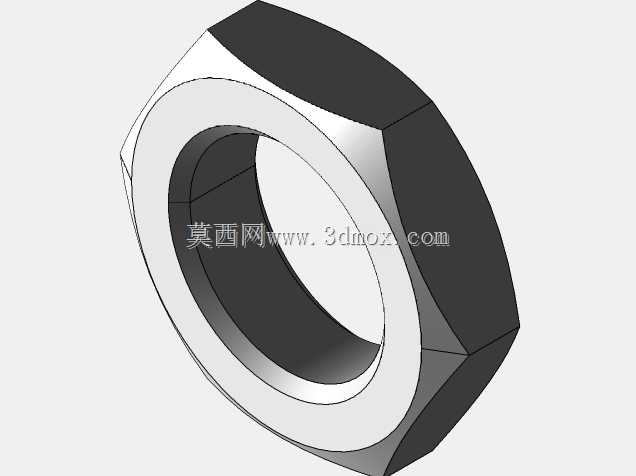

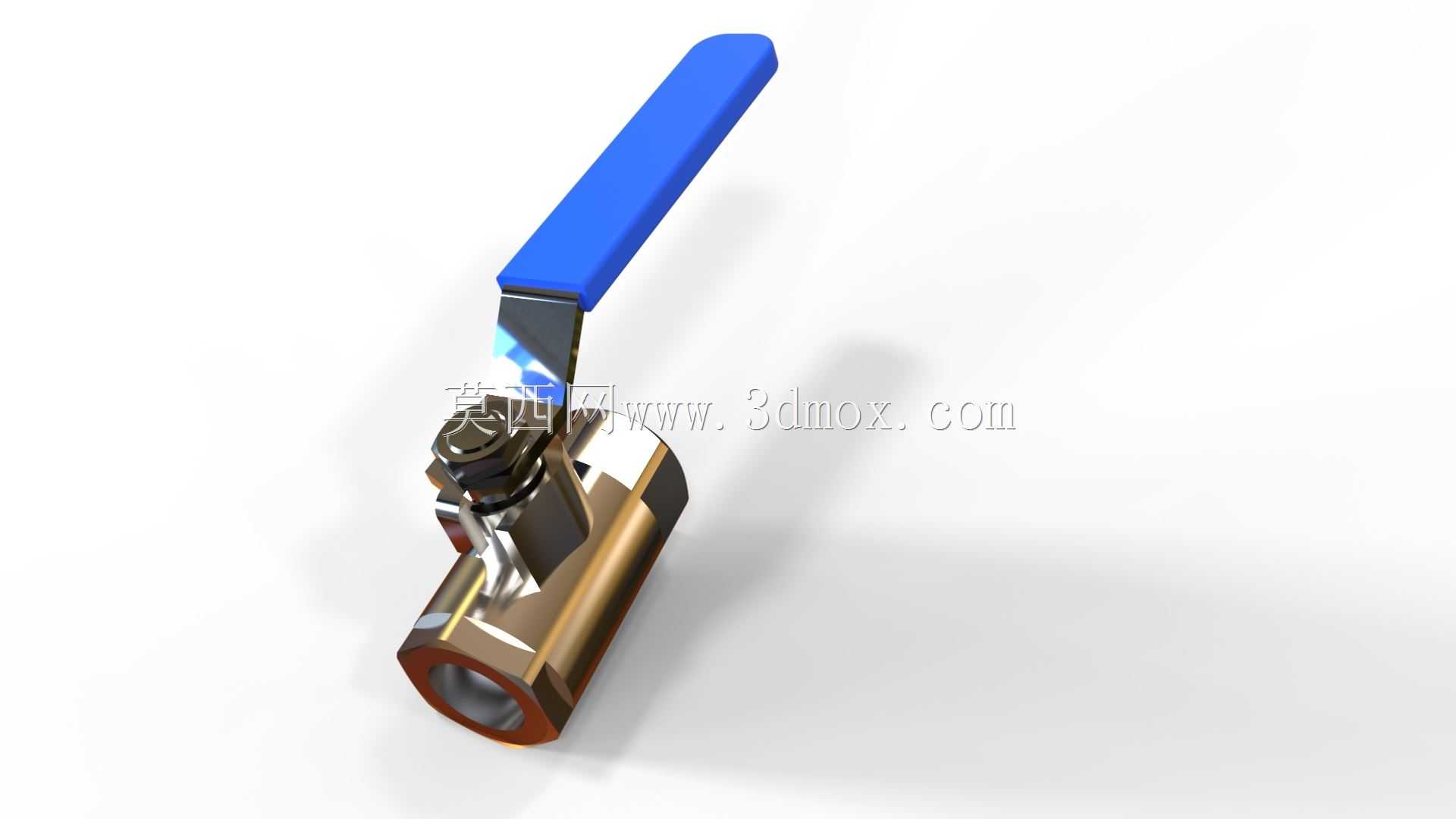

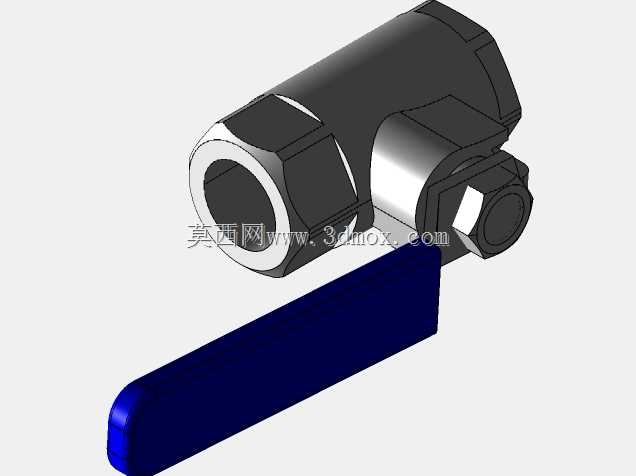

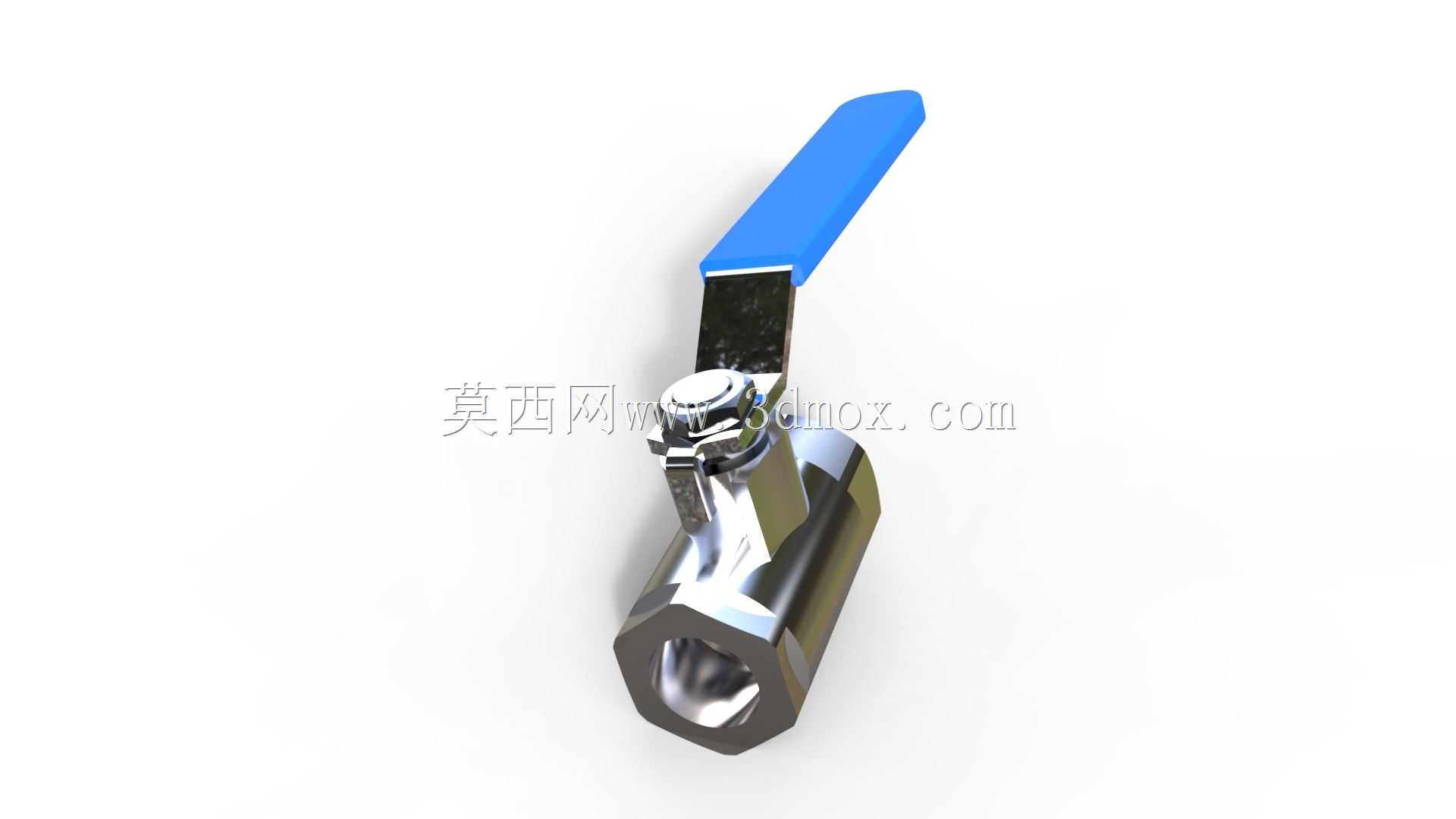

日常做小型流体管路改造、实验室气液管路搭建、小型设备冷却回路布设的时候，经常会碰到需要小通径手动截断阀的场景，这类场景对阀件的操作便捷性、安装空间占用、密封可靠性都有比较明确的要求，这款小型手动球阀就是针对这类小通径管路场景设计的截断类阀件。从结构设计逻辑来看，这款阀采用经典的浮动球结构，球体为通孔直通设计，流道没有额外的缩径台阶，介质流经的时候压力损失比同通径的截止阀小很多，适合对管路压损有要求的纯水、压缩空气、低压润滑油、非腐蚀性气体等介质的通断控制。手柄采用加长杠杆式设计，蓝色包覆层做了防滑处理，操作的时候只需要90度旋转就能实现全开全关，不需要像截止阀那样多圈旋转，现场操作的时候能快速判断阀的开关状态，手柄和阀杆的连接采用扁方定位，装配的时候不会出现周向打滑的问题，阀杆位置设置了多级密封结构，从结构上避免阀杆处的介质渗漏，日常使用不需要频繁更换密封填料。阀体采用锻造黄铜材质，两端都是内螺纹连接接口，适配常规的英制管螺纹标准，安装的时候直接和同规格的外螺纹管路接头配合，缠好生料带或者加密封垫就能完成密封，不需要额外的法兰连接配件，安装空间占用很小，适合在紧凑的设备内部管路、桌面实验台管路、小型家装水气管路里使用。从安装边界来看，这款阀的整体宽度和同通径的内螺纹直接头尺寸接近，手柄在全开状态下和管路轴向平行，全关状态下和管路轴向垂直，安装的时候只需要预留出手柄旋转90度的操作空间就行，不需要额外留出大半径的操作空间，阀体的六角结构位置刚好适配常规活动扳手的夹持尺寸，现场安装的时候不需要专用工具，用普通活动扳手就能完成拧紧操作，不会因为夹持位置不合理导致阀体变形。设计的时候特意考虑了日常维护的便利性，阀体两端的端盖采用螺纹连接结构，如果长期使用出现阀座密封磨损的情况，只需要拆开两端端盖就能更换球体和密封阀座，不需要整体更换整个阀件，能降低后期的维护成本。球体表面做了抛光处理，表面粗糙度很低，和密封阀座的贴合面均匀，开关操作的扭矩很小，即使是长期处于半开状态或者静置一段时间之后，也不会出现粘黏导致开关卡涩的问题。在实际选型应用的时候，要注意这款阀的适用压力和温度范围，适合低压常温的流体管路场景，不能用在高温高压的蒸汽管路或者强腐蚀性的化工介质管路里，安装的时候要注意介质流向，虽然球阀本身没有强制的流向要求，但如果管路里有杂质的话，最好在阀的上游加装小型过滤器，避免杂质卡在球体和阀座之间导致密封失效。从建模细节来看，整个阀的各个零件都做了装配干涉检查，手柄旋转的时候不会和阀体、管路接头产生碰撞，螺纹部分的建模符合常规管螺纹的尺寸规范，装配的时候能和标准管路配件完全适配，密封槽的尺寸也符合常规O型圈的安装尺寸要求，后期如果要做工程图导出或者加工生产的话，只需要补充对应的公差标注就能直接用于生产参考，不需要再做额外的结构调整。
