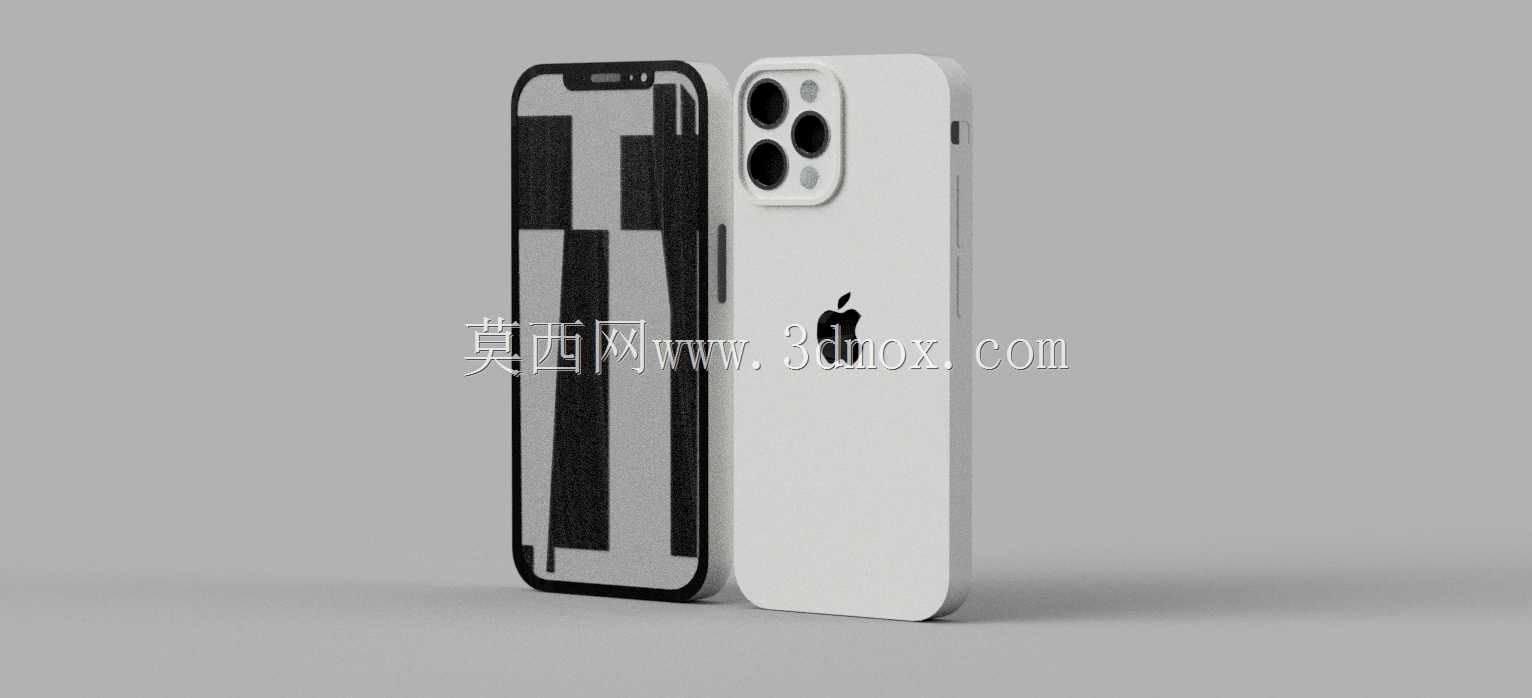

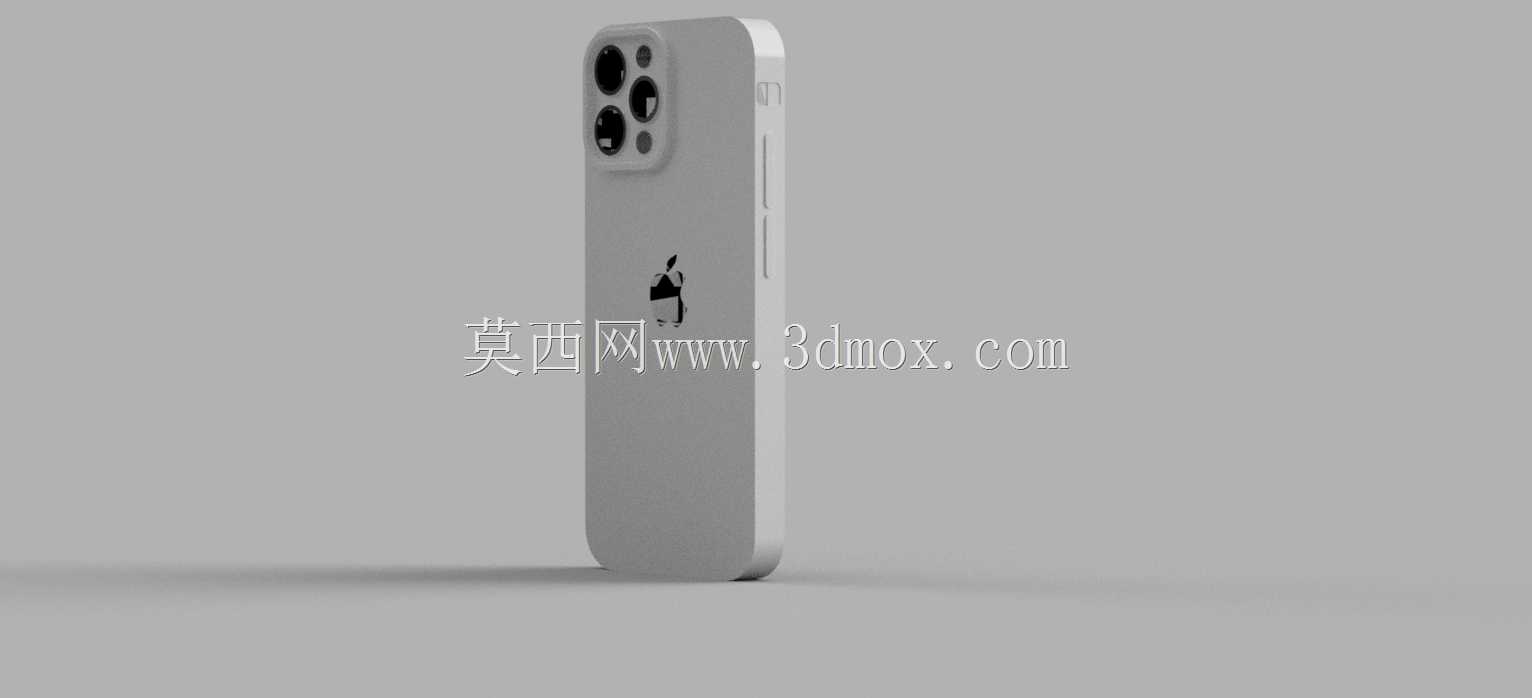

苹果iPhone12智能手机外观结构三维数模

这套三维数模完整还原了直板触屏智能手机的整机外观与装配边界，建模过程中严格参照量产机型的实际装配公差要求，将整机外轮廓的圆角过渡、侧边按键的凸起高度、摄像头模组的凸台落差都做了1:1的参数化还原，没有做简化处理，所有曲面都做了G2连续的曲率校验，避免后续做结构验证、配件开模时出现曲面破面、干涉错位的问题。从实际应用场景来看，这类消费电子终端的三维数模，首先可以用于手机保护壳、钢化膜、磁吸配件等周边产品的结构设计验证，设计师在做配套产品的内腔适配时，可以直接调取整机外轮廓作为参照基准，不需要反复测绘实机，能大幅缩短周边配件的开模前期验证周期；其次在做通讯终端的展示动画、产品渲染、人机交互场景搭建时，高精度的外观数模可以直接导入渲染引擎，不需要重新做曲面重构，能减少场景搭建的重复工作量。从产品功能特性对应的结构设计来看，模型完整还原了正面超瓷晶面板的直面屏形态，屏幕黑边的宽度、顶部刘海区域的开槽边界都和实机保持一致，刘海区域预留的开槽位置对应了前置摄像头、面容识别模组、听筒的装配空间，建模时特意保留了屏幕与中框之间的0.1mm装配间隙，和实际量产的装配公差匹配，避免做配件适配时出现尺寸偏差。机身中框采用的是直角边设计，和前代圆弧中框的握持边界有明显差异，建模时将中框的倒角宽度、侧边按键的位置分布都做了精准定位：机身左侧的静音拨片、音量加减按键的凸起高度、按键与中框的间隙都做了还原，右侧的电源键位置、SIM卡托的开槽轮廓也和实机装配位置一致，中框底部的扬声器开孔、Lightning接口的内凹尺寸、麦克风开孔的位置排布都按照实机的孔位坐标做了阵列排布，没有出现孔位偏移、数量不符的问题。背部的摄像头模组是这款机型外观辨识度最高的部分，模型还原了方形凸台的凸起高度，凸台边缘的圆角过渡、三个摄像头开孔与闪光灯、降噪麦克风的位置排布都和实机一致，摄像头镜片区域的凹陷深度、金属装饰圈的厚度都做了分层处理，不是简单的贴图替代，在做配套镜头膜、摄像头保护圈的设计时，可以直接提取凸台的曲面轮廓做适配，不需要二次调整尺寸。从设计思路的还原来看，这款机型在结构设计上回归了直角中框的经典形态，建模时特意控制了中框与前后玻璃面板的衔接公差，玻璃面板与中框的衔接处没有做额外的突出处理，保持了整机轮廓的方正感，同时中框边缘做了极小的倒角处理，避免直角边缘割手的问题，这个细节在数模里通过曲率分析做了验证，倒角的曲率变化均匀，没有出现锐边。整机的外形尺寸严格控制在量产机型的实际参数范围内，长度、宽度、厚度的尺寸偏差都控制在0.05mm以内，摄像头凸台的总凸起高度也和实机一致，在做桌面放置场景的模拟、车载支架的适配设计时，可以直接用这个数模做干涉检查，验证支架的夹持范围、支撑位置是否会挤压到摄像头凸台、侧边按键，避免实际生产出来的配件出现装夹不稳、误触按键的问题。另外，模型还还原了背部苹果Logo的位置与凹陷深度，Logo位于机身背部中心位置，和摄像头模组的相对位置坐标和实机完全匹配，在做定制化背壳、皮肤贴纸的设计时，可以直接提取Logo的轮廓作为定位基准，保证贴纸图案的对位精度。对于结构设计从业者来说，这类高精度的消费电子外观数模，除了做周边配件的适配设计，还可以作为直板智能手机结构布局的参考案例，观察其内部元器件堆叠与外观轮廓的匹配逻辑，比如直角中框设计下，内部电池、主板的排布如何兼顾整机厚度与握持手感，摄像头模组的凸台设计如何平衡内部传感器的堆叠空间与背部的平整度，这些细节都可以通过数模的截面分析做拆解学习，帮助理解消费电子结构设计中“外观优先、结构适配”的设计逻辑。在做产品展示类的三维场景搭建时，这个数模的曲面质量足够支撑近距离的特写渲染，不需要重新拓扑优化，金属中框的材质分区、玻璃面板的分层结构都做了独立的面组拆分，赋予材质时可以直接选中对应面组调整参数，不需要额外做面的分离操作，能提升渲染工作的效率。
