带球体视错觉效果的空间杆球结构

这类带视错觉效果的杆球组合结构，最初常被用作工业设计展厅、机械科普展区的互动展示件，也有不少结构工程师会在做空间桁架构型验证时，参考这类杆件与节点球的连接逻辑做原理性验证。从实际使用场景来看，它既可以作为科普场馆里的视觉认知演示道具，帮助参观者理解空间透视与视觉感知的偏差原理，也能作为结构设计教学中的空间构型参考样件，让初学者快速掌握等径杆端与球形节点的对接装配逻辑。

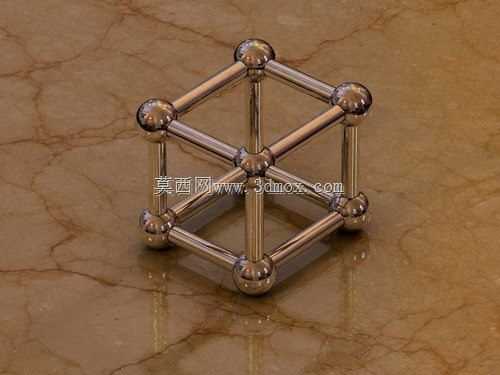

从结构本身的设计逻辑来看，整个构型以中心球体为核心定位基准，上下、前后、左右三个正交方向分别延伸出等长的连接杆件，每根杆件的末端都连接一个等直径的端球，所有杆件的直径保持统一，端球直径大于杆件直径，保证杆件端面与球面能够完全贴合，不存在装配间隙。设计过程中需要严格控制每根杆件的长度公差，以及杆件轴线与球心的对中精度，一旦某根杆件的长度出现偏差，或者轴线偏移球心，整个结构的对称性就会被破坏，视错觉的呈现效果也会大打折扣。

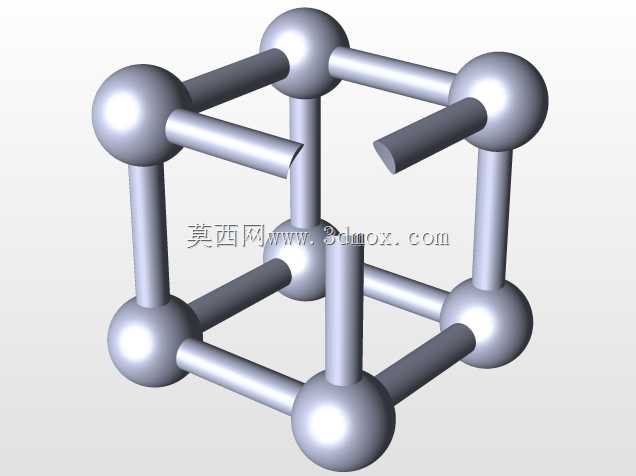

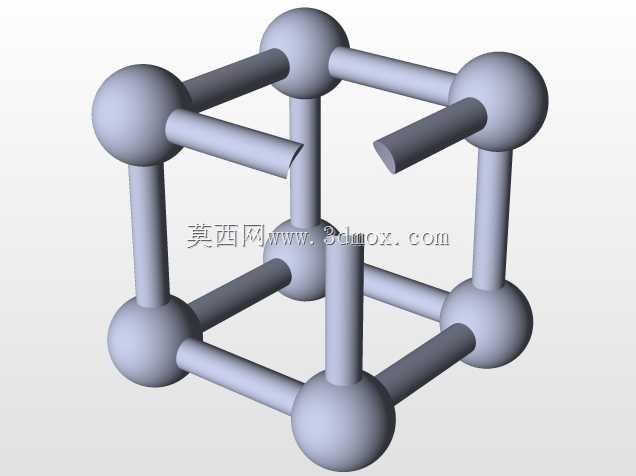

在实际加工落地时，这类结构的安装边界需要根据展示场景的空间大小做等比例缩放，常规用于桌面展示的版本整体外轮廓控制在150毫米到200毫米的立方空间内，杆件直径通常取8毫米到12毫米，端球直径取杆件直径的2.5倍到3倍，这个比例下既能保证结构的整体刚性，不会因为杆件过长出现晃动，也能让视错觉效果达到最佳——当观察者站在结构正前方特定距离时，边缘位置的球体因为透视角度的叠加，会同时出现在两个视觉感知位置上，这也是这个结构最核心的设计特点。

如果是用于大型展会的落地展示版本，整体外轮廓可以放大到800毫米到1200毫米的立方空间，这时候杆件需要选用空心金属管材来降低整体重量，端球可以采用薄壁空心球结构，连接位置采用焊接或者螺纹锁紧的方式固定，安装时需要先在地面做好定位基准，保证整个结构的竖直轴线与地面垂直，水平方向的杆件保持水平，避免因为安装倾斜导致视错觉效果失效。

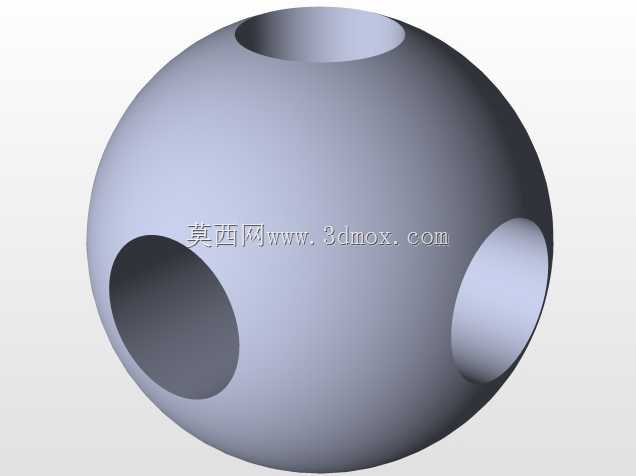

从结构受力的角度来看，这种对称的杆球结构本身具备很好的空间稳定性，每个节点球都同时连接多根杆件，受力能够沿着杆件均匀分散，哪怕是放大尺寸做装饰性的空间桁架使用，也能承受一定的侧向载荷，不少商业空间的装饰性隔断、艺术装置也会借鉴这种构型逻辑，在保证视觉效果的同时满足结构强度要求。设计这类结构的时候，还要注意杆件与球体连接位置的过渡处理，如果是采用3D打印一体成型的方式制作，需要在杆件与球面的连接位置做小半径的圆角过渡，避免应力集中导致打印件断裂；如果是采用机加工后装配的方式，需要在端球上加工出与杆件直径匹配的定位孔，孔的深度控制在杆件直径的1倍到1.5倍，保证装配后杆件不会出现松动。

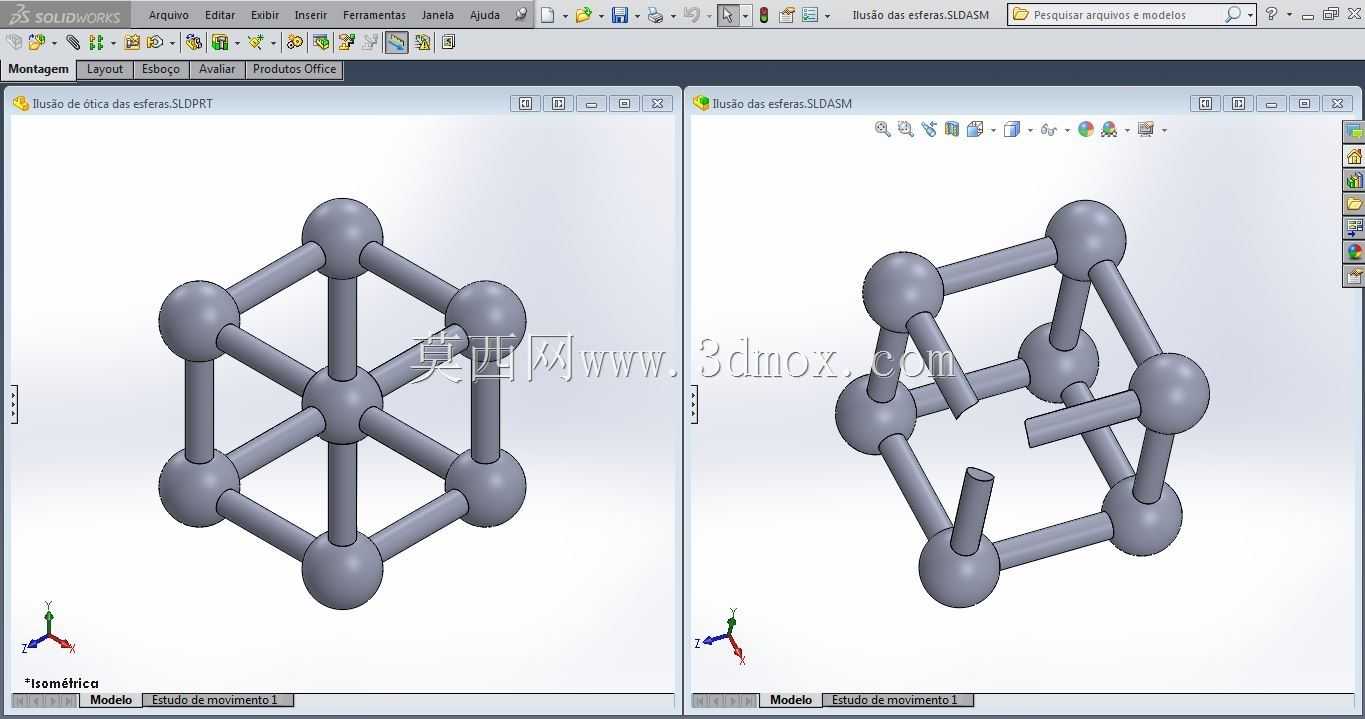

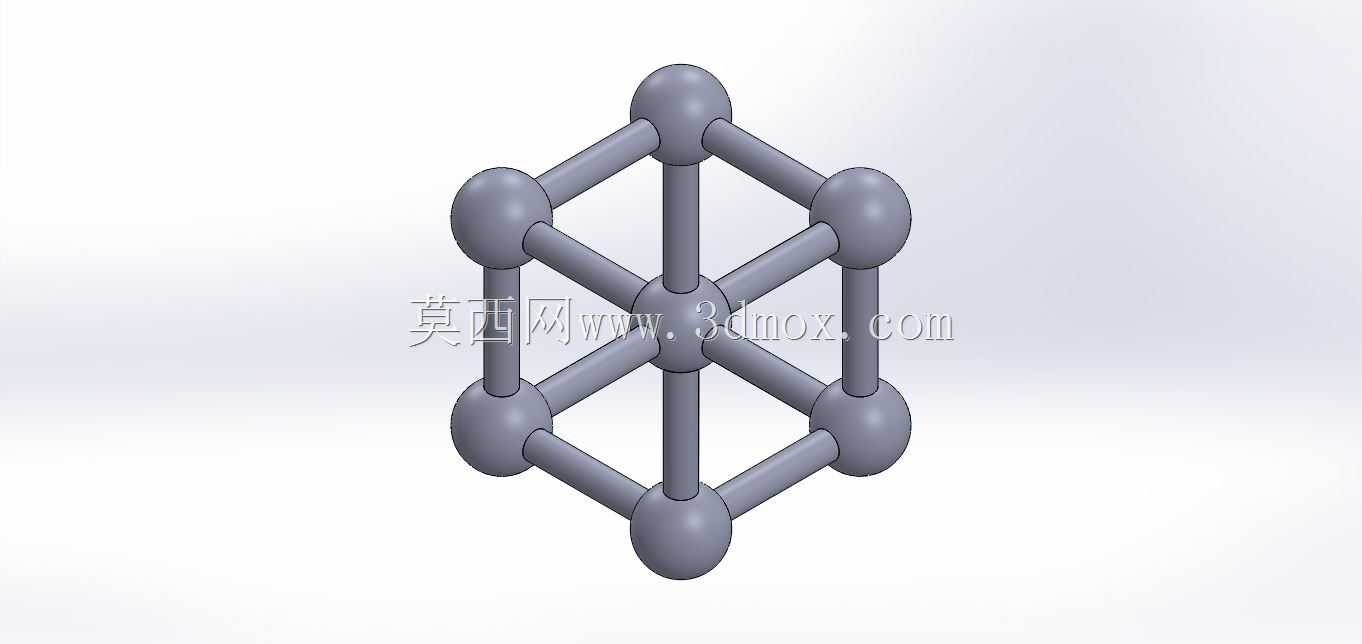

在做三维建模的时候，需要先绘制三维空间的点阵，确定中心球和所有端球的球心坐标，所有球心之间的间距保持完全一致，之后再沿着相邻球心的连线生成杆件实体，最后对所有实体做合并或者装配约束，建模过程中要随时切换不同的视角检查结构的对称性，尤其是边缘位置的杆件与球体的相对位置，确保在正视角度下能够呈现出预期的视觉错位效果，不会因为建模时的坐标偏差导致错觉效果消失。
