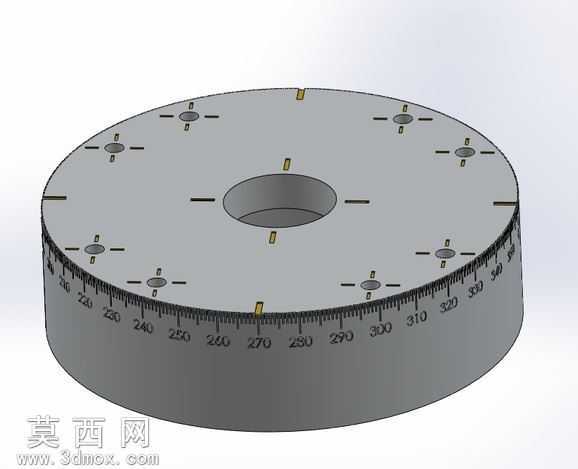

160毫米外径带刻度角度磁盘结构设计

本作品为适配平面磨床、轻型铣床加工场景设计的160毫米规格角度磁盘，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的尺寸公差规范，对磁盘本体、中心定位孔、周向刻度标识、内置磁路安装位、工件定位槽等结构逐一进行特征建模，确保各部分装配间隙符合实际生产装配要求。渲染阶段采用金属哑光材质模拟磁盘本体的铸铁基体质感，对周向激光雕刻的角度刻度线做了凹凸纹理与哑光刻痕的材质区分，中心安装孔做了内孔倒角的光影处理，侧面刻度区做了发黑工艺的材质表现，整体渲染效果还原了工业级角度磁盘的真实外观质感。结构设计上，磁盘整体为圆柱式结构，中心通孔用于与机床工作台的定位轴配合安装，上端面均匀分布多组工件定位槽与磁块安装位，可实现导磁工件的快速吸附装夹，侧面整周雕刻0至360度角度刻度线，刻度分度值为1度，配合端面的基准标记线可实现工件的快速角度找正与分度装夹，解决了常规平口钳装夹异形导磁工件时找正效率低、角度定位不准的问题。设计思路源于实际机加工场景中对小尺寸工件角度磨削、角度铣削的装夹需求，在原有普通圆形磁盘的基础上增加了整周角度刻度标识，优化了端面磁块的排布方式，在保证磁吸力满足常规轻型加工要求的前提下，缩减了磁盘整体厚度，降低了工装装夹后的刀具干涉风险，同时对刻度线的位置做了防磨损的凹陷设计，避免长期使用后刻度磨损导致读数不准的问题，建模过程中对所有棱角做了符合工业安全规范的倒角处理，避免安装使用过程中锐边划伤操作人员。
