电脑CPU轴流散热风扇结构设计

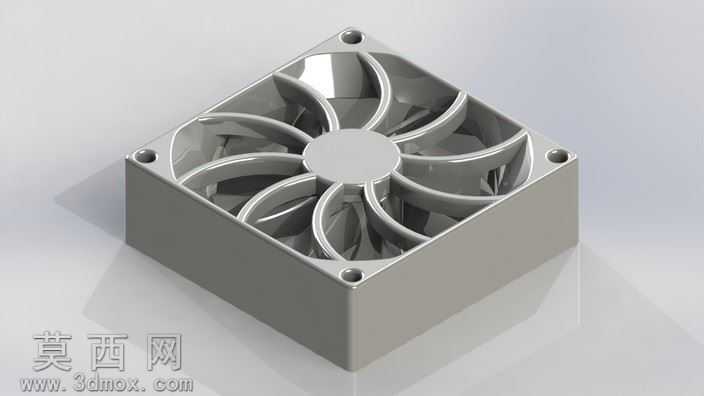

本作品为电脑CPU轴流散热风扇的三维设计方案，建模阶段采用参数化设计逻辑完成整体结构搭建，首先确定风扇外框的标准安装尺寸，匹配常规电脑机箱及CPU散热模组的安装孔位规范，外框采用方正的立方体壳体结构，四个角位预留沉头安装孔，保证安装时螺丝可完全沉入孔位不突出，避免干涉其他硬件。扇叶部分采用仿生曲面设计思路，参考航空轴流叶片的气动特性，每片扇叶的前缘做圆弧过渡处理，后缘做渐薄收边，叶片从轮毂处向外平滑延伸，扭曲角度沿径向渐变，既保证进风侧的气流导入效率，又降低出风侧的气流紊流，减少风扇运转时的风切噪音。轮毂部分采用中心圆盘结构，与扇叶根部做圆角过渡连接，避免应力集中，同时预留电机安装位的内部空腔，匹配常规直流无刷电机的安装尺寸。建模过程中对扇叶与外框内壁的间隙做精准控制，间隙过小容易在运转时产生剐蹭，间隙过大则会产生气流回流降低散热效率，最终将间隙控制在合理范围，兼顾运转安全性与送风效率。材质渲染阶段，外框与扇叶均采用哑光硬质工程塑料材质，模拟ABS或PC材质的细腻磨砂质感，表面添加细微的颗粒纹理还原真实注塑件的表面效果，金属安装孔位做轻微的金属光泽处理，还原真实产品的材质差异。结构设计上充分考虑实际生产的注塑工艺需求，所有壳体壁厚保持均匀，转角处均做圆角过渡，避免注塑时产生缩痕、缺料等缺陷，扇叶与轮毂的连接位置做加强筋处理，提升扇叶高速旋转时的结构强度，防止长期运转出现叶片变形断裂的问题。整体模型完成后通过装配校验确认所有部件无干涉，可直接用于后续的结构仿真、3D打印验证或开模生产参考，能够满足常规台式电脑CPU散热的风量、风压需求，同时兼顾低噪音、长寿命的使用要求。
