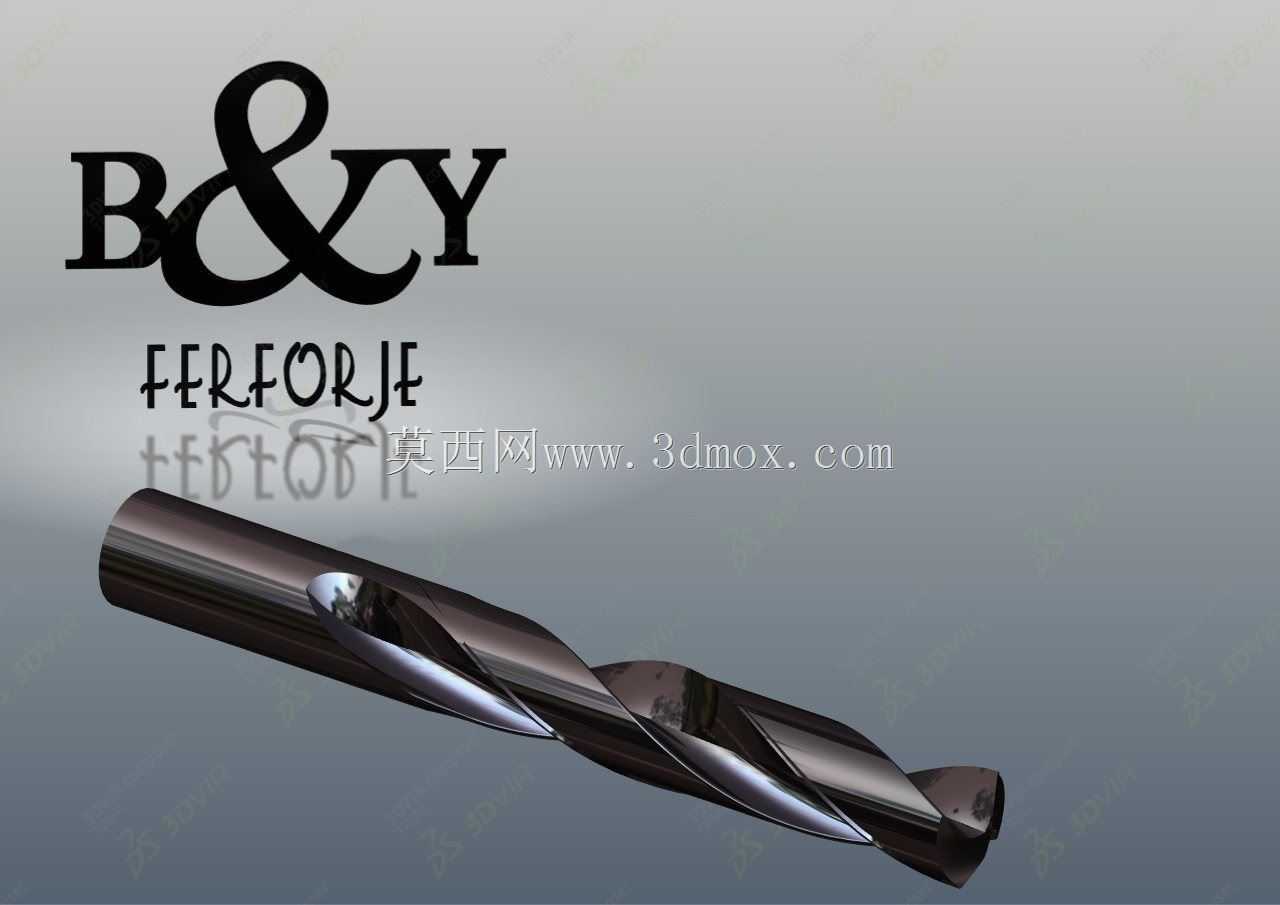

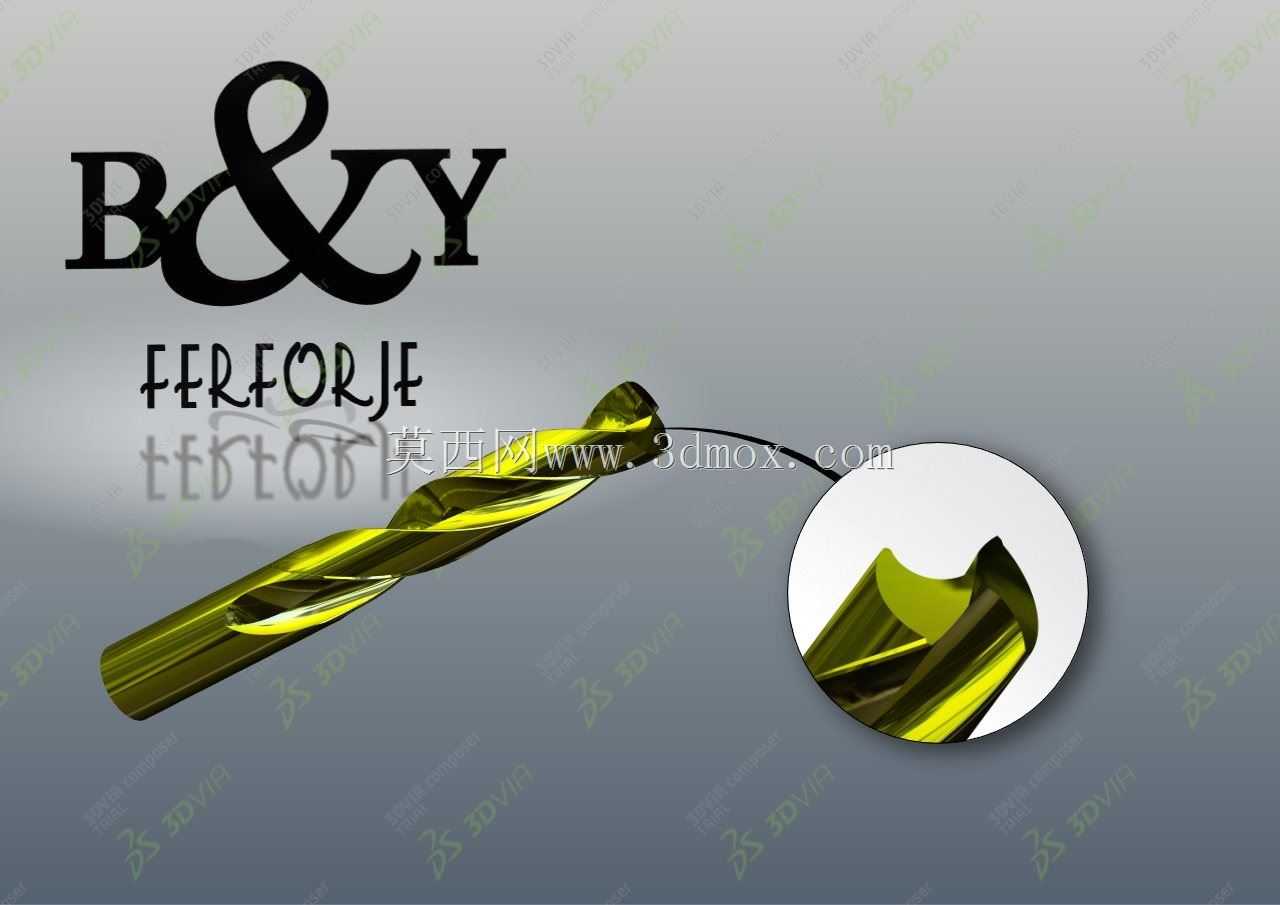

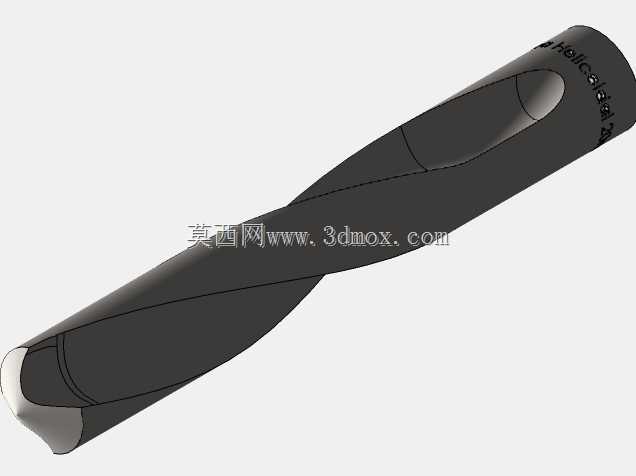

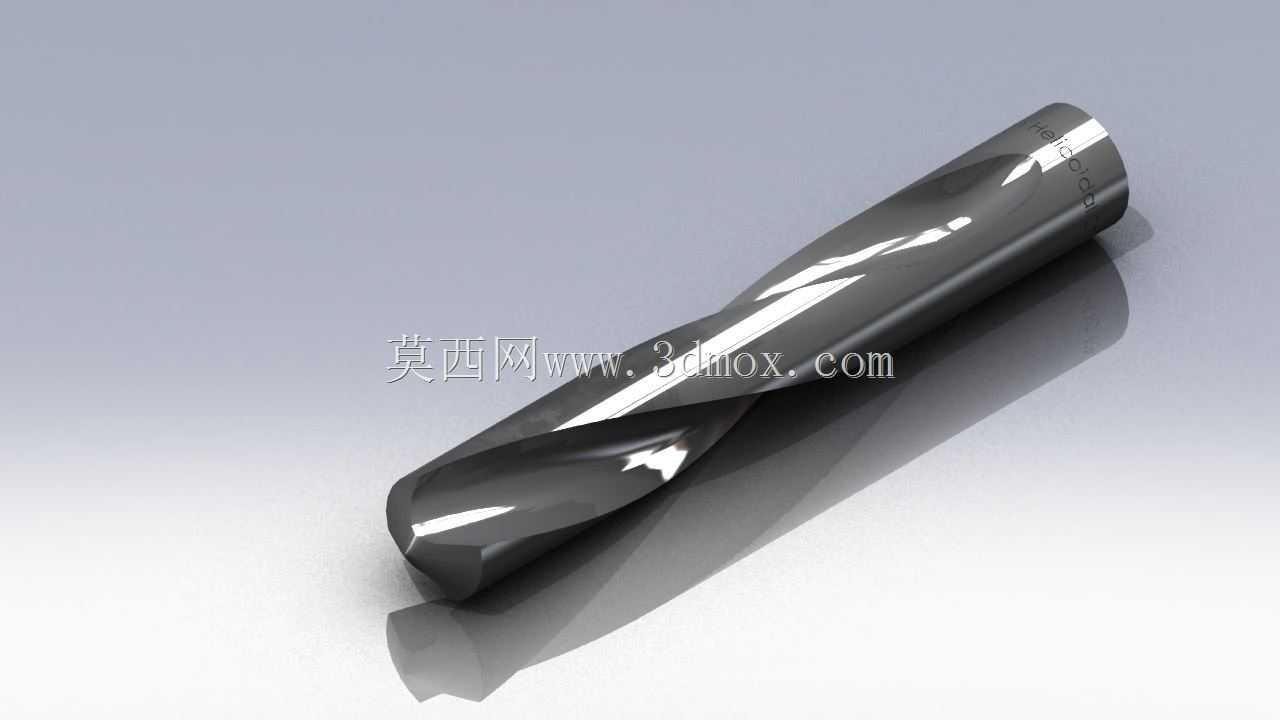

20mm直径布罗卡螺旋钻头结构设计

在机械加工的孔加工工序里，20mm直径的布罗卡螺旋槽钻头是碳钢、合金钢等常规结构钢件盲孔、通孔加工的常用刀具，日常在普通立式钻床、摇臂钻床甚至加工中心的手动装夹工位都能见到它的身影，和直槽钻头相比，螺旋槽的排屑路径是连续螺旋走向，切屑会顺着槽体螺旋升角自动向外排出，不会像直槽钻那样容易在孔底积屑挤伤已加工孔壁，尤其适合深度在3倍径到5倍径的中等深度孔加工，能有效减少退屑清屑的频次，提升批量钻孔的工序效率。从实际加工的工况来看，这类钻头的装夹基准是尾部的直柄圆柱段，装夹时需要保证钻夹头的夹持长度覆盖柄部70%以上的区域，避免高速钻削时出现刀柄打滑、钻头摆振的问题，20mm的切削直径属于中等规格钻孔尺寸，适配的设备主轴转速通常根据工件材质调整，切削普通Q235钢材时线速度控制在20-25m/min区间即可，进给量保持在0.15-0.25mm每转，能保证钻头的耐用度和孔壁的表面粗糙度。设计这款钻头的三维结构时，首先要确定的是螺旋槽的核心参数，螺旋升角取常规高速钢钻头的标准30度，这个角度既能保证切屑顺利排出，又不会因为升角过大降低刀体的整体刚性，槽型的截面采用圆弧过渡的宽槽设计，槽底的圆角半径控制在2.5mm左右，避免应力集中在钻削受力时出现槽根断裂的问题；钻尖部分采用标准的118度顶角，两主切削刃对称度误差控制在0.02mm以内，横刃长度修磨到0.3mm左右，减少钻孔时的轴向抗力，避免入钻时出现钻头偏移、孔位超差的情况。从外形尺寸的边界来看，这款钻头的总长度控制在150mm，其中切削刃部分的有效长度为100mm，柄部直径和切削直径保持一致为20mm，不需要做缩柄设计，适配最大夹持直径20mm的标准钻夹头，安装时不需要额外配装变径套，减少了装夹的累积误差。实际使用中，这类螺旋钻头除了常规的金属切削场景，在非金属的硬质塑料、层压板材钻孔作业中也有不错的表现，螺旋槽的结构能把带状切屑连续导出，不会让切屑堆积在孔内造成板材烧伤、孔壁毛边的问题；和硬质合金钻头相比，高速钢材质的布罗卡螺旋钻韧性更好，在手动进给的钻床作业中，即使操作时进给量出现小幅波动，也不容易出现崩刃、断钻的问题，对操作工人的技能容错率更高，非常适合维修车间、小批量加工工位的日常钻孔作业。建模过程中需要特别注意切削刃和螺旋槽的衔接面，要保证刃口处没有圆角、台阶等结构缺陷，否则实际切削时会出现刃口挤削而非切削的状态，快速磨损钻头；钻尖的后角控制在8-12度，后角过小会增加钻头和孔底的摩擦阻力，后角过大则会降低刃口的强度，容易在钻削铸件等带硬皮的工件时出现崩刃。另外，钻头的刃带部分设计宽度为1.2mm，沿螺旋槽走向连续分布，既可以起到导向修光孔壁的作用，又能减少刃带和孔壁的接触面积，降低钻削过程中的摩擦发热，避免钻头过热退火降低硬度。在设备选型适配方面，这款20mm螺旋钻不需要特殊的工装夹具，只要是主轴锥孔适配、夹持范围覆盖20mm柄径的钻削设备都可以装夹使用，不需要额外定制连接套，通用性较强；在批量生产的流水线钻孔工位，也可以适配在多轴钻床的输出轴上，一次装夹完成多个同直径孔的同步加工，螺旋槽的排屑特性可以保证连续加工过程中不需要频繁停机清理切屑，能匹配流水线的生产节拍。从结构刚性的角度考量，20mm直径的钻头芯厚设计在6mm左右，芯厚从钻尖位置向柄部方向逐渐递增，增量为每100mm长度增加1.2mm，既保证了钻尖部分的容屑空间，又能提升柄部的整体抗扭刚性，在钻削抗拉强度较高的合金钢材料时，能承受更大的钻削扭矩，不会出现刀体扭断的失效问题。
