固体接触力学性能测试夹持试验装置

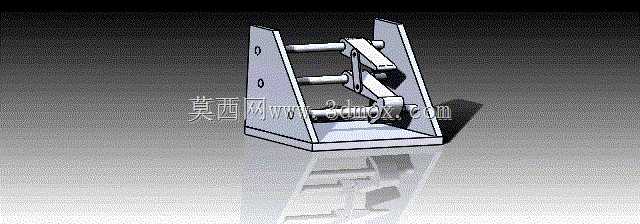

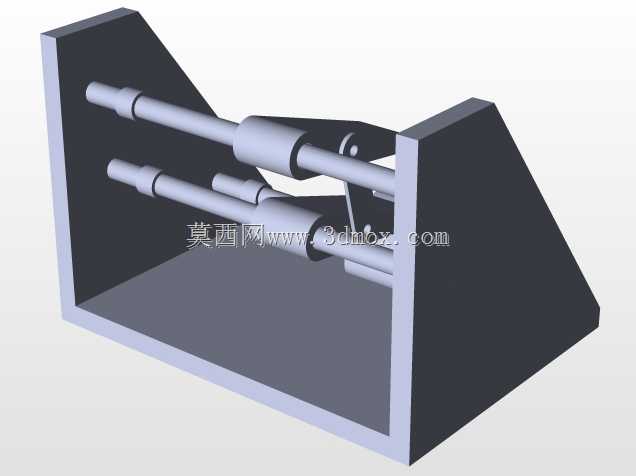

这套接触试验装置主要面向固体材料接触力学性能测试场景搭建，在材料摩擦磨损试验、接触刚度检测、零部件接触疲劳验证等实验室测试环节中，承担试样装夹、接触载荷传导、相对位姿固定的核心作用。装置整体采用双侧立板配合底座的框架式承载结构，底座作为整个机构的安装基准，底面设置统一的安装孔位阵列，可直接固定在标准力学试验台的T型槽工作台面上，安装边界适配多数常规材料试验机的工作台尺寸，无需额外加工过渡转接板即可完成装夹固定。双侧立板垂直固定在底座两侧，立板上加工有同轴度精度达IT7级的导向孔，用于穿装两根平行的导向支撑轴，两根导向轴作为活动夹臂的运动导向基准，平行度公差控制在0.02mm以内，避免活动部件运动过程中出现卡滞或偏载，影响接触力测试的准确性。夹臂组件采用上下对称的双摆臂结构，摆臂与导向轴之间通过滑动衬套连接，可沿导向轴轴向调整位置，也可绕导向轴小角度摆动，适配不同厚度、不同外形的被测试样装夹需求，摆臂的接触端加工有V型定位槽与平面装夹位两种接触结构，可分别适配圆柱类试样、板类试样的装夹定位，无需更换夹头即可完成多种形态试样的测试装夹。设计过程中优先考虑了接触力传导的路径一致性，所有承载部件的受力方向均沿结构刚性最强的方向布置，立板与底座之间采用销定位+螺栓紧固的连接方式，连接刚度满足最大10kN接触载荷下的变形量要求，整体变形量控制在0.01mm以内，避免结构变形干扰测试数据的准确性。装置的活动部件之间预留有合理的间隙，配合自润滑衬套的使用，无需频繁加注润滑脂即可长期保持运动顺畅，适配实验室长期连续测试的使用需求。在实际使用过程中，可根据测试要求在摆臂末端加装力传感器、位移传感器，实时监测试样接触过程中的载荷变化与接触变形量，装置的框架结构预留了传感器走线空间，不会对试样装拆与测试运动造成干涉。整套机构的外形尺寸紧凑，总宽度不超过300mm，总高度不超过250mm，可放置在小型试验台甚至桌面级测试设备上使用，不会占用过多实验室空间。针对不同测试场景的装夹需求，摆臂的接触端面可更换不同材质的接触垫块，比如硬质合金垫块用于高硬度材料的接触测试，橡胶垫块用于软质材料的接触模拟，垫块通过沉头螺钉固定在摆臂上，更换过程无需拆解整个机构，单人即可在两分钟内完成更换操作。立板上还加工有纵向的调节槽，可调整导向轴的安装高度，进而调整夹臂的开合行程范围，最大开合行程可达80mm，可装夹厚度范围覆盖5mm到70mm的各类试样，适配绝大多数常规固体接触测试的试样尺寸要求。整个装置的结构没有冗余的装饰性部件，所有结构特征均服务于装夹稳定性、运动顺畅性与测试准确性的核心需求，棱角处均做了R2的倒角处理，避免试验人员操作过程中被尖锐边角划伤，符合实验室设备的安全设计要求。
