无面部造型蒸汽机车头三维结构设计

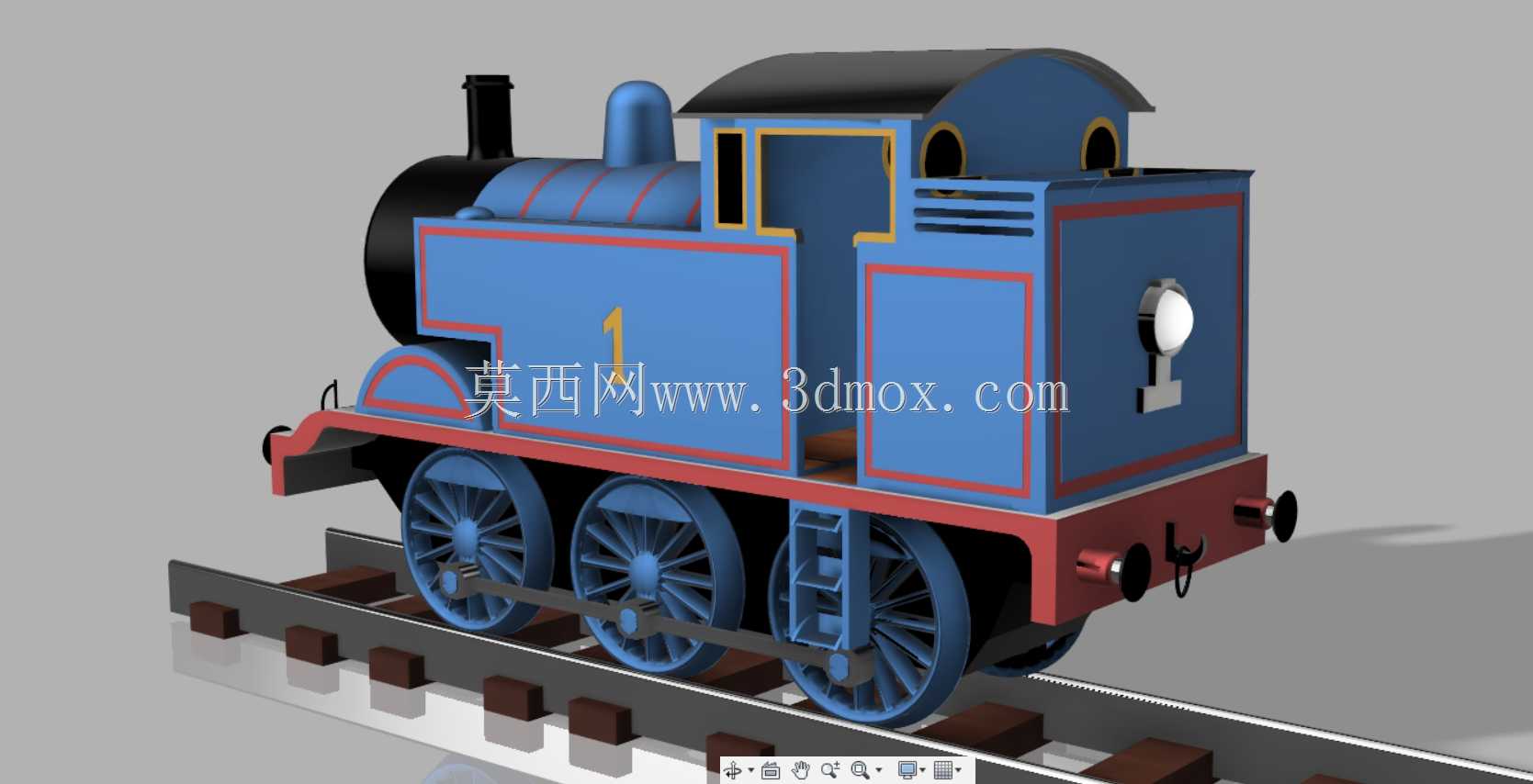

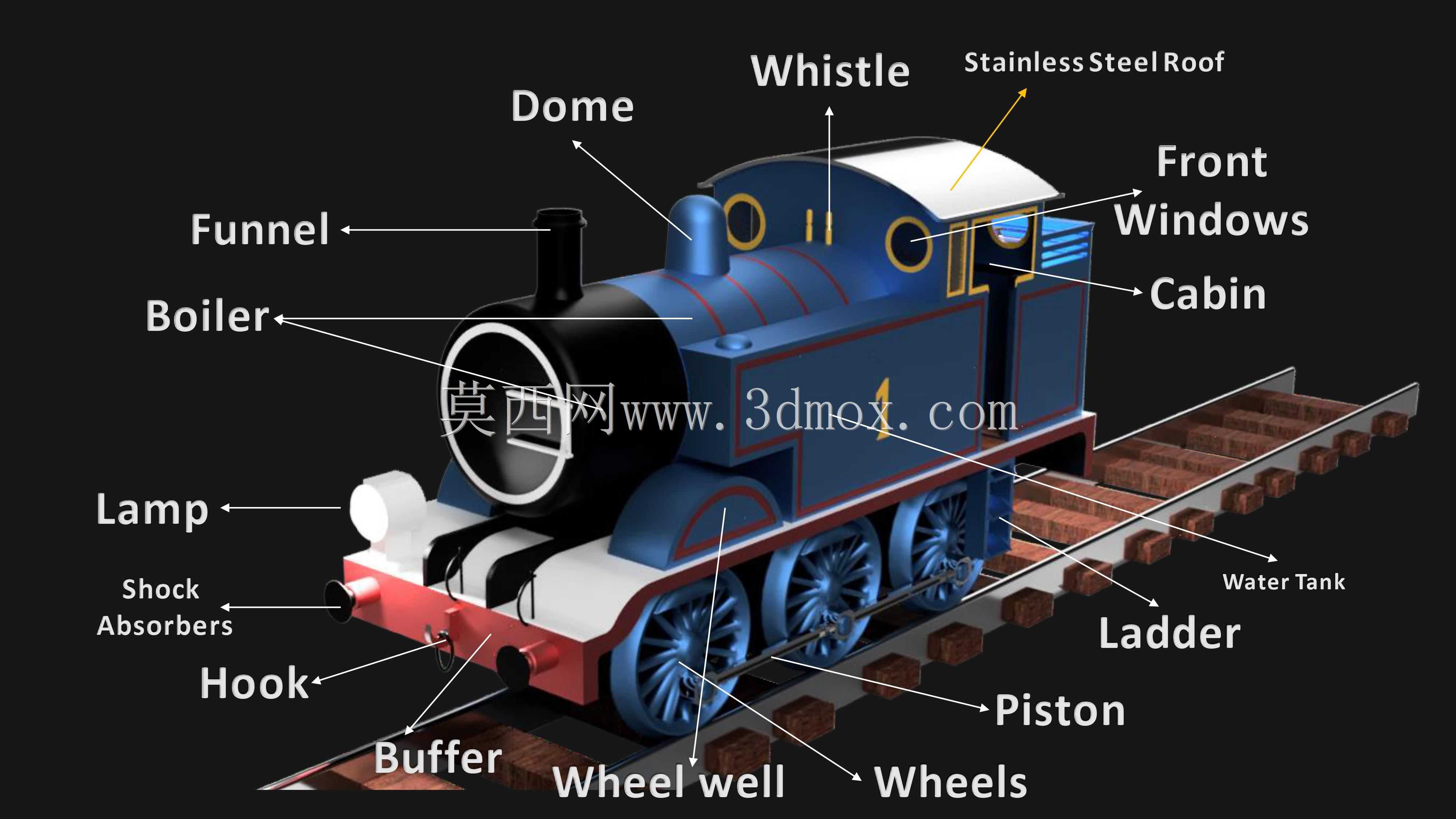

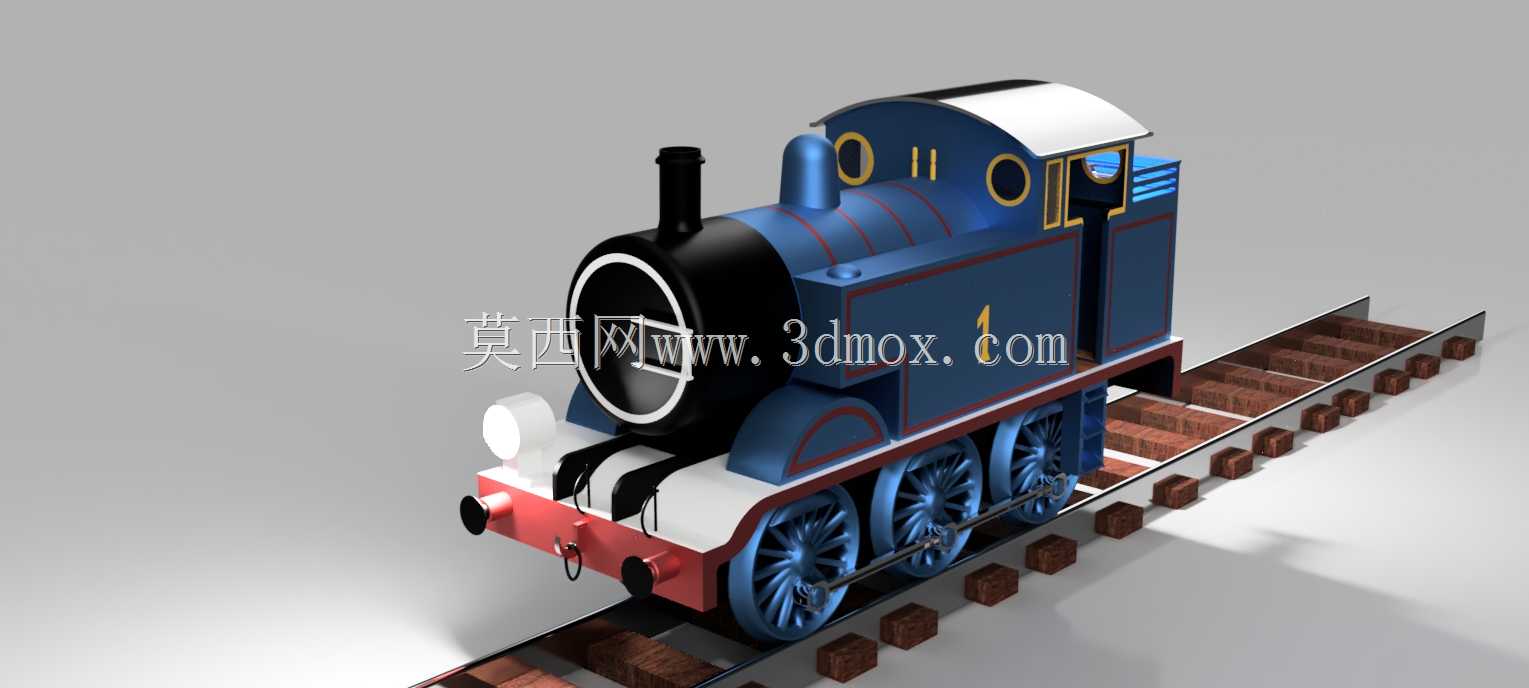

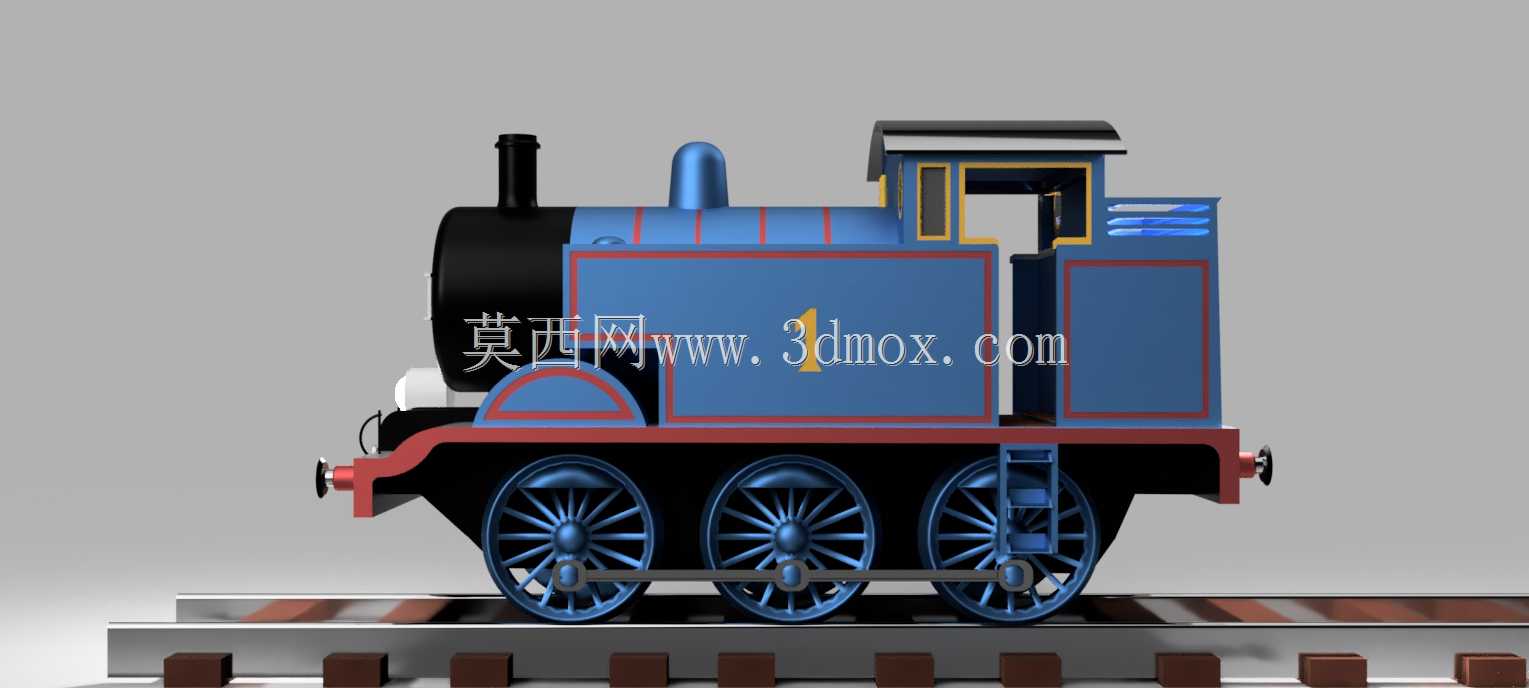

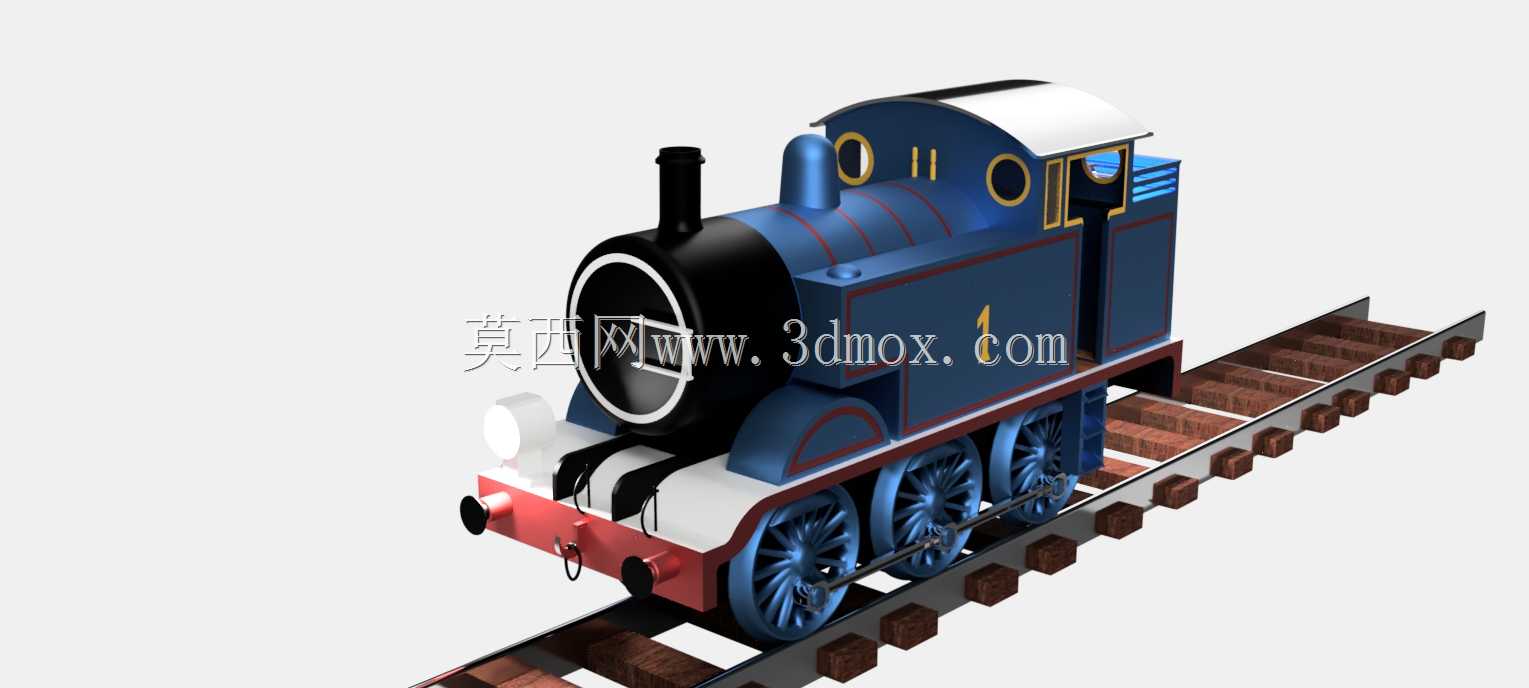

这款轨道机车头的三维结构设计，首先围绕窄轨观光与文创展示场景的实际需求展开，区别于干线重载机车的设计逻辑，整体结构优先兼顾展示还原度与小型化适配性，可直接适配主题乐园轨道游览、科普展陈教具、文创IP衍生实体制作等多个落地场景。从功能特性来看，该模型完整还原了蒸汽机车的核心走行与外观结构，走行部采用三对动轮搭配导轮的布局，轮对间距严格匹配窄轨轨道的安装边界，轨距适配常见的微型观光轨道规格，轮缘高度、踏面锥度均参照小型轨道车辆的通用设计标准，可保证在配套轨道上运行时不发生脱轨、啃轨问题。车体上部的锅炉结构、烟箱、烟囱、汽包、驾驶室等部件均做了等比例还原，锅炉外覆层的分段结构、烟箱门的锁紧结构、驾驶室的窗体开口、前部排障器的安装位置都做了精准的结构表达，没有为了简化建模省略核心结构特征。设计思路上，没有照搬传统托马斯IP的面部装饰结构，而是保留机车本体的工业结构特征，前部烟箱位置预留了平面安装位，可根据实际使用需求加装装饰面板、灯光组件或者标识牌，适配不同场景的定制化需求，比如做科普教具时可在该位置加装蒸汽工作原理演示面板，做文创展陈时可加装定制化涂装标识。从安装边界来看，整车长度控制在适配微型轨道的尺寸范围内，车体宽度预留了轨道两侧的安全间隙，高度方向满足室内展陈、小型乐园线路的限界要求，走行部的轮轴位置预留了动力改装空间，可根据需求加装小型减速电机、电池组件，改造为可动态运行的轨道模型，不需要对原有车体结构做破坏性修改。车体的连接结构采用模块化设计，锅炉段、驾驶室段、走行部、排障器、煤水连接端均为独立可拆分结构，方便后续做3D打印拆分制作、结构拆解演示，各模块的连接面均设置了定位止口，装配时可快速对齐，不需要额外做定位工装。细节结构上，锅炉侧面的管路排布、走行部的弹簧悬挂结构、前部缓冲器的安装座、车顶的汽笛结构都做了符合工程逻辑的表达，没有出现结构错位、干涉的问题，比如弹簧悬挂的安装座对应每一组动轮的轴箱位置，缓冲器的高度匹配小型轨道车辆的连挂标准，管路走向顺着锅炉外覆层的弧度排布，既符合真实蒸汽机车的布局逻辑，也避免了小尺寸模型上管路结构过于细碎导致的制作难度提升。针对不同的落地场景，该结构设计也做了对应的适配考量，比如用于3D打印制作时，所有外露结构均做了最小壁厚校验，没有出现壁厚过薄容易断裂的部位，悬空结构均添加了自支撑角度设计，减少打印时的支撑用量；用于动态改装时，车体内部的锅炉空腔预留了足够的设备安装空间，可容纳电池、控制板、发声发光组件，不需要切削车体外壳；用于展陈静态展示时，底部走行部的接触平面做了找平处理，可直接放置在展台上不需要额外支架支撑。整体结构没有冗余的装饰性特征，所有外凸结构均有实际的结构对应，比如前部的扶手、走行部的连杆、驾驶室的扶梯，都按照真实机车的受力逻辑做了结构加强，避免小比例模型上易损部件断裂的问题，连杆与动轮的连接位置预留了转动间隙，做动态运行时不会出现运动卡滞。
