光电吊舱陀螺稳定云台结构设计

这套陀螺稳定结构的核心应用场景覆盖机载光电侦察、车载移动监控、船载光电取证等多类动载体成像作业领域，核心作用是在载体存在姿态扰动、行进颠簸、航向偏转的工况下，隔离载体的角振动与姿态变化，保证搭载的光学成像组件光轴指向稳定，输出无抖动的清晰画面，避免因载体晃动导致的成像拖影、目标丢失问题。

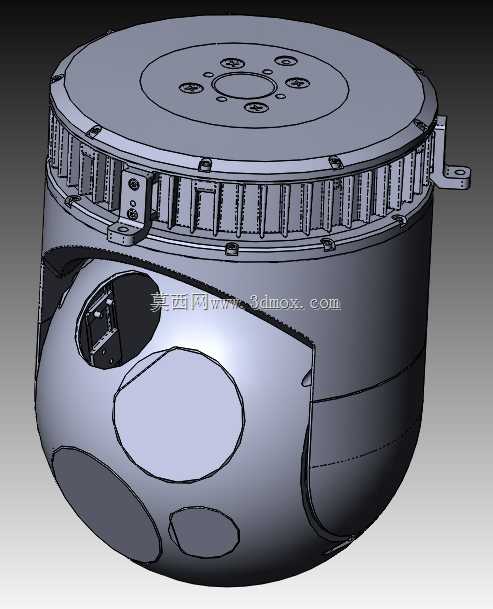

从功能特性来看，该结构采用两轴稳定架构，上部为方位轴系驱动段，下部为俯仰轴系负载舱段。方位轴段集成了带齿圈的回转支撑结构，周向均匀布置的安装凸台用于固定方位驱动电机、角度检测元件以及上部载板的连接，上部端盖预留的多组安装孔位可适配不同规格的滑环、走线接头，满足360度连续回转时的电源与信号传输需求，避免线缆缠绕扭断。下部球形舱段为光学负载安装空间，舱体上预留的多组窗口位可分别适配可见光摄像机、红外热像仪、激光测距机等不同光电载荷，窗口的沉台结构设计可直接粘接固定光学玻璃，配合密封胶圈实现舱体的IP65级防护，满足户外复杂气象环境下的使用要求。

设计过程中首先要考虑的是轴系的摩擦力矩控制，方位轴采用交叉滚子回转支撑，相比普通深沟球轴承组合的轴系，其回转间隙更小、倾覆力矩承受能力更强，同时能保证低速回转时的力矩平稳性，避免出现爬行现象影响稳定精度。俯仰轴系布置在球形舱的两侧对称位置，采用精密角接触轴承成对安装，通过预紧消除轴向间隙，保证俯仰摆动时的同轴度，轴端预留的电机安装位可直驱俯仰框架，省去齿轮传动带来的回差问题，提升稳定回路的响应带宽。

结构的重量配平是设计中的核心要点，球形舱内部的光电载荷安装位需要围绕俯仰轴的回转中心做重心配平，避免偏心重力矩对稳定伺服系统造成额外的负载扰动，因此舱体内部设计了可调节的配重安装槽，可根据不同载荷的重量分布调整配重块位置，将整个俯仰组件的重心严格控制在俯仰轴轴线上，降低伺服电机的持续出力，减少设备工作时的发热与功耗。上部方位段的外壳采用薄壁加筋结构，在保证整体结构刚度的前提下尽可能降低重量，周向的散热筋结构既可以提升外壳的结构强度，避免机载环境下的振动共振，也能增大散热面积，将内部驱动电路、电机工作产生的热量及时导出，避免高温环境下设备出现热漂移问题。

安装边界方面，上部法兰盘的安装孔位按照标准光电吊舱的安装接口设计，可直接适配多旋翼无人机、固定翼无人机的机腹挂载点，也可通过转接支架安装在车顶云台升降杆、船载转台支架上，整体结构的最大外径控制在200mm级，球形舱段的直径小于上部方位段的外径，避免俯仰运动时舱体与上部结构出现运动干涉，俯仰运动的角度范围可覆盖正15度到负120度，满足对地俯拍、水平侦察的大角度观测需求。方位轴的齿圈采用细牙渐开线齿形，配合小模数齿轮驱动，传动比设计兼顾驱动扭矩与回转速度，可实现最大60度每秒的回转跟踪速度，同时满足0.1度级的角度定位精度。

走线设计上，方位轴中心预留了直径20mm的中心走线孔，所有光电载荷的信号线、电源线都通过中心孔穿过滑环连接到上部设备舱，避免走线外露影响回转运动，舱体内部的走线槽采用圆角过渡设计，避免线缆在俯仰摆动过程中出现硬弯折，提升线缆的使用寿命。侧部伸出的安装耳片用于固定外部限位开关与航插接口，航插采用防水型航空插头，可直接连接载机的电源与通讯总线，实现稳定系统与载机控制系统的信号交互。

整套结构的密封设计采用多道O型圈密封，上部端盖与方位壳体之间、球形舱上下壳体之间、窗口玻璃与舱体之间都设计了密封槽，装配时填充硅橡胶密封圈，可实现防雨、防尘的防护效果，满足野外作业、海上高盐雾环境下的长期使用要求。结构材料选用方面，主体承力结构采用7075铝合金加工，表面做硬质阳极氧化处理，在保证结构强度的同时降低整体重量，同时具备较好的耐磨与抗腐蚀性能，齿轮与轴类零件采用不锈钢材质，避免长期使用出现锈蚀影响传动精度。
