模型火箭发动机静态推力测试台架

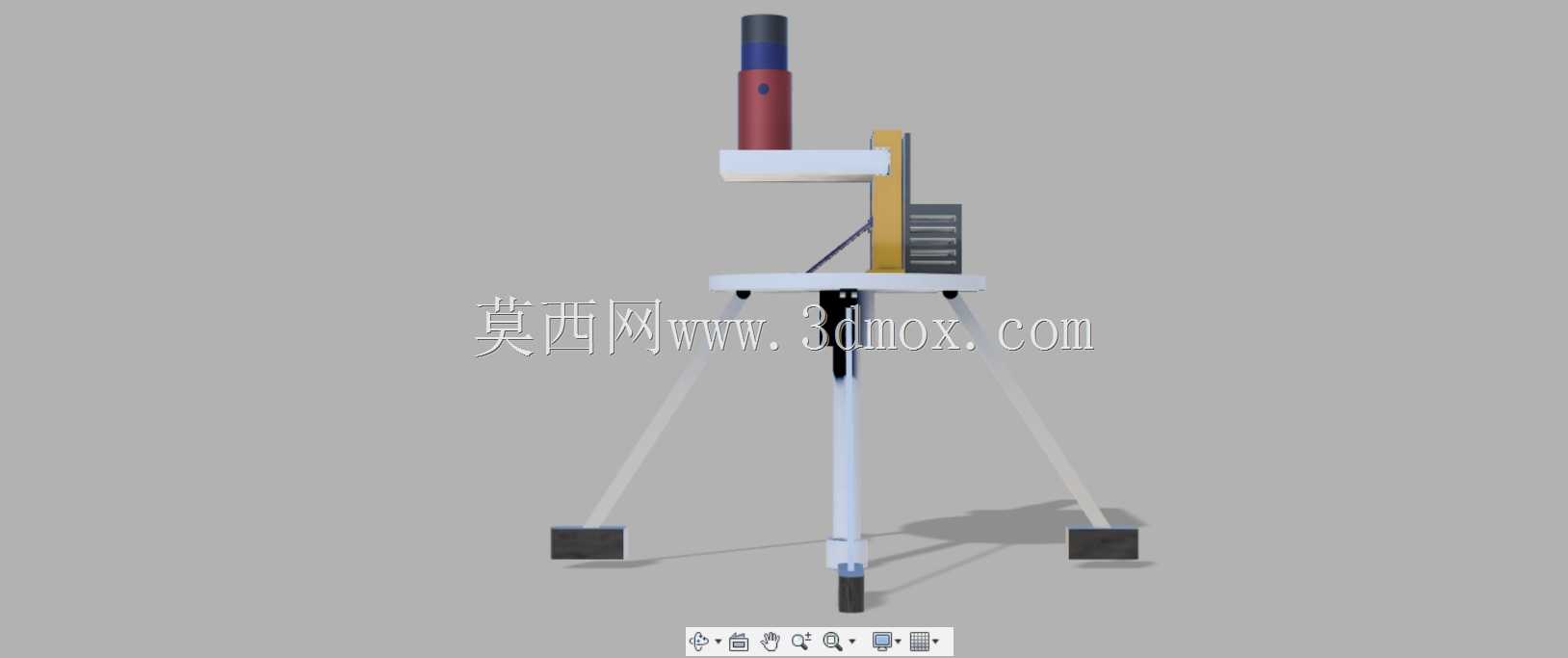

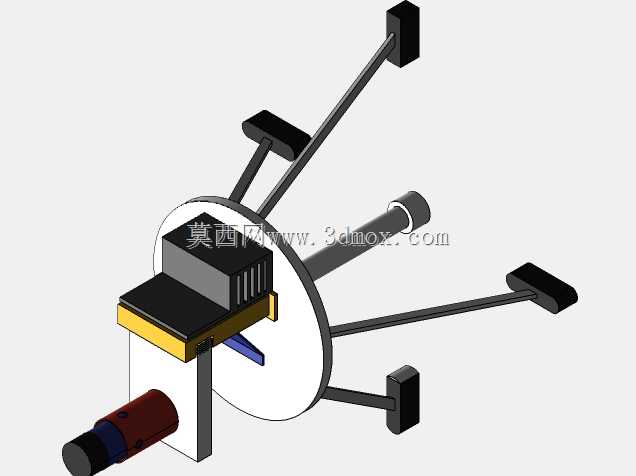

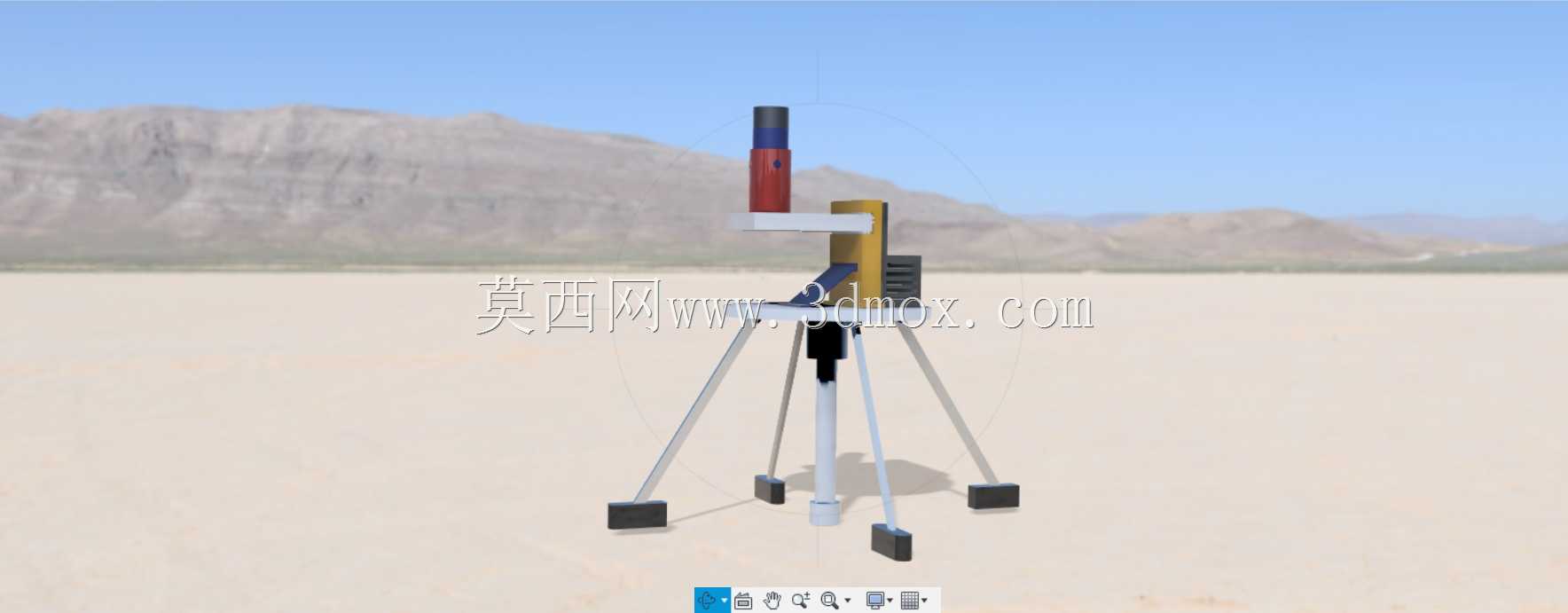

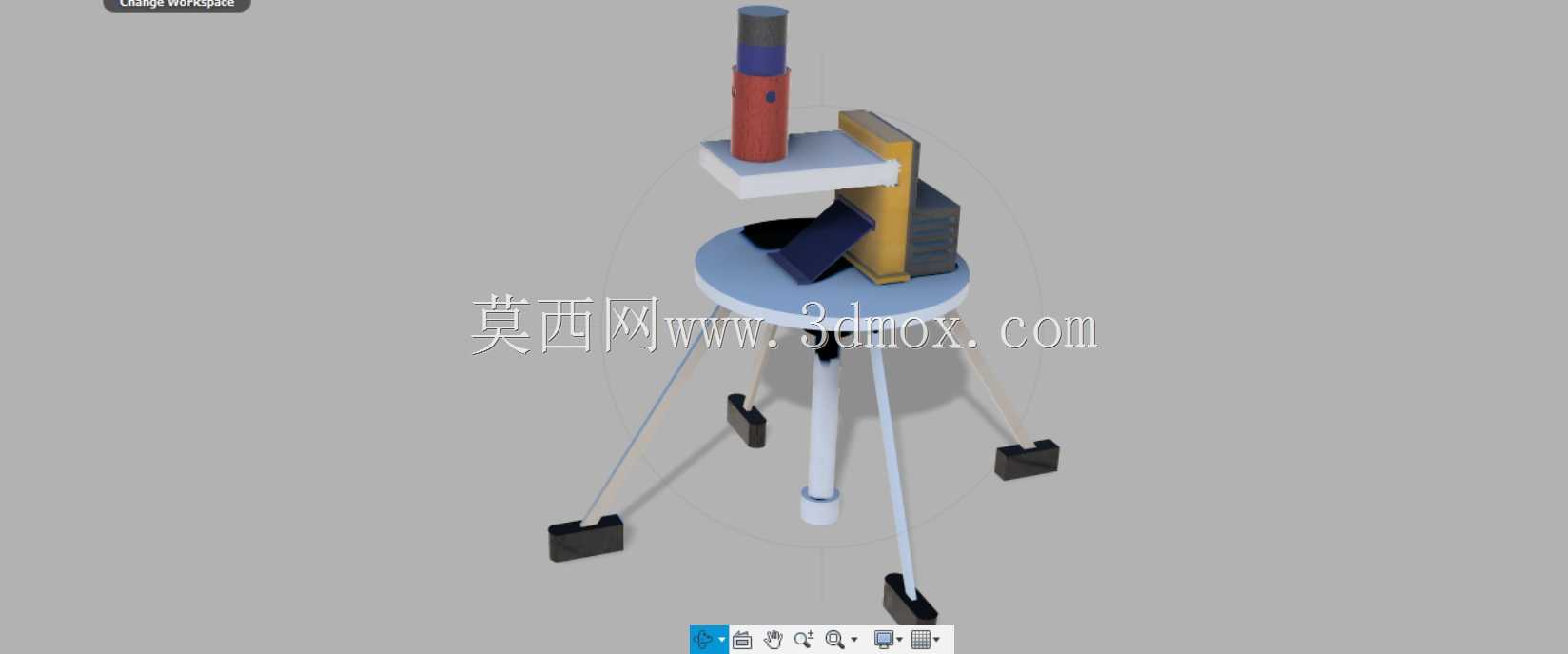

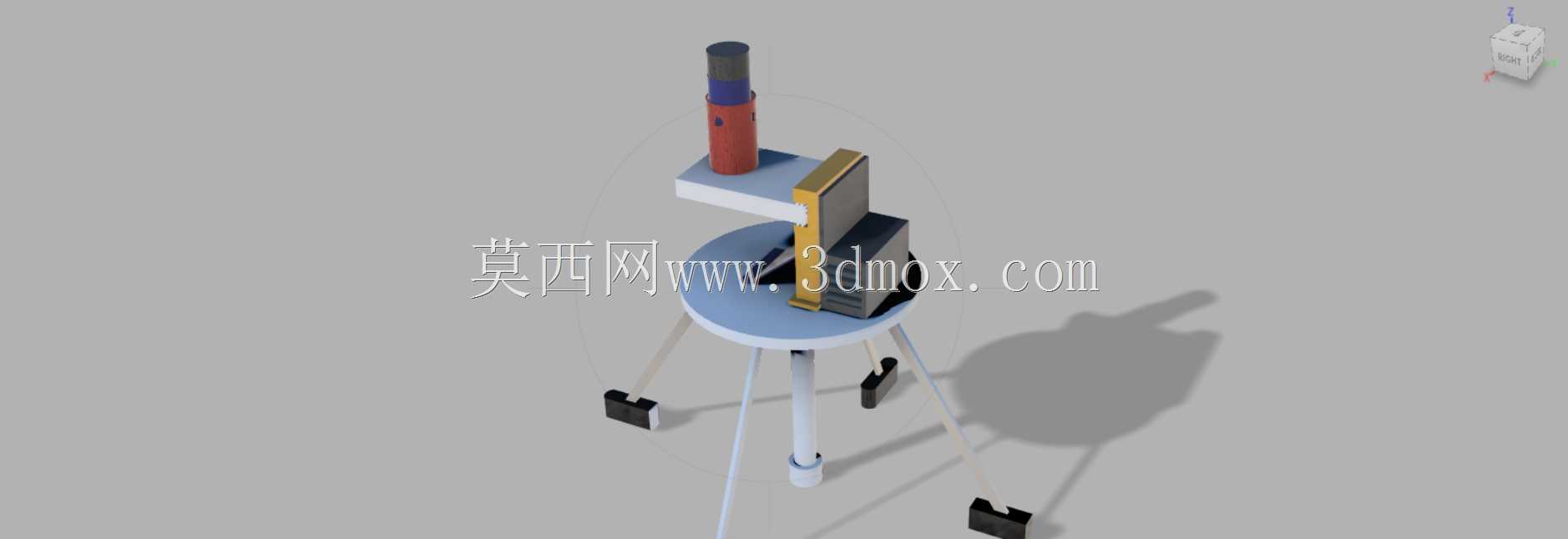

在业余航天与小型推进系统研发场景中，这类静态测试台是获取发动机工作参数最基础的试验载体，区别于飞行试验的不可控风险，静态台架可以在固定边界下完整采集发动机工作全程的推力曲线、工作时长、燃温变化等核心数据，不管是入门级模型火箭爱好者验证自制药柱的燃烧一致性，还是小型商业航天团队做缩比推进单元的原理验证，这类台架都是试验环节的核心工装。从结构设计逻辑来看，这套台架采用三脚架式支撑布局，三条支腿呈120度周向均布，支腿末端配置可调式防滑脚垫，可在沙地、硬化水泥地、试验台基座等不同场地快速调平，单支腿的长度调节行程覆盖150mm范围，完全适配户外试验场不平整的地面条件，调平后整体支撑面直径约800mm，可抵御最大500N瞬时推力带来的倾覆力矩，无需额外打地锚固定就能满足中小功率模型火箭发动机的测试安全要求。台架的核心安装位采用垂直导向布局，发动机固定座设置在台架中心轴线上，固定座预留了直径20mm到50mm的适配安装区间，可通过更换不同规格的卡箍适配不同外径的模型火箭发动机，固定座下方串联推力传感器安装位，传感器轴线与发动机轴线重合度控制在0.1mm以内，避免侧向分力影响推力采集精度。台架上部设置了走线与管路固定支架，可将点火线、传感器信号线、温度采集探头的走线沿支腿内侧规整固定，避免发动机工作时的高温尾焰灼烧线缆，尾焰喷射方向垂直向下，台架中心预留了直径120mm的尾焰通腔，可引导高温燃气直接向下喷射到地面，不会灼烧台架自身结构。从安装边界来看，台架完全展开后的总高度约1100mm，收纳后单支腿可折叠收拢，整体收纳尺寸不超过400mm*150mm*150mm，可直接放入常规户外背包携带，非常适合外场试验的转场需求。设计时特意将所有承力部件采用铝合金材质加工，整体自重控制在2.3kg以内，在保证结构刚度的前提下尽可能降低自重，方便单人搬运布设。台架的水平调节机构采用细牙螺纹副，调节精度可达0.1mm每转，配合支腿上的水平泡标识，单人可在3分钟内完成台架的调平与固定，大幅缩短外场试验的准备时间。在实际使用场景中，这类台架除了测试固体模型火箭发动机，也可通过更换安装座适配小型液体火箭发动机、脉冲喷气发动机等小型推进单元的静态测试，台架的承力上限按照1000N峰值推力做安全系数校核，安全系数达到2.5，完全覆盖常规模型火箭发动机的推力区间。结构设计上特意规避了复杂的传动与调节机构，所有连接部位都采用快拆销固定，无需额外工具就能完成发动机的装夹与台架的拆装，在户外无电源无辅助工具的场景下也能快速完成试验准备。台架的支腿与中心主体的连接部位采用铰接结构，铰接点设置了阻尼衬套，展开支腿时可自动保持在展开位置，不会因为场地晃动出现支腿收拢的情况，脚垫采用丁腈橡胶材质，在光滑的水泥地面也能提供足够的摩擦力，避免发动机点火时的瞬时冲击导致台架移位。针对试验过程中的高温防护，台架的发动机固定座采用耐高温不锈钢材质，可承受1200℃的短时高温冲刷，靠近尾焰的部位都做了倒角处理，避免高温燃气在结构缝隙处形成涡流灼烧结构，走线位置都设置了陶瓷隔热衬套，即使尾焰出现小幅偏斜也不会直接灼烧线缆绝缘层。从三维建模的角度来看，这套台架的所有零件都做了参数化设计，安装座、卡箍、支腿等易更换部件都设置了可编辑参数，使用者可根据自身测试的发动机规格快速修改对应尺寸，生成适配自身需求的台架结构，所有配合部位都预留了合理的公差间隙，按照常规3D打印或者机加工的精度就能完成装配，不需要额外的修配。
