交错缠绕式异形曲面管路结构设计

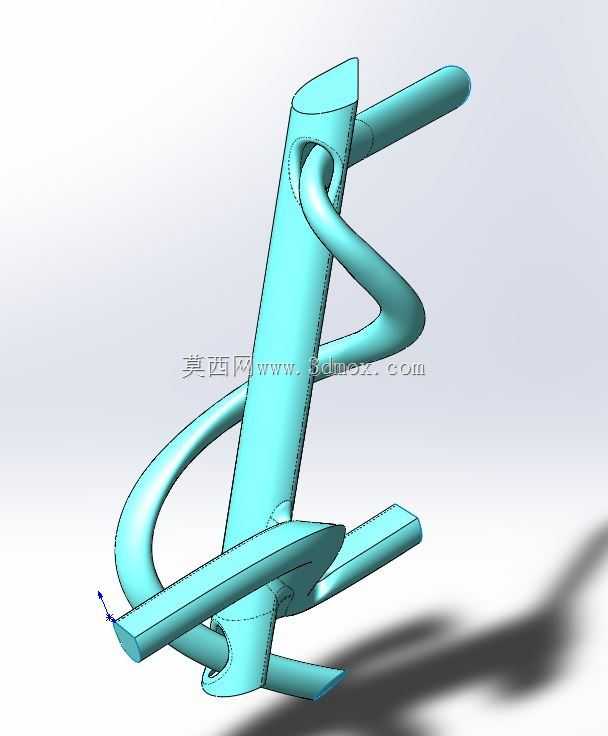

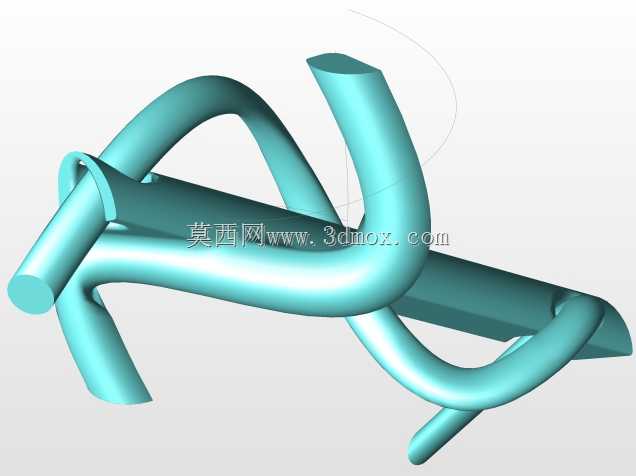

　　这类交错缠绕式的异形曲面管路，在实际工程场景中多用于空间受限的流体输送工位，常见于小型液压动力单元的集成布管、实验台架的冷却介质回路、特种小型设备的气路排布场景，区别于常规正交排布的标准管路，这类结构需要在极小的安装空间内完成多段流道的走向排布，同时规避周边其他结构件的运动干涉与安装干涉。从结构设计逻辑来看，整个管路以中心竖向主通道为核心支撑，多段弧形支管沿主通道外壁做螺旋缠绕式延伸，各支管的进出端分别朝向不同的空间方位，适配不同位置的接口对接需求，设计过程中需要优先保证各段流道的内壁曲率平滑过渡，避免出现直角弯折或者截面突变的区域，减少流体在管路内部流动时的局部阻力损失，尤其是输送带有一定粘度的液压油或者冷却介质时，

　　平滑的流道内壁能有效降低紊流产生的概率，减少管路运行过程中的振动与噪音。在安装边界的考量上，这类集成式缠绕管路不需要额外布置大量的管夹与固定支架，中心主通道本身可以作为结构承力件，直接与设备的安装基座做刚性连接，各支管的末端接口位置在建模阶段就已经匹配对应对接元件的安装尺寸，不需要现场二次弯管调整，能大幅缩减现场装配的调试周期。从功能特性上看，多段支管缠绕在主通道外侧的结构，还能实现不同介质之间的简易热交换，比如主通道走高温介质时，外侧缠绕的支管通冷却介质，可以在不额外加装板式换热器的前提下完成初步的温度调控，适合对设备体积有严格限制的便携类设备、机载小型动力单元使用。建模过程中需要重点管控各段管路的壁厚均匀性，

　　尤其是弧形弯折区域的壁厚偏差，因为弯管段在成型过程中容易出现外侧壁厚减薄、内侧壁厚堆积的问题，三维建模阶段需要提前做壁厚分析，预留足够的成型余量，保证管路在额定工作压力下的结构强度，避免出现承压破裂的风险。另外，各支管与主通道的连接位置采用圆弧过渡衔接，没有尖锐的焊接棱角，不管是采用一体3D打印成型还是铸造成型，都能有效减少应力集中点，提升管路整体的抗疲劳性能，适配长期带压往复工作的工况。在实际选型应用时，需要根据输送介质的特性调整管路的内壁粗糙度要求，比如输送洁净气体或者高纯液体时，内壁需要做抛光处理，避免杂质滞留；如果是普通的冷却水或者低压回油管路，保留常规成型的内壁粗糙度即可满足使用需求。

　　这类管路结构的外形轮廓没有突出的尖锐棱角，整体外轮廓的包络尺寸在设计阶段就做了优化，能嵌入设备的预留空腔内，不会额外占用设备的外部安装空间，对于紧凑型设备的内部布局优化有很高的适配价值，区别于传统的分散式管路连接，这种集成缠绕结构减少了大量的管接头数量，能有效降低管路系统的泄漏点，提升整个流体回路的运行可靠性，减少后期运维过程中接头密封件更换的频次。
