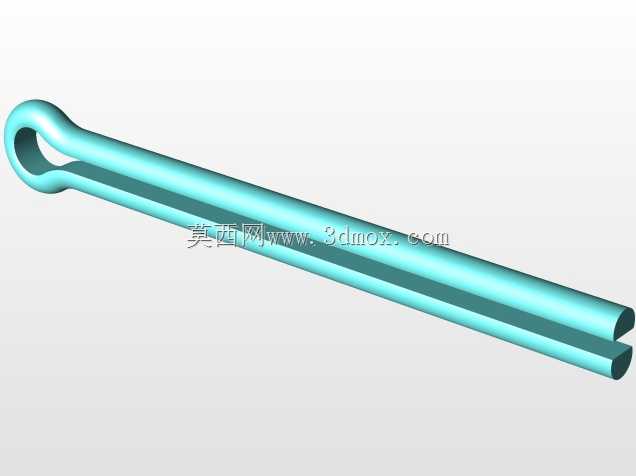

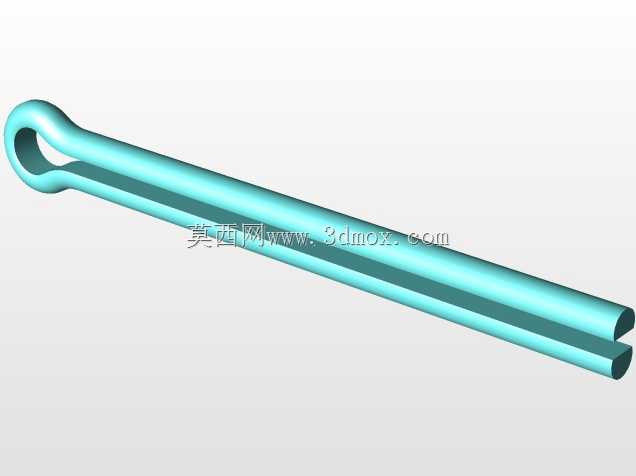

带环双杆长轴连接构件三维结构

该构件属于机械传动与紧固连接场景下的常用受力零件，日常多应用在小型起重辅助挂接、工装夹具定位牵拉、轻型设备的连杆传动环节中，部分户外轻型设施的牵拉固定场景也会用到同结构的定制件。从实际使用需求出发，这类零件的核心作用是通过端部的环形结构实现快速挂接、铰接配合，两根平行的长杆段则承担载荷传递、导向滑移或者定位支撑的功能，相比单杆带环的结构，双杆平行布置的形式抗扭性能更强，在承受侧向载荷时不容易出现杆体扭转错位的问题，挂接端的环形结构做了大圆角过渡处理，避免挂接配合时出现应力集中导致的环根断裂，同时环形内孔的尺寸适配常规的卸扣、销轴类标准件，不需要额外加工适配结构就能直接和通用标准件配合使用。

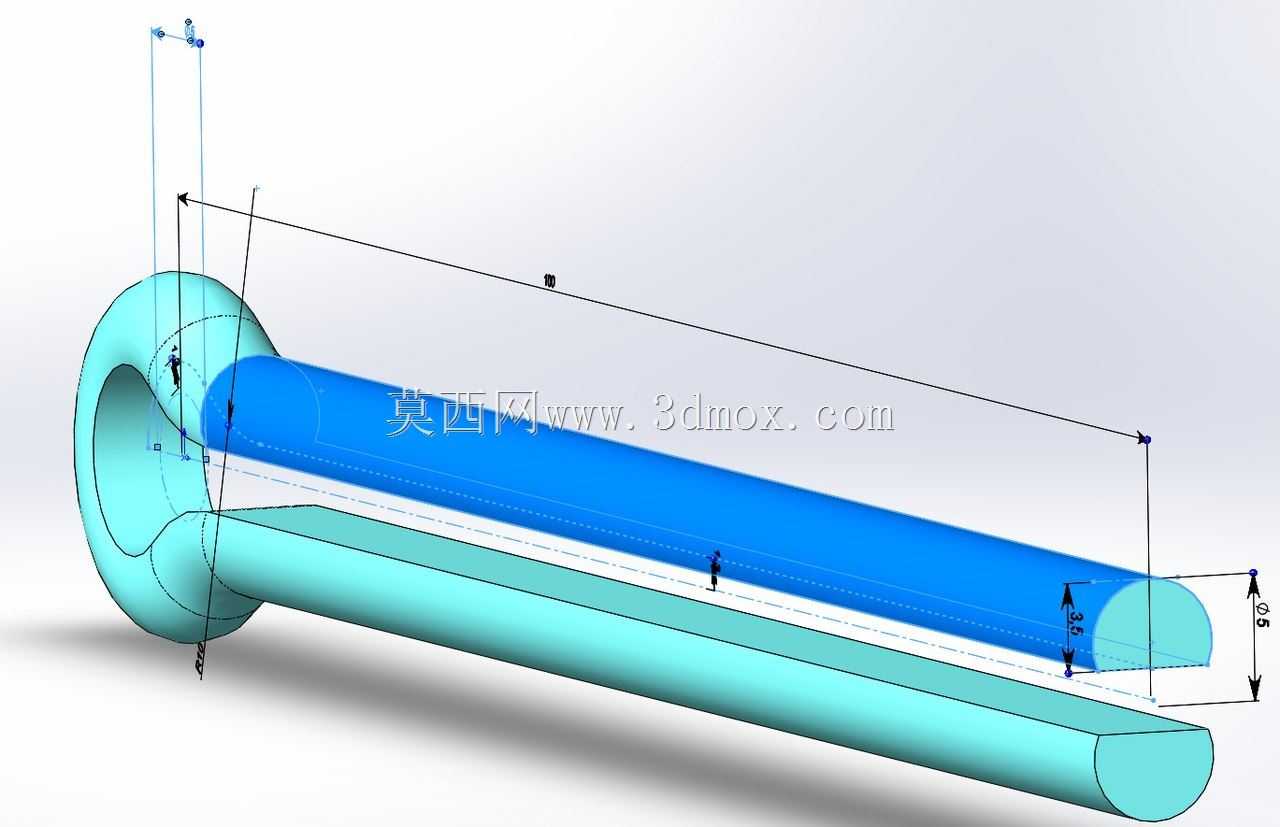

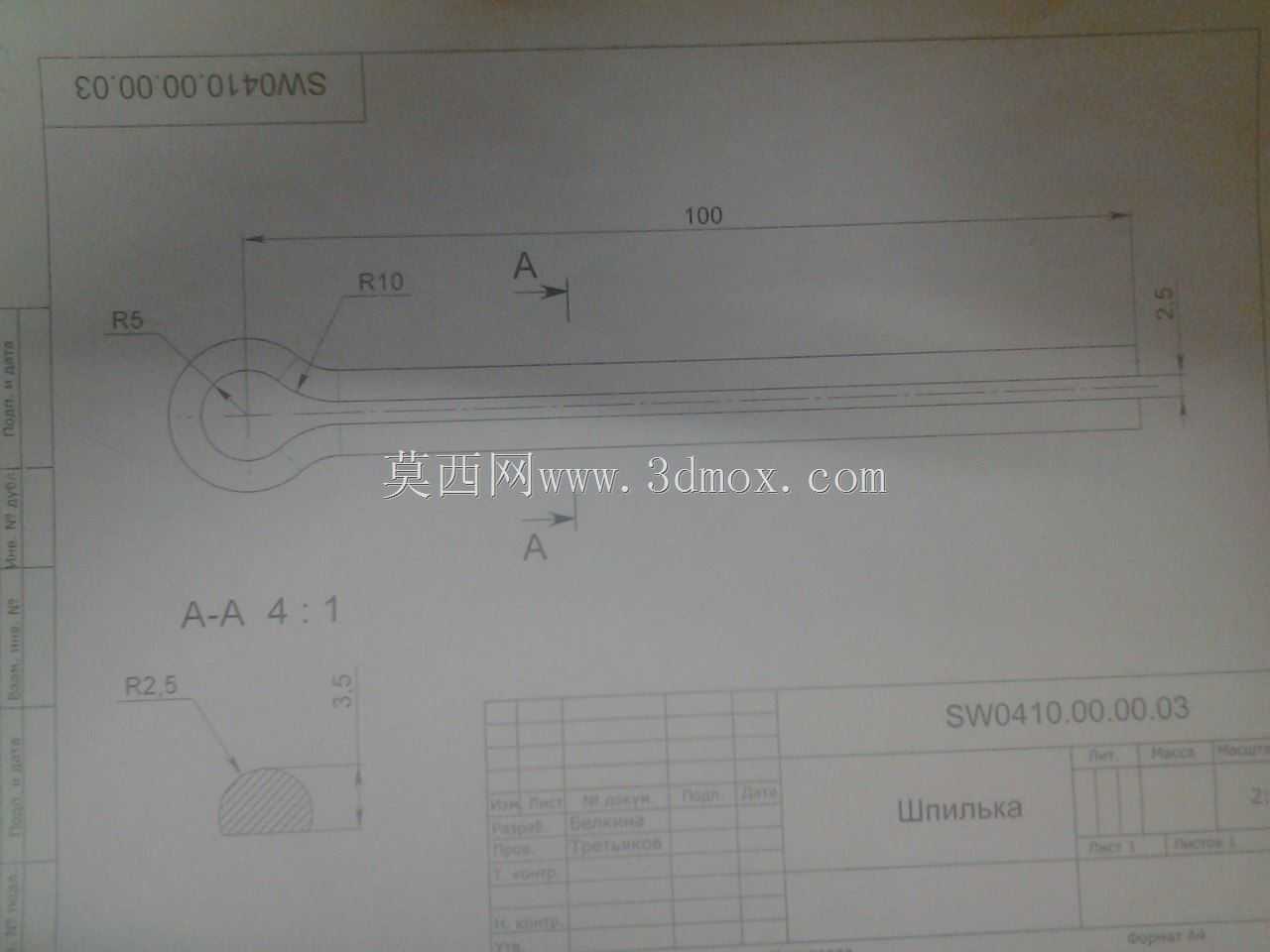

设计过程中首先确定的是环形端的受力边界，环形部分的壁厚根据额定牵拉载荷做了等强度优化，环体内侧和销轴接触的区域做了局部加厚，避免长期铰接转动磨损后出现强度不足的问题，环体和两根长杆的衔接位置做了平滑的圆弧过渡，没有直角突变结构，从根源上降低了应力集中系数，在交变载荷工况下能有效提升疲劳寿命。两根长杆采用平行等距布置，杆体的截面做了半圆平边处理，也就是一侧为圆弧面、一侧为平面，这种截面形式相比整圆截面，在安装时可以通过平面部分实现周向防转，不需要额外加装防转销或者键结构，就能避免杆体在安装孔内出现周向转动，适配需要固定安装角度的使用场景。

从安装边界来看，杆体的直径尺寸适配常规的光孔安装公差，两根杆的中心距严格按照配合件的安装孔位设计，安装时可以直接穿入对应孔位，端部不需要额外做锁紧结构就能依靠配合公差实现初步定位，环形端的外径尺寸控制在不超出杆体安装投影范围的区间内，安装时不会和周边的结构件产生干涉，杆体的有效长度覆盖了常规的连接间距需求，若有特殊长度需求也可以在不改变环形端结构的基础上调整杆长，不会影响核心受力性能。实际选型使用时需要注意，这类构件的额定载荷由环体厚度、杆体直径共同决定，不能超载荷使用，铰接配合的销轴直径需要和环体内孔保持合理的间隙配合，间隙过大会导致环体局部受力加剧，加速磨损，间隙过小则会出现铰接转动卡滞的问题。杆体的平面部分在安装时需要贴合定位面，才能起到周向防转的作用，如果安装时平面错位，会导致杆体承受额外的扭转力矩，长期使用可能出现杆体变形。

建模过程中对所有的过渡圆角都做了曲率连续处理，避免后续数控加工或者3D打印时出现台阶棱边，杆体的尺寸公差按照通用机械零部件的中等精度等级设定，不需要高精度加工就能满足使用要求，有效降低加工成本。环形端的内孔表面粗糙度要求高于杆体表面，因为该区域是长期摩擦接触的工作面，更高的表面质量能减少磨损，提升构件的整体使用寿命。这类构件在实际生产中多采用中碳钢锻造后机加工的工艺制作，部分有防腐需求的场景会做镀锌或者发黑处理，建模时预留的表面处理厚度也符合常规工艺要求，不会出现表面处理后安装尺寸超差的问题。
