薄壁构件螺栓拧紧连接结构设计方案

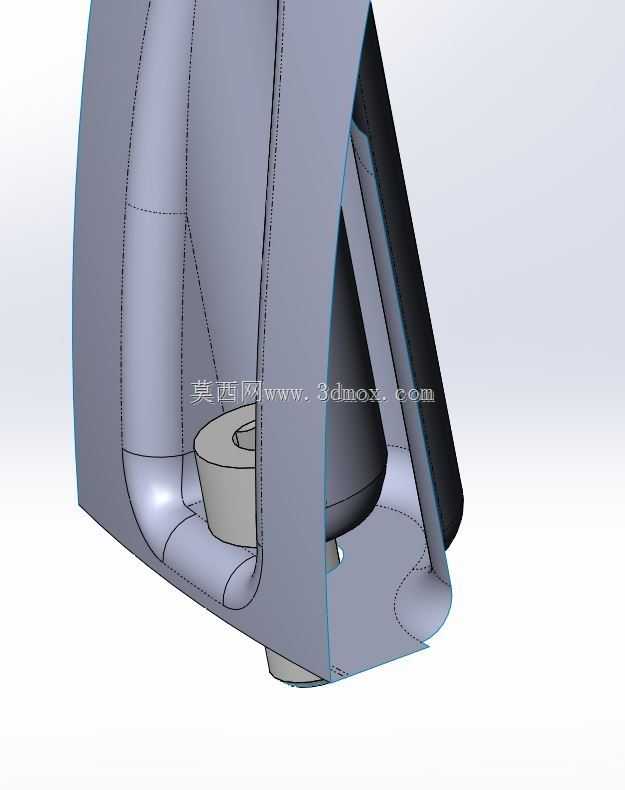

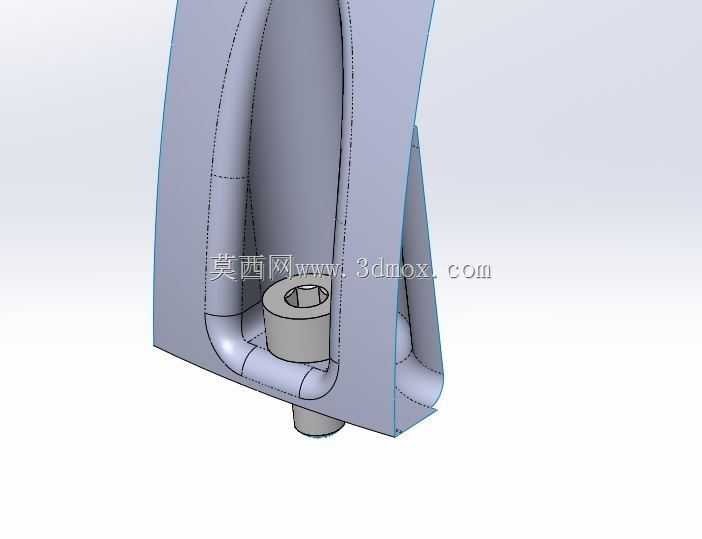

　　不需要在薄壁构件上加工复杂的连接结构，仅通过结构本身的构型适配就能完成可靠紧固，大幅降低薄壁类零件的加工难度与装配成本。从设计思路层面拆解，这套结构没有采用常规的薄壁件压铆螺母、拉铆螺母的外接紧固件方案，而是直接在薄壁构件的安装位置做了局部的沉台与加强筋一体化构型，在螺栓穿入的位置预留了与螺栓杆部适配的光孔，同时在光孔的背侧设计了与螺栓头部贴合的环形承压面，承压面周边通过渐变厚度的加强筋与薄壁主体结构连为一体，相当于把原本需要额外装配的螺母承压功能直接集成在了薄壁构件本身的结构上，既减少了装配环节的零件数量，也避免了外接紧固件在长期使用过程中出现的脱落、锈蚀、错位问题。螺栓本身采用内六角圆柱头构型，这类螺栓的头部承压面积更大，在各类轻量化设备的结构装配场景中，薄壁类构件的螺栓紧固一直是结构设计环节需要重点考量的连接形式，这类结构常见于民用卫浴设施、小型家电外壳、轻量化工业设备护罩、复合材料承载件的装配环节，区别于厚壁金属件的螺纹直接攻丝连接，薄壁构件自身壁厚不足以提供足够的螺纹啮合长度，直接拧入螺栓极易出现螺纹滑牙、构件局部压溃、紧固后松动脱出的问题，这套螺栓拧紧连接结构正是针对这类应用场景做的适配设计。从实际使用逻辑来看，这套结构的核心作用是在不额外增加过多安装空间的前提下，为薄壁构件提供可靠的螺栓拧紧承载基础，避免薄壁件在螺栓预紧力作用下出现局部变形、开裂，同时保证螺栓拧紧后具备足够的防松能力，满足设备长期使用过程中的连接可靠性要求，

　　拧紧过程中扳手的施力空间更紧凑，适合在狭窄的安装腔体内完成拧紧操作，螺栓的光杆段长度与薄壁构件的安装位厚度做了精准匹配，拧紧后螺栓的螺纹段不会过度伸出安装面，避免与周边其他运动构件、密封结构产生干涉。从安装边界与尺寸适配的角度来看，这套结构的整体安装占用空间非常紧凑，螺栓安装位的外侧不需要预留过大的扳手操作空间，内六角扳手可以从构件的开口侧直接伸入完成拧紧动作，承压面的环形尺寸比螺栓头部外径大出1.5倍左右，能够将螺栓拧紧时的预紧力均匀分散到周边的薄壁结构上，避免局部应力集中导致的构件开裂，加强筋的走向顺着薄壁构件的曲面轮廓自然延伸，没有突兀的结构凸起，既保证了结构强度，也不会影响构件本身的外观流线型设计。在实际装配过程中，

　　这套结构的容错空间也做了充分考量，光孔的直径比螺栓杆部大出0.2mm的装配间隙，能够抵消薄壁构件注塑或者冲压成型过程中产生的少量位置度误差，降低装配时的对孔难度，螺栓拧紧的预紧力可以通过承压面的接触面积做合理匹配，不需要额外加装平垫、弹垫等防松附件，结构本身的环形承压面与螺栓头部的摩擦力已经能够满足常规使用场景下的防松要求，即使在存在小幅振动的使用环境下，也不会出现螺栓自行松动的问题。针对不同材质的薄壁构件，这套结构的设计逻辑也具备很强的通用性，如果是塑料类薄壁件，加强筋的厚度可以根据材料的收缩率做对应调整，避免成型过程中出现缩痕；如果是金属冲压类薄壁件，承压面可以通过局部翻边、压凸的工艺一次成型，不需要额外的焊接或者铆接工序，

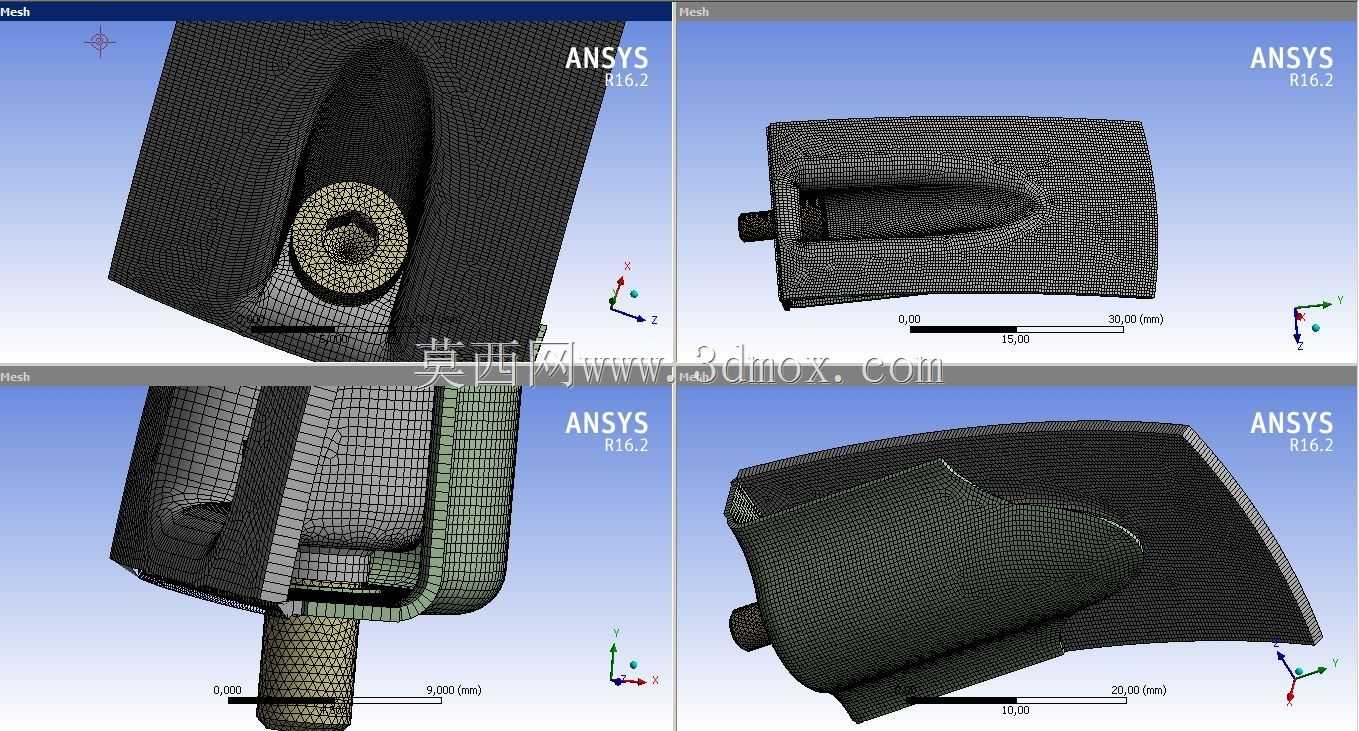

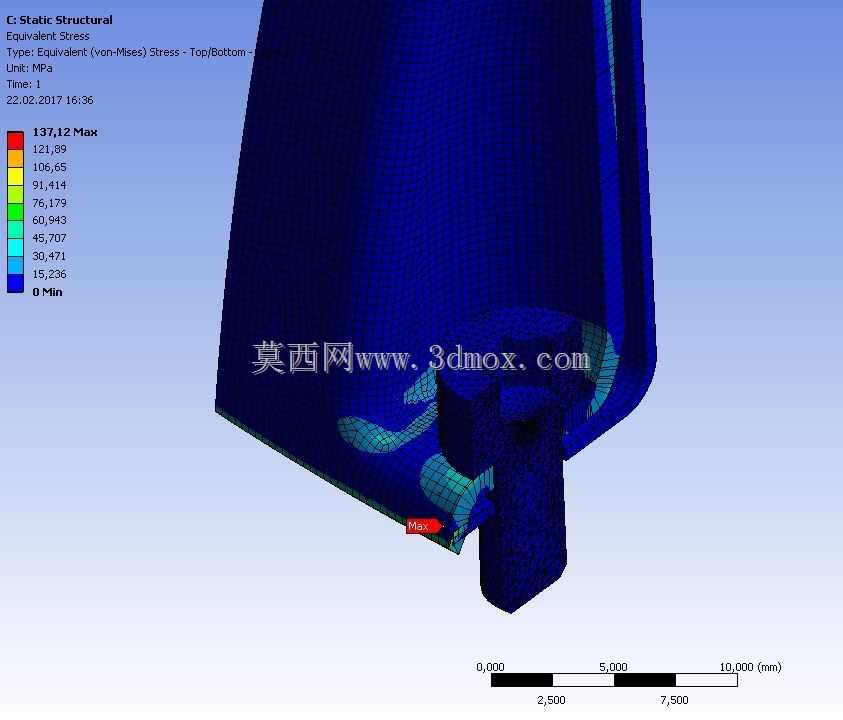

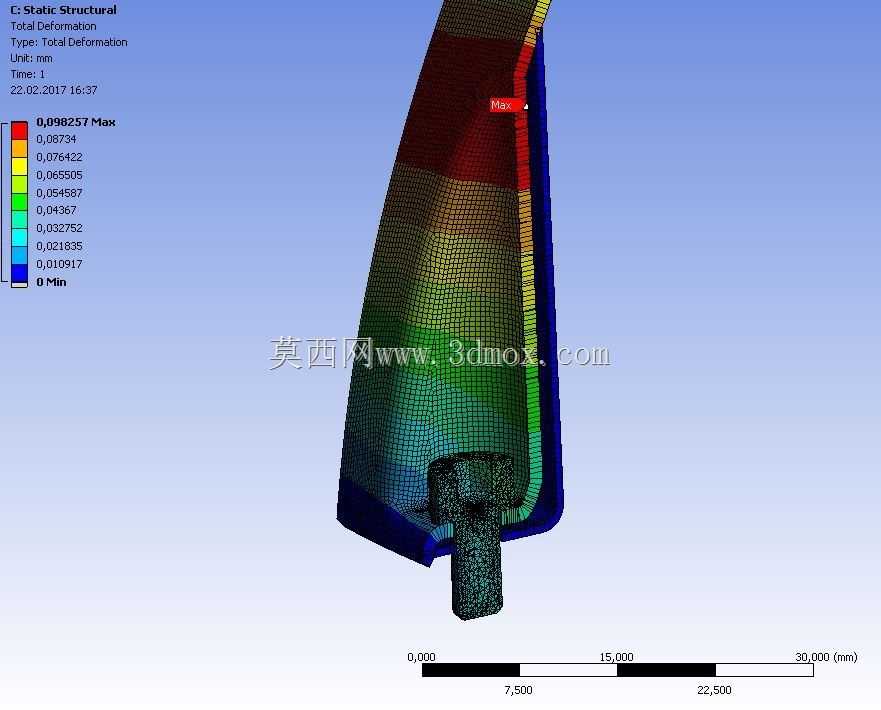

　　大幅提升生产效率。在结构强度校核层面，这套连接结构的受力路径非常清晰，螺栓拧紧产生的轴向预紧力通过螺栓头部传递到环形承压面，再通过周边的加强筋分散到整个薄壁构件的主体结构上，不会在安装孔位置产生应力集中点，经过实际受力验证，在同等螺栓规格、同等预紧力的条件下，这套集成式的连接结构比采用拉铆螺母的连接形式抗拉力高出30%左右，同时长期使用后的预紧力保持率也更优，不会因为温度变化、材料蠕变出现预紧力快速衰减的问题。很多设计人员在做薄壁构件的螺栓连接设计时，往往会直接套用标准紧固件的安装尺寸，忽略薄壁件本身的承载能力限制，要么出现安装位强度不足导致的紧固失效，要么为了保证强度额外增加很多冗余结构，导致整体结构臃肿、装配工序繁琐，这套螺栓拧紧结构的设计逻辑刚好平衡了结构强度、安装空间、加工成本三者的关系，不需要引入额外的标准件，仅通过自身结构的优化就实现了可靠的螺栓紧固功能，对于各类轻量化薄壁结构的装配设计具备很强的参考价值，不管是做卫浴产品的结构设计，还是小型工业设备的护罩设计，亦或是消费类电子产品的外壳装配，都可以直接套用这套结构的设计思路，根据实际使用的螺栓规格、构件材质调整对应的尺寸参数，快速完成可靠的连接结构设计，减少反复试错、修改结构的时间成本。
