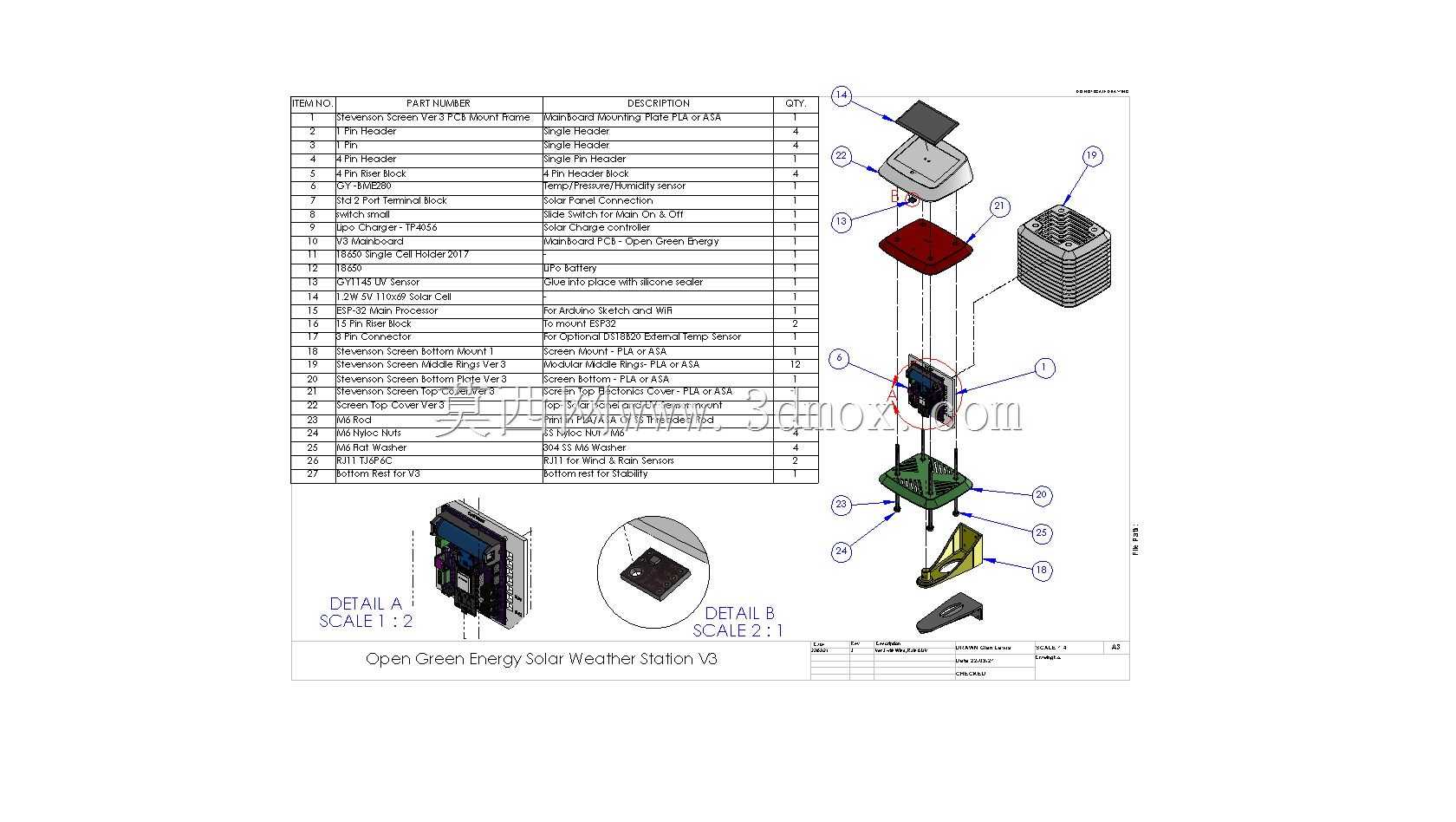

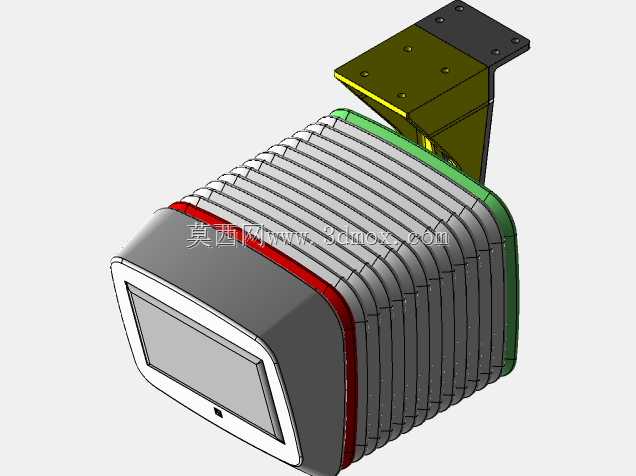

开放式太阳能气象站V3屏幕结构设计

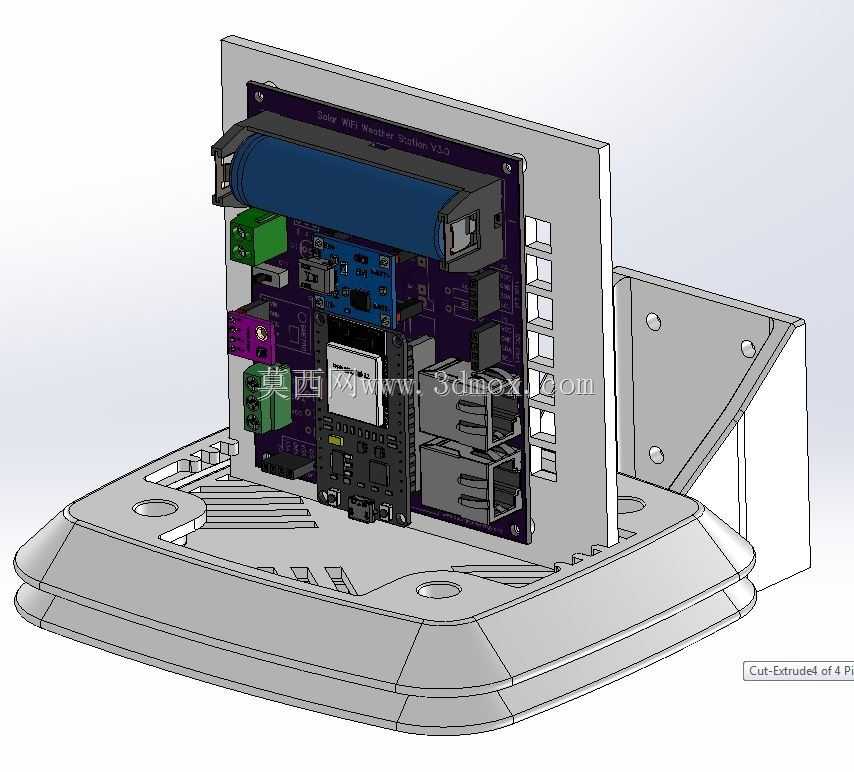

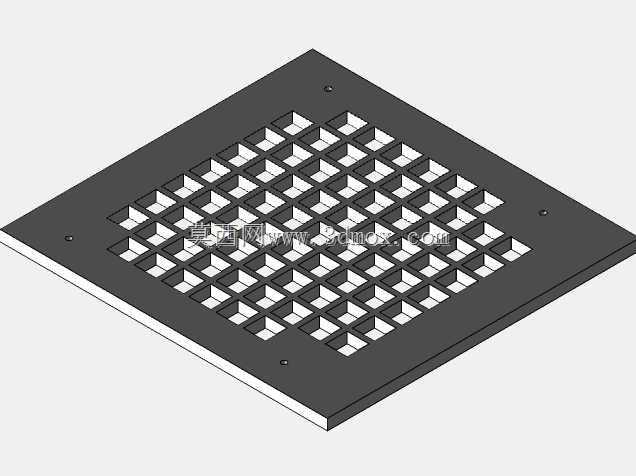

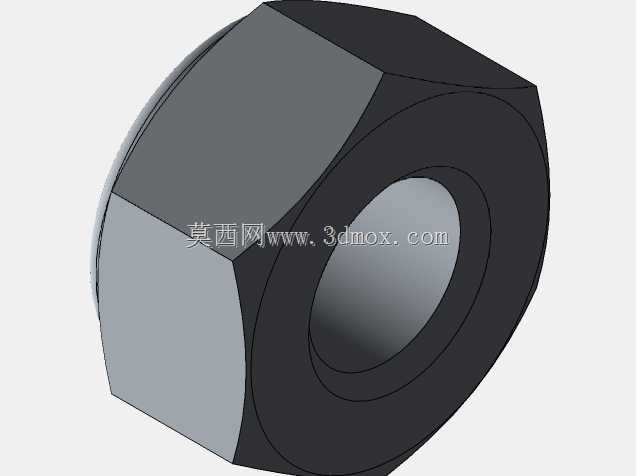

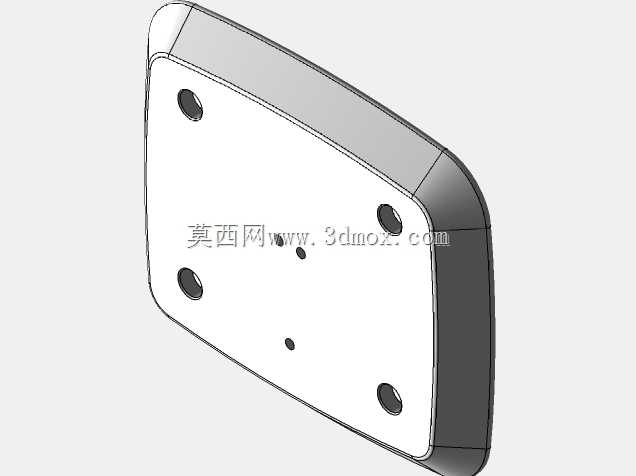

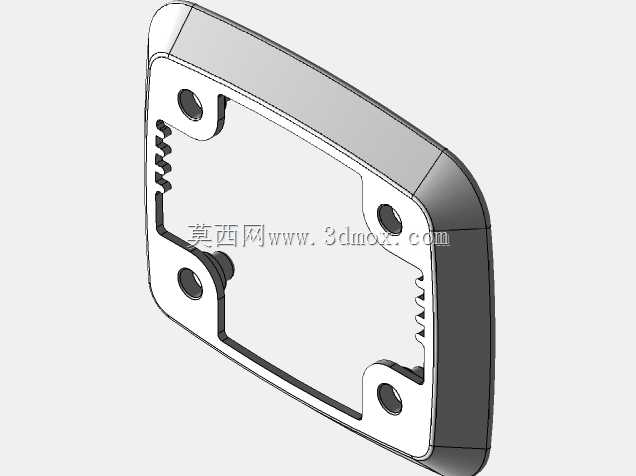

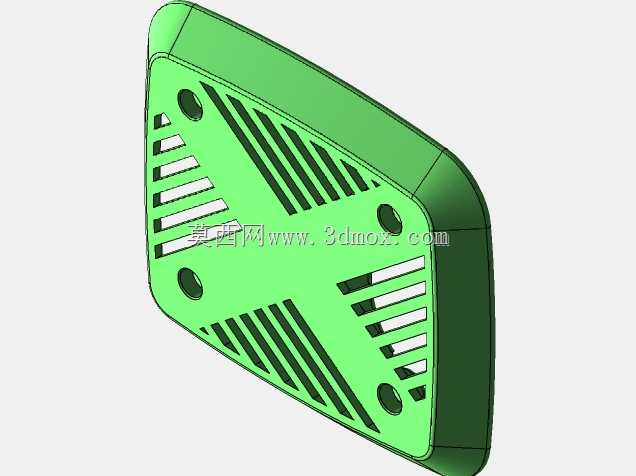

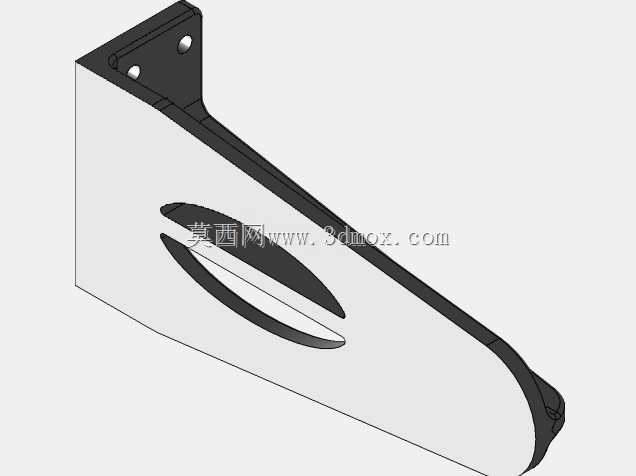

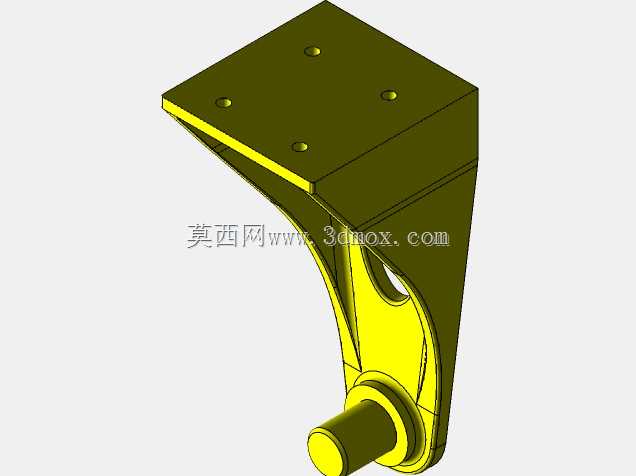

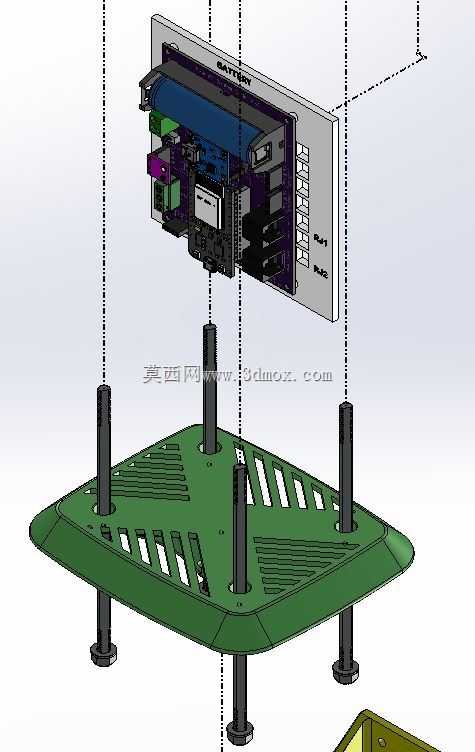

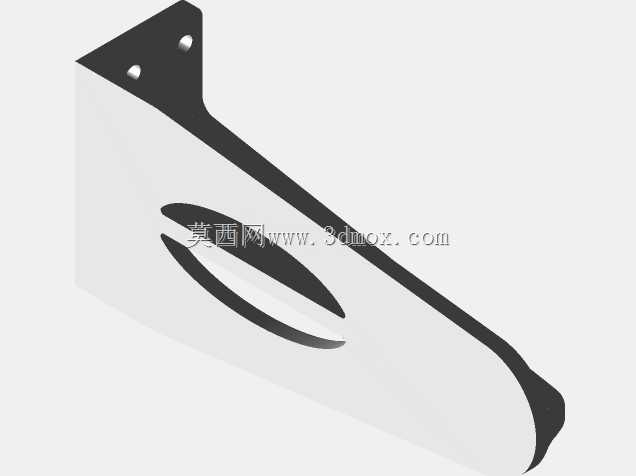

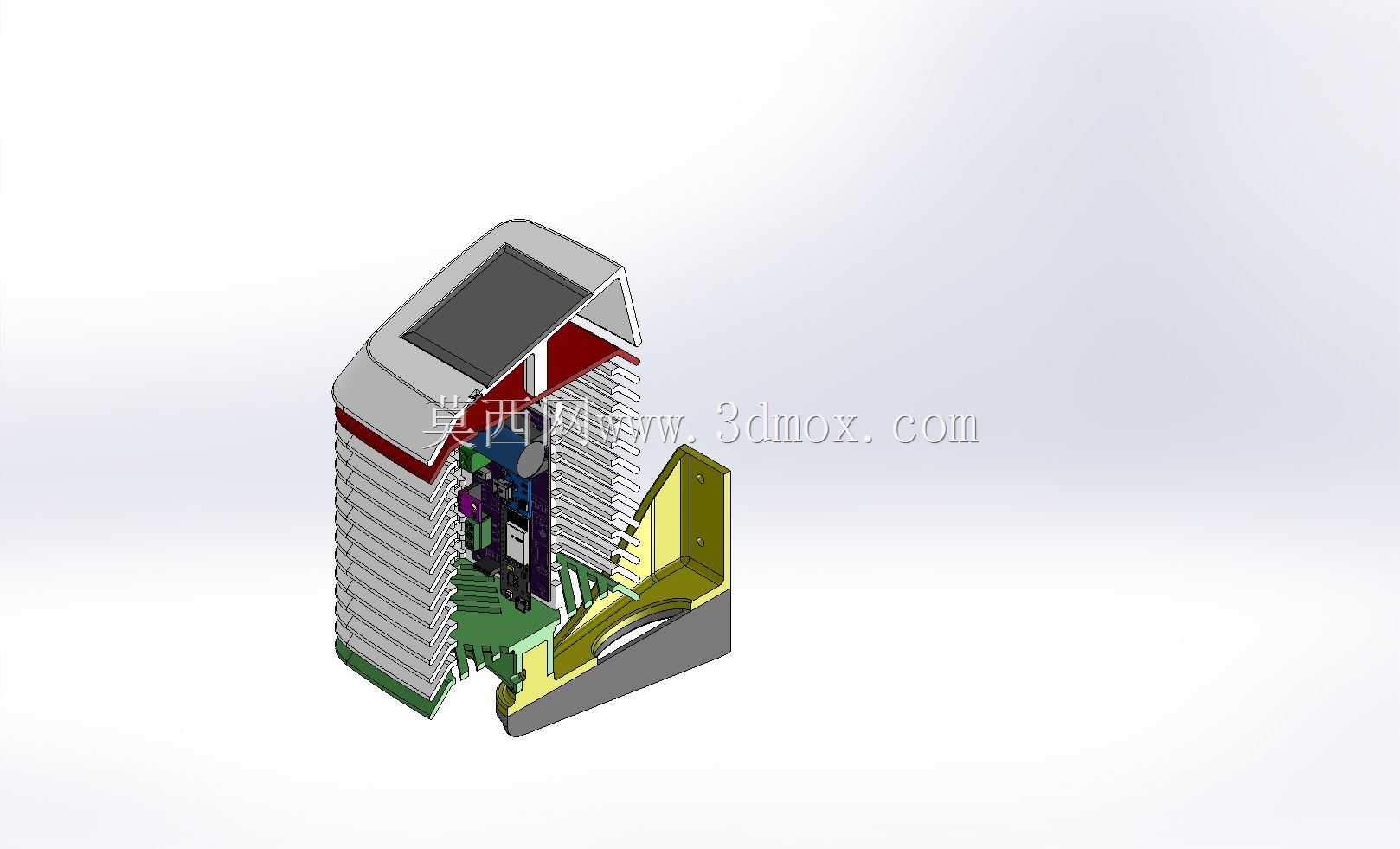

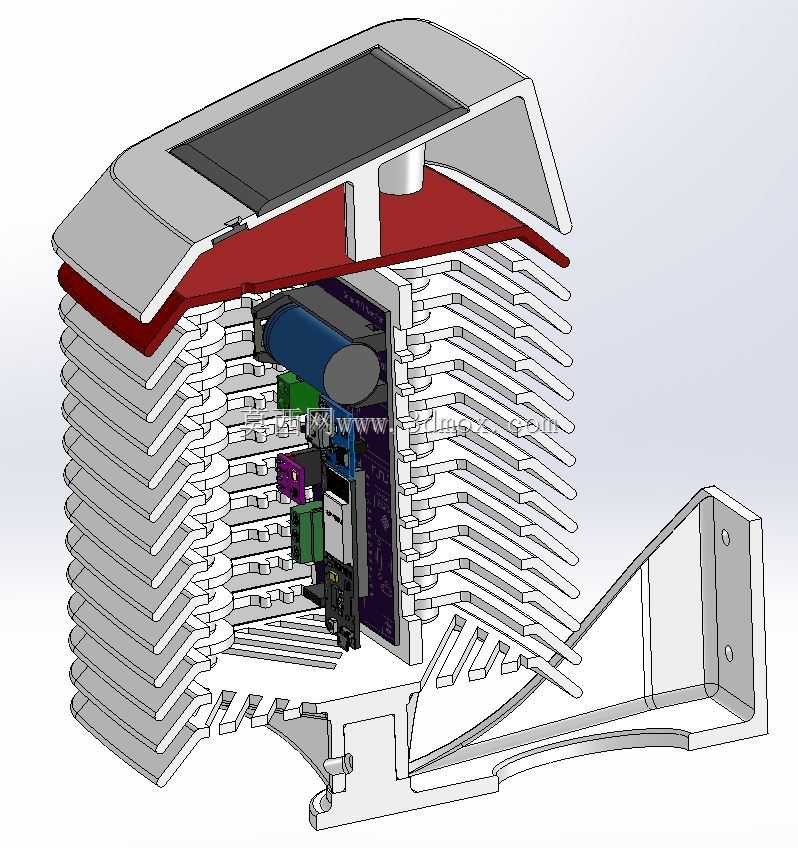

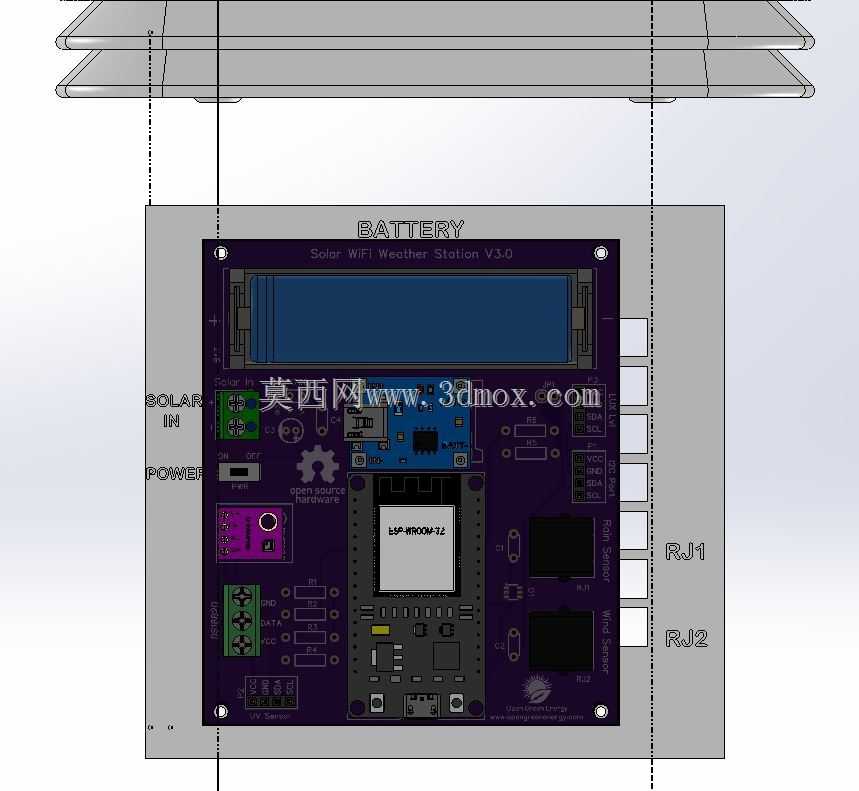

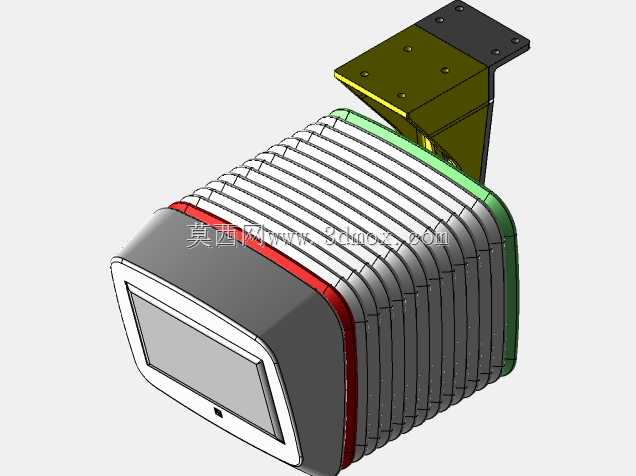

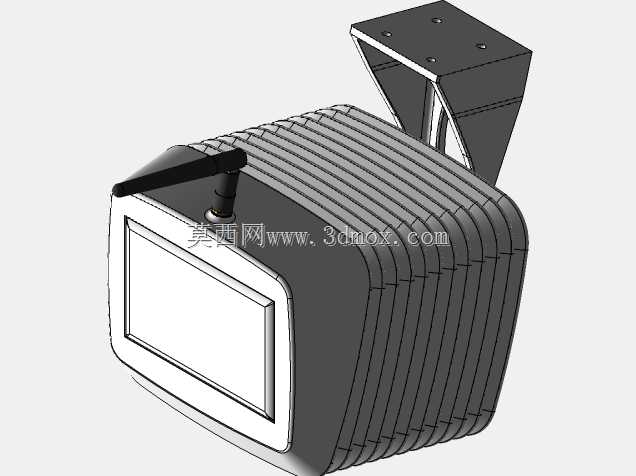

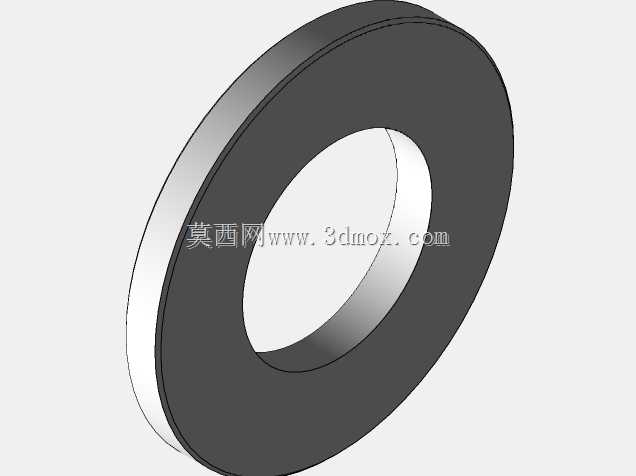

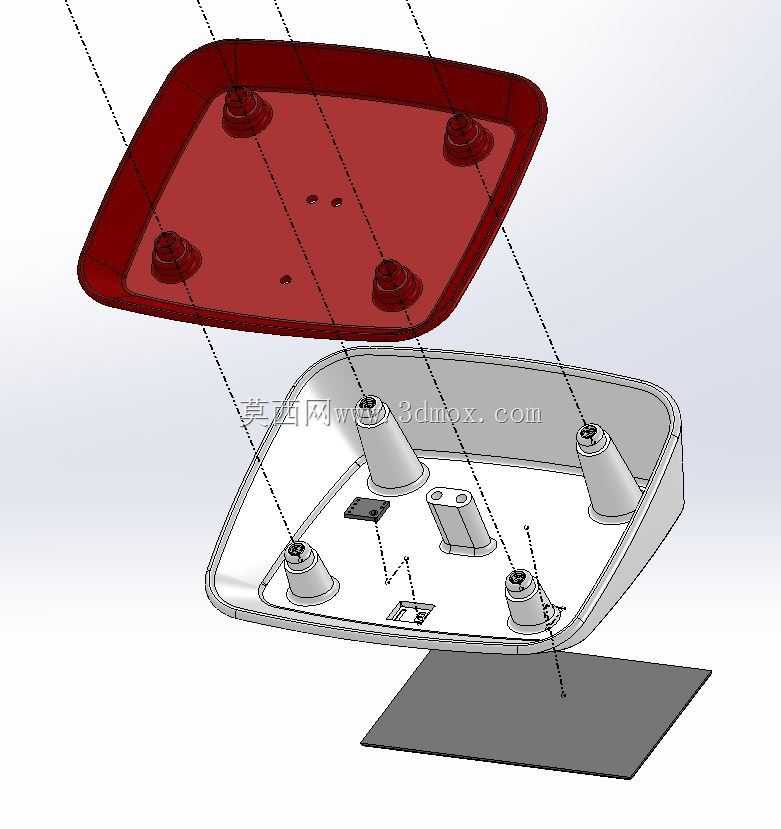

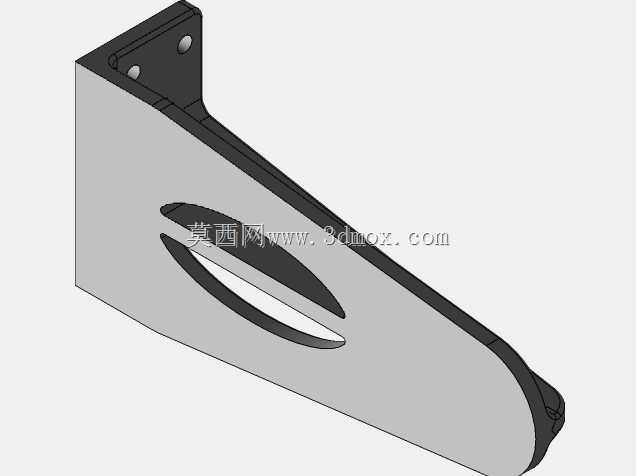

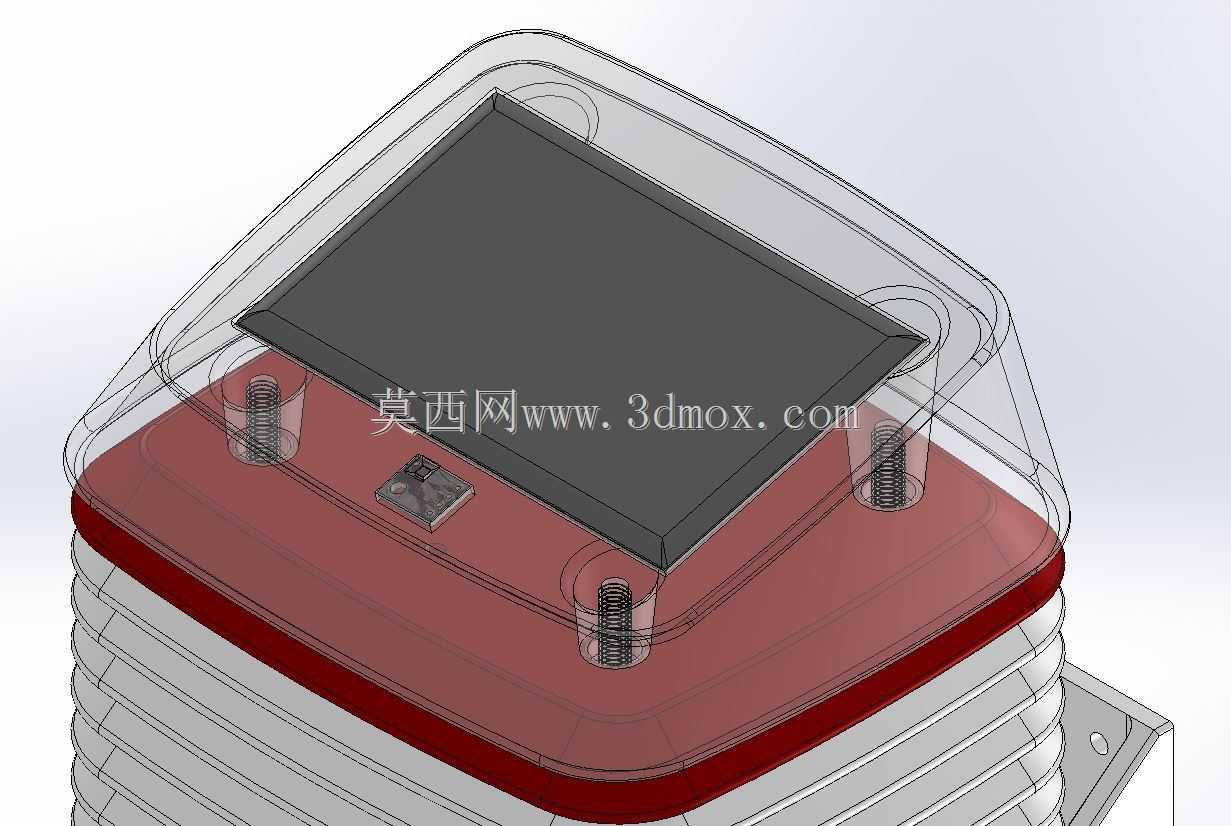

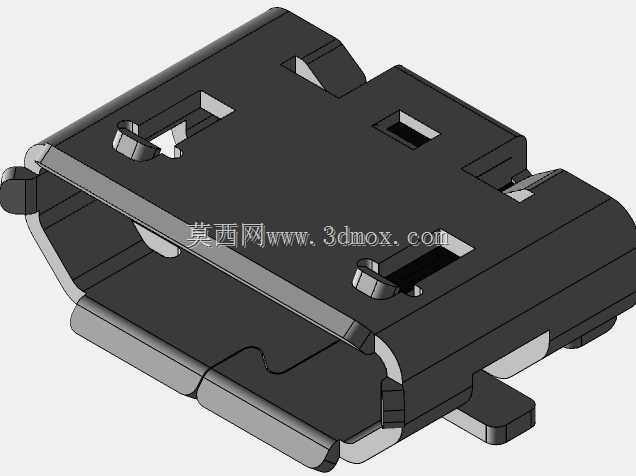

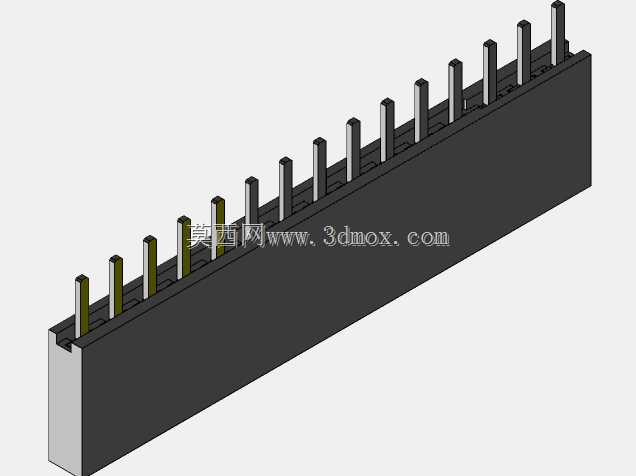

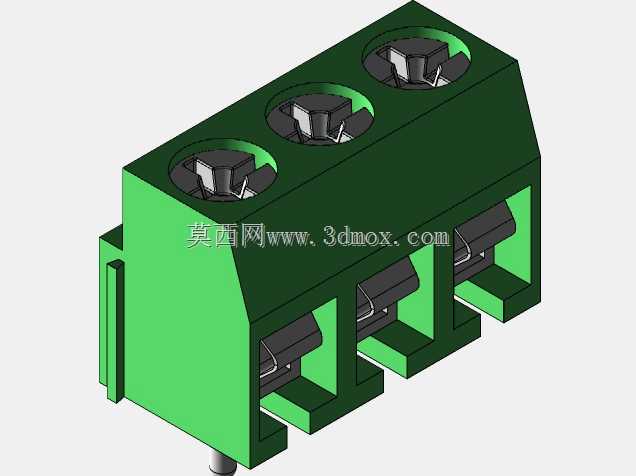

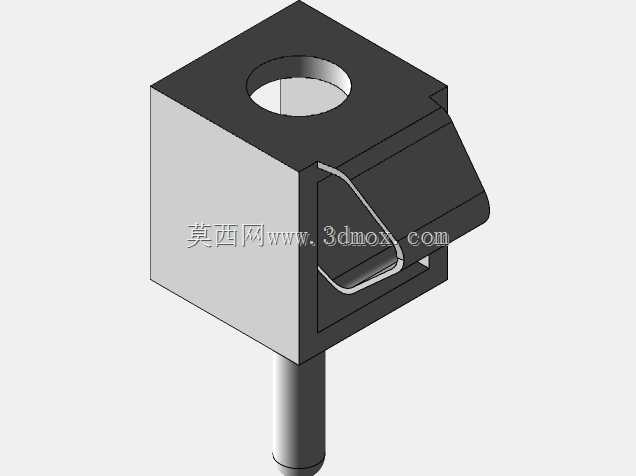

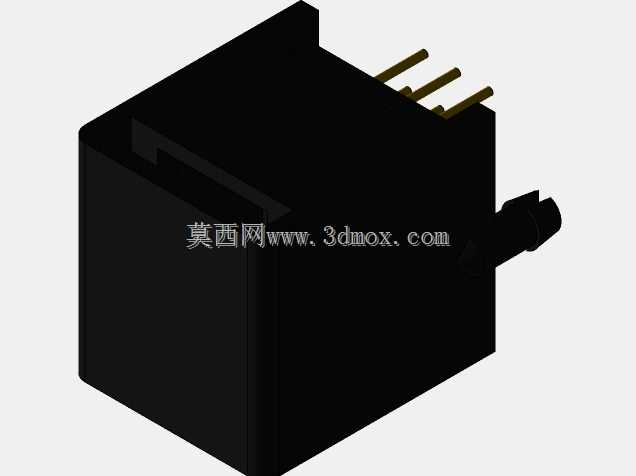

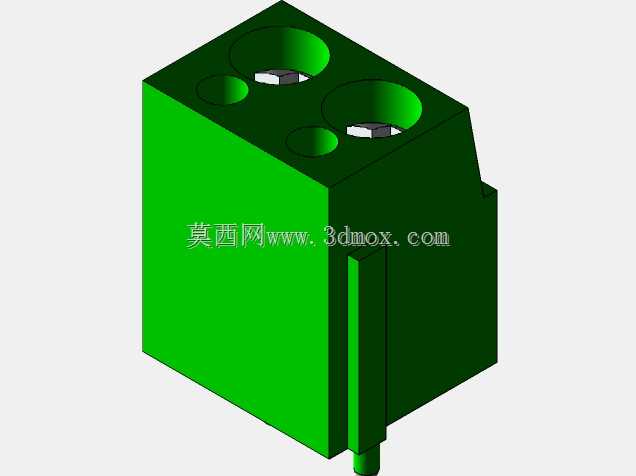

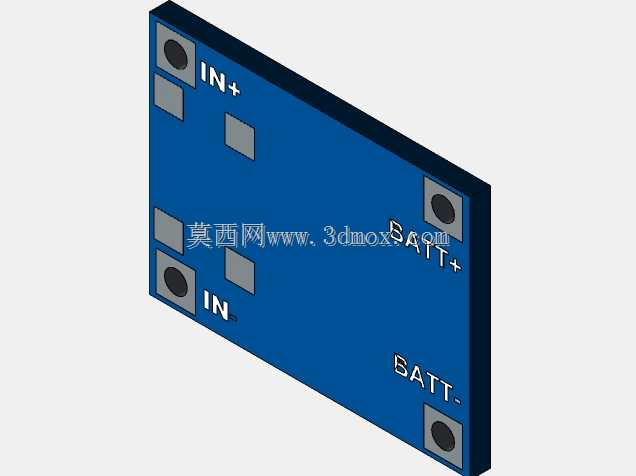

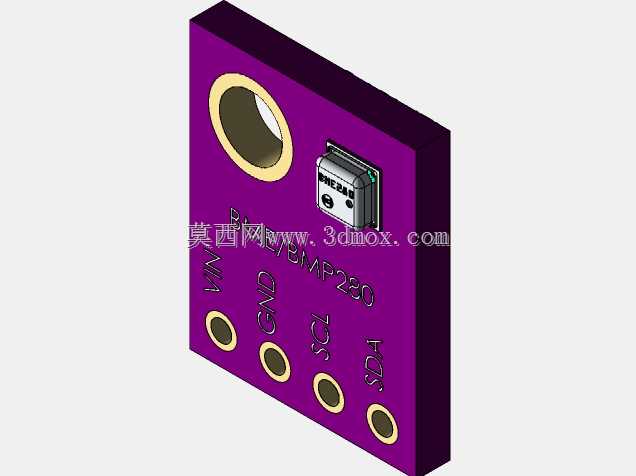

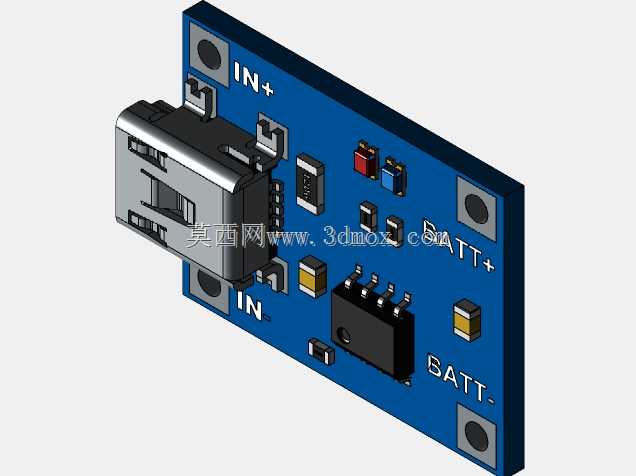

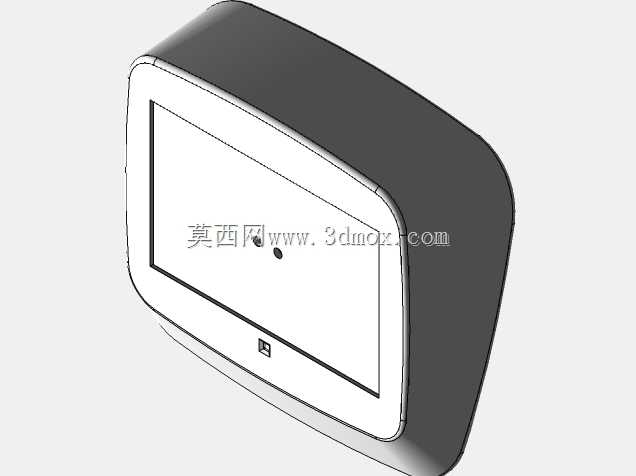

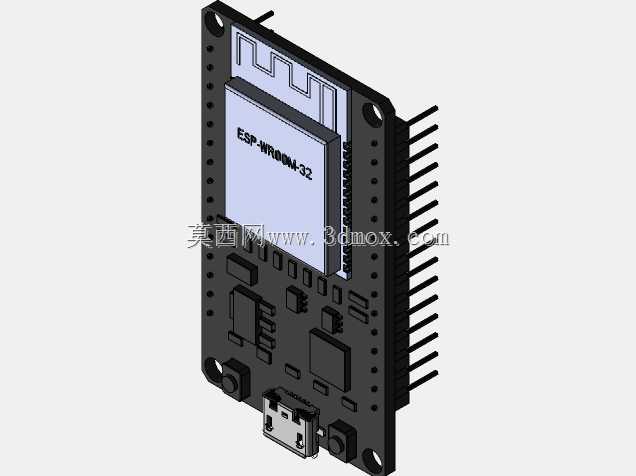

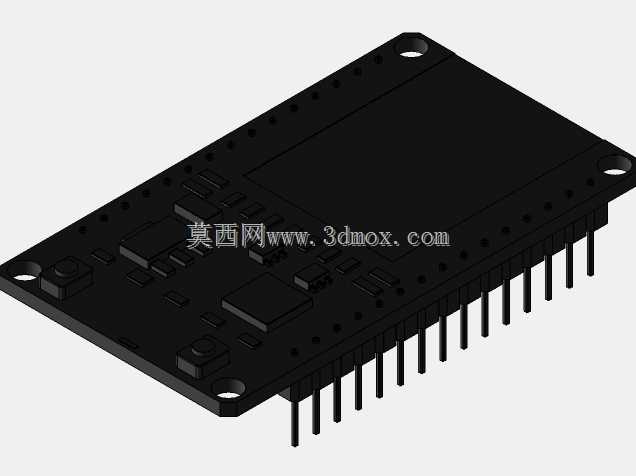

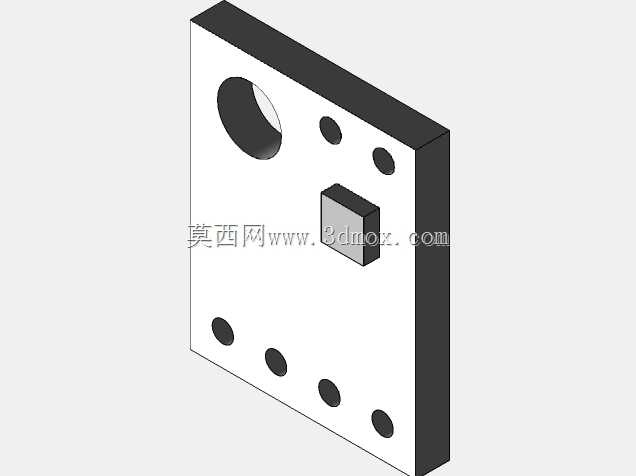

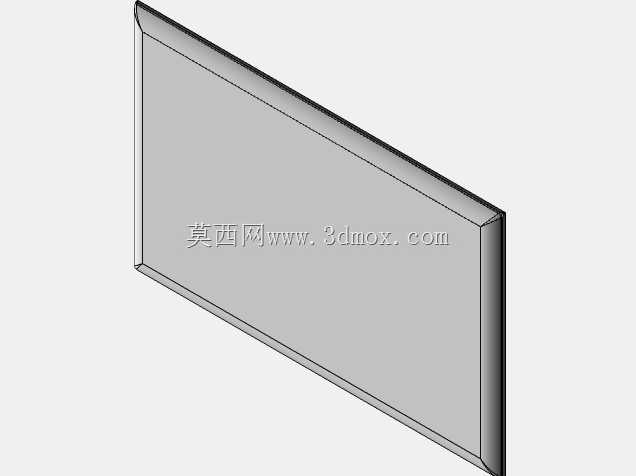

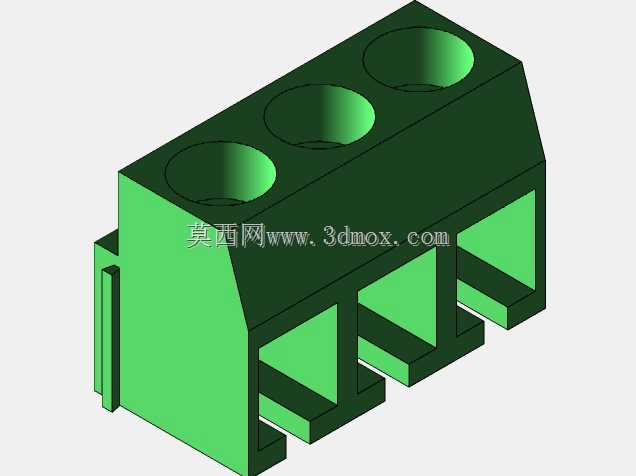

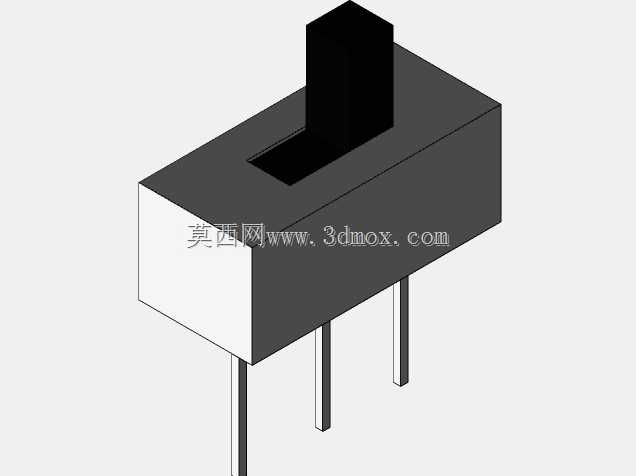

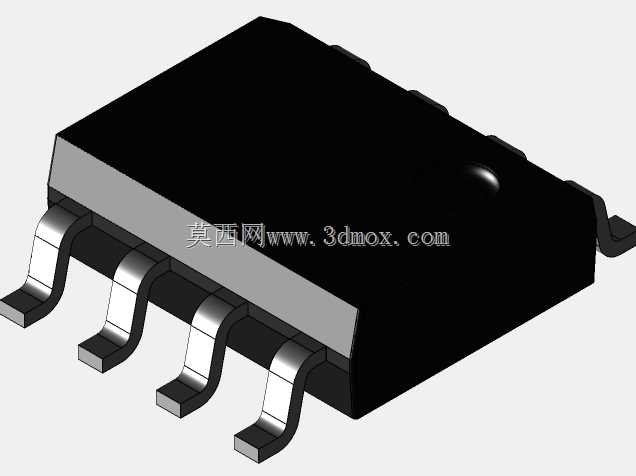

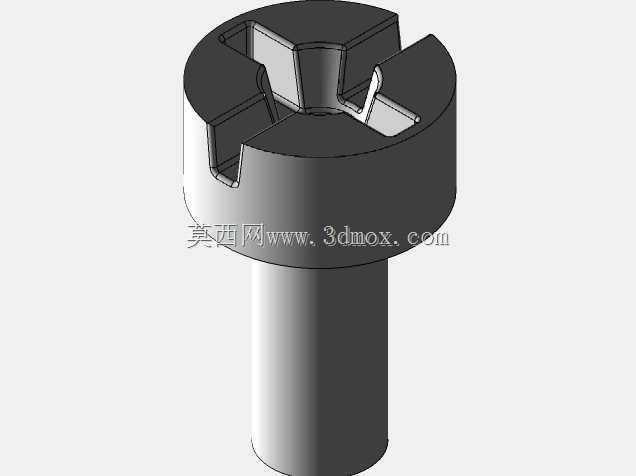

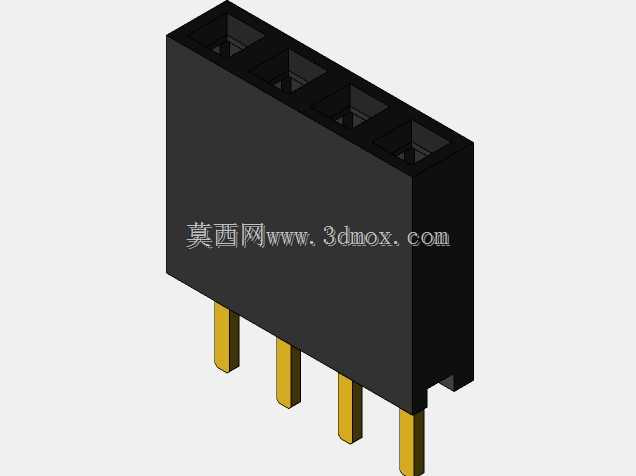

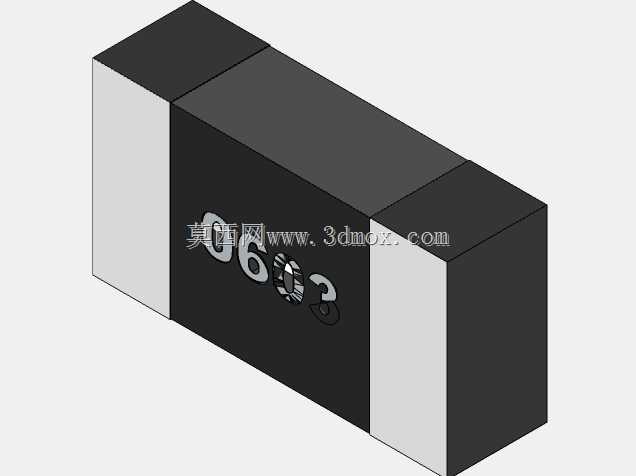

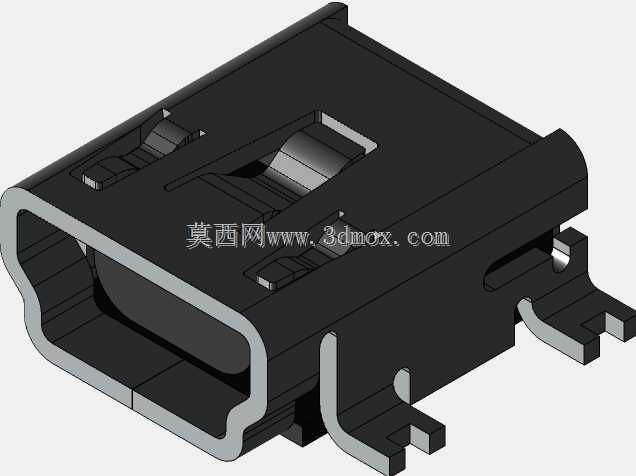

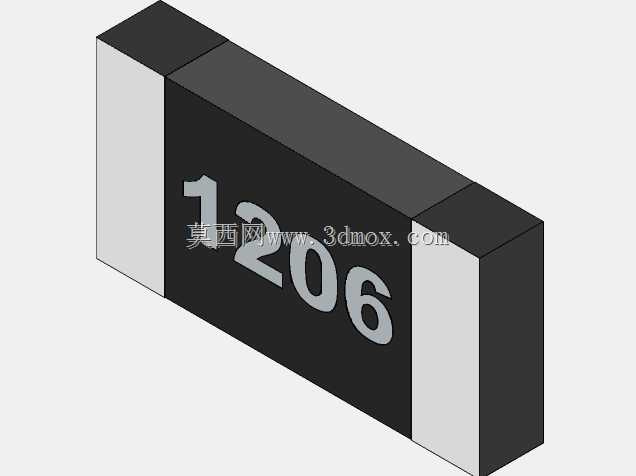

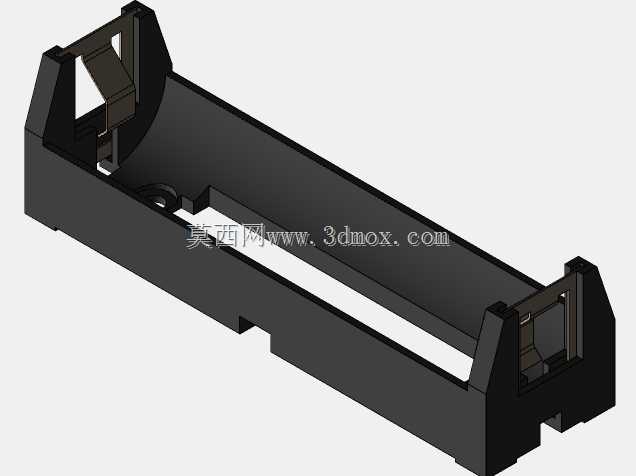

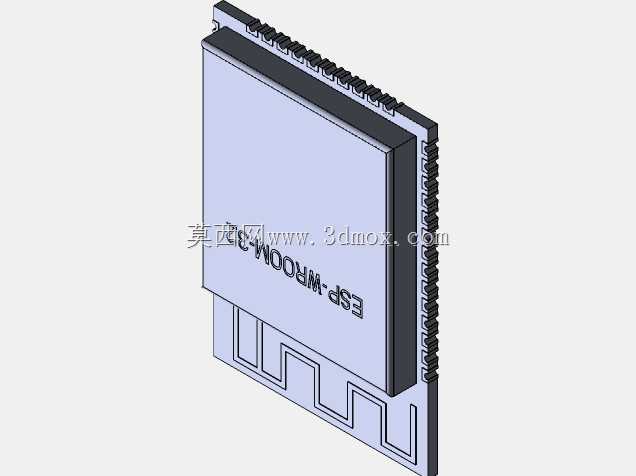

户外分布式环境监测场景中，太阳能供电的小型气象站长期面临结构强度不足、元器件布局拥挤、户外耐候性差的问题，这款针对开放式绿色能源气象站迭代的屏幕组件结构，从安装适配、承重强化、功能集成多个维度做了针对性优化。整套结构分为上下两个核心装配单元，上部为屏幕与核心控制板集成腔体，下部为带加强结构的安装底板，两者通过六根等高的支撑立柱实现空间分隔，既给内部元器件预留了充足的布线与散热空间，也能避免户外降雨时积水浸泡核心电路。上部腔体采用边框式围合结构，屏幕安装位预留了标准的嵌入式卡扣槽，可直接适配常规尺寸的液晶显示面板，面板后方的腔体空间做了分层卡位设计，可依次固定ESP32主控板、传感器转接板、电源管理模块，每个卡位都预留了走线缺口与固定孔位，不需要额外做线束固定结构就能完成内部布线，减少装配时的辅料使用。下部底板采用菱形切角的平板结构，表面开设多组长条型通风槽，既可以降低整体结构重量，也能让空气从底板下方流通，带走核心板工作产生的热量，避免夏季户外暴晒时腔体内部温度过高影响元器件寿命。本次迭代在底板与支撑柱的连接位置额外增加了一体式支撑板，将原本单点的柱体连接改为面接触支撑，大幅提升了底板的抗形变能力，哪怕上部增加额外的拓展传感器模块，底板也不会因为长期承重出现翘曲变形，适配V3版本新增的多个监测模块的承重需求。支撑柱采用外螺纹带防松垫片的标准结构，上下两端分别通过螺母与上部腔体、下部底板锁紧，装配时可以根据实际安装场景微调支撑柱的锁紧高度，适配不同厚度的安装基面，也能在后期维护时快速拆开上下腔体，更换内部故障元器件不需要完全拆解整套设备。底部支架单独做了模块化拆分设计，可根据安装场景选择不同的固定方式：如果是立杆安装，可直接通过支架上的U型孔位配合抱箍固定在标准气象立杆上；如果是平面屋顶安装，可通过支架四角的安装孔直接打膨胀螺丝固定，不需要额外制作转接法兰。功能集成层面，结构内部预留了多组传感器的安装位，可同时搭载温度检测模块、气压检测模块、湿度检测模块、雨量检测模块、风速风向检测模块、紫外线检测模块、勒克斯检测模块，所有模块的接口都朝向腔体侧面的走线口，外接传感器的线束可直接通过防水接头接入腔体内部，避免雨水顺着线束流进电路区域。整套结构的安装边界做了充分的冗余设计，上部腔体的外边缘做了圆弧倒角处理，避免户外安装时尖锐边角划伤施工人员，所有外露的结构件都做了等厚度的壁厚设计，适合采用注塑工艺批量生产，也可以通过3D打印做小批量的定制化适配。结构的整体重心落在下部底板的几何中心位置，哪怕在大风天气下，整套设备也不会因为重心偏移出现倾斜，配合支撑柱的等距分布设计，抗风载荷能力相比上一代版本提升了近40%，可适应绝大多数户外野外、园区、农田的气象监测安装场景。在实际装配过程中，不需要特殊的定制工装，只用常规的螺丝刀、扳手就能完成整套结构的组装，内部元器件的卡位都做了防呆设计，不会出现模块装反、固定孔位不对位的问题，降低了现场施工的装配难度。针对户外长期使用的耐候性需求，结构的所有拼接位置都预留了密封胶条的安装槽，装配时在槽内嵌入对应尺寸的防水胶条，就能达到IP65级别的防水能力，可应对暴雨、扬尘等恶劣户外环境，不需要额外增加防雨外罩就能长期稳定工作。
