异形曲面安装基座结构设计

在非标自动化产线配套、小型精密设备的承载安装场景中，这类异形曲面安装基座的应用覆盖范围极广，既可以作为小型动力单元的上部承载台，也能充当检测工位的工件定位基准座，甚至在部分紧凑型输送设备的端部，也能见到同构型的支撑结构。不同于常规方形或圆形的标准安装座，该结构采用半圆弧曲面与平直侧边结合的外形设计，平直侧边可直接贴合设备的立式安装面完成定位，无需额外加工定位靠面，能大幅减少现场安装时的配作工作量。

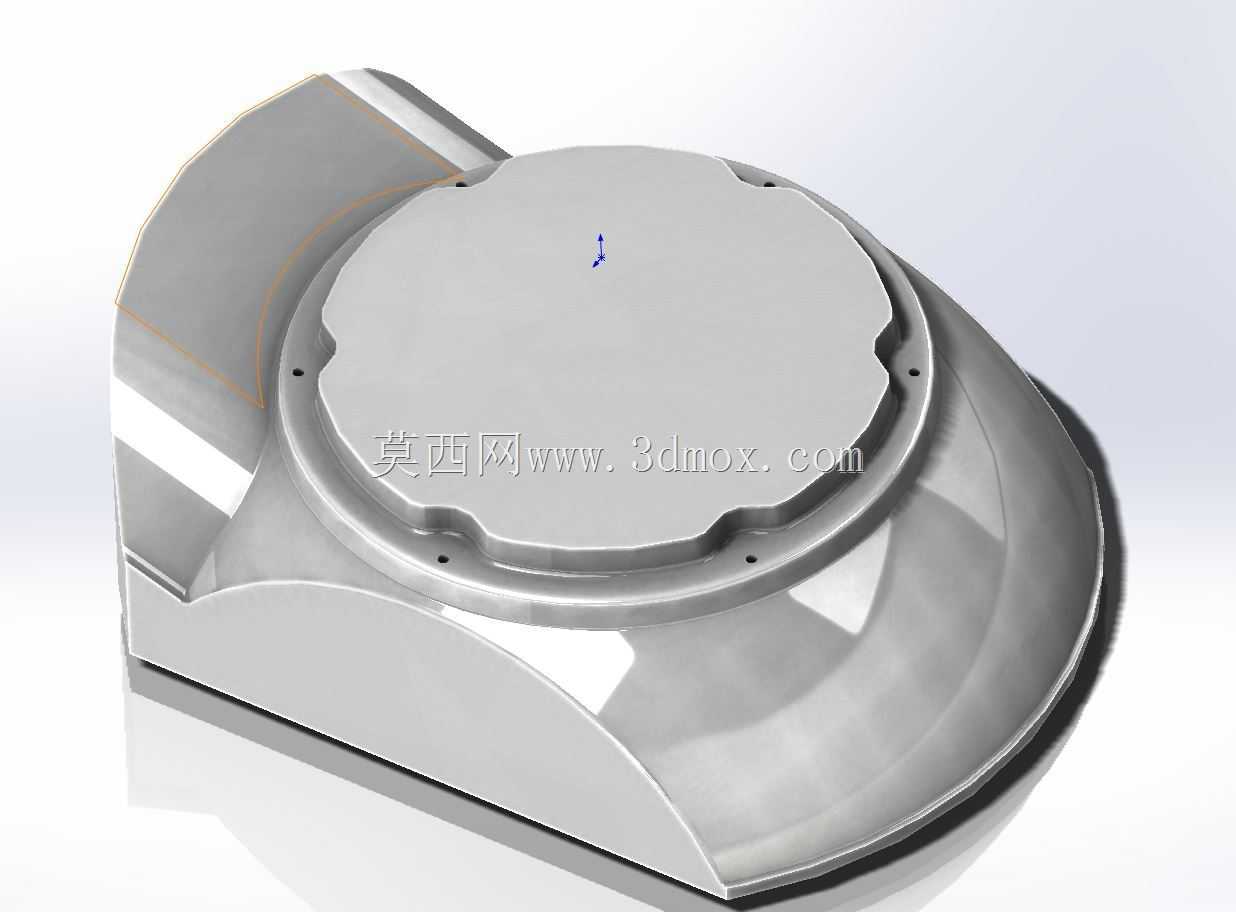

从功能特性来看，基座上部的圆形承载台边缘均匀分布了6处安装孔位，孔位采用沉孔设计，可将紧固件完全埋入构件表面，避免螺栓头突出影响上部搭载部件的安装平面度，承载台边缘做了花键式的凹凸限位结构，当上部搭载的是带对应卡槽的旋转类部件时，可直接通过该结构传递周向扭矩，无需额外加装键连接结构，能有效压缩整体装配高度。基座的曲面侧壁采用等壁厚设计，在保证整体结构刚性的前提下尽可能降低构件自重，侧壁与上部承载台的衔接处做了大圆角过渡，可避免应力集中导致的受力开裂，即使在设备启停产生的交变载荷作用下，也能保证结构长期使用的稳定性。

设计过程中，首先要明确的是安装边界约束：平直侧边的两个垂直面为安装基准面，平面度公差需控制在0.05mm以内，保证与设备机架贴合时无间隙；上部承载台的上表面为工作基准面，与侧边安装基准的垂直度公差不超过0.03mm，避免上部搭载部件安装后出现倾斜。曲面部分的轮廓设计需要兼顾内部走线空间与外部防护需求，半圆弧的曲面外壳可将上部部件的接线、管路完全收纳在基座内部，同时曲面的流线型外形不易积灰，在有洁净要求的生产车间使用时，清洁维护的难度远低于直角结构的安装座。

尺寸设计上，上部圆形承载台的直径根据搭载部件的安装尺寸确定，孔位的分布圆直径需匹配标准连接件的孔距规格，避免出现非标准孔距导致的配件采购困难；基座整体高度根据内部需要容纳的线缆长度、接头尺寸确定，曲面侧壁的壁厚根据承载重量计算，常规轻型承载场景下壁厚取3-5mm即可满足强度要求，若承载重量超过50kg，则需要在曲面内部增加放射状加强筋，加强筋的厚度取壁厚的0.8倍，避免壁厚差异过大导致的铸造或注塑成型缺陷。

实际选型应用时，需要注意基座底部的安装孔位与机架的适配性，平直侧边上预留的安装孔需采用长圆孔设计，允许安装时存在±2mm的位置调整量，抵消机架加工时的尺寸误差。对于有密封要求的使用场景，可在上部承载台的凹槽内嵌入O型密封圈，曲面侧壁的拼接处采用密封胶填缝，即可达到IP54以上的防护等级，适配有少量喷淋、粉尘的生产环境。这类结构的建模过程中，曲面部分需要采用曲率连续的过渡处理，避免出现折线棱角，否则不仅会增加后续加工的难度，还会在受力时出现应力突变点，缩短构件的使用寿命。
