波浪形曲面敞口收纳容器结构设计

日常生产与商用场景里，这类带波浪形外翻边的曲面敞口容器，覆盖的使用场景远比普通平边容器宽泛，小到流水线工位的零散零件分类盛放，大到商超散称食品的陈列摆放，甚至是家居场景里的杂物收纳，都能见到这类结构的身影。做这类结构的三维设计时，最先要敲定的不是曲面的流畅度，而是安装与放置的边界条件——容器底部必须做全平的贴合面，平面度公差要控制在0.2mm以内，保证放置在操作台、货架层板上不会出现翘边晃荡的情况，底部的圆角过渡不能小于R3，避免应力集中导致放置时受力开裂，同时也能减少注塑生产时的缺胶风险。

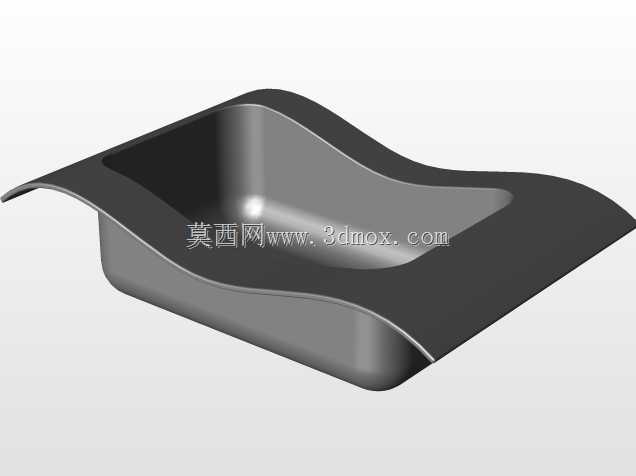

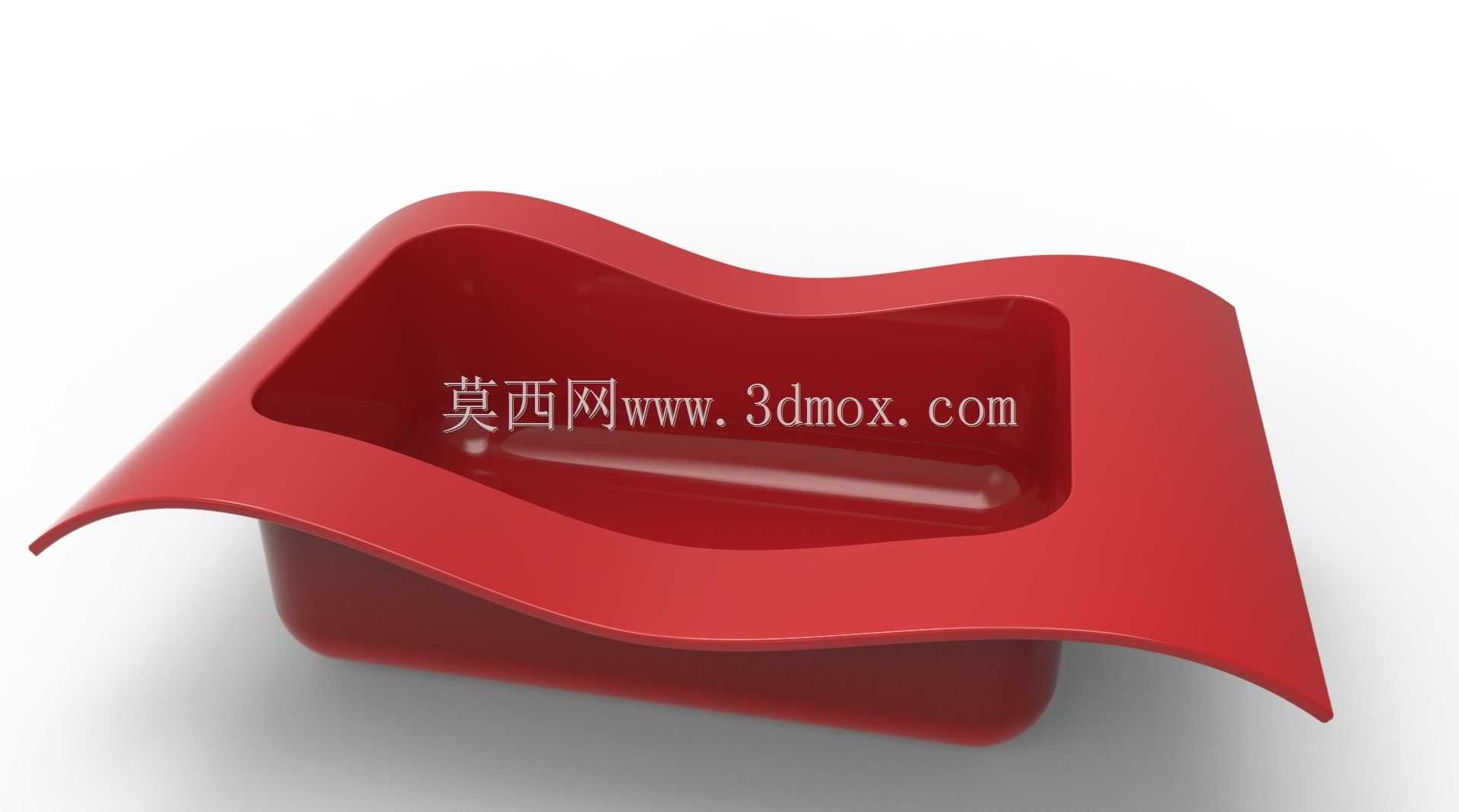

外翻的波浪边是整个结构的设计核心，很多新手做这类曲面时容易犯两个错误：一是曲面加厚时壁厚不均，波浪弯折处出现壁厚骤变，要么导致注塑时缩痕明显，要么在受外力磕碰时直接从弯折处断裂；二是外翻边的下沿没有做卸力结构，当多个容器叠放运输时，边部的应力会直接传导到容器侧壁，很容易把侧壁压出白痕甚至开裂。实际建模时，要先把主体的容纳空间曲面做出来，根据盛放物品的常规重量确定基础壁厚，常规盛放1.5kg以内零散物件的话，壁厚取1.8-2.2mm即可，之后做曲面加厚时，要逐段检查波浪弯折处的壁厚偏差，最大偏差不能超过基础壁厚的15%，弯折处的内R角要比外R角小一个壁厚值，保证加厚后曲面过渡顺滑没有尖点。

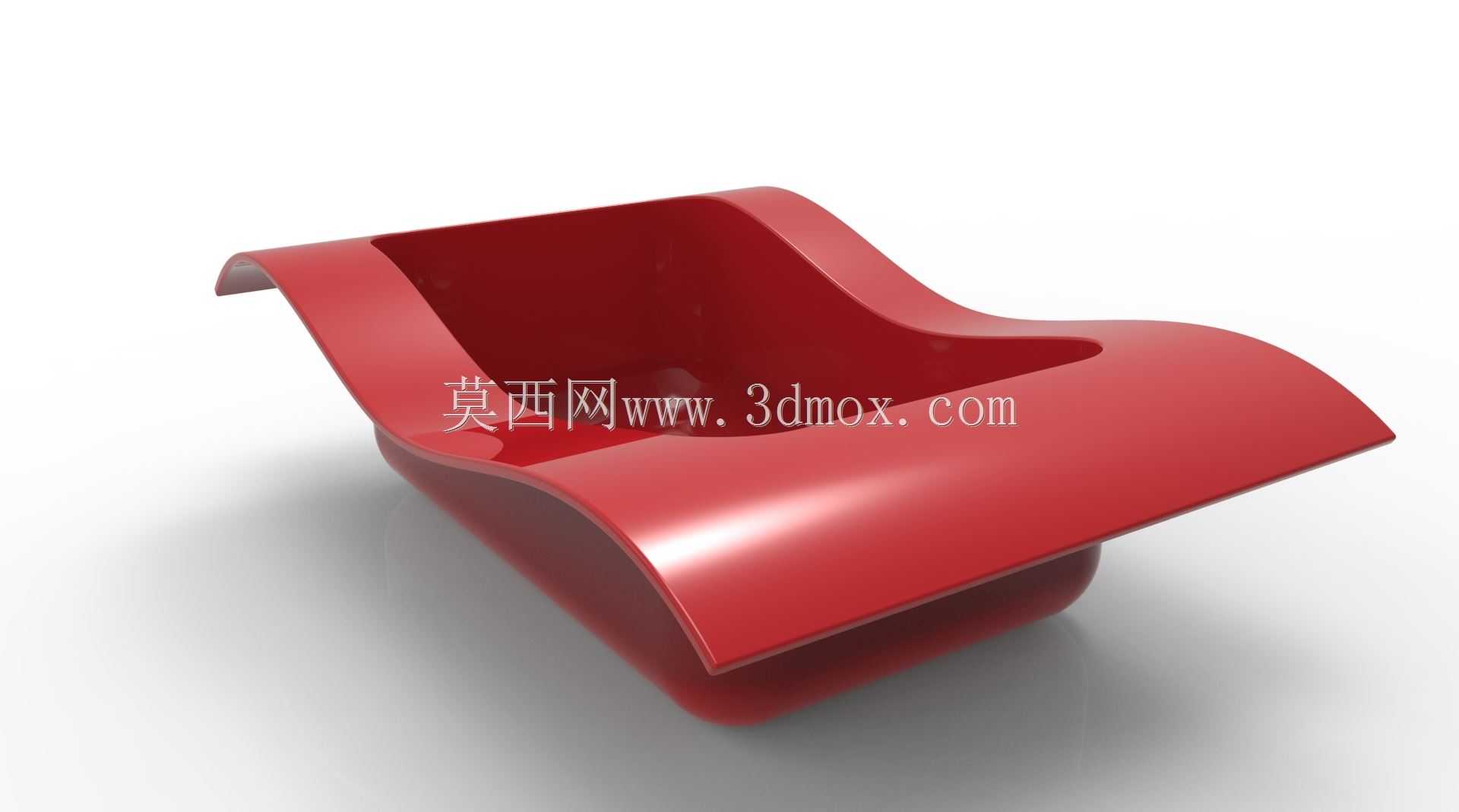

外翻边的波浪造型不是单纯为了外观好看，每一处波峰波谷的位置都对应实际使用的功能点：波峰位置刚好是人手抓取的施力点，弧度贴合手指指腹的弯曲角度，抓取时不需要刻意扣住容器边缘，哪怕手上沾有少量油污或者水渍，也能靠波浪边的弧度卡稳手指，不会出现滑脱的情况；波谷位置则是倾倒内容物时的导流结构，倾倒零散小零件或者液体时，内容物会顺着波谷的弧度流出，不会顺着容器外壁往下流，避免污染容器外侧或者放置台面。

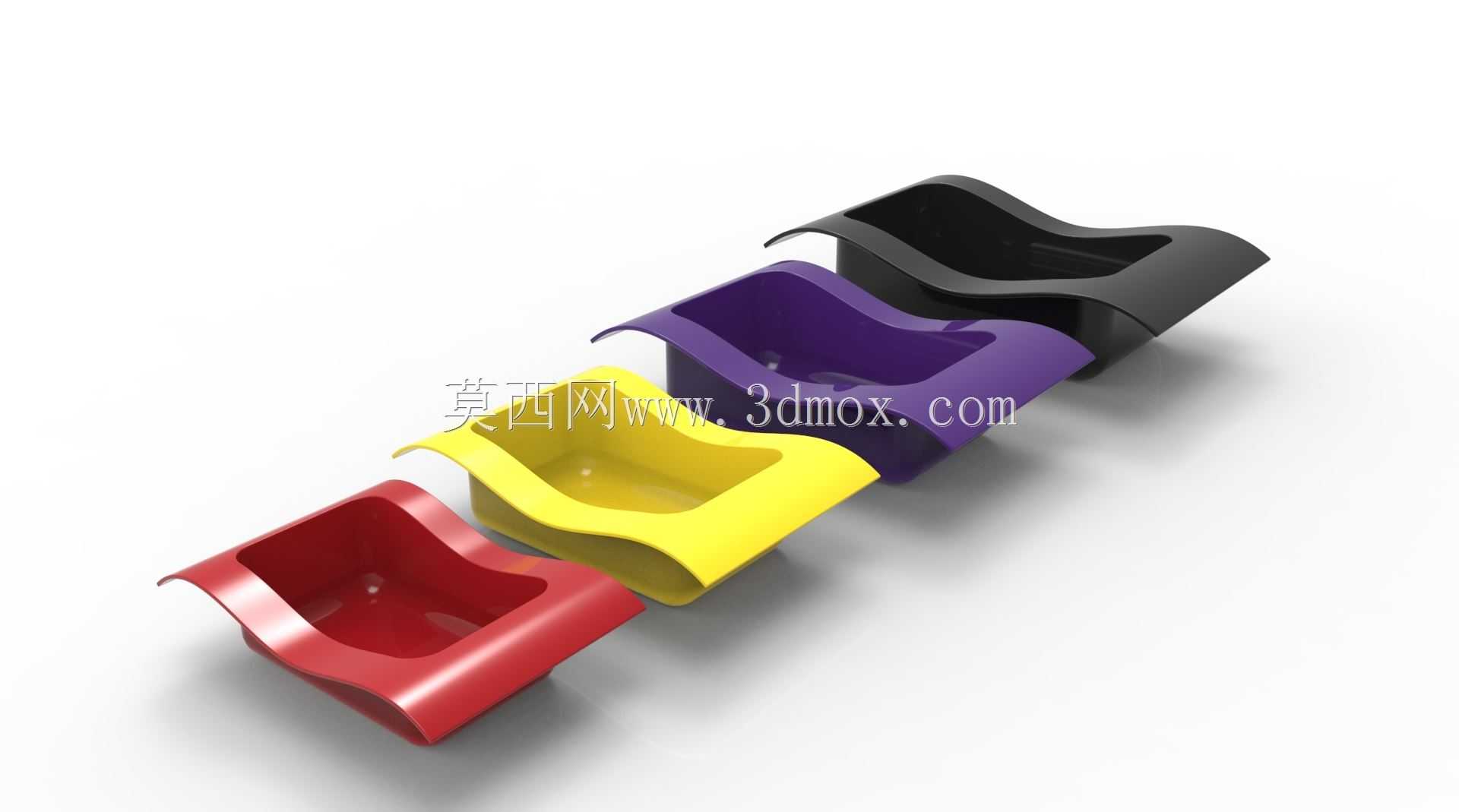

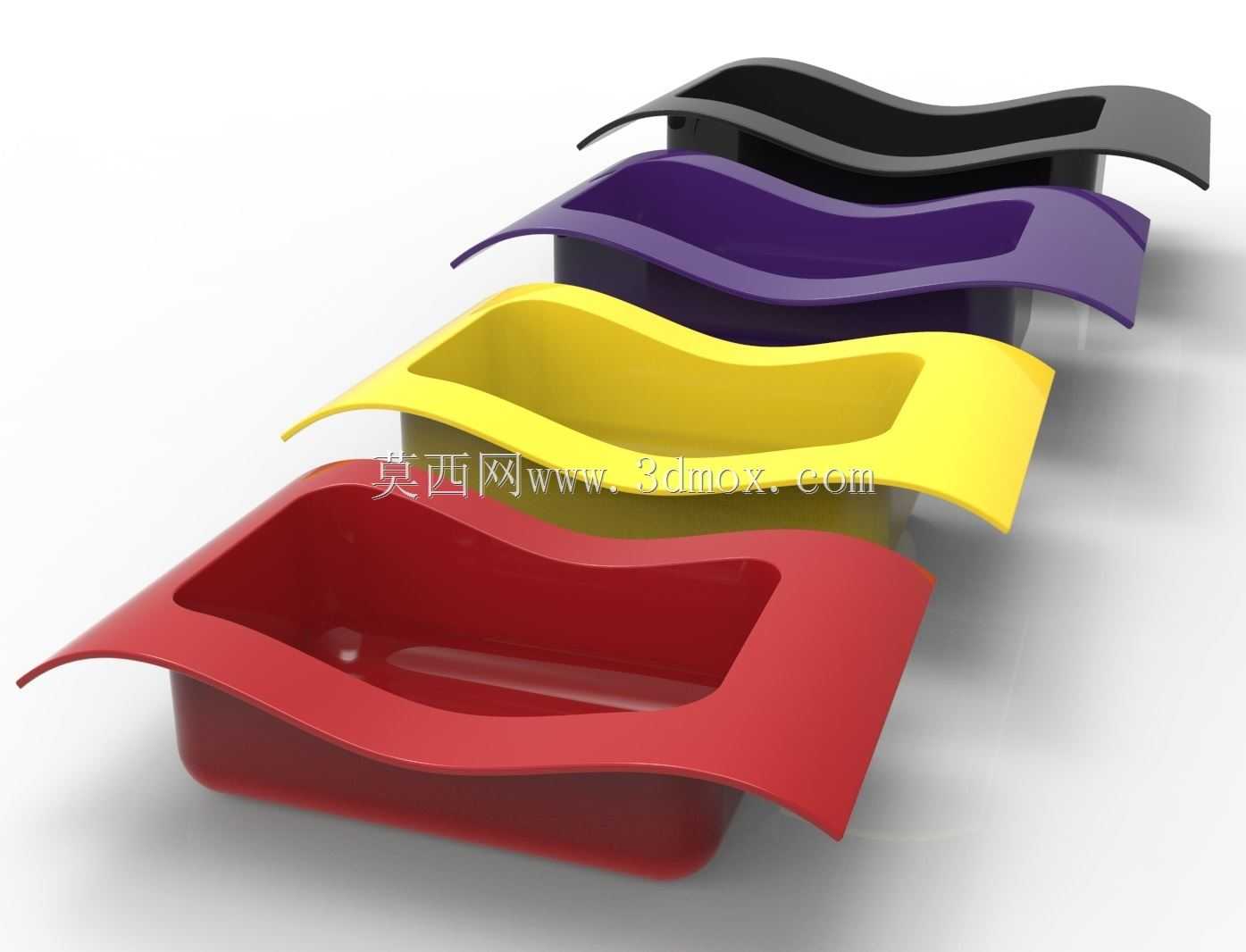

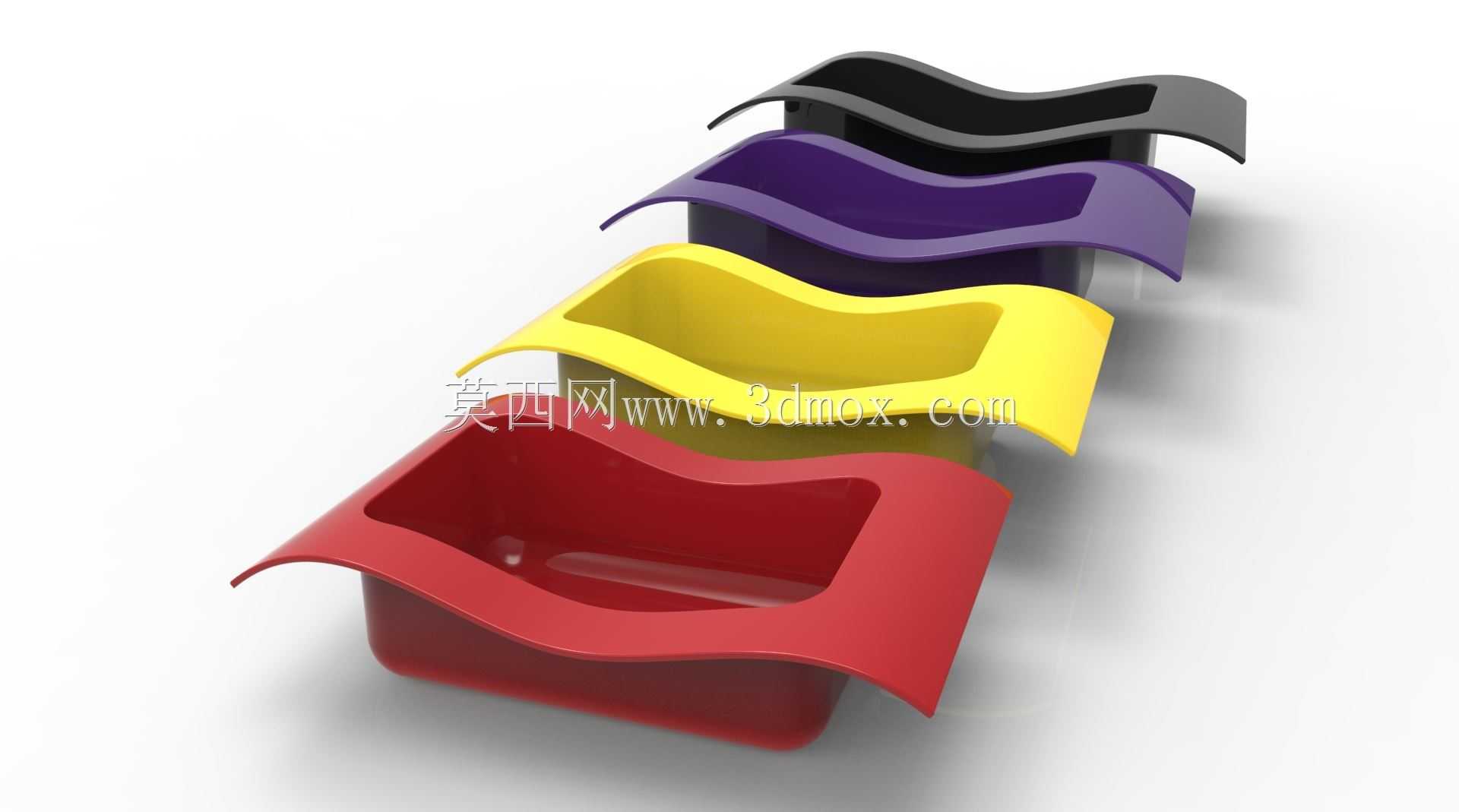

尺寸边界的设定要适配常规的使用场景，容器主体的深度要控制在80-120mm之间，太深的话拿取底部的小物件不方便，太浅的话盛放物品时容易掉出；外翻边超出主体侧壁的宽度控制在15-20mm，太窄的话抓取时受力面积太小硌手，太宽的话会占用过多的放置空间，叠放时也容易出现卡滞无法顺利嵌套的问题。叠放结构的设计也要提前考虑，容器侧壁要做0.5°-1°的脱模斜度，同时波浪边的下沿要做一圈1mm高的限位凸台，多个容器嵌套时，凸台会卡在下方容器的边部上沿，保证两个容器之间留有10mm左右的间隙，不会因为真空负压导致叠放后无法分开，也能避免运输过程中容器之间互相摩擦刮花表面。

曲面加厚的过程中，还要注意侧壁与底部的过渡位置，不能直接做直角连接，要做R5以上的圆弧过渡，一方面是减少应力集中，当容器摔落或者受到侧向冲击时，圆弧过渡能把冲击力分散到整个侧壁，不会在直角位置出现应力断裂；另一方面是方便清洁，直角位置容易积存灰尘或者残留污渍，圆弧过渡用抹布就能直接擦拭干净，没有清洁死角。如果是用于食品盛放的场景，还要在曲面加厚时保证内壁的顺滑度，不能有凸起或者凹陷的结构，避免残留食物残渣滋生细菌。

很多人做这类曲面结构时，容易把注意力全放在外观曲面的流畅度上，忽略了实际使用中的受力情况，比如波浪边与侧壁连接的位置，是整个容器受力最大的地方，抓取时整个容器的重量都靠这个连接位置承载，所以在加厚完成后，要对这个位置做局部的壁厚加强，比基础壁厚厚0.3-0.5mm即可，不需要加太多，不然会导致表面出现缩痕影响外观。另外容器的底部可以做一圈2mm宽的防滑筋，防滑筋突出底面0.5mm，既能增加放置时的摩擦力，避免在光滑台面上滑动，又能让容器底面和台面之间留有微小间隙，要是台面上有少量积水，也不会把容器底部泡在水里，减少污渍附着的可能。

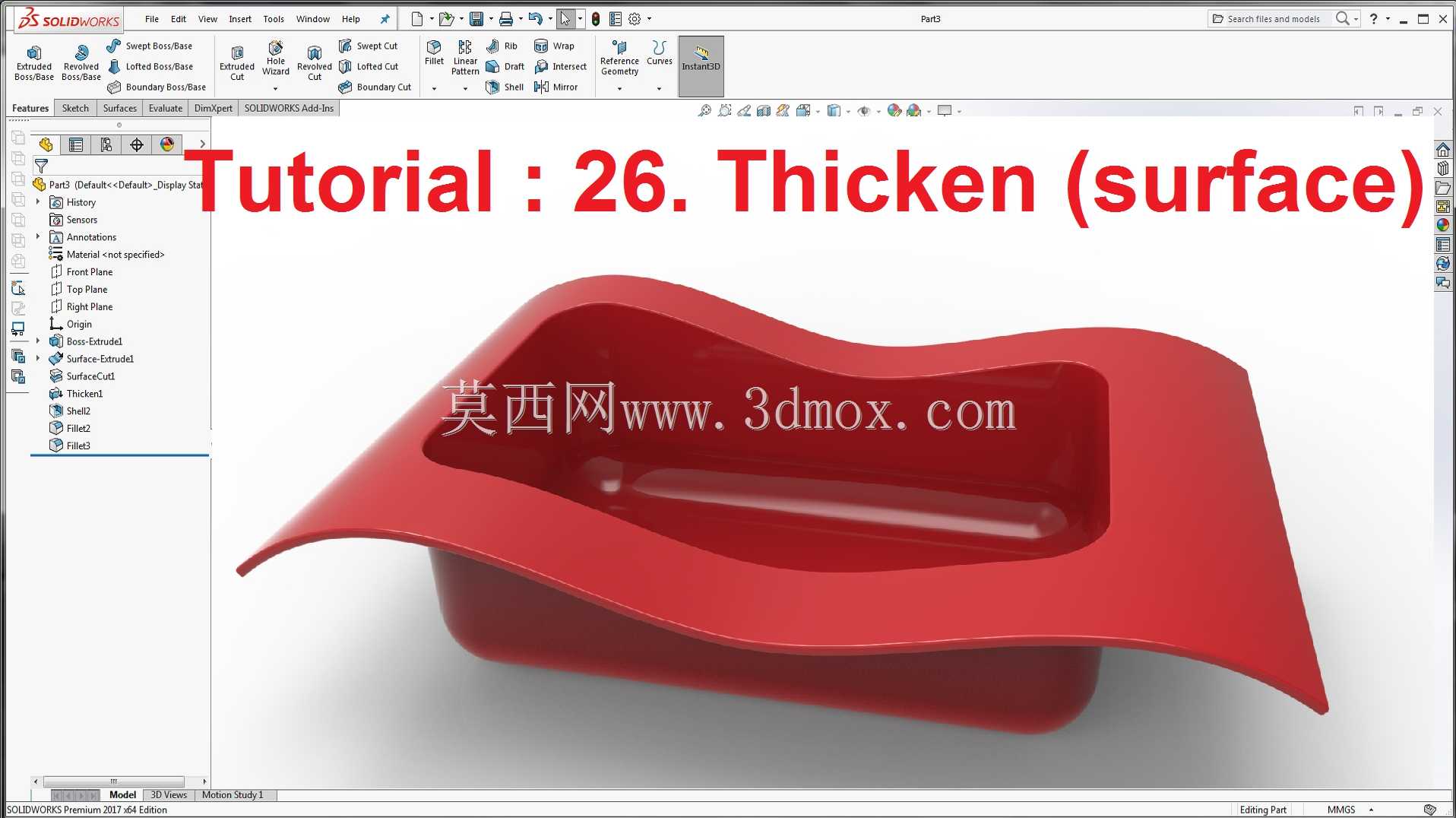

从建模逻辑上来说，做这类加厚曲面结构，不要一开始就用实体拉伸去切轮廓，先用曲面搭建出整体的造型趋势，调整好波浪边的弧度与主体容纳空间的比例，确认所有曲面的曲率连续没有褶皱之后，再统一做加厚操作，之后再添加限位凸台、防滑筋这些细节结构，这样能避免后期调整造型时出现大量的特征报错，也能保证整个曲面的壁厚均匀，不会出现局部加厚失败的情况。要是遇到曲面曲率变化太大无法直接加厚的位置，可以先把 problematic 的曲面区域做拆分，单独调整曲率之后再做缝合加厚，不要强行加厚导致曲面出现自相交，后续出工程图或者开模时会出现大量问题。
