创意多面体曲面测地树结构装置

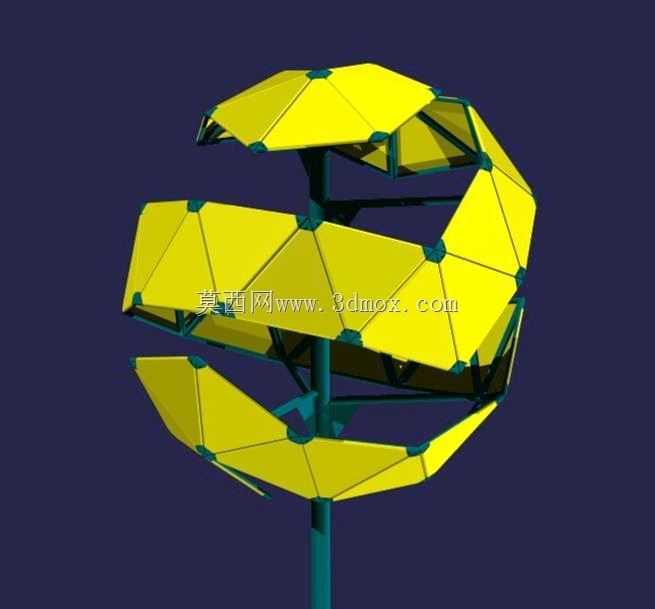

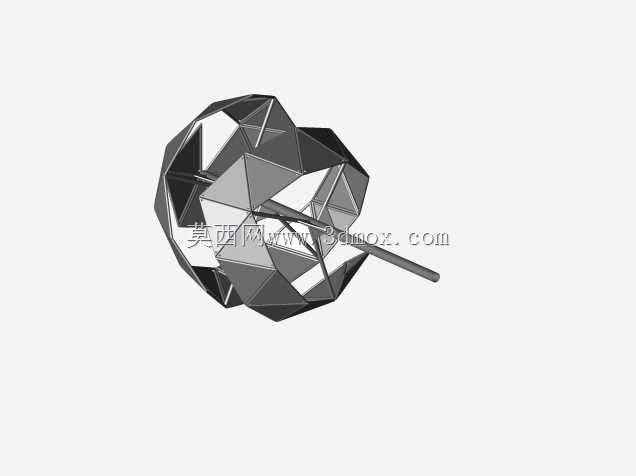

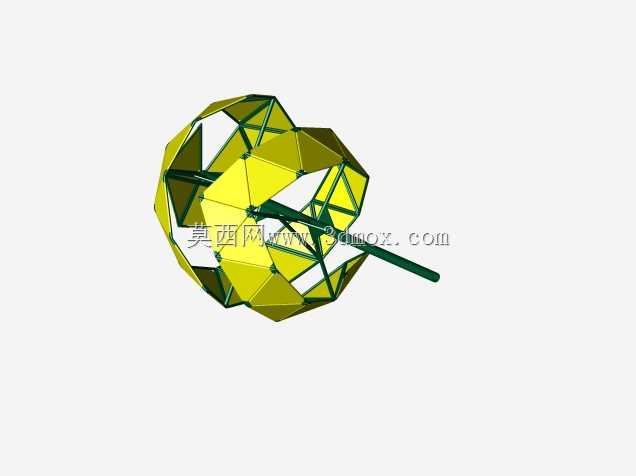

该结构装置的核心设计逻辑围绕测地曲面的空间形态展开，区别于常规直杆类支撑结构，整体采用分段式多面体曲面单元拼接成型，每一块面板单元都沿预设的测地曲率路径排布，在中心立柱的支撑下形成三层错落的环形曲面轮廓，既保留了几何构造的严谨性，又具备独特的视觉辨识度。从实际应用场景来看，这类结构可适配户外公共艺术装置、商业空间美陈展具、主题园区景观标识等多种场景，曲面单元的拼接缝隙可预留光伏板安装位、照明灯具嵌装槽，拓展功能属性时无需额外改动主体支撑结构。设计过程中优先考虑了单元件的标准化拆分，所有黄色面板单元均为三角形平面裁切件，通过节点处的连接座与内部支撑骨架固定，无需复杂的曲面成型工艺，常规钣金折弯、板材裁切即可完成所有零件的加工，大幅降低了落地制作的成本与加工难度。中心主支撑柱采用等截面圆管结构，底部预留法兰安装盘，可直接与地面预埋的地脚螺栓固定，安装边界仅需预留直径1.8米的圆形平整硬化地面，整体高度控制在3.2米以内，无需额外做抗风拉索加固，适配大多数户外场地的安装限高与荷载要求。每层曲面环的悬挑长度控制在0.7米以内，节点连接座采用一体注塑或铸铝成型，每个节点同时连接六块面板单元与内部斜向支撑杆，受力路径从面板传递到节点，再通过斜撑汇聚到中心立柱，最终传导至地面基础，整体受力均匀，无明显应力集中区域。曲面单元的排布角度经过反复调整，相邻层之间的错位间隙既保证了整体造型的通透感，又能在自然光照下形成错落的光影效果，若作为景观装置使用，间隙可自然引导气流穿过，降低强风环境下的结构风阻，减少风荷载对主体支撑的冲击。内部支撑骨架采用薄壁矩形管焊接成型，所有杆件的连接角度都与面板节点的安装角度匹配，装配时可按照编号依次拼接面板单元，无需现场做角度裁切，整体装配流程可按照从下到上的顺序逐层完成，单组装置的现场装配仅需两名工人配合即可在半天内完成，大幅降低了现场施工的人工成本与时间成本。面板表面可根据使用场景做不同的表面处理，户外使用时可采用氟碳喷涂提升耐候性，室内展陈使用时可做哑光烤漆或者覆膜处理，适配不同的视觉风格需求。结构的检修维护也做了对应考虑，中心立柱预留了内部走线空腔，可将照明、供电线路从立柱内部引到各层面板节点，外部无裸露线路，既提升了整体美观度，也避免了线路外露带来的老化、破损风险，日常维护仅需定期检查节点连接螺栓的紧固状态，面板若出现破损可单独更换对应单元，无需拆解整体结构。
