髋部骨折外固定支架治疗结构设计

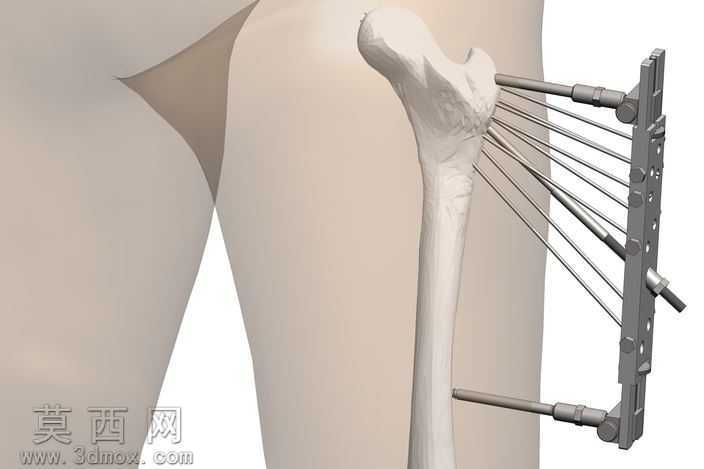

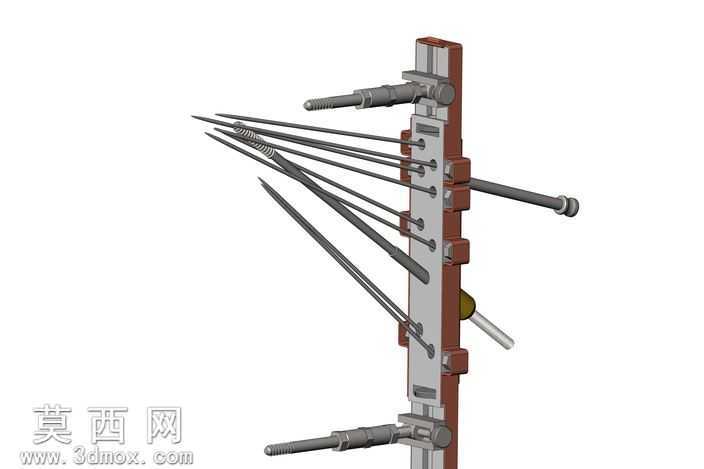

本模型为髋部骨折外固定治疗的固定系统结构，采用三维建模软件完成全参数化构建，完整还原了股骨近端骨骼形态与外固定支架的装配关系。建模过程中首先依据人体股骨解剖结构特征，构建出匹配髋部形态的股骨三维实体，精准还原股骨颈、大转子等关键解剖部位的曲面形态，骨骼部分采用哑光类骨质材质渲染，还原真实骨组织的视觉质感。外固定支架部分采用金属材质参数设置，主体固定杆选用医用不锈钢材质表现，表面做哑光金属处理，固定夹块、调节旋钮等部件做精细的结构倒角与螺纹细节刻画，每一根穿入骨质的固定针都精准对应股骨近端的安全置针区域，还原临床置针的角度与深度要求。模型完整呈现了外固定支架的连接逻辑：外侧纵向主连接杆通过多组可调夹块与横向固定针连接，固定针穿透股骨外侧皮质抵达对侧皮质，形成稳定的三维固定结构，可实现对髋部骨折端的牢靠固定，避免骨折移位。设计过程中充分考虑临床使用需求，支架的夹块位置可沿主杆滑动调节，固定针的角度可根据不同患者的骨折类型、骨骼形态做个性化调整，适配不同体型患者的治疗需求。模型同时还原了治疗手段的核心逻辑：通过多根固定针的空间排布形成稳定的力学承载结构，将骨折端的应力通过固定针传导至体外支架，在不剥离骨折端软组织的前提下实现稳定固定，待骨折愈合后可拆除体外支架部分，留置体内的针段可根据临床需求做后续处理，完整呈现了该类微创固定治疗方式的结构原理与装配关系，可用于骨科治疗方案演示、医疗器械结构参考、医学教学演示等场景。
